8.2 Módulos de 22,5 mm/17,5 mm
Los bornes de resorte (push-in) son un sistema de conexión que permite cablear conductores
rígidos o dotados de puntera sin necesidad de utilizar herramientas.
Para cablear conductores flexibles o multifilares sin puntera en bornes de resorte (push-in) se
necesita un destornillador.
Herramientas y material
• Destornillador DIN 5264 del tamaño 0,5 x 3 mm (solo para cables de alma flexible).
• Secciones de conductor adecuadas, ver capítulo "Datos de conexión para bornes 3SK1
(Página 159)".
Procedimiento
Cables rígidos o dotados de puntera
1. Introduzca el cable hasta el tope en la abertura ovalada.
2. Tire del cable para comprobar que está aprisionado.

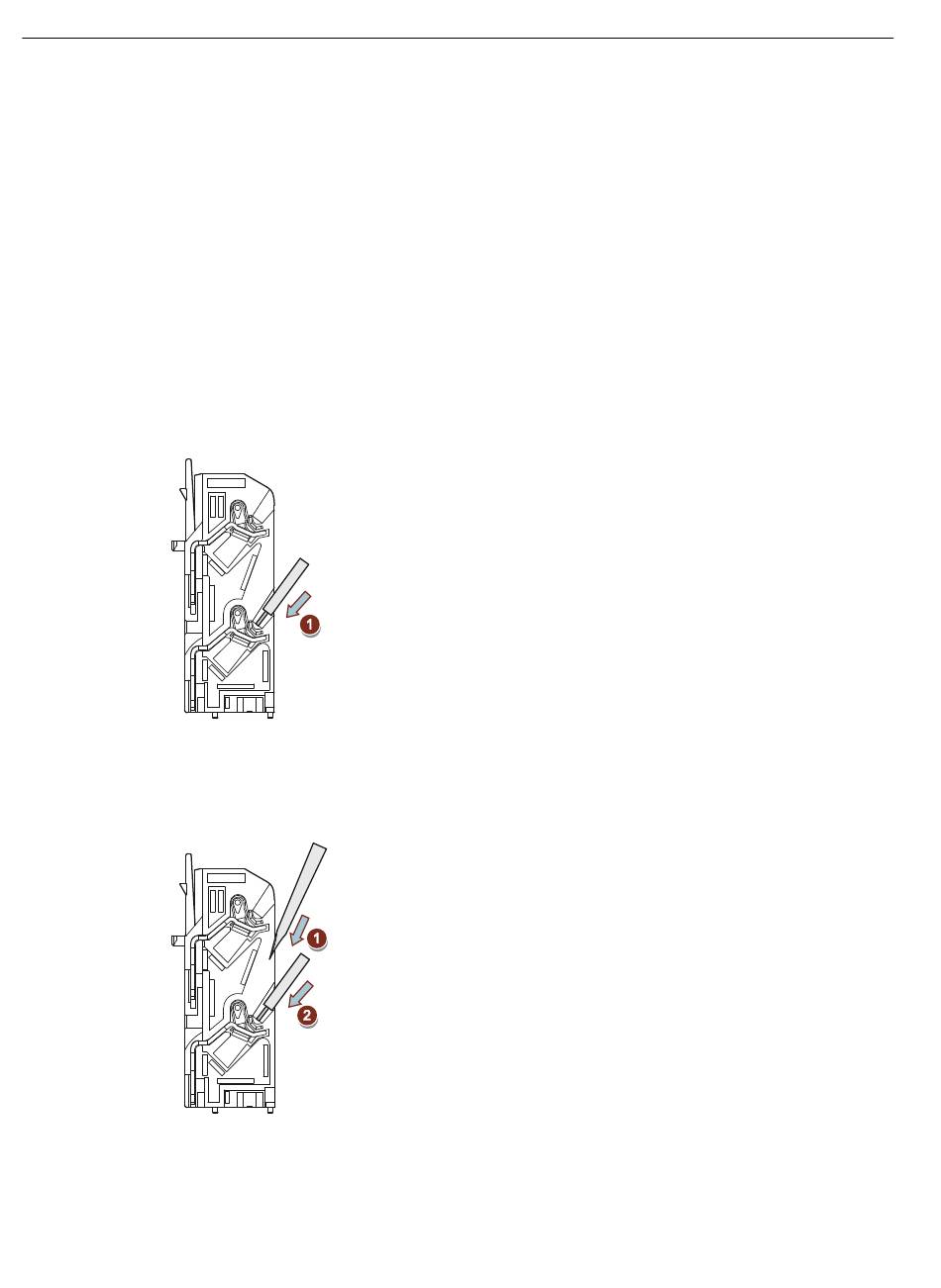

Cables de alma flexible
164
Módulos de seguridad SIRIUS 3SK1 y relés de interfaz de apertura positiva 3RQ1
Manual de producto, 05/2021, A5E02526190041A/RS-AE/005
