VERIFICAÇÃO DA DRENAGEM E DOBRAR OS TUBOS
24

Dobrar os tubos

Dobre os tubos ao envolver a unidade de interior
com material de isolamento e depois envolva-os
em 2 camadas de fita de vinil.
- Se desejar ligar mais uma mangueira de drena-
gem, a saída deve ser conduzida para a superfície.
Fixe devidamente a tubagem.

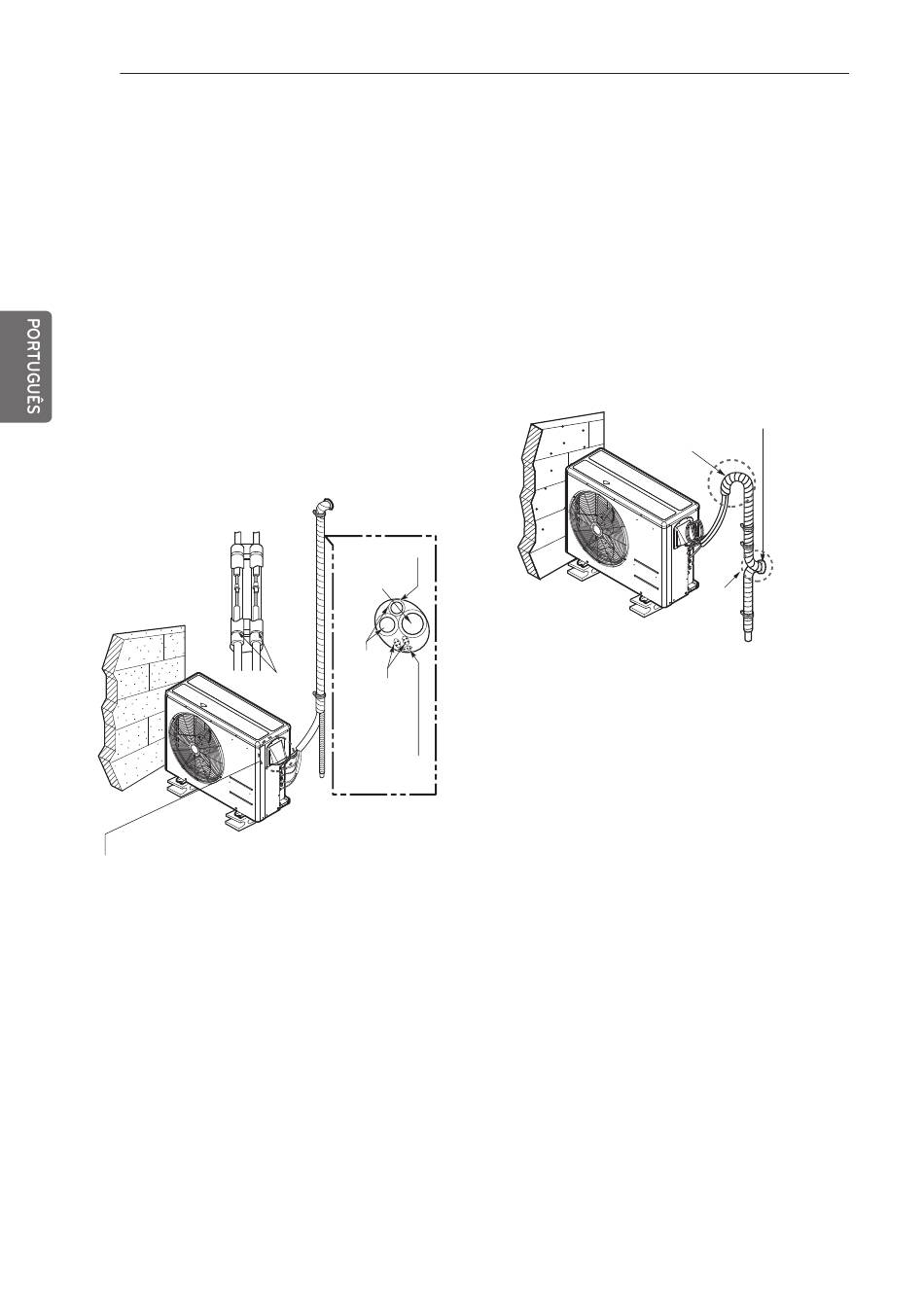

No caso da unidade de exterior estar instalada por
baixo da unidade de interior, faça o seguinte.
1
Cole a tubagem, mangueira de drenagem e
cabo de ligação de baixo para cima.
2
Fixe a tubagem colada ao longo da parede exte-
rior utilizando uma cunha ou algo equivalente.
Sele uma pequena
abertura em volta das
tubagens com um
betume tipo selante.
• O sifão é necessário para impedir a água de entrar
nas partes eléctricas.
Isolamento
Mangueira de
Drenagem
Tubagens
Banda de
Cabo de
plástico
Conexão
Cabo de
alimentação
No caso da unidade de exterior estar instalada por
cima da unidade de interior, faça o seguinte.
1
Cole a tubagem, mangueira de drenagem e
cabo de ligação de baixo para cima.
2
Fixe a tubagem ao longo da parede exterior.
Forme um sifão para evitar a entrada da água na
divisão.
3
Fixe a tubagem na parede com uma cunha ou
algo equivalente.
Sele uma pequena abertura
em volta das tubagens com
um betume tipo selante.
Sifão
Sifão
