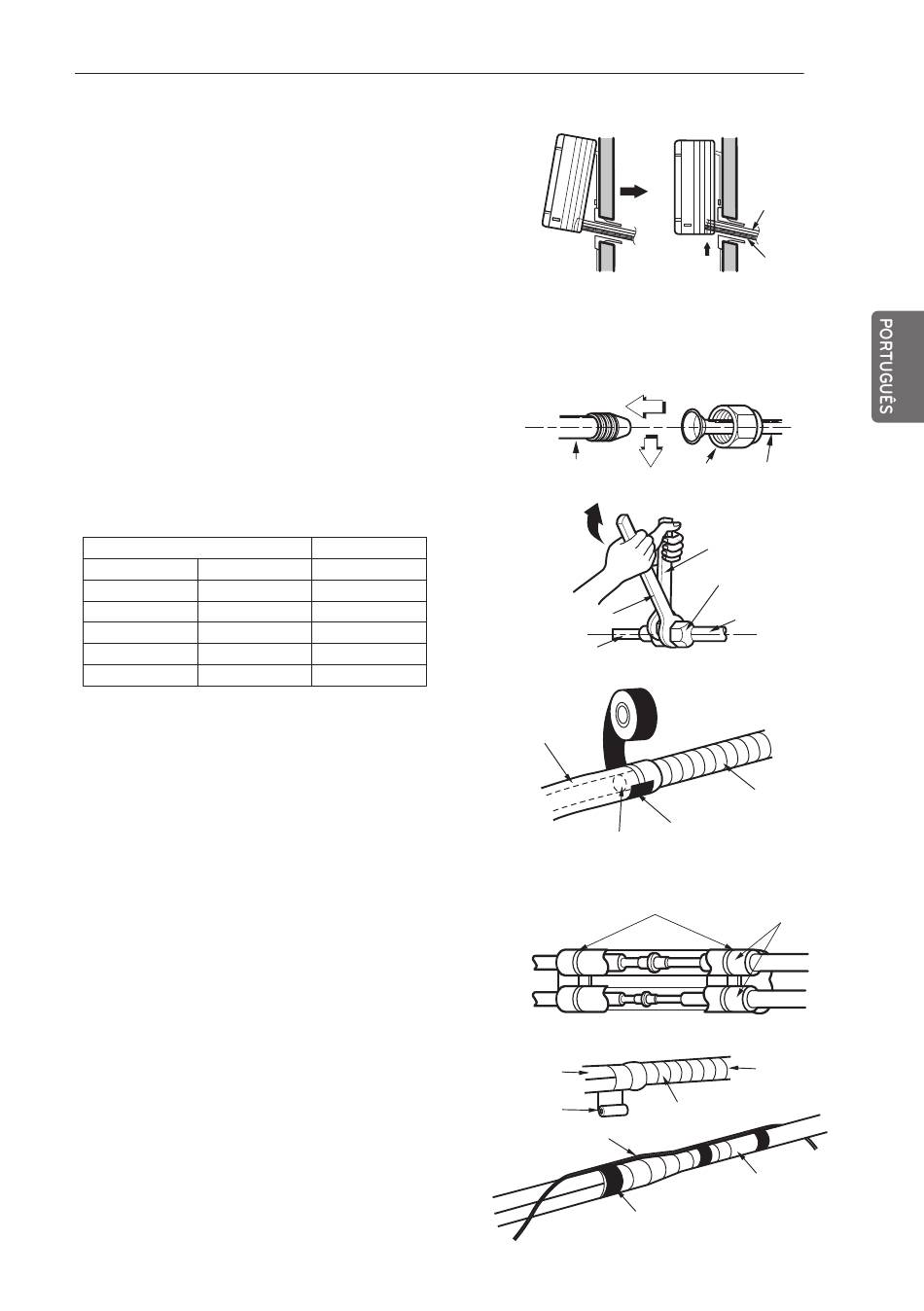

Instalação da unidade de interior
Encaixe a unidade interior na parte superior da
placa de instalação. (Prenda os dois ganchos no
topo posterior da unidade de interior com o bordo
superior da placa de instalação). Certifique-se que
os ganchos estão bem colocados na placa de insta-
lação, movendo-a para a esquerda e para a direita.
Prima os lados inferiores esquerdo e direito da uni-
dade contra a placa de instalação até que os gan-
chos encaixem nas ranhuras (ouve-se um clique).
Ligar as tubagens para a unidade de interior e a
mangueira de drenagem para o tubo de drenagem
- Alinhe o centro dos tubos e aperte a de alarga-
mento à mão o suficiente.
- Aperte a porca de alargamento com uma chave in-
glesa.
Diâmetro exterior
mm pol.
Ø6,35 1/4
Ø9,52 3/8
Ø12,7 1/2
Ø15,88 5/8
Ø19,05 3/4
- Ao estender a mangueira de drenagem na uni-
dade de interior, instale o tubo de drenagem.
Envolva o material de isolamento ao redor da por-
ção de ligação.
- Sobreponha o material de isolamento na conexão
dos tubos e o material de isolamento da tubagem
da unidade de interior. Una-os com fita de vinil de
forma a que não haja nenhuma fuga.
- Envolva a área que abriga a secção de fixação tra-
seira com fita de vinil.
SOLDADURA E LIGAÇÃO DAS TUBAGENS
Torção
N . m
16±2
38±4
Chave dinamométrica
55±6
75±7
110±10
Tubo de drenagem
Tubo de
conexão
Fita de vinil
(larga)
Tubagem da
Porca de
Unidade de Interior
Alargamento
Porca de Alargamento
Tubagem da
unidade de interior
Mangueira de drenagem
Fita de vinil (estreita)
Adesivo
Bandas de plástico
Envolva com fita de vinil
Cabo de Conexão
Fita de vinil (estreita)
17
A conectar
Mangueira de
Drenagem
Tubagens
Chave Inglesa (fixa)
Tubo de conexão
da unidade de interior
Material de isolamento
Tubo da
unidade de
interior
Tubo
