18/30 Montage
1. Verbinden Sie das Steuergerät mit dem Handschalter (Buchse D).
2. Sorgen sie für Zugentlastungen der Leitungen und Stecker.
3.
Verbinden Sie das Netzkabel mit dem Steuergerät und schließen es an das
Stromnetz an.
Mit dem Steckverbinder 3 842 559 943 kann die Verbindungsleitung des
Handschalters verlängert werden.
E

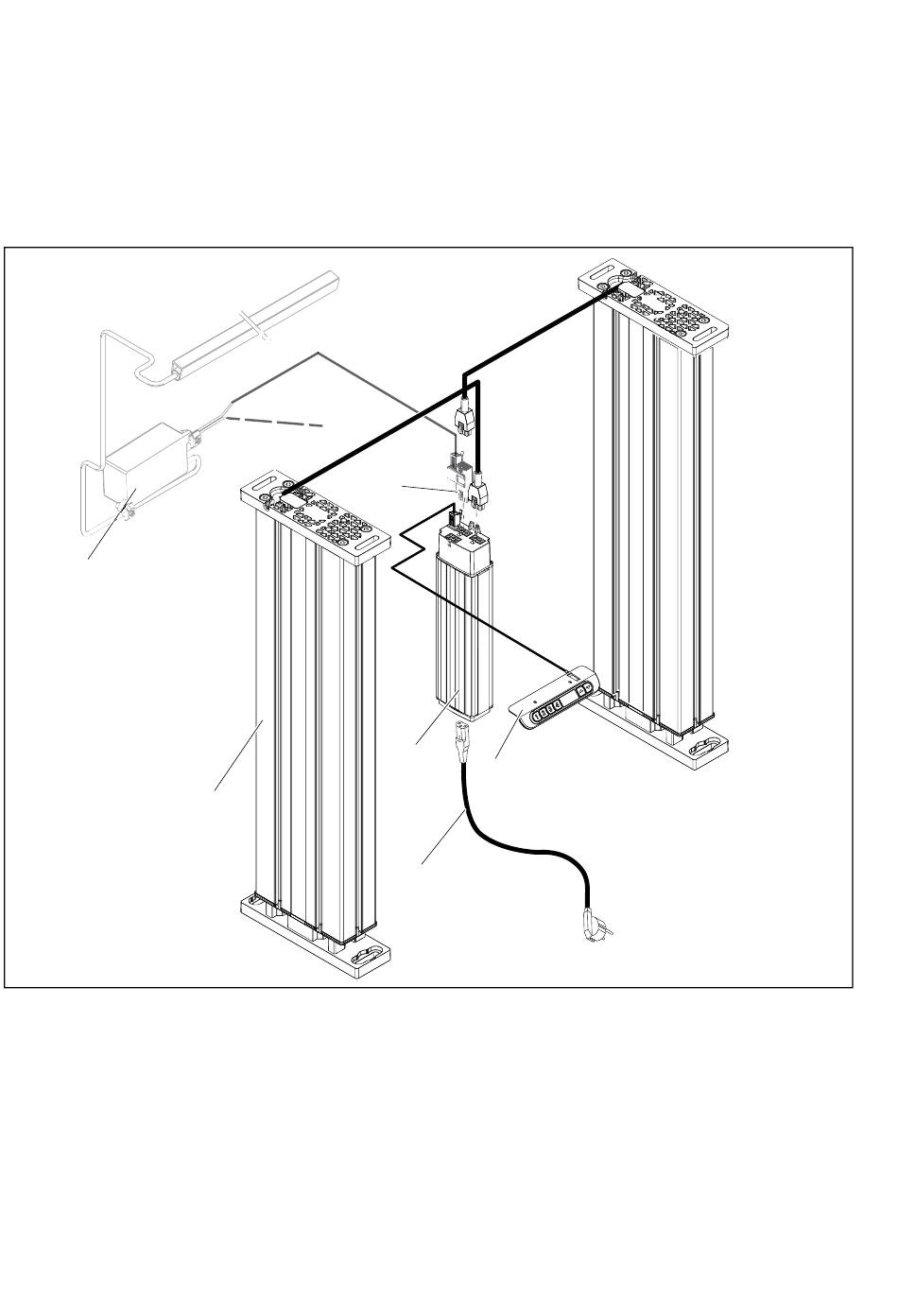

Abb. 7: Anschluss Steuergerät
A:
Hubmodul mit Anschlussstecker
B:
Steuergerät
C:
Handschalter mit Stecker RJ12-6
Bosch Rexroth AG, MPS: Steuerungseinheit, 3 842 559 935/2019-08
A
F
B
C
D
D:
Netzkabel (länderspezifisch)
E:
Kollisionsschutz (DWS) mit Stecker RJ45
F:
Anschlussadapter mit Buchse (RJ45)
559 935-07
