7558/E - 7558/E2

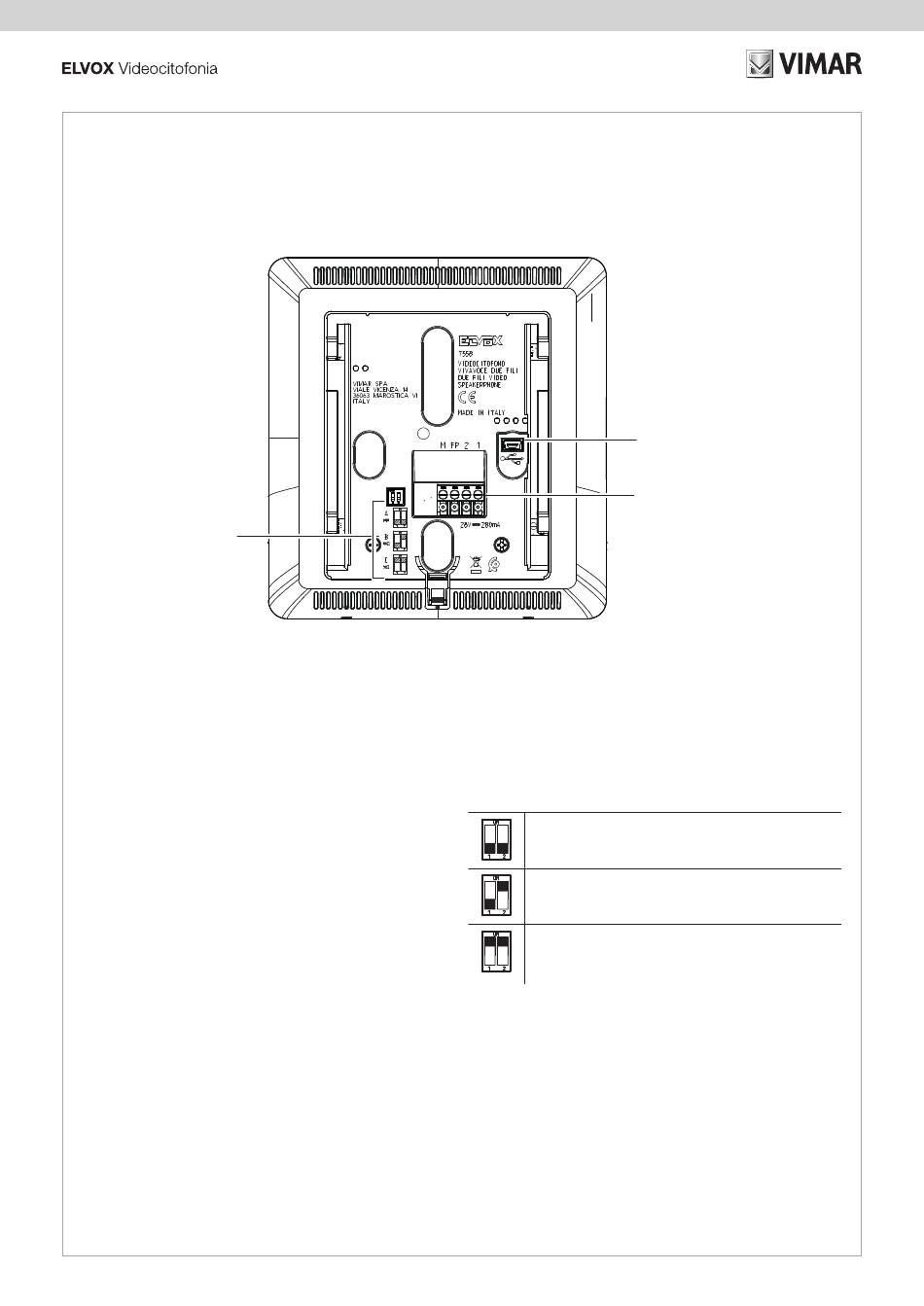

• Vista retro
• Rear view
3
1 - Conector USB para la programación con el software
SaveProg
2 - Caja de bornes de conexión
M
= Masa
FP
= Llamada fuera de la puerta local (referencia al
borne M).
Mediante la configuración realizada con SaveProg, se puede
utilizar como entrada para la función "Alerta". Consulte el
apartado correspondiente del manual de montaje y uso.
Nota: cuando la función "Alerta" no está activada, el par
de bornes FP/M también se puede usar para simular una
llamada desde el art. 6120 al aparato interno principal con
respecto a posibles aparatos internos secundarios.
Nota: la distancia máxima de las conexiones a los bornes es
de 10 m.
16
• Face arrière
• Vista posterior
• Rückansicht
• Vista traseira
• Πίσω πλευρά
ز اوية رؤية خلفية
1
2
1, 2 = Bus de dos hilos Plus
3 - Conmutador DIP de configuración (Terminación Bus)
TABLA DE LOS CONMUTADORES DIP
A = El cable BUS entra en los bornes 1 y 2 y continúa hacia
otro aparato interno
B = El cable BUS con impedancia característica de 100
ohmios (cable Elvox 732I o 732H) entra en los bornes 1 y 2
y el montante termina en el aparato interno
C = El cable BUS con impedancia característica de 50
ohmios (cable de cat. 5 o cat. 6 con los cables de pares
acoplados) entra en los bornes 1 y 2 y el montante
termina en el aparato interno
