Control Remoto
Alámbrico
Manual de Instalación

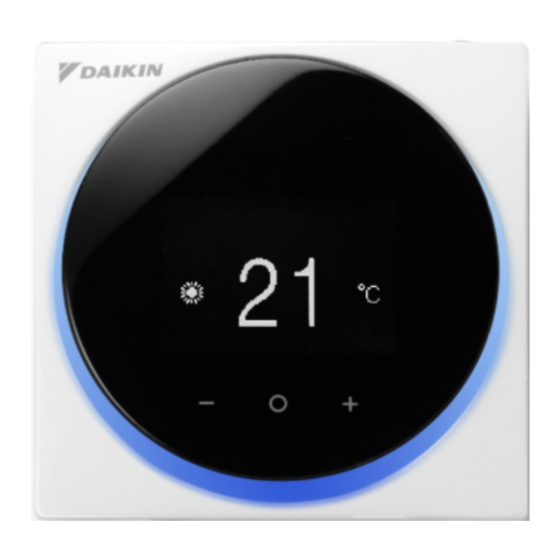

MODELO BRC1H62W/BRC1H62K
• Asegúrese de leer antes de realizar la instalación
de este producto, y realizar la instalación de
acuerdo con este manual.
• Refiérase a este manual junto con el manual de
instalación de la unidad interior.
• Es posible realizar configuraciones de algunas
funciones desde una aplicación de teléfono
inteligente.
• Para los detalles, refiérase al manual
BRC1H62W/BRC1H62Ken el sitio web de
nuestra compañía.
Publicidad
Manuales relacionados para Daikin BRC1H62W
Resumen de contenidos para Daikin BRC1H62W
- Página 1 • Refiérase a este manual junto con el manual de instalación de la unidad interior. • Es posible realizar configuraciones de algunas funciones desde una aplicación de teléfono inteligente. • Para los detalles, refiérase al manual BRC1H62W/BRC1H62Ken el sitio web de nuestra compañía.
-
Página 3: Tabla De Contenido
Contenidos Precauciones de Seguridad..........2 Componentes y Accesorios..........3 Ubicación de botones y Descripciones ......4 Procedimiento de Instalación del Control Remoto ..... 7 Configuración en Campo..........18 Licencia................21 Certificación ..............22... -
Página 4: Precauciones De Seguridad
Precauciones de Seguridad ■ También refiérase al manual de instalación anexo a la unidad interior. Por favor lea estas “Precauciones de Seguridad” con cuidado antes de instalar el control remoto. • Este manual clasifica las precauciones en ADVERTENCIAS y PRECAUCIONES. Asegúrese de seguir todas las siguientes precauciones: Todas son importantes para garantizar la seguridad. -
Página 5: Componentes Y Accesorios
PRECAUCIONES Para evitar descargas eléctricas debido a la entrada de agua o insectos, llene el agujero de cableado con mastique. No lo opere con las manos mojadas para evitar descargas eléctricas. No lave el control remoto con agua. Si lo hace puede causar una descarga eléctrica o incendio. Instale el aire acondicionado, el cableado de suministro eléctrico y el cableado de transmisión al menos a 1 metro de televisiones o radios para evitar interferencia por imagen o ruido. -
Página 6: Ubicación De Botones Y Descripciones
Ubicación de Botones y Descripciones Elementos de funciones (esto es, Modo de Operación, Velocidad de Ventilador, y Valor nominal) son configurados desde la pantalla menú. AVISO • No instale el control remoto en lugares expuestos a la luz directa del sol. Puede dañar el LCD. - Página 7 * La marca y logos Bluetooth® son marcas registradas por Valores de sensor Bluetooth SIG, Inc. Y el uso de dichas marcas por Daikin • Si no hay sensores, se muestra industries, LTD. Es bajo licencia. Otras marcas son de los una barra horizontal (“–”).
- Página 8 s Icono menú configuraciones...
-
Página 9: Información
INFORMACIÓN Dependiendo del modelo conectado, algunos puntos pueden no mostrarse. El control está equipado con una función de ahorro de energía que obscurece la pantalla si no está en operación por cierto periodo de tiempo. Para hacer que la pantalla se ilumine de nuevo, presione uno de los botones. -
Página 10: Procedimiento De Instalación Del Control Remoto
Procedimiento de Instalación de Control Remoto Decidiendo donde instalar el control remoto Seleccione la ubicación de instalación basándose en las “Precauciones de Seguridad” (vea página 2) y obtenga el consentimiento del cliente. Creando un cableado a través de un agujero en la pared (cuando abra un agujero en la pared e instale) [Unidad : in (mm)] 3-11/64 (80.5) -
Página 11: Determinando La Dirección De Trayectoria Del Cable A La Placa Posterior
Determinando la dirección de trayectoria del cable a la placa posterior Antes de montar el control, determine la dirección de cableado y quite la placa posterior del control conforme a ello (i.e.: a, b, c). El cableado puede ser direccionado desde arriba, de la izquierda, o la parte inferior de la cubierta posterior. -
Página 12: Instalación En Pared
Fije la placa posterior Instalación en Pared 1 : Tome los tornillos para madera de cabeza redonda con ranura de cruz y los pernos de anclaje de la bolsa de accesorios. 2 : Monte la placa posterior en una superficie plana. Pernos de anclaje Tornillos para madera de cabeza redonda con... -
Página 13: Conexión Del Cableado Eléctrico
Conexión del cableado eléctrico Todo el cableado debe cumplir con los siguientes requerimientos: Especificación cable Valor Tipo de cableado Cable No blindado, 2-conductores, trenzado de cobre Tamaño de cableado AWG-18 Longitud de cableado Máximo 1640 pies (500 m) Prepare el cableado para conexión al control remoto siguiendo estas instrucciones: Aprox. - Página 14 Salida Superior P1P2 P1P2 terminal Salida Posterior P1P2 Salida Izquierda P1P2...
-
Página 15: Cerrando El Control
Salida Inferior P1P2 PRECAUCIÓN • Mantenga el cableado lejos del cableado de energía para que no reciba ruido eléctrico (ruido externo). • Para evitar la entrada de agua o insectos use mastique (suministro en campo) para sellar firmemente el cableado en el agujero. Cerrando el control 1 : Coloque la parte superior del control encima de la placa posterior. -
Página 16: Cuando Quite La Carcasa Superior
Cuando quite la carcasa superior Inserte un desarmador de cabeza plana en el hueco en la Placa posterior y quite la carcasa superior. (2 ubicaciones) PRECAUCIÓN • La tarjeta del circuito del control remoto está unidad a la carcasa superior. Tenga cuidado de no dañar la tarjeta del circuito y la carcasa cuando quite la parte superior de la misma. -
Página 17: Designe Un Control Como Principal O Sub
Designe un control como principal o sub Prerrequisito: Un control remoto ya está conectado a la unidad interior. Conecte un segundo control. Después de encender la energía realiza la configuración del segundo control. Resultado: arrancará automáticamente. Pantalla Inicial Espere a que aparezca el código de error U5, U8 en la pantalla. -
Página 18: Liberación Del Cambiador Maestro (Solo Vrv)
Liberación del cambiador maestro (solo VRV) Para cambiar la autoridad para elegir enfriamiento/calefacción, debe especificar primero el control remoto con la autoridad, después desbloquee la autoridad. Dependiendo del sistema, la configuración puede no estar disponible. Prerrequisito: Ud. Está en el menú del instalador. Está... - Página 19 Pantalla sub menú Presione para liberar la unidad interior de su autoridad. Result: The indoor unit is released from its authority. The controllers of all indoor units display a blinking “ ” icon.
-
Página 20: Configuración Del Maestro De Cambio
Configuración del maestro de cambio Esta configuración está disponible solo cuando ninguno de los controles remoto en el sistema tiene el control maestro. Prerrequisito: Ninguna unidad interior se ha establecido aún como el maestro de cambio (“ ” ícono destellando en todos los controles). Usted está... -
Página 21: Configuración En Campo
Configuración en Campo Método de configuración en campo Esta sección describe como realizar la configuración en campo describes. Pantalla de Inicio Presione y mantenga presionado el botón por 5 segundos o más para mostrar la pantalla de información. Pantalla de información ... - Página 22 Pantalla Sub menú Presione el botón para seleccionar el No. de Modo y presione para ingresar al menú de configuración en campo. Unit 00 Presione el botón para desplazarse al No de Modo deseado y presione el botón a No de Modo.b No.
- Página 23 Pantalla sub menú Presione el botón para mover el Segundo SW 00 No. de Código y después presione el botón Presione el botón para desplazarse al – 01 Segundo No. de Código deseado y después presione el botón Pantalla sub menú Presione el botón seleccione y después presione...
-
Página 24: Licencia
Licencia La siguiente OSS está incluida en el control remoto. [micro-ecc] Copyright (c) 2014, Kenneth MacKay Todos los derechos reservados. Se permite la redistribución y uso en fuente y forma binaria, con o sin modificación, Siempre y cuando se cumplan las siguientes condiciones: * Redistribuciones de código fuente deben retener el aviso copyright de arriba, esta lista de condiciones y el siguiente descargo de responsabilidad. -
Página 25: Certificación
Certificación CUMPLIMIENTO CON REGULACIONES • En India Para el modelo: BRC1H61W ETA-SD-20200603421 Para el modelo: BRC1H61K ETA-SD-20200603679 • En Malasia Para el modelo: BRC1H61W Para el modelo: BRC1H61K SQASI/TA/20/1972 SQASI/TA/20/1973 • En Filipinas Para el modelo: BRC1H61W Para el modelo: BRC1H61K ESD-2022264C ESD-RCE-2022819 •... - Página 26 低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。...
