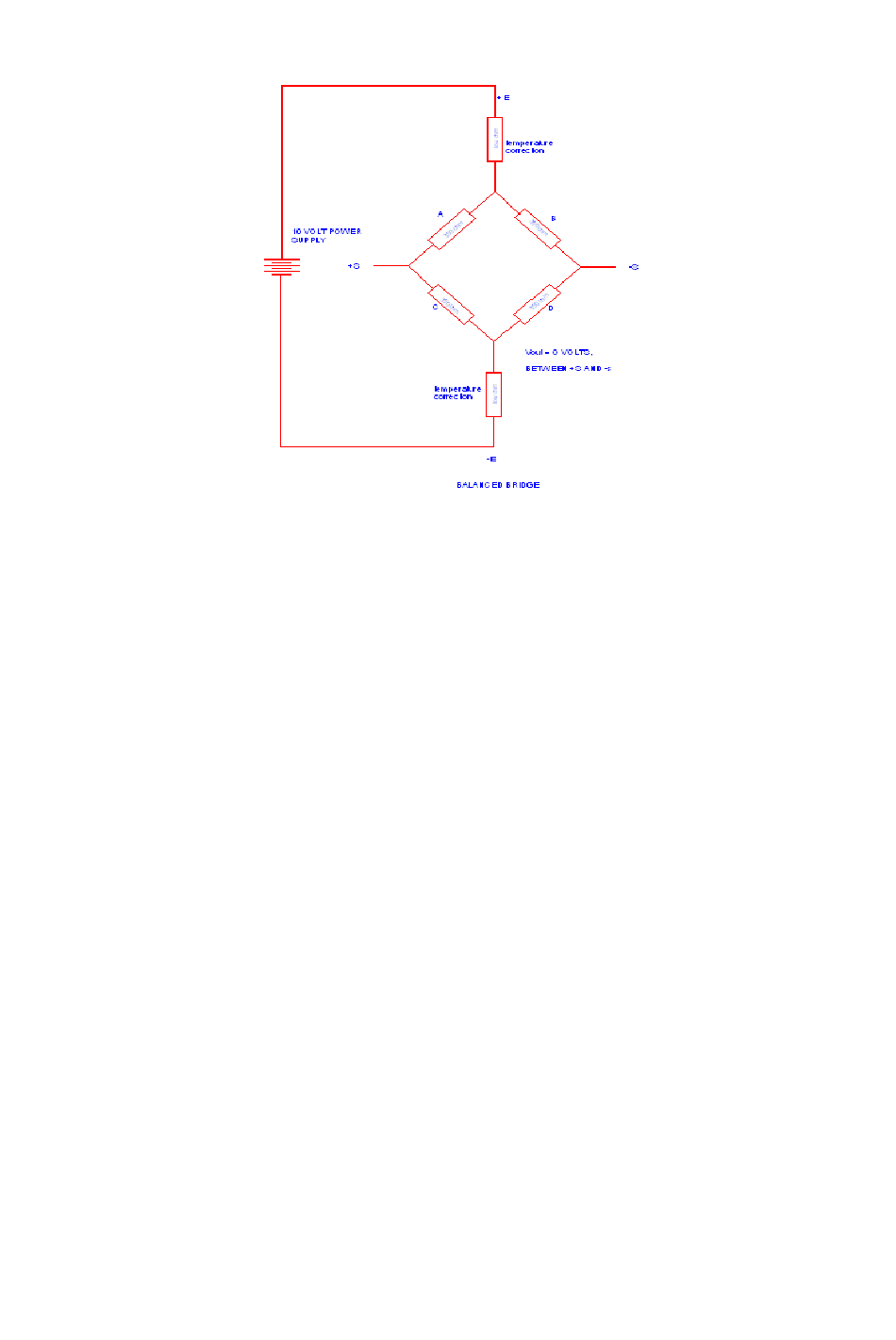

Un método para comprobar la función básica e integridad de una célula de carga puede
ser utilizando un ohmmetro y voltímetro con hasta una fuente de alimentación de 10
voltios.
Antes que la célula de carga sea conectada a la fuente de alimentación utilice el
ohmmetro para medir la resistencia entre los cables. Los valores de resistencia típica
son:
+E a -E
+S a -S
+E a +S o cualquier otra combinación similar aproximadamente 270 ohms.
Si la célula de carga tien conexiones de Sentido adicionales éstas están conectadas a
la excitación interna a la célula de carga.
Conecte la célula de carga +E y -E a una fuente de alimentación, típicamente 10
voltios. Nunca utilice más de 12 voltios ya que esto puede dañar la célula de carga.
Mida el voltaje entre +S y -S.
Con no carga el voltaje debería ser aproximadamente 0mv ±3mv.
Con un peso sobre la célula de carga el voltaje de salida debería incrementarse. La
cantidad por la cual se incrementa dependerá de la sensitividad de la célula de carga,
capacidad de la célula de carga, el voltaje de excitación y la cantidad de peso situado
sobre la célula de carga. La mayoría de las células de carga tienen una sensitividad de
o 2mv/V o 3mv/V.
@Adam Equipment Company 2005
410 ohms ±30 ohms
350 ohms ± 2 ohms
13
