PROCEDIMIENTOS DE MANTENIMIENTO
Correa de transmisión
Extracción de la correa de
transmisión (HD8 y HD10)
AVISO
En caso de fallo de la
correa de transmisión, será nece-
sario limpiar la CVT, la tapa y la
salida de aire.
Consulte los CONSEJOS PARA
MAXIMIZAR LA VIDA DE LA CO-
RREA DE LA TRANSMISIÓN en el
apartado PROCEDIMIENTOS BÁSI-
COS para obtener información IM-
PORTANTE.

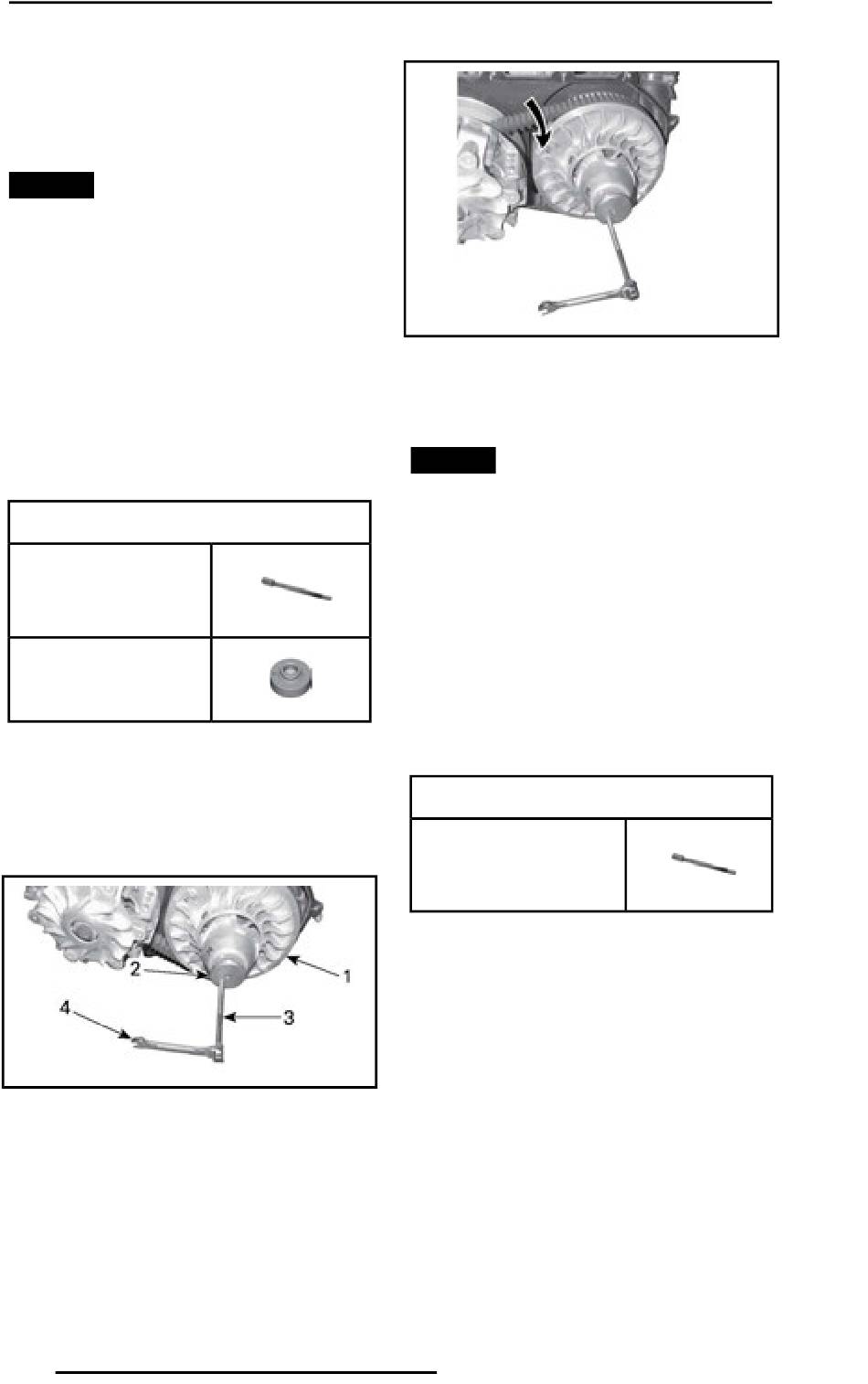

Quite la TAPA DE LA CVT .
Abra la polea conducida.
HERRAMIENTAS NECESARIAS
Tirador/Herramienta de
bloqueo
(N/P 529 000 072)
Adaptador
(N/P 708 200 686)
Introduzca el adaptador en el orifi-
cio roscado de la polea conducida
y luego la herramienta en el orificio
roscado del adaptador y apriete
para abrir la polea.
TÍPICO
1. Disco fijo de la polea conducida
2. Adaptador
3. el tirador/la herramienta de bloqueo
4. Llave
Para retirar la correa, deslícela por
encima del borde superior del disco
fijo, como se muestra.
132
TÍPICO
Extracción de la correa de
transmisión (HD5)
AVISO
En caso de fallo de la
correa de transmisión, será nece-
sario limpiar la CVT, la tapa y la
salida de aire.
Consulte los CONSEJOS PARA
MAXIMIZAR LA VIDA DE LA CO-
RREA DE LA TRANSMISIÓN en el
apartado PROCEDIMIENTOS BÁSI-
COS para obtener información IM-
PORTANTE.
Quite la TAPA DE LA CVT .
Abra la polea conducida.

HERRAMIENTA NECESARIA

TIRADOR/HERRAMIENTA
DE BLOQUEO (N/P 529 036
098)
Enrosque la herramienta en el orifi-
cio roscado de la polea conducida
y apriete para abrir la polea.
