Junio de 2020
4. Si se necesita protección contra transientes, consultar la sección
Cableado de conexión a tierra de señal
de conexión a tierra.
5. Tapar y sellar las entradas de los conductos que no se utilicen.
6. Volver a poner las tapas del transmisor.
Ejemplo

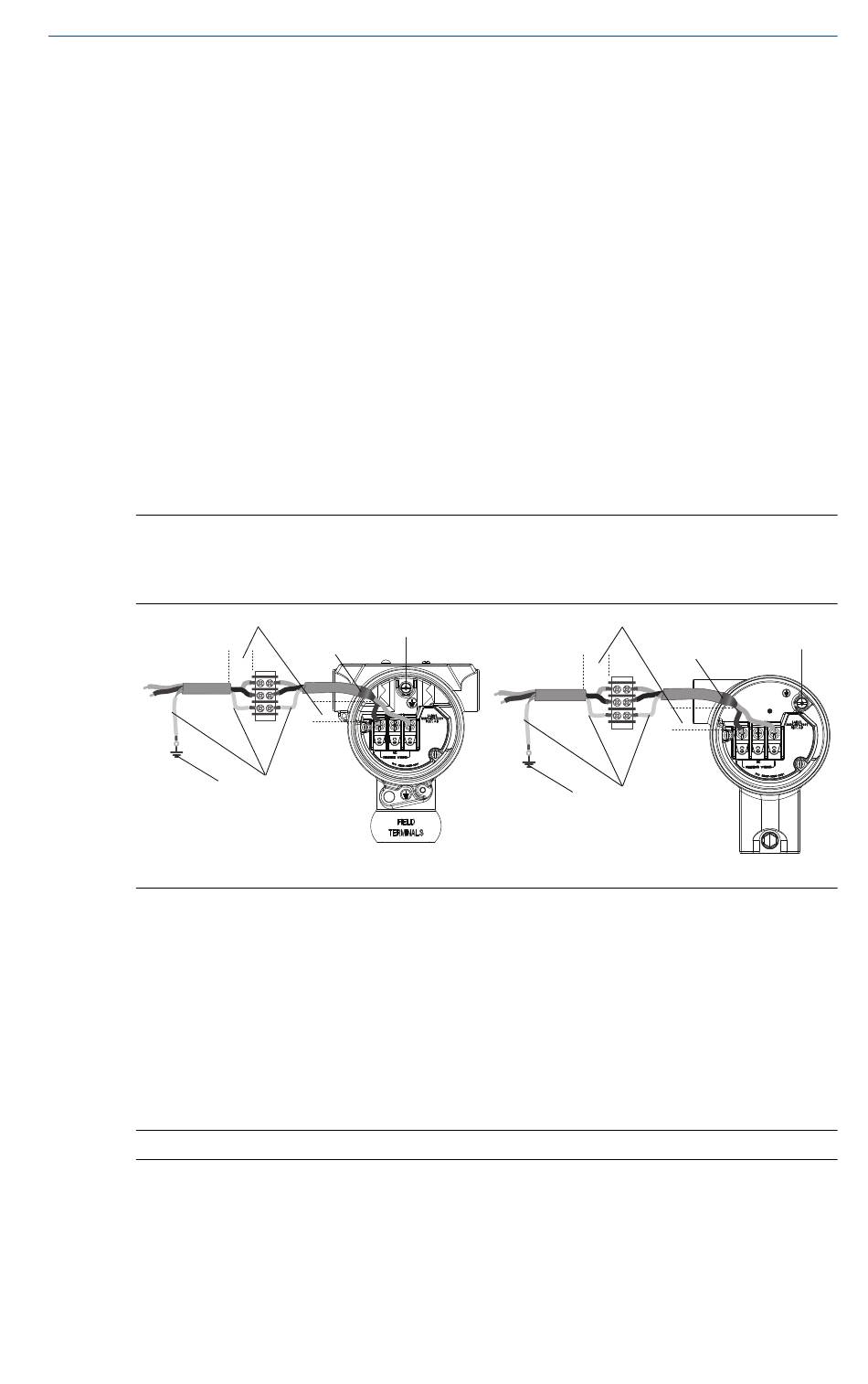

Figura 2-5: Cableado
A. Minimizar la distancia
B. Cortar la pantalla y aislarla
C. Terminal de conexión a tierra de pro-
tección (no conectar a tierra la pan-
talla del cable en el transmisor)
D. Aislar la pantalla
E. Conectar la pantalla a la tierra de la
fuente de alimentación
2.4.1 Cableado de conexión a tierra de señal
No pasar el cableado de señal por un conducto o por bandejas abiertas con
cableado eléctrico, ni cerca de equipos eléctricos pesados. Se proporcionan
Guía de inicio rápido
b) conectada a la siguiente pantalla si se pasa el cable a través de
una caja de conexiones;
c) conectada a una buena conexión a tierra en el extremo de la
fuente de alimentación.
a) Las tapas solo deben poder liberarse o quitarse con la ayuda
de una herramienta para cumplir con los requisitos de
ubicaciones comunes aplicables.
Aluminio
A
B
DP
D
E
para conocer las instrucciones
Acero inoxidable 316 pulido
C
Guía de inicio rápido
A
B
DP
D
E
C
11
