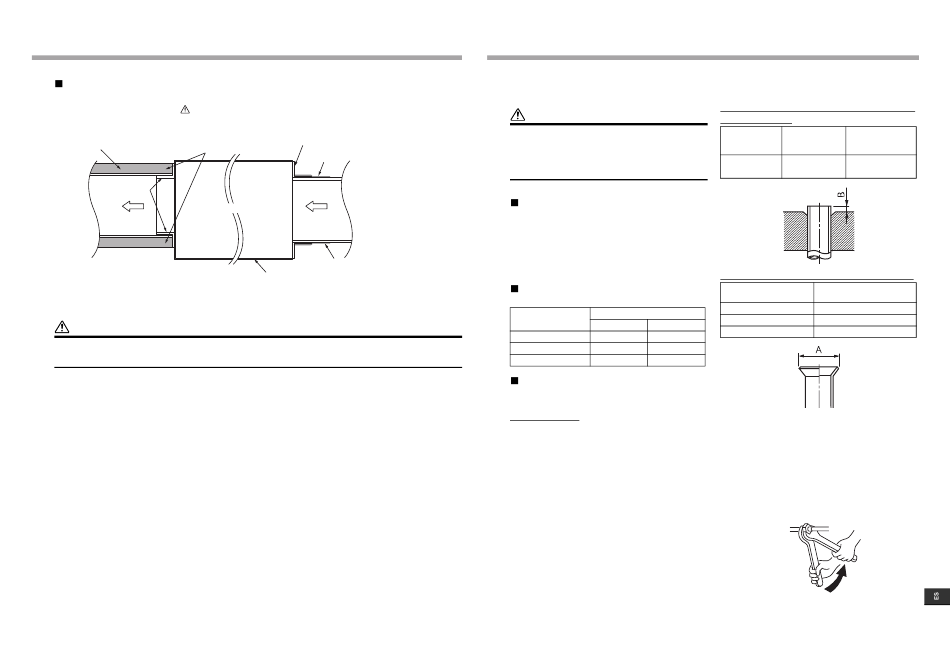

Método de conexión de las tuberías
Conecte una tubería a la
parte exterior del saliente.
Asimismo, cubra la tubería
con material aislante para
Tubería: material aislante
que el saliente no quede
(suministro independiente)
visible.
Saliente
Unidad interior
Lado de descarga
de aire
Monte la rejilla de admisión de aire y el filtro de aire (suministro independiente) en el lado de admisión de aire de la
abertura del techo.
PRECAUCIÓN
Un aislamiento térmico y un sellado incompletos del saliente de suministro de aire pueden provocar condensación y
el posterior goteo de agua.
35-ES
Saliente (suministro independiente)
Cinta de aluminio (suministro independiente)
Lado de
admisión de aire
Cinta de aluminio (suministro independiente)
Superficie inferior
7
Tubos de refrigerante
PRECAUCIÓN
Si el tubo de refrigerante es largo, instale soportes a
intervalos de entre 2,5 y 3 m para sujetar el tubo de
refrigerante. De lo contrario, podrían generarse ruidos
anómalos. Utilice la tuerca abocinada incluida con la
unidad interior o una tuerca abocinada R410A.
Longitud de tubos y
diferencias de altura
aceptables
Pueden variar en función de la unidad exterior. Para
obtener más información, consulte el Manual de
instalación de la unidad exterior.
Tamaño del tubo
Tamaño del tubo (mm)
Tipo de modelo
Lado de gas
003-UP012
9,5
015-UP018
12,7
024-UP027
15,9
Conexión de los tubos de
refrigerante
Abocinamiento
1. Corte el tubo con un cortatubos.
Elimine completamente las rebabas. (La presencia
de rebabas puede provocar fugas de gas.)
2. Inserte una tuerca abocinada en el tubo y abocine el
tubo. Utilice la tuerca abocinada incluida con la
unidad o la tuerca utilizada para el refrigerante
R410A. Las dimensiones del abocinamiento para el
refrigerante R410A son diferentes de las
dimensiones utilizadas con el refrigerante
convencional R22. Se recomienda utilizar una nueva
herramienta de abocinamiento diseñada para el
refrigerante R410A, aunque también puede utilizarse
la herramienta convencional si el margen de
proyección del tubo de cobre se ajusta con arreglo a
la siguiente tabla.
– 18 –
Margen de proyección del abocinamiento:
B (Unidad: mm)
Diámetro
Con herramienta
exterior del tubo
R410A
de cobre
6,4, 9,5
De 0 a 0,5
12,7
Diámetro de abocinamiento: A (Unidad: mm)
Diámetro exterior del tubo
de cobre
6,4
9,5
Lado de líquido
12,7
6,4
6,4
9,5
* Si realiza el abocinamiento R410A con la herramienta de
abocinamiento convencional, deje un margen de
aproximadamente 0,5 mm más que con el abocinamiento R22,
para adaptarse al tamaño de abocinamiento especificado. El
calibre para tubos de cobre resulta de utilidad para ajustar las
dimensiones del margen de proyección.
• El sellado del gas se realiza a la presión atmosférica,
por lo que al retirar la tuerca abocinada no se
escuchará ningún silbido. Se trata de una
circunstancia normal y no indica ningún problema.
• Utilice dos llaves de apriete para conectar el tubo de
la unidad interior.
Realice el trabajo con dos llaves
Con herramienta
convencional
De 1,0 a 1,5
+0
A
–0,4
9,1
13,2
16,6
36-ES
