VEL. PREFIJ. JOG 1 sólo es posible cuando el
Bit 04 = "0" y los Bits 00-03 = "1".
Bit 09, Velocidad prefijada Jog 2 desactivada/activada:
Activación de una velocidad preprogramada en el
parámetro 510 (VEL. PREFIJ. JOG 2 de Bus). VEL.
PREFIJ. JOG 2 sólo es posible cuando el Bit 04 = "0" y
los Bits 00-03 = "1". Si tanto VEL. PREFIJ. JOG 1 como
VEL. PREFIJ. JOG 2 están activadas (Bits 08 y 09 =
"1"), VEL. PREFIJ. JOG 1 tiene prioridad, por lo que se
utilizará la velocidad programada en el parámetro 509.
Bit 10, Dato no válido/válido:
Sirve para indicar al motor FC si debe usar u omitir
el código de control. El Bit 10 = "0" significa que se
ignora el código de control. El Bit 10 = "1" significa
que se utiliza. Esta función es importante debido a
que el código de control siempre está contenido en el
telegrama, independientemente del tipo de telegrama
que se emplee. Por ejemplo, se puede desconectar
el código de control si no se va a utilizar en relación
con la actualización o lectura de parámetros.
Bit 11, Sin función/enganche abajo:
Se utiliza para reducir la referencia de velocidad según
el valor del parámetro 219. El Bit 11 = "0" significa
que no se realiza ningún cambio en la referencia. El
Bit 11 = "1" significa que se reduce la referencia.
Bit 12, Sin función/enganche arriba:
Se utiliza para aumentar la referencia de velocidad
con el valor del parámetro 219. El Bit 12 = "0"
significa que no se realiza ningún cambio en la
referencia. El Bit 12 = "1" significa que la referencia
se incrementa. Si se activan tanto el enganche
abajo como el enganche arriba (Bits 11 y 12 =
"1"), el enganche abajo tiene prioridad, por lo que
se reduce la referencia de velocidad.
Bit 13, Selección de ajuste:
El Bit 13 se utiliza para seleccionar entre los dos ajustes
de menú, de acuerdo con la siguiente tabla:
Ajuste
1
2
Esta función sólo se puede utilizar si se han
seleccionadoAjuste múltiple en el parámetro 004.
¡NOTA!:
El parámetro 507 se utiliza para elegir de
qué forma se combinará (direccionará)
el Bit 13 con la función correspondiente
en las entradas digitales.
MG.03.H2.05 - VLT es una marca registrada de Danfoss
Bit 13
0
1
VLT® FCM Serie 300
Bit 15, Sin función/cambio del sentido de giro:
Cambio del sentido de giro del motor. El Bit 15 = "0"
lleva a que no haya cambios, mientras que el Bit 15
= "1" produce el cambio del sentido de giro.
¡NOTA!:
A menos que se mencione otra cosa distinta, el
bit del código de control se combina (direcciona)
con la función correspondiente en las entradas
digitales como una función "0" lógica.

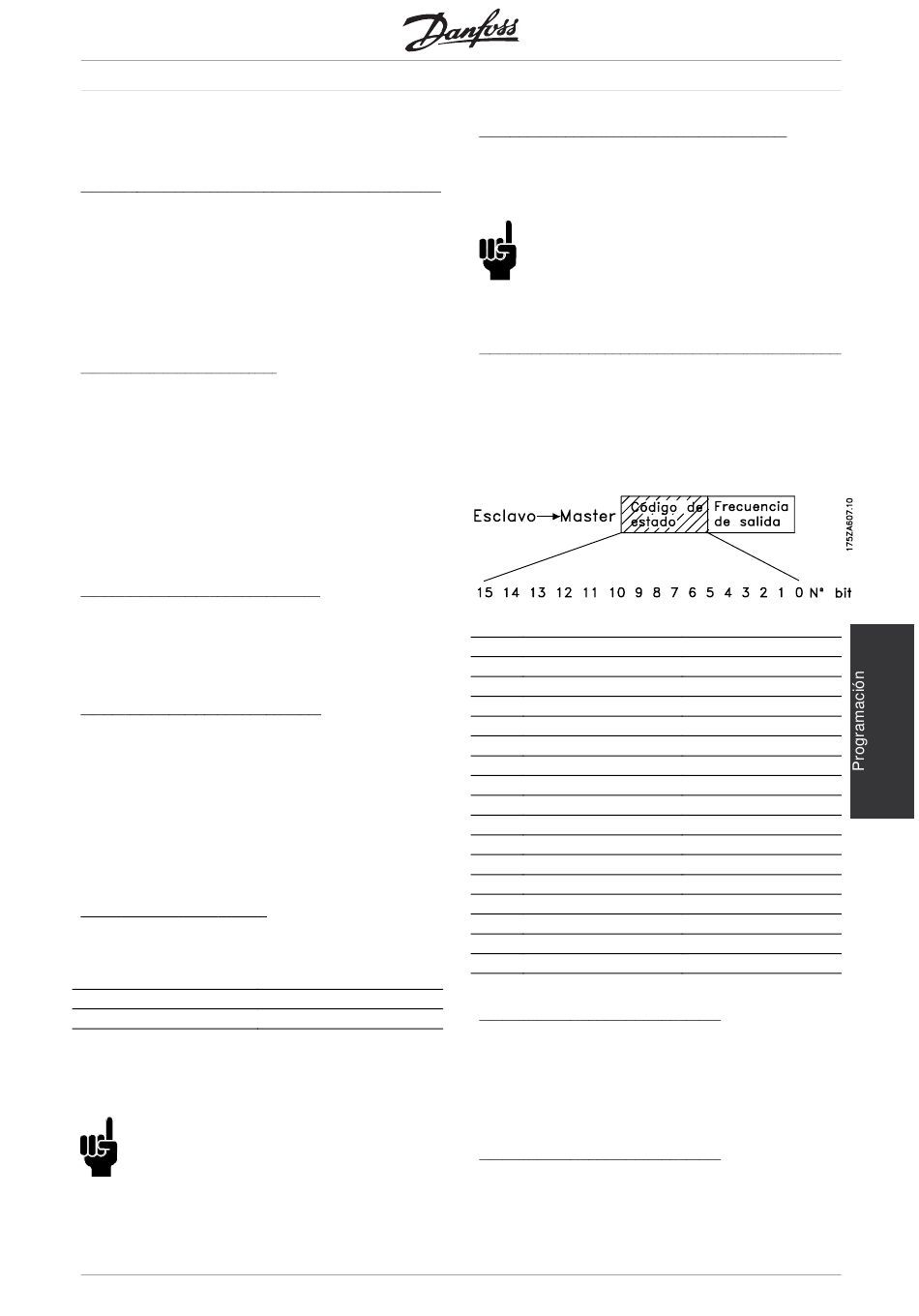

Código de estado (según el estándar de perfil Fieldbus)
El código de estado se utiliza para comunicar
al master (por ejemplo, un PC) la condición
de un esclavo (motor FC).
Bit Bit = 0
00 Control no preparado Preparado
01 FC no preparado
02 Parada por inercia
03 Sin fallos
04 Marcha 2
05 Marcha 3
06 Start enable
07 Sin advertencia
Velocidad ≠ref.
08
09 Reservado
10 Reservado
11 Sin funcionamiento
12
13 Tensión OK
14 Par OK
15 Temporizador OK
Bit 00, FC no preparado/preparado:
El Bit 00 = "0" significa que el Bit 00, 01 o 02
del código de control es "0" (Paro 1, Paro 2 o
Paro 3), o que el convertidor de frecuencia se ha
desconectado. El Bit 00 = "1" significa que el control
del convertidor de frecuencia está preparado.
Bit 01, FC no preparado/preparado:
Tiene el mismo significado que el Bit 00, aunque
en este caso también hay alimentación eléctrica
Bit =1
Preparado
Marcha
Desconexión
Paro 2
Paro 3
Arranque No
Advertencia
Velocidad = ref.
En funcionamiento
Sobre el límite
Sobre el límite
Sobre el límite
