Systeeminstallatie
Uitgangen
Naam Aansluitklemmen Connector Item
OUT1 TBO.1 1-2 CNP1
OUT2 TBO.1 3-4 —
OUT3 TBO.1 5-6 —
OUT14 — CNP4
OUT4 TBO.2 4-6 CNV1
TBO.2 1-2
OUT5 —
TBO.2 2-3
OUT6 — CNBH 1-3
OUT7 — CNBH 5-7
OUT8 TBO.4 5-6 —
OUT9 TBO.4 3-4 CNIH
OUT11 TBO.3 3-4 —
OUT12 TBO.3 5-6 —
OUT13 TBO.4 1-2 —
OUT15 TBO.3 7-8 —
OUT10 TBO.3 1-2 —
Sluit niet aan op de aansluitingen die worden aangeduid als "—" in het veld "Aansluitklemmen".
*1 Voor 2-zone-temperatuurregeling.
*2 Voor 2-zone-kraan AAN/UIT-regeling.
N L N L N L
TBO.1 1 2 3 4 5 6
OUT1 OUT2 OUT3
Item Naam
Externe uitvoerfunctie Draad uitgaande
Opmerking:
1. Wanneer de hydrobox wordt gevoed via de buitenunit, is de maximale totale stroom van (a)+(b) 3,0 A.
2. Sluit niet meerdere watercirculatiepompen direct op de uitgangen (OUT1, OUT2 en OUT3) aan. Sluit ze dan aan via (een) relais.
3. Sluit niet de watercirculatiepompen aan op zowel TBO.1 1-2 en CNP1 tegelijkertijd.
4. Sluit een geschikte piekstroombeveiliging aan op OUT10 (TBO.3 1-2), afhankelijk van de belasting op de locatie.
5. Gevlochten draad dient te worden verwerkt met een geïsoleerd aansluitblok (compatibel met de norm DIN46228-4).
Watercirculatiepomp 1 uitgang
(ruimteverwarming/-koeling en SWW)
Watercirculatiepomp 2 uitgang
(ruimteverwarming/-koeling voor Zone1)
Watercirculatiepomp 3 uitgang
(ruimteverwarming/-koeling voor Zone2) *1
2-wegventiel 2b uitgang *2
Watercirculatiepomp 4 uitgang (SWW)
3-wegventiel (2-wegventiel 1) uitgang
Mengklep uitgang *1
Boosterverwarming 1 uitgang
Boosterverwarming 2 uitgang
Koelsignaaluitgang
Dompelweerstand
Fout uitgang
Ontdooien uitgang
2-wegventiel 2a uitgang *2
Signaal Comp ON
Boiler uitgang
N L N L
TBO.2 1 2 3 4 5 6
Sluiten Open OUT4
Close Open
OUT5
Gebruik een afgeschermd(e) snoer of kabel met vinyl-coating
Max. 30 m
OFF ON
OFF ON
OFF ON
OFF ON
OFF ON
Verwar- SWW
ming
Sluiten
Stoppen
Open
OFF ON
OFF ON
OFF ON
OFF ON
Normaal Fout
Normaal Ont-
dooien
OFF ON
OFF ON
OFF ON
N L N L N L
TBO.3 1 2 3 4 5 6 7 8
OUT10 OUT11OUT12 OUT15
How to use TBO.1 to 4 Hoe TBO.1 tot 4 te gebruiken
Geleider
Conductor
Overzichtsweergave Outline view
Sluit ze aan op een van beide manieren zoals
Signaal/Max stroom Max. totale stroom
230 V AC 1,0 A Max
230 V AC 1,0 A Max
4,0 A (a)
230 V AC 1,0 A Max
230 V AC 1,0 A Max
230 V AC 0,1 A Max
230 V AC 0,1 A Max
230 V AC 0,5 A Max (Relais)
230 V AC 0,5 A Max (Relais)
230 V AC 0,5 A Max 3,0 A (b)
230 V AC 0,5 A Max (Relais)
230 V AC 0,5 A Max
230 V AC 0,5 A Max
230 V AC 0,1 A Max
230 V AC 0,5 A Max
Spanningsloos contact
·220 - 240 V AC (30 V DC)
—
0,5 A of minder
·10 mA 5 V DC of meer
N L N L N L
TBO.4 1 2 3 4 5 6
OUT13 OUT9 OUT8
Tool
Conductor
Geleider
Bovenaanzicht Top view
hierboven weergegeven.

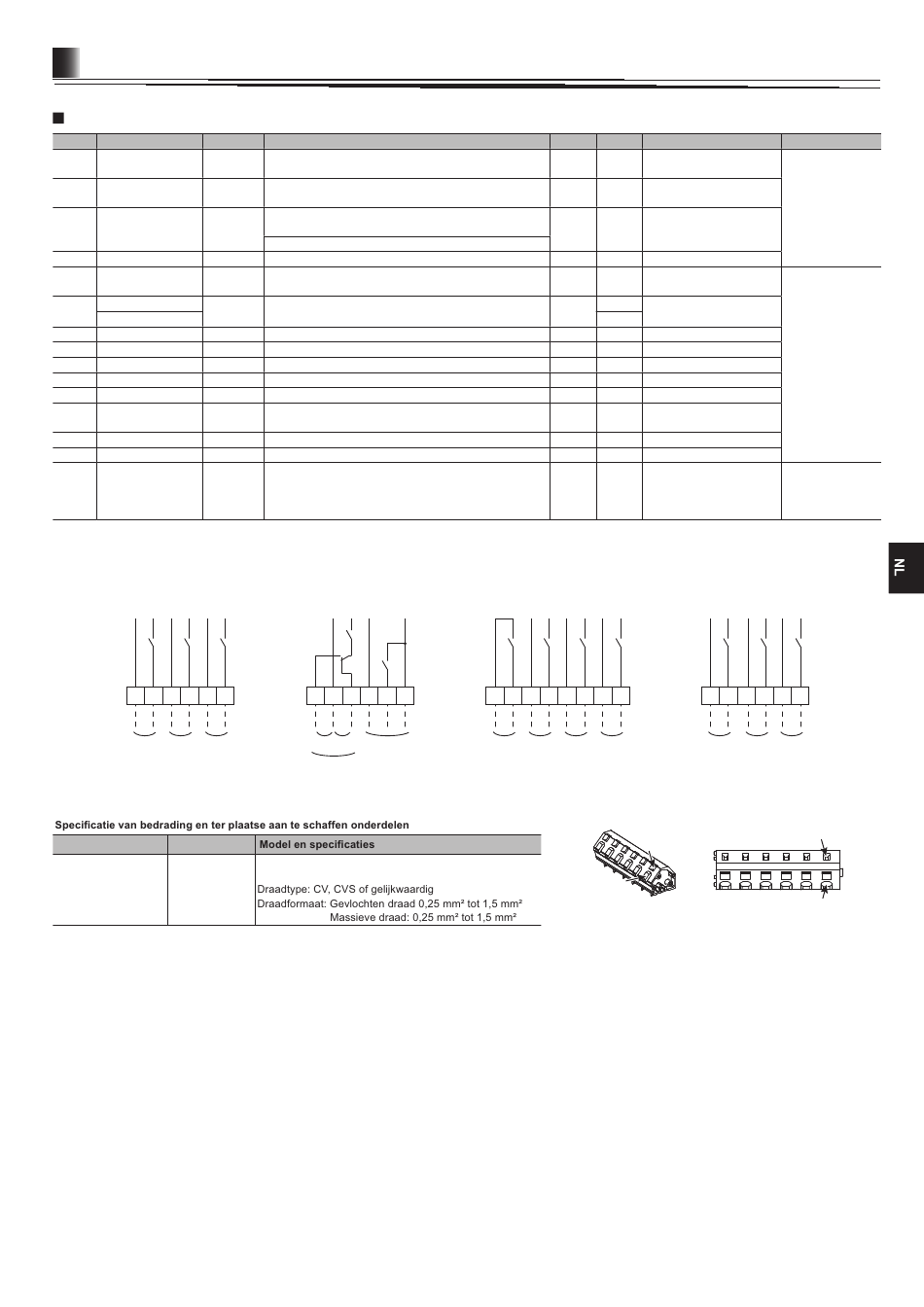

<Afbeelding 5.2.2>
Tool
