Installation
Monteringsprocedure

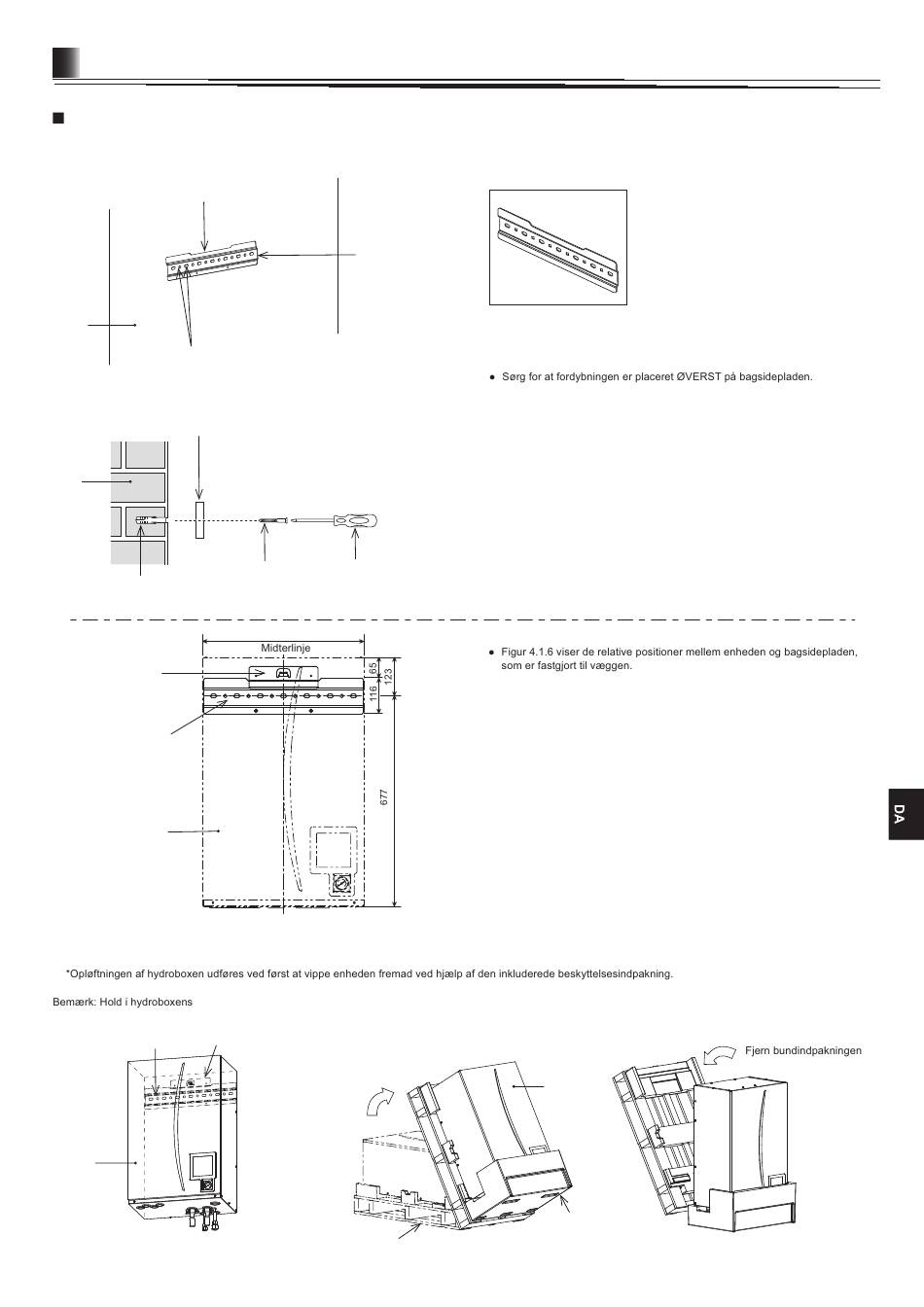

1. Installer det inkluderede bagsidetilbehør.
* Ved installering af bagsidepladen skal du anvende de efterleverede skruer og kompatible fastgørelsesrawlplugs.
<Set forfra>
Fordybning
Væg
Huller til montering af skruer
<Figur 4.1.4>
<Set fra siden>
Bagsideplade (vandret)
Væg
Rawlplugs
<Figur 4.1.5>
<Enheden set forfra>
Krog
(på bagsiden af
beholderen)
Bagsideplade
Enhed
2. Sæt krogen ind i bagsiden af hydroboxen bag fordybningen i bagsidepladen.
HOVEDDEL når hydroboxen bæres eller monteres på en væg.
Holdes og understøttes enheden i manometeret, vandrøret eller kølerøret kan det muligvis medføre sammenbrud af komponenterne og have indvirkning på enhedens garantiforhold.
Bagsideplade
Krog
Enhed
<Figur 4.1.7>
Bagsideplade
Skruer Skruetrækker
530
<Figur 4.1.6>
<Proces 1>
Vip enheden.
Bundindpakning af træ
<Tilbehør>
Bagsideplade
Bagsidepladen er udstyret med skruemonteringshuller, som er runde eller
ovale.
For at forhindre enheden i at falde ned fra væggen skal du vælge det
passende antal huller eller hulpositioner og fastgøre bagsidepladen vandret på
den passende vægplacering.
Installer bagsidepladen ved at se <Figur 4.1.3> serviceadgang.
<Proces 2>
Enhed
Beskyttelsesindpakning
<Figur 4.1.8>
af træ.
