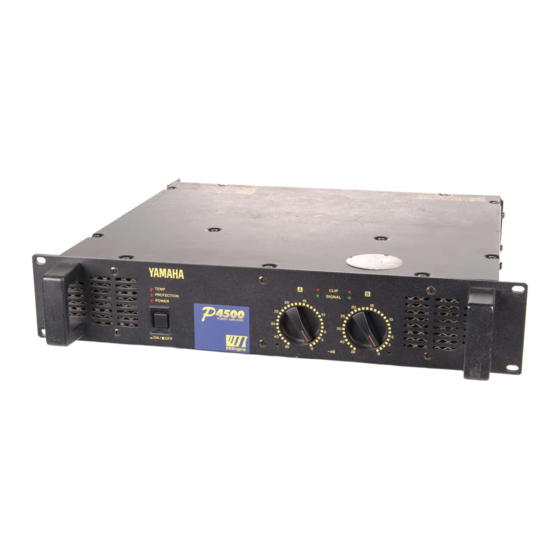

POWER AMPLIFIER
Owner's Manual
Mode d'emploi
Bedienungsanleitung
Manual de instrucciónes
Downloaded from:
http://www.usersmanualguide.com/
TEMP
PROTECTION
POWER
ON
OFF
EEEngine
CLIP
A
B
SIGNAL
15
15
20
20
25
10
25
30
30
6
40
3
40
0
–dB
10
6
3
0
M

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Yamaha P4500

  • Página 1 POWER AMPLIFIER Owner's Manual Mode d'emploi Bedienungsanleitung Manual de instrucciónes CLIP SIGNAL TEMP PROTECTION POWER –dB ∞ ∞ EEEngine Downloaded from: http://www.usersmanualguide.com/...
  • Página 2 • Variable-speed low-noise fan(s) ensures high reliability even under demanding conditions. This owner's manual covers the three models P4500, P3200 and P1600. In order to take full advantage of your power amp and enjoy long and trouble-free operation, please read this owner's manual carefully before use.
  • Página 3: Tabla De Contenido

    4. Do not open the case or attempt repairs or modifica- tions yourself. This product contains no user-serviceable parts. Refer all maintenance to qualified Yamaha service personnel. Opening the case and/or tampering with the internal circuitry will void the warranty.
  • Página 4: Controls And Functions

    Controls and Functions Front Panel CLIP SIGNAL TEMP PROTECTION POWER –dB ∞ ∞ EEEngine 1 POWER switch and indicator 4 CLIP indicators This is the main POWER switch. Press to power ON the These red LED indicators light up when the respective amplifier.
  • Página 5: Rear Panel

    Rear Panel INPUT SPEAKERS (BRIDGE) CHANNEL B CHANNEL A CHANNEL B CHANNEL A (PARALLEL) (STEREO) 4-8Ω/SP BRIDGE (BRIDGE) 8-16Ω/SP STEREO BRIDGE STEREO PARALLEL MAX. OUTPUT 450W/4Ω (STEREO) MAX. OUTPUT 900W/8Ω (BRIDGE) 1 INPUT terminals (CHANNEL A, B) 3 SPEAKERS terminals Three types of balanced terminals for channels A and B For polarity in each mode, refer to the following dia- are provided.
  • Página 6: Modes: Stereo/Parallel/Bridge

    Modes: STEREO/PARALLEL/BRIDGE STEREO mode BRIDGE mode In this mode, channels A and B operate independently In this mode, the CHANNEL A input signal will be (as a conventional stereo amp). output from the BRIDGE output jacks. In this case, use The CHANNEL A input signal will be output from the the front panel (channel) A volume control to adjust the CHANNEL A output jacks, and the CHANNEL B input...
  • Página 7: Caution For Speaker Connection

    W+460 W (8Ω) in stereo and 1240 W (8Ω) in monaural protective cover from the speaker terminals. on the P4500; 340 W+340 W (8Ω) in stereo and 880 W (8Ω) in monaural on the P3200; 160 W+160 W (8Ω) in stereo and 400 W (8Ω) in monaural on the P1600.
  • Página 8: Rack Mounting

    35% or more of the entire surface area of a 1U size panel to be open. Air circulation will be even better if the top surface of the rack has ventilation openings. Ventilation panel Yamaha provides an optional 1U-size ventilation panel VP1. Unit: mm Mounting four or fewer amps in...
  • Página 9: Portable Rack Mounting

    Portable Rack Mounting The amplifier intakes cool air through the front panel and exhausts warm air out the rear panel. When mounting amplifiers in a portable rack, make sure the rear panel is completely open for ventilation. (Side View) (Rear View) Completely open Front INPUT...
  • Página 10: Specifications

    Specifications General Specifications P4500 P3200 P1600 Power Output Level (Rated Power) 8Ω/STEREO 460 W + 460 W 340 W + 340 W 160 W + 160 W 20 Hz~20 kHz 4Ω/STEREO 620 W + 620 W 440 W + 440 W 200 W + 200 W 0.05%...
  • Página 11: Block Diagram

    Block Diagram SIGNAL Ach Power Amp CHANNEL A PC Limiter CHANNEL A (BRIDGE) (PARALLEL) CLIP Temperature PROTECTION Protection INPUT Sensor SPEAKERS Circuit TEMP (Heat Sink) CLIP CHANNEL B SIGNAL PARALLEL Bch Power Amp BRIDGE CHANNEL B STEREO PC Limiter Dimensions W:480 Unit: mm Downloaded from:...
  • Página 12: Performance Graphs

    PROTECTION indicator amplifier. lights. A DC voltage of +/–2 V or Consult your dealer or greater was generated in the The relay operates to protect nearest Yamaha service power amplifier’s output the speaker system. center. circuit. Downloaded from: http://www.usersmanualguide.com/...
  • Página 13 Table des matières Ce manuel couvre les modèles P4500, P3200 et P1600. Veuillez Commandes et fonctions ......... 2 le lire complètement pour éviter toute erreur de manipulation et Panneau avant ............
  • Página 14: Commandes Et Fonctions

    Commandes et fonctions Panneau avant CLIP SIGNAL TEMP PROTECTION POWER –dB ∞ ∞ EEEngine 1 Touche et témoin POWER 4 Témoins CLIP Il s’agit de la touche de mise sous tension. Enfoncez-la Ces témoins rouges s’allument lorsque la distorsion du pour mettre l’amplificateur sous tension et appuyez une signal à...
  • Página 15: Panneau Arrière

    Panneau arrière INPUT SPEAKERS (BRIDGE) CHANNEL B CHANNEL A CHANNEL B CHANNEL A (PARALLEL) (STEREO) 4-8Ω/SP BRIDGE (BRIDGE) 8-16Ω/SP STEREO BRIDGE STEREO PARALLEL MAX. OUTPUT 450W/4Ω (STEREO) MAX. OUTPUT 900W/8Ω (BRIDGE) 1 Bornes d’entrée (INPUT: CHANNEL A, B) 3 Bornes SPEAKERS Vous avez le choix entre trois types de bornes pour les Pour la polarité...
  • Página 16: Modes: Stereo/Parallel/Bridge

    Modes: STEREO/PARALLEL/BRIDGE Mode STEREO Mode BRIDGE Avec ce mode, les canaux A et B sont indépendants Avec ce mode, le signal du canal A est envoyé aux (comme sur n’importe quel amplificateur stéréo tradi- sorties BRIDGE. Dans ce cas, servez-vous de la com- mande de volume A .
  • Página 17: Connexion Des Enceintes

    Votre amplificateur est très puissant: 460 W+460 W 2. Dévissez le couvercle de protection et retirez-le des (8Ω) en stéréo et 1240 W (8Ω) en mono sur le P4500; bornes pour enceintes. 340 W+340 W (8Ω) en stéréo et 880 W (8Ω) en mono sur le P3200;...
  • Página 18: Montage En Rack

    35% de la surface d’1U ouverte pour assurer une circulation d’air suffisante. Pour obtenir une ventilation optimale du rack, placez également une grille de ventilation en haut du rack. Grille de ventilation Yamaha propose une grille de ventilation de 1U (VP1, disponible en option). Unité: mm Montage de quatre amplificateurs Montage de cinq amplificateurs maximum avec face arrière...
  • Página 19: Montage En "Flightcase

    Montage en “flightcase” L’amplificateur de puissance aspire l’air froid par le panneau avant et dégage l’air chaud par le panneau arrière. Utilisez toujours des racks avec une face arrière amovible. (Face latérale) (Face arrière) Complètement ouverte Face avant INPUT SPEAKERS Arrivée d’air Dégagement d’air (BRIDGE)
  • Página 20: Fiche Technique

    Fiche technique Caractéristiques générales P4500 P3200 P1600 Niveau de sortie (nominal) 8Ω/STEREO 460 W + 460 W 340 W + 340 W 160 W + 160 W 20 Hz~20 kHz 4Ω/STEREO 620 W + 620 W 440 W + 440 W...
  • Página 21: Schéma

    Schéma SIGNAL Ach Power Amp CHANNEL A PC Limiter CHANNEL A (BRIDGE) (PARALLEL) CLIP Temperature PROTECTION Protection INPUT Sensor SPEAKERS Circuit TEMP (Heat Sink) CLIP CHANNEL B SIGNAL Bch Power Amp PARALLEL BRIDGE CHANNEL B STEREO PC Limiter Dimensions L:480 Unité: mm Downloaded from: http://www.usersmanualguide.com/...
  • Página 22: Graphiques De Performance

    Une tension CC de ±2 V ou Consulter votre distributeur ou Le relais fonctionne pour plus est générée dans le centre de service Yamaha le protéger le système de haut- circuit de sortie de l’amplifica- plus proche. parleurs. teur de puissance.
  • Página 23 Funktion. Diese Bedienungsanleitung bezieht sich auf die Modelle Inhalt P4500, P3200 und P1600. Bitte lesen Sie sie sich vollständig durch, um bei der Bedienung alles richtig zu machen und über Bedienelemente und Funktionen ......2 Jahre hinaus einen verläßlichen Betrieb zu gewährleisten.
  • Página 24: Bedienelemente Und Funktionen

    Endstufe einzuschalten und noch einmal, um sie steuerung (Verzerrung) mehr als 1% beträgt. Das Über- wieder auszuschalten. Die POWER-Diode leuchtet, so- steuern der Ausgänge ist in der Regel auf einen zu hohen bald Sie den P4500/3200/1600 einschalten. Eingangspegel zurückzuführen. 2 TEMP-Diode 5 SIGNAL-Dioden Diese Diode leuchtet rot, sobald die Temperatur des Diese grünen Dioden leuchten, sobald der Signalpegel...
  • Página 25: Rückseite

    Seite 4. Heiß (+), kalt (-), masse 4 GND-Anschluß 2 STEREO/BRIDGE/PARALLEL Schalter Über diese Schraubklemme kann der P4500/3200/1600 Mit diesem Schalter wählen Sie eine der beiden Be- geerdet werden. Wenn während des Betriebes Brummen triebsarten an: STEREO, BRIDGE oder PARALLEL.
  • Página 26: Betrieb: Stereo/Parallel/Bridge

    Betrieb: STEREO/PARALLEL/BRIDGE STEREO-Betrieb BRIDGE-Betrieb In dieser Betriebsart werden Kanal A und B separat In dieser Betriebsart liegt das an CHANNEL A angeleg- angetrieben (genau wie bei einem herkömmlichen Ste- te Signal an den BRIDGE-Ausgängen an. In dem Fall ist nur noch der A -Lautstärkeregler (Kanal A) belegt. reo-Verstärker).
  • Página 27: Achtung Beim Anschließen Der Lautsprecher

    460 W+460 W (8Ω) im Stereo-Betrieb und 1240 W Sie die Blende von den Lautsprecheranschlüssen ab. (8Ω) im Bridge-Betrieb beim P4500; 340 W+340 W (8Ω) im Stereo-Betrieb und 880 W (8Ω) im Bridge- Betrieb beim P3200; 160 W+160 W (8Ω) im Stereo- Betrieb und 400 W (8Ω) im Bridge-Betrieb beim P1600.
  • Página 28: Rack-Einbau

    35% einer 1U-Oberfläche offen sind, um eine ausreichende Luftzirkulation zu gewährleisten. Um eine optimale Belüftung des Racks zu erzielen, sollten Sie auch ganz oben im Rack eine Lüftungsblende verwenden. Lüftungsblende Yamaha bietet eine 1U-Lüftungsblende (VP1, Sonderzubehör) an. Einheit: mm Einbau von höchstens vier Einbau von fünf oder mehr...
  • Página 29: Einbau In Ein Bühnen-Rack

    Einbau in ein Bühnen-Rack Die Endstufe saugt Kaltluft an der Frontplatte ein und bläst an der Rückseite Warmluft aus. Deshalb sollten Sie nur Racks mit abnehmbarer Front- und Rückplatte verwenden. (Seitenansicht) (Rückansicht) Muß frei sein Frontplatte INPUT SPEAKERS Luftstrom Warmluft (BRIDGE) CHANNEL B CHANNEL A...
  • Página 30: Spezifikationen

    Spezifikationen Allgemeine Spezifikationen P4500 P3200 P1600 Ausgangsleistung (Nennwert) 8Ω/Stereo 460 W + 460 W 340 W + 340 W 160 W + 160 W 20 Hz~20 kHz 4Ω/Stereo 620 W + 620 W 440 W + 440 W 200 W + 200 W 0,05% 8Ω/Gebrückt...
  • Página 31: Blockschaltbild

    Blockschaltbild SIGNAL Ach Power Amp CHANNEL A PC Limiter CHANNEL A (BRIDGE) (PARALLEL) CLIP Temperature PROTECTION Protection INPUT Sensor SPEAKERS Circuit TEMP (Heat Sink) CLIP CHANNEL B SIGNAL Bch Power Amp PARALLEL BRIDGE CHANNEL B STEREO PC Limiter Abmessungen B:480 Einheit: mm Downloaded from: http://www.usersmanualguide.com/...
  • Página 32: Leistungsgrafik

    Abführung der höher als 95˚C. Schutz des Leistungs- entstehenden Wärme PROTECTION-Anzeige transistors. sorgen. leuchtet. Gleichspannung von ±2 V Händler bzw. Yamaha- Das Relais arbeitet zum oder mehr im Ausgangskreis Service zu Rat ziehen. Schutz der Lautsprecher. der Endstufe. Downloaded from: http://www.usersmanualguide.com/...
  • Página 33 Esta serie de amplificadores de audio fue desarrollada con de daños. Manipúlela con cuidado. la rica experiencia de Yamaha en la construcción de equipos 4. No abra la unidad ni intente hacer usted mismo de audiodifusión, y su tradición de atención cuidadosa a reparaciones o modificaciones.
  • Página 34: Controles Y Funciones

    Controles y funciones Panel frontal CLIP SIGNAL TEMP PROTECTION POWER –dB ∞ ∞ EEEngine 1 Interruptor e indicador de alimentación (POWER) 4 Indicadores de recorte (CLIP) Éste es el interruptor de alimentación principal. Presió- Estos indicadores electroluminiscentes rojos se encen- nelo para conectar la alimentación del amplificador.
  • Página 35: Panel Posterior

    Panel posterior INPUT SPEAKERS (BRIDGE) CHANNEL B CHANNEL A CHANNEL B CHANNEL A (PARALLEL) (STEREO) 4-8Ω/SP BRIDGE (BRIDGE) 8-16Ω/SP STEREO BRIDGE STEREO PARALLEL MAX. OUTPUT 450W/4Ω (STEREO) MAX. OUTPUT 900W/8Ω (BRIDGE) 1 Terminales de entrada de los canales A y B (INPUT 3 Terminales para altavoces (SPEAKERS) CHANNEL B CHANNEL A) Con respecto a la polaridad en cada modo, consulte el...
  • Página 36: Modo: Stereo/Parallel/Bridge

    Modo: STEREO/PARALLEL/BRIDGE Modo estéreo (STEREO) Modo en puente (BRIDGE) En este modo, los canales A y B funcionarán indepen- En este modo, la señal de entrada de CHANNEL A dientemente (como un amplificador estéreo convencio- saldrá a través de las tomas de salida BRIDGE. En este caso, utilice el control de volumen del canal A del panel nal).
  • Página 37: Precauciones Para La Conexión De Los Altavoces

    460 W + 460 W (8Ω) en estéreo y 1240 W (8Ω) en quite la cubierta protectora de los terminales para los monoaural en el P4500, 340 W + 340 W (8Ω) en estéreo altavoces. y 880 W (8Ω) en monoaural en el P3200, y 160 W + 160 W (8Ω) en estéreo y 400 W (8Ω) en monoaural en...
  • Página 38: Montaje En Bastidor

    IU esté abierta. La circulación de aire será mejor si la superficie superior del bastidor posee aberturas de ventilación. Panel de ventilación Yamaha proporciona un panel de ventilación VP1 de tamaño IU opcional. Unidad: mm Montaje de cuatro amplificadores Montaje de cinco o más...
  • Página 39: Montaje En Bastidor Portátil

    Montaje en bastidor portátil El amplificador toma aire frío a través del panel frontal y expulsa aire cálido a través del panel posterior. Cuando monte amplificadores en una bastidor portátil, cerciórese de que el panel posterior esté completamente abierto a fin de permitir la ventilación.
  • Página 40: Especificaciones

    Especificaciones Especificaciones generales P4500 P3200 P1600 Nivel de salida de potencia 8Ω/Estéreo 460 W + 460 W 340 W + 340 W 160 W + 160 W (Potencia nominal) 4Ω/Estéreo 620 W + 620 W 440 W + 440 W...
  • Página 41: Diagramas En Bloques

    Diagramas en bloques SIGNAL Ach Power Amp CHANNEL A PC Limiter CHANNEL A (BRIDGE) (PARALLEL) CLIP Temperature PROTECTION Protection INPUT Sensor SPEAKERS Circuit TEMP (Heat Sink) CLIP CHANNEL B SIGNAL Bch Power Amp PARALLEL BRIDGE CHANNEL B STEREO PC Limiter Dimensiones An: 480 Unidad: mm...
  • Página 42: Gráficos De Rendimiento

    Gráficos de rendimiento P4500 Mode:STEREO P3200 Mode:STEREO Both ch Driven Both ch Driven RL=4Ω, f=1kHz RL=4Ω, f=1kHz Output Power [W] Output Power [W] P1600 Mode:STEREO Both ch Driven RL=4Ω, f=1kHz Output Power [W] Solución de problemas En la tabla siguiente se indican las causas principales de la operación anormal y las medidas correctivas requeridas, así como la operación del circuito protector en cada caso.
  • Página 43 This file has been downloaded from: www.UsersManualGuide.com User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes.. Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide, manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product, documentation manual, user maintenance, brochure, user reference, pdf manual Downloaded from:...
