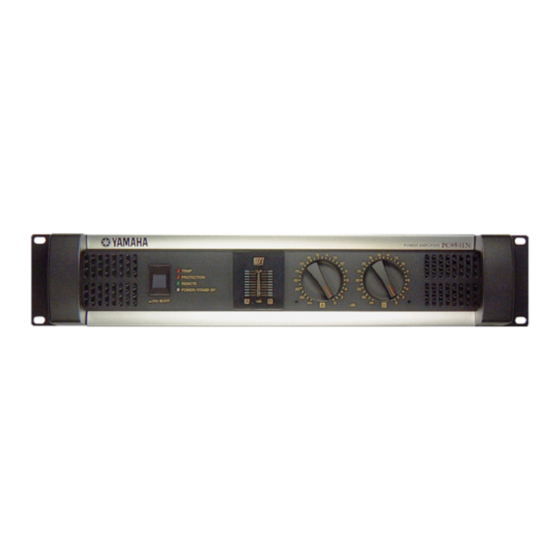

POWER AMPLIFIER
Manual de instrucciones
ES

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Yamaha PC9501N

  • Página 1 POWER AMPLIFIER Manual de instrucciones...
  • Página 2: Explanation Of Graphical Symbols

    Yamaha Corporation of America or its subsidiaries. of other electronic devices. Compliance with FCC regulations does * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) Explanation of Graphical Symbols The lightning flash with arrowhead symbol within...
  • Página 3 Si surgiera un mal funcionamiento, interrumpa personal cualificado de Yamaha que inspeccione el dispositivo. inmediatamente su uso y pida al personal cualificado de Yamaha que lo inspeccione. ATENCIÓN Siempre obedezca las precauciones básicas indicadas abajo para evitar así...
  • Página 4: Conexiones

    Utilice sólo clavijas Neutrik NL4FC para conectar los conectores Speakon. Yamaha no se responsabiliza por daños debidos a uso inapropiado o modificaciones hechas al dispositivo. Siempre apague el dispositivo cuando no lo use. El rendimiento de los componentes con contactos móviles, como interruptores, controles de volumen y conectores, se reduce progresivamente. Consulte al personal cualificado de Yamaha sobre la sustitución de los componentes defectuosos.
  • Página 5: Tabla De Contenido

    PC3301N o PC2001N. Yamaha ha creado la serie PC de amplificadores partiendo de su amplia experiencia en la fabricación de equipos de megafonía pública y la atención que siempre le ha prestado a los más mínimos detalles en el dis- eño de circuitos.
  • Página 6: Mandos Y Funciones

    Mandos y funciones ■ Panel frontal 2 3 4 Indicador e nterruptor general/espera (POWER/ Indicadores de nivel STAND-BY) Se trata de indicadores de nueve segmentos que mues- Con este interruptor se enciende y se apaga el amplifica- tran el nivel de salida de las tomas de salida A y B. Si la dor.
  • Página 7: Panel Posterior

    ■ Panel posterior Entradas XLR Tomas SPEAKERS (altavoces) Estos conectores de tipo XLR-3-31 balanceados se utili- • Son tomas de salida de tipo Speakon. En ellas se zan para conectar las señales de entrada. Cableado: cla- conectan los enchufes de los cables de tipo Speakon. vija 1 a masa, clavija 2 activo (+) y clavija 3 pasivo (–).
  • Página 8: Conexiones De Altavoces

    ■ Conexiones de altavoces Los altavoces se pueden conectar al amplificador del modo siguiente. Tenga en cuenta que la impedancia de los altavoces varía según el método de conexión y el número de altavoces. Verifique que la impedancia de los altavoces no sea inferior al valor mínimo correspondiente indicado más abajo.
  • Página 9: Conexión

    Consulte en página 8 las polaridades de los altavoces. Nota para los usuarios en EE UU: Utilizar cableado de Clase 3. (PC9501N, PC6501N, PC4801N) Utilizar cableado de Clase 2. (PC3301N, PC2001N) 4. Vuelva a fijar la tapa protectora sobre los terminales de altavoz.
  • Página 10: Circulación De Aire

    Los ventiladores son del modelo Minebea 3115PS-12T-B30 (con una velocidad del aire máxima de 0,9 m /min y una presión estática máxima de 5 mmH La ilustración inferior es un diagrama dimensional de un panel en el que se han montado dos 3115PS-12T-B30. Kit de ventilador PC9501N/PC6501N/ PC4801N/PC3301N/ PC2001N PC9501N/PC6501N/ PC4801N/PC3301N/ PC2001N 71.5±0.1...
  • Página 11: Especificaciones

    0 dB=0.775 Vrms, Half Power=1/2 Output Power (3 dB below rated power) Información de comprador/usuario especificada en EN55103-1 y EN55103-2. Intensidad de entrada: 16 A (PC9501N), 23 A (PC6501N, PC4801N, PC3301N, PC2001N) Las especificaciones y descripciones que se facilitan en este manual de instrucciones son de Conforme para entornos: E1, E2, E3 y E4 carácter exclusivamente informativo.
  • Página 12: Diagrama De Bloques

    ■ Diagrama de bloques...
  • Página 13: Dimensiones

    ■ Dimensiones 25 30 30 25 Unidad: mm...
  • Página 14: Identificación De Fallos

    ±2 V o superior en El relé de salida se activa para centro de asistencia técnica el circuito de salida del amplifi- proteger los altavoces. Yamaha. cador. Tabla de corriente PC9501N Line Current (A) Power (W) Thermal Dissipation 100/120V 230/240V Dissipated Btu/h...
  • Página 15 N or coloured BLACK. The wire which is coloured BROWN must be connected to the termi- nal which is marked with the letter L or coloured RED. • This applies only to products distributed by Yamaha-Kemble Music (U.K.) Ltd. (3 wires)
  • Página 16 Yamaha Pro Audio global web site http://www.yamahaproaudio.com/ Yamaha Manual Library http://www.yamaha.co.jp/manual/ C.S.G., Pro Audio Division © 2004 Yamaha Corporation 305APTO-D0 Printed in Japan WD61660...
