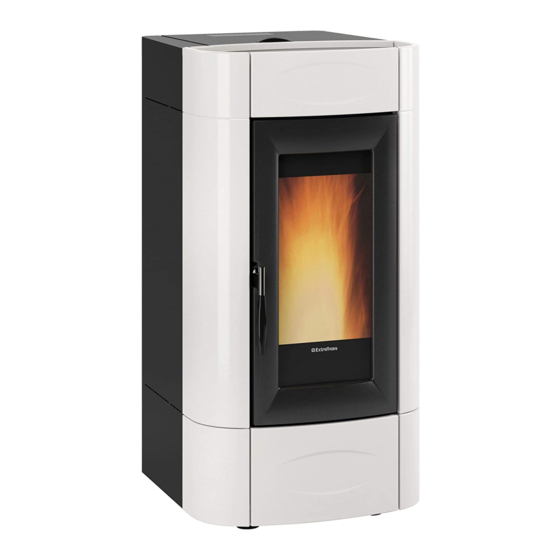

- Página 1 MaNUaL deL UsUario TerMoProdUCTos isidora idro h16 - h20 MADE ITALY design & production 004280106 - rev 002...
-
Página 2: Aplicar Etiqueta Datos Técnicos
AplicAr etiquetA dAtos técnicos... -
Página 3: Tabla De Contenido
AtEnciÓn ¡LAS SuPErficiES SE PuEdEn cALEntAr MucHO! ¡SiEMPrE SE dEBEn uSAr guAntES dE PrOtEcciÓn! Durante la combustión se emana energía térmica que comporta un notable calentamiento de las superficies, de las puertas, manijas, mandos, vidrios, tubo de humos y eventualmente de la parte delantera del aparato. Eviten el contacto con estos elementos sin la adecuada indumentaria protectora (guantes de protección en dotación). - Página 4 it - AttENZiONE tASSAtiVO EN - WArNiNg PrimA di mOVimENtArE lA StufA BEfOrE hANdliNg thE StOVE, thE tOgliErE il riVEStimENtO iNdicAtO cOVEriNg iNdicAtEd muSt BE rEmOVEd PEr EVitArE dANNi. tO AVOid dAmAgE. fr - AttENtiON imPÉrAtif dE - AchtuNg Pflicht AVANt dE dÉPlAcEr lE POêlE, rEtirEr BEVOr dEr OfEN BEWEgt Wird, muSS diE lE rEVêtEmENt iNdiquÉ...
- Página 5 it - AttENZiONE tASSAtiVO EN - WArNiNg PrimA di mOVimENtArE lA StufA BEfOrE hANdliNg thE StOVE, thE tOgliErE il riVEStimENtO iNdicAtO cOVEriNg iNdicAtEd muSt BE rEmOVEd PEr EVitArE dANNi. tO AVOid dAmAgE. fr - AttENtiON imPÉrAtif dE - AchtuNg Pflicht AVANt dE dÉPlAcEr lE POêlE, rEtirEr BEVOr dEr OfEN BEWEgt Wird, muSS diE lE rEVêtEmENt iNdiquÉ...
-
Página 6: Español
Le agradecemos por haber elegido nuestra empresa; nuestro producto es una óptima solución de calefacción nacida de la tecnología más avanzada, con una calidad de trabajo de altísimo nivel y un diseño siempre actual, con el objetivo de hacerle disfrutar siempre, con toda seguridad, la fantástica sensación que el calor de la llama le puede dar. - Página 7 QUE LaS MiSMaS HaYan REciBiDo inStRUccionES RELatiVaS aL USo SEGURo DEL aPaRato Y a La coMPREnSiÓn DE LoS PELiGRoS inHEREntES aL MiSMo. Š SE PRoHÍBE EL USo DEL GEnERaDoR PoR PaRtE DE PERSonaS (incLUiDoS LoS niÑoS) con caPaciDaDES FÍSicaS, SEnSoRiaLES Y MEntaLES REDUciDaS, o a PERSonaS inEXPERtaS, a MEnoS QUE no SEan SUPERViSaDaS Y caPacitaDaS En EL USo DEL aPaRato PoR Una PERSona RESPonSaBLE DE SU SEGURiDaD .
-
Página 8: Mediante Cronotermostato, O Desde Remoto Mediante Las Aplicaciones Dedicadas, Está Terminantemente Prohibido
SEGURiDaD QUE aPaGan EL GEnERaDoR. Si ESto SUcEDE, contactE con EL SERVicio DE aSiStEncia tÉcnica Y, En cUaLQUiER caSo, no DESHaBiLitE LoS SiStEMaS DE SEGURiDaD. Š En caSo DE incEnDio DEL conDUcto DE SaLiDa DE HUMoS, USE LoS SiStEMaS aDEcUaDoS PaRa ELiMinaR LaS LLaMaS o REQUiERa La intERVEnciÓn DE LoS BoMBERoS. -
Página 9: Instalación
InstalacIón característIcas generales Las conexiones hidráulicas y de descarga de humos deben ser realizadas por personal cualificado, el cual debe suministrar la documentación de conformidad de la instalación de acuerdo con las normas nacionales. El instalador debe entregar al propietario o a la persona que lo represente, según la legislación vigente, la declaración de conformidad de la instalación, con: 1) el manual de uso y mantenimiento del equipo y de los componentes de la instalación (como por ejemplo canales de humo, chimenea, etc.);... -
Página 10: Descarga De Humos
En presencia de equipos de gas de tipo B con funcionamiento intermitente no destinados a la calefacción, a estos hay que dedicar una abertura de aireación y/o ventilación. Las tomas de aire deben satisfacer los requisitos siguientes: Š estar protegidas con rejillas, redes metálicas, etc., sin reducir su sección neta; Š... -
Página 11: Instalación Hidráulica
INSTALACIÓN HIDRÁULICA En este capítulo se describen algunos conceptos que se refieren a la normativa italiana UNI 10412-2 (2009). Como se ha descrito anteriormente, para la instalación se deben respetar todas las posibles normativas nacionales, regionales, provinciales y municipales vigentes previstas por el país en el que se ha instalado el equipo. Durante la instalación del generador es OBLIGATORIO que la instalación conste de un manómetro para visualizar la presión del agua. -
Página 12: Distancias De Los Dispositivos De Seguridad Según La Normativa
DISTANCIAS DE LOS DISPOSITIVOS DE SEGURIDAD SEGúN LA NORmATIVA Los sensores de seguridad de la temperatura deben estar en la máquina o a una distancia de la conexión de ida que no supere los 30 cm. Si los generadores no cuentan con todos los dispositivos, los faltantes se pueden instalar en las tuberías de ida del generador a una distancia de la máquina que no sea superior a 1 m. -
Página 13: Detalles Isidora H16 - H20
DEtALLEs IsIDORA H16 - H20 Descarga de seguridad 3 bares Impulsión / salida de la caldera (Remueva tapón rojo) Retorno / entrada de la caldera Manilla puerta Salida humos Descarga de seguridad 3 bares Acceso al cenicero Rearme Impulsión / salida de la caldera Salida aire ambiente Entrada de aire comburente On/Off... -
Página 14: Características
CARACtERÍstICAs Contenido de agua del intercambiador (l) del termoproducto 26.7 Volumen del vaso de expansión integrado en el termoproducto (l) Válvula de seguridad 3 bar integrada en el termoproducto Presostato de presión mínima y máxima integrado en termoproducto Circulador PWM integrado en el termoproducto Altura de elevación máx. -
Página 15: Colocación De La Estufa
COLOCACIón DE LA EstuFA Para un funcionamiento correcto del producto se recomienda colocarlo de manera que esté perfectamente plano utilizando un nivel. nOtAs pARA EL CORRECtO FunCIOnAMIEntO Tapa tanque pellet Para un correcto funcionamiento de la estufa a pellet es necesario respetar las siguientes indicaciones: Tanto durante el funcionamiento de la estufa, como cuando no es utilizada, todas las puertas (tanque pellet, puerta, cenicero),... -
Página 16: Pellet Y Carga
Pellet y carga Los pellets se realizan sometiendo a una presión muy elevada el aserrín, o sea los desechos de madera pura (sin pinturas) producidos por serrerías, carpinterías y otras actividades relacionadas con la elaboración y la transformación de la madera. Este tipo de combustible es absolutamente ecológico ya que no se utilizan colas para mantenerlo compacto. -
Página 17: Mando A Distancia
Mando a distancia Mediante el mando a distancia se tiene la posibilidad de regular las principales funciones de la estufa. Transmisor Seleccione modalidad aire* Pantalla Bloquea teclado On/ off estufa (mantener apretado por 3 segundos) Grados celsius / fahrenheit Presionando la tecla una vez es posible habilitar o Set potencia deshabilitar el crono Configuración retardo apagado la tecla permite retardar... -
Página 18: Iconos Mando A Distancia
iconos Mando a distancia Modalidad aire seleccionada: * Habilitación crono Intermitente CONFORT Indicador luminoso encendido = activo Encendida AUTO Indicador luminoso apagado = desactivado Indica la transmisión de la señal radio Retardo apagado configurado * Encendida = durante la comunicación por radio Apagada = ausencia de comunicación por radio Batería descargada Teclas bloqueadas... -
Página 19: Pantalla Táctil
PANTALLA TÁCTIL La estufa está equipada con una moderna pantalla táctil con tecnología WiFi que permite la regulación de las funciones individuales del equipo de modo fácil e intuitivo por parte del usuario. Tocando los pulsadores (iconos) en la superficie de visualización se ponen en funcionamiento las acciones. La superficie de la pantalla táctil responde con el toque de los dedos. -
Página 20: Cuadro De Mandos
CuAdro de mANdos VisuALizAcióN De Los DiFereNTes MeNsAjes De TexTo Temperatura agua (H2o) Temperatura revelada en señalada en la caldera ambiente on/off estufa. incrementa la potencia de funcionamiento / deslice a través de los menú. Decrementa la potencia de funcionamiento / deslice a través de los menú. incrementa el set termostato de funcionamiento / modifica datos de los menú. -
Página 21: Menú General
meNú geNerAL Volver atrás - salir Desplazamiento de los parámetros: siguiente (3); anterior (2) Modificación de datos configurados: aumento (4); disminución (5) confirma - acceso al Menú VEntiLaciÓn HaBiLitaciÓn VELociDaD EaSY SEtUP SEt tERMoStato cRono HaBiLitaciÓn PRG1 PRG2 conFiGURaciÓn FEcHa/HoRa PRG3 iDioMa PRG4... -
Página 22: Configuraciones Para El Primer Encendido
CoNfIgurACIoNes PArA eL PrImer eNCeNdIdo Una vez conectado el cable de alimentación en la parte posterior de la estufa, lleve el interruptor, siempre situado posteriormente, en la posición (i). El interruptor puesto posteriormente en la estufa sirve para dar tensión a la tarjeta de la estufa. La estufa permanece apagada y en el panel aparece una primera pantalla con el mensaje oFF. -
Página 23: Funcionamiento Y Lógica
fuNCIoNAmIeNTo y LógICA eNCeNdIdo Después de controlar los puntos anteriores, pulse la tecla 1 durante tres segundos para encender la estufa. Para la fase de encendido hay disponibles 15 minutos, tras el encendido y al alcanzar la temperatura de control, la estufa interrumpe la fase de encendido y pasa a PuesTA eN MArcHA. -
Página 24: Stand-By - Termostato Suplementario
sTANd-by - TermosTATo suPLemeNTArIo NoTA: : LA INsTALACIóN LA debe reALIzAr uN TéCNICo AuTorIzAdo existe la posibilidad de estabilizar la temperatura mediante termostato de un local adyacente a la habitación donde se ha colocado la estufa, es suficiente conectar un termostato siguiendo el procedimiento que se describe en el punto sucesivo (se recomienda colocar el termostato ambiente mecánico opcional a una altura del piso de 1,50 m). -
Página 25: Ventilación
veNTILACIóN el menú permite habilitar y regular la velocidad (-2, -1, 0, +1, +2) del ventilador frontal. ProceDiMieNTo MANDos HABiLiTAcióN Š Pulse la tecla 6. Š Pulse la tecla 3 hasta VEntiLaciÓn y confirme con la tecla 6. Š confirme HaBiLitaciÓn pulsando la tecla 6. Š... -
Página 26: Crono
CroNo esta función permite programar el encendido y el apagado de la estufa de manera automática. De fábrica el croNo está desactivado. el crono permite programar 4 franjas horarias durante el día, que se pueden utilizar para todos los días de la semana. En cada franja se pueden configurar el horario de encendido y apagado, los días de uso de la franja programada, la temperatura deseada y el set potencia. -
Página 27: Ejemplo Crono Horarios/Franjas Superpuestas
EJEMPLo cRono HoRaRioS/FRanJaS SUPERPUEStaS FrANjA 02:00 08:00 16:30 23:00 seT PoTeNciA 02:00 08:00 16:30 23:00 seT H2o 72° 68° 02:00 08:00 16:30 23:00 start 02:00 Franja 1 potencia 3 - seT H2o 72°c stop 23:00 start 8:00 Franja 2 potencia 1 - seT H2o 68°c stop 16:30 funcionamiento estufa ESPAÑOL... -
Página 28: Configuración
CoNfIgurACIóN • feCHA-HorA • IdIomA Ver capítulo: configuraciones primer encendido • seT grAdos PantaLLa este menú permite regular la intensidad luminosa de la pantalla. Los valores posibles son de oFF - 1 a 20. si se configura en oFF, la retroiluminación de la pantalla es de intensidad máxima y se apaga con un retraso de 60 segundos. -
Página 29: Limpieza Ordinaria
APP para smartphone "Totalcontrol 2.0" ( Apple store / Play store). siga las indicaciones señaladas en el manual específico. Véase sitio: https://www.lanordica-extraflame.com/sites/default/files/documenti_temp/004281060-000_istr.app_total_control_2.0.pdf. ProceDiMieNTo MANDos HABiLiTAcióN WiFi Š Pulse la tecla 6. -
Página 30: Limpieza Y Mantenimiento
PaRa conocER EL cEntRo DE aSiStEncia MáS cERcano contactE a SU REVEnDEDoR o conSULtaR EL Sitio: WWW.Lanordica-extrafLame.com Limpieza y mantenimiento ¡Siga LaS indicacioneS Siempre con La máxima Seguridad! Š La clavija del cable de alimentación esté desconectada, dado que el generador podría estar programado para encenderse. - Página 31 braSero y cámara de combuStión: Mediante un sistema mecánico la limpieza del brasero la ejecuta a intervalos prefijados y de manera automática. Se recomienda sin embargo retirar mediante un aspiracenizas posibles residuos. Š Aspirar la ceniza depositada entre divisor (A) y puerta fuego.
- Página 32 ¡un braSero Limpio garantiza un funcionamiento correcto! manteniendo eL braSero y SuS orificioS Siempre LimpioS de eventuaLeS reSiduoS de combuStión, Se garantiza aL generador una óptima combuStión en eL tiempo, evitando eventuaLeS maLoS funcionamientoS que podrían requerir La intervención deL técnico. eS poSibLe utiLizar La función indicada en eL menú...
-
Página 33: Mantenimiento Ordinario Realizado Por Los Técnicos Habilitados
Ser reaLizadaS por parte de un técnico HabiLitado. para conocer eL centro de aSiStencia máS cercano contacte a Su revendedor o conSuLtar eL Sitio: WWW.Lanordica-extrafLame.com mantenimiento ordinario reaLizado por LoS técnicoS HabiLitadoS el mantenimiento ordinario debe ser realizado al menos una vez al año. - Página 34 PaRa conocER EL cEntRo DE aSiStEncia MáS cERcano contactE a SU REVEnDEDoR o conSULtaR EL Sitio: WWW.Lanordica-extrafLame.com LAS iMÁgeneS SOn COn FinALiDAD iLuStRAtiVA. Motor humos (desmontaje y limpieza conducto humos y "t"), nueva silicona en los puntos previstos Juntas, tanque pellet,inspecciones, cenicero y puerta (sustituir y aplicar silicona donde esté previsto) Cámara de combustión &...
-
Página 35: Visualizaciones
Temperatura de humos elevada resuelva contacte con el técnico habilitado. sonda cÁMaRa Anomalía sonda cámara. Póngase en contacto con el centro de asistencia. PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTE A SU REVENDEDOR O CONSULTE EL SITIO WWW.LANORDICA-EXTRAFLAME.COM ESPAÑOL... - Página 36 Interfaz de salida iPWM dañada, en corto o no al PwM inteRfaz Póngase en contacto con el centro de asistencia conectada * en el caso de tarjeta suplementaria instalación. PARA CONOCER EL CENTRO DE ASISTENCIA MÁS CERCANO CONTACTE A SU REVENDEDOR O CONSULTE EL SITIO WWW.LANORDICA-EXTRAFLAME.COM ESPAÑOL...
-
Página 37: Eliminación
Eliminación inFoRMaciÓn PaRa La GEStiÓn DE RESiDUoS DE aPaRatoS ELÉctRicoS Y ELEctRÓnicoS con PiLaS Y acUMULaDoRES Este símbolo que aparece en el producto, en las pilas, los acumuladores o en su embalaje o su documentación indica que el producto y las pilas o acumuladores que contiene, al final de su vida útil, no deben recogerse, recuperarse o desecharse junto con los residuos domésticos. - Página 38 ESPAÑOL...
- Página 39 ESPAÑOL...
-
Página 40: Para Conocer El Centro De Asistencia Más Cercano
CONTACTAR A SU REVENDEDOR O CONSULTAR EL SITIO WWW.LANORDICA-EXTRAFLAME.COM El fabricante se reserva el derecho a modificar las características y los datos contenidos en el presente manual y sin previo aviso, con el objetivo de mejorar sus productos. 27/10/2021 004280106-002 MAN.UT ISIDORA IDRO H16-H20...
