3 Inštalácia
NEBEZPEČENSTVO:
Nebezpečenstvo ohrozenia života elektrickým prúdom!
V prípade kontaktu s elektrickými dielmi pod napätím môže
dôjsť k zásahu elektrickým prúdom.
▶ Pred inštaláciou tohto výrobku: Odpojte všetky póly kotla a
všetkých ďalších účastníkov zbernice od sieťového napätia.
▶ Pred uvedením do prevádzky: Namontujte kryt ( obr. 20
na konci dokumentu).
3.1 Príprava na inštaláciu v zdroji tepla
▶ Podľa návodu na inštaláciu zdroja tepla skontrolujte, či je
možné do neho inštalovať moduly (napr. MU 100).
▶ Ak je možné inštalovať modul do zdroja tepla bez použitia
montážnej lišty, pripravte modul ( obr. 8 a 9 na konci
dokumentu).
3.2 Miesta inštalácie
▶ Namontujte modul na stenu ( obt. 10 a 11 na konci
dokumentu), montážnu lištu ( obt. 12 na konci
dokumentu), do konštrukčnej skupiny alebo do zdroja
tepla.
▶ Pri inštalácii modulu do zdroja tepla dodržujte pokyny
uvedené v návode pre zdroj tepla.
▶ Demontujte modul z montážnej lišty ( obr. 13 na konci
dokumentu).
3.3 Inštalácia snímača teploty na hydraulickej
výhybke alebo za výmenníkom tepla
Snímač teploty výhybky T0 treba prednostne pripojiť k
MU 100. V prípade kotlov s EMS 2/EMS plus je možné pripojiť
snímač k prístroju, k MM 100 alebo aj k MC 400.
V kombinácii s MC 400 od verzie softvéru OF02.05 postačuje
snímač teploty výhybky.
124
Inštalácia na hydraulickej výhybke
( obt. 23 a 25 na konci dokumentu)
Umiestnenie snímača teploty výstupu (T0):
A
T0
ϑ
1
1 2
ϑ ϑ
2 4

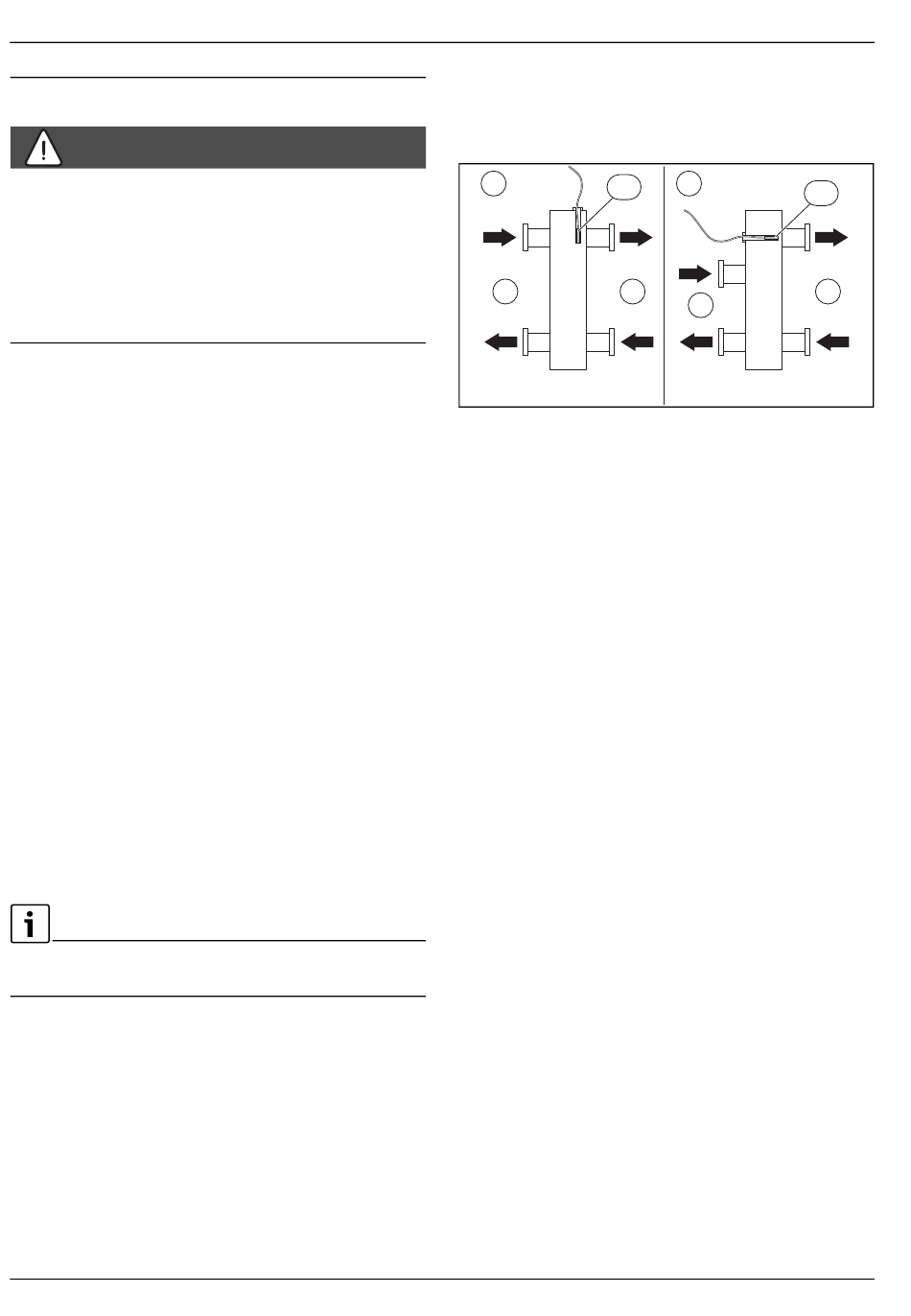

Obr. 3 Umiestnenie snímača teploty výstupu (T0)
[1] Všetky kotly
[2] Všetky vykurovacie okruhy
A Hydraulická výhybka, druh konštrukcie 1
B Hydraulická výhybka, druh konštrukcie 2

Spoločná teplota výstupu všetkých kotlov
1

Spoločná teplota spiatočky všetkých kotlov
2

Spoločná teplota výstupu všetkých vykurovacích okruhov
3

Spoločná teplota spiatočky všetkých vykurovacích
4
okruhov
T0 Snímač teploty výstupu na hydraulickej výhybke
T0 je treba namontovať tak, aby sa 
objemového prietoku na strane všetkých zdrojov tepla [1]. Iba
tak regulácia dokáže stabilne pracovať aj pri malých záťažiach.
Pre optimálnu funkciu regulácie je potrebné, aby bol
zabezpečený prietok okolo snímača teploty. Je to možné
docieliť kombináciou T-kusa, predlžovacieho kusa kohúta a
sady snímača.
B
ϑ
3
ϑ
1
1
ϑ
2
0 010 013 230-001
snímala nezávisle od
3
MU 100 – 6721804146 (2019/10)
