mise laserkiire keskpunkt seinale (punkt II). Veenduge, et
punkt II asub võimalikult vertikaalselt punkti I peal või all.
– Vahe d kahe märgitud punkti I ja II vahel annab mõõte-
seadme tegeliku kõrvalekalde vertikaalist.
2 x 20 = 40 m kaugusel on lubatud maksimaalne hälve:
40 m x ±0,3 mm/m = ±12 mm.
Vahe d punktide I ja II vahel tohib järelikult olla maksimaalselt
12 mm.

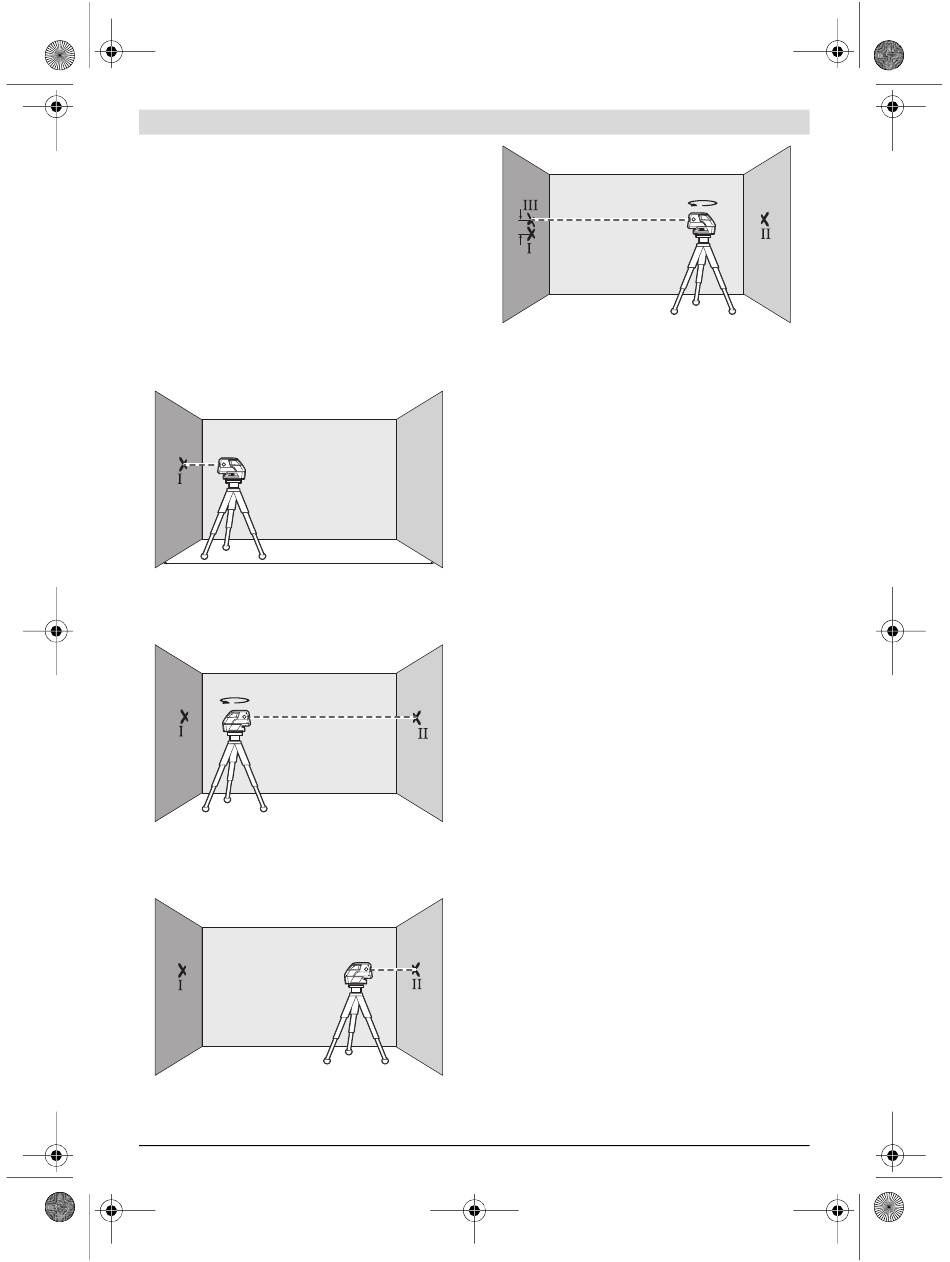

Pikitelje horisontaalse nivelleerumistäpsuse kontrollimine
Kontrollimiseks läheb vaja 20 m pikkust stabiilset vaba mõõ-
tepiirkonda kahe seina A ja B vahel.
– Paigaldage mõõteseade seina A lähedale kandurile või sta-
tiivile või asetage seade stabiilsele aluspinnale. Lülitage
mõõteseade sisse ja valige 5-punkti-režiim.
A
20 m
– Suunake horisontaalne laserkiir, mis kulgeb paralleelselt
mõõteseadme pikiteljega, lähedalasuvale seinale A. Laske
mõõteseadmel nivelleeruda. Märkige laserpunkti kesk-
punkt seinale (punkt I).
A
180°
– Pöörake seadet 180°, laske seadmel nivelleeruda ja märkige
laserkiire keskpunkt kaugemal asuvale seinale B (punkt II).
– Asetage seade – ilma seda pööramata – seina B lähedale,
lülitage sisse ja laske seadmel nivelleeruda.
A
– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel
midagi seadme alla asetades), et laserkiire keskpunkt lä-
biks täpselt eelnevalt seinal B märgitud punkti II.
Bosch Power Tools
A
d
– Keerake mõõteseadet 180°, ilma et muudaksite kõrgust.
Laske seadmel nivelleeruda ja märkige laserkiire kesk-
punkt seinale A (punkt III). Veenduge, et punkt III asub
võimalikult vertikaalselt punkti I peal või all.
– Vahe d kahe seinale A märgitud punkti I ja III vahel annab
B
mõõteseadme tegeliku kõrvalekalde vertikaalist.
2 x 20 m = 40 m kaugusel on lubatud maksimaalne kõrvale-
kalle: 40 m x ±0,3 mm/m = ±12 mm.
Vahe d punktide I ja III vahel tohib järelikult olla maksimaal-
selt 12 mm.
Tööjuhised
 Märgistamiseks kasutage alati ainult laserpunkti või
laserjoone keskpunkti. Laserpunkti suurus või laserkiire
laius muutuvad kauguse suurenedes.
Töö statiiviga (lisatarvik)
Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade 1/4"-keermega avaga 7 statiivi 16 või tavalise
fotoaparaadi statiivi keermele. Tavalisele ehitusstatiivile
B
kinnitamiseks kasutage 5/8"-keermega ava 6. Kinnitage
mõõteseade lukustuskruviga statiivi külge.
Enne mõõteseadme sisselülitamist seadke statiiv õigesse
asendisse.
Kinnitamine universaalse kanduriga (lisatarvik)
Universaalse kanduri 15 abil saate kinnitada mõõteseadet nt
vertikaalsete pindade, torude või magnetiseeritavate mater-
jalide külge. Universaalne kandur sobib kasutamiseks ka põ-
randastatiivina ja kergendab mõõteseadme kõrguse väljare-
guleerimist.
Enne mõõteseadme sisselülitamist seadke universaalne kan-
dur 15 õigesse asendisse.
Töö mõõteplaadiga (lisatarvik)
B
(vt jooniseid A – B)
Mõõteplaadi 14 abil saab laserkiirt maapinnale ja laserkiire
kõrgust seinale üle kanda.
Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja
seda teises kohas uuesti ära märkida. Sellega jääb ära seadme
täpne seadistamine ülekantavale kõrgusele.
Mõõteplaat 14 on kaetud peegelduva kattega, mis teeb laser-
kiire suurema vahemaa tagant või tugeva päikesekiirguse
käes paremini nähtavaks. Suurem heledus on näha vaid siis,
kui vaatate piki laserkiirt mõõteplaadi suunas.
