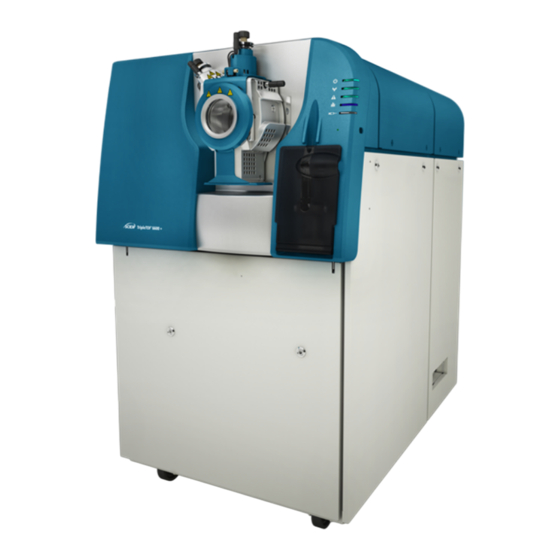

- Página 1 Sistema TripleTOF 6600+ Guía de planificación del centro RUO-IDV-01-8595-ES-C Junio de 2021...
- Página 2 Este documento se proporciona a los clientes que han adquirido un equipo SCIEX, para que lo usen durante el funcionamiento de dicho equipo SCIEX. Este documento está protegido por derechos de propiedad y queda estrictamente prohibida cualquier reproducción total o parcial, a menos que SCIEX lo autorice por escrito.
-
Página 3: Tabla De Contenido
Contenido 1 Introducción............................5 Responsabilidades del planificador del centro...................5 Responsabilidades del representante del servicio técnico (FSE)............7 Durante la instalación........................7 Familiarización del cliente......................8 2 Lista de comprobación de planificación del centro..............10 Información para el cliente.......................10 Requisitos............................11 Requisitos de disposición física del centro.................11 Requisitos eléctricos........................12 Requisitos del suministro de gas ....................15 Requisitos de ventilación y recolección de residuos..............16... - Página 4 Funcionamiento del espectrómetro de masas ................42 B Categorías de seguridad del equipo....................43 C Glosario de símbolos........................44 Contacto...............................49 Formación del cliente........................49 Centro de aprendizaje en línea......................49 Soporte SCIEX..........................49 Ciberseguridad..........................49 Documentación..........................49 Sistema TripleTOF 6600+ Guía de planificación del centro RUO-IDV-01-8595-ES-C 4 / 50...
-
Página 5: Introducción
Lista de comprobación de planificación del centro en la página 10, consultando con el personal de los servicios y las instalaciones (gas, electricidad, ventilación e informática [TI]), y devuélvala al representante del servicio técnico de SCIEX antes de la fecha de finalización. Consulte Aprobación y firma en la página Nota: Si las tareas de preparación del centro no se han completado a la llegada del... - Página 6 SCIEX inmediatamente. • Póngase en contacto con el Servicio de atención al cliente de SCIEX o con el representante del servicio técnico local para concertar la instalación.
-
Página 7: Responsabilidades Del Representante Del Servicio Técnico (Fse)
• Desembale e instale el ordenador de procesamiento opcional si se ha adquirido a SCIEX. • Desembale e instale el equipo de LC opcional suministrado por y con asistencia de SCIEX. • Desembale e instale el equipo generador de gas opcional suministrado por SCIEX. -
Página 8: Familiarización Del Cliente
Los resultados se guardan en el ordenador de adquisición. • Sistema de LC que no ha instalado SCIEX en el momento de la instalación del espectrómetro de masas: el representante del servicio técnico no se encarga de comprobar la funcionalidad del sistema de LC. - Página 9 Introducción Nota: El representante del servicio técnico de SCIEX no proporciona la familiarización con equipos suministrados por otros fabricantes. Guía de planificación del centro Sistema TripleTOF 6600+ RUO-IDV-01-8595-ES-C 9 / 50...
-
Página 10: Lista De Comprobación De Planificación Del Centro
Lista de comprobación de planificación del centro Información para el cliente Nombre del contacto Organización Dirección Localidad Código postal Estado/Provincia/ Región País N.º de teléfono Dirección del correo electrónico Sistema TripleTOF 6600+ Guía de planificación del centro RUO-IDV-01-8595-ES-C 10 / 50... -
Página 11: Requisitos
Lista de comprobación de planificación del centro Requisitos Requisitos de disposición física del centro Consulte Requisitos de disposición física del centro en la página Requisito Completo El equipo y las cajas caben por los espacios libres — medidos del edificio, incluidas las puertas internas y externas, y los ascensores. -
Página 12: Requisitos Eléctricos
Lista de comprobación de planificación del centro Requisitos eléctricos Consulte Requisitos eléctricos en la página Requisito Completado La instalación de los elementos y suministros eléctricos — cumple con los reglamentos y las normativas de seguridad locales. Se suministra un circuito de derivación para el —... - Página 13 Consulte Sistema de alimentación ininterrumpida o acondicionador de potencia en la página Nota: SCIEX vende y da asistencia técnica a diversos equipos protectores de sistemas (SAI) de espectrómetro de masas que se configuran de modo personalizado para proporcionar una solución completa de alimentación de reserva.
- Página 14 Lista de comprobación de planificación del centro Requisito Completado Los circuitos de derivación para el espectrómetro de masas y la bomba de vacío preliminar son de 15 A, de 200 V CA a 240 V CA (normalmente 208), 50 Hz o 60 Hz.
-
Página 15: Requisitos Del Suministro De Gas
El gas CAD está disponible: — • Aire limpio, seco y sin aceite o nitrógeno UHP o un generador de nitrógeno recomendado por SCIEX • Presión de descarga de 60 psi (4,14 bar) máximo, con caudales de hasta 1 l/min Nota: En condiciones normales, el gas de baño se extrae de la misma fuente que los flujos... -
Página 16: Requisitos De Ventilación Y Recolección De Residuos
Lista de comprobación de planificación del centro Requisitos de ventilación y recolección de residuos Consulte Requisitos de ventilación y recolección de residuos en la página Requisito Completo La instalación de los elementos de fontanería y de — ventilación cumple con los reglamentos y las normativas de seguridad locales. - Página 17 Windows en el equipo de adquisición, así como para activar licencias para todo el software SCIEX que se instalará. Si se va a instalar StatusScope Remote Monitoring Service, el especialista de TI del cliente confirma que: •...
-
Página 18: Requisitos Del Entorno
Nota: El software se puede descargar del sitio web de SCIEX o se puede comprar un DVD de instalación del software. Póngase en contacto con el representante de ventas para comprar los DVD del software si lo necesita. -
Página 19: Requisitos De Equipos Y Soluciones
Familiarización con el producto Requisito Completado El acceso a Internet está disponible. SCIEX le — recomienda el uso del ordenador de adquisición, pero alternativamente se puede utilizar cualquier otro ordenador o dispositivo móvil Android o iOS. -
Página 20: Planificación Adicional Del Centro
Se ha obtenido y revisado la documentación del — sistema. La documentación se puede descargar de sciex.com/customer-documents. (Opcional) Hay una persona de mantenimiento cualificada, con conocimientos adecuados sobre los riesgos eléctricos y químicos asociados al mantenimiento de equipos de laboratorio, para revisar los procedimientos de mantenimiento con el representante del servicio técnico. -
Página 21: Comentarios Y Excepciones
Lista de comprobación de planificación del centro Comentarios y excepciones Aprobación y firma Nombre del planificador del centro Confirmo que se cumplen todos los requisitos de instalación especificados en este documento. Fecha de Firma del planificador finalización del centro (aaaa-mm-dd) Nombre del Fecha de representante del... -
Página 22: A Requisitos Del Centro
Requisitos del centro Requisitos de disposición física del centro Volver a la lista de comprobación Antes de la entrega, haga lo siguiente: • Mida el espacio libre de todas las puertas, internas y externas, para asegurar que el sistema se puede desplazar a su ubicación final. •... -
Página 23: Pesos Y Dimensiones
Requisitos del centro Elemento Descripción Distancia a la pared, mínimo 1 m (40 pulgadas) Distancia a la bomba de vacío preliminar, máximo de 2 m (80 pulgadas) Bomba de vacío preliminar, 66 cm × 35 cm (26 × 14 pulgadas) Distancia a la pared, mínimo 0,7 m (28 pulgadas) Ordenador de adquisición Distancia al ordenador, hasta aproximadamente 1,5 m (59 pulgadas), dejar... - Página 24 Requisitos del centro Tabla A-2 Bomba de vacío preliminar Equipo Altura Anchura Longitud Peso Bomba de vacío 26,4 cm 34,9 cm 66,2 cm 65 kg (143 libras) preliminar (10,5 pulgadas) (13,75 pulgadas) (26 pulgadas) Caja de envío, 62 cm 61 cm 96 cm 135 kg incluida la bomba...
- Página 25 Requisitos del centro Tabla A-5 Estructura de la bomba de vacío preliminar opcional Equipo Altura Anchura Longitud Peso Estructura de la 64 cm 52,5 cm 92 cm 13 kg (28,7 libras) bomba de vacío (25,25pulgadas) (20,75 pulgadas) (36 pulgadas) preliminar Contenedor de 76,1 cm 61 cm...
-
Página 26: Requisitos Eléctricos
• (Opcional) Un circuito de derivación para el generador de gas independiente con compresor. Póngase en contacto con el fabricante del generador de gas para obtener más información. Para conocer los requisitos eléctricos de los componentes suministrados por SCIEX, consulte Especificaciones del sistema eléctrico en la página 29. - Página 27 Requisitos del centro Figura A-2 Configuración del circuito de derivación Elemento Descripción Circuito de derivación para el espectrómetro de masas. Se necesita una toma de alimentación. Debe estar a 1,6 m (63 pulgadas) como máximo del espectrómetro de masas. Circuito de derivación para la bomba de vacío preliminar . Se necesita una toma de alimentación.
-
Página 28: Fluctuaciones De Alimentación
Requisitos del centro Tabla A-7 Tipos de enchufe (continuación) Región Tipo de enchufe de alimentación India IS1293 Italia CEI 23-50 o CEE 7/7 Japón L6/20P Norteamérica CSA/NEMA 6-15 Corea del Sur KSC8305 Suiza SEV1011 Reino Unido/Irlanda BS1363-1 Requisitos de Norteamérica •... -
Página 29: Conductor De Protección De Tierra
Nota: El representante del servicio técnico instalará un equipo SAI opcional adquirido a través de SCIEX. El cliente es responsable de la instalación de cualquier equipo SAI suministrado por el cliente. - Página 30 Requisitos del centro Nota: Las especificaciones están sujetas a cambios sin previo aviso. Tabla A-9 Espectrómetro de masas Especificación Valor Tensión de entrada nominal 200 V CA a 240 V CA Frecuencia 50 Hz o 60 Hz Límite de corriente máxima 10 A Límite de potencia máxima 2400 VA...
-
Página 31: Requisitos Del Suministro De Gas
Requisitos del centro Tabla A-12 Ordenador de procesamiento opcional (Dell Precision T5820) Especificación Valor Tensión de entrada nominal 100 V CA a 240 V CA Frecuencia 50 Hz o 60 Hz Límite de corriente máxima 13 A / 6,5 A Límite de potencia máxima 3120 VA / 1560 VA Nota: Puede que estén disponibles nuevos modelos de ordenador. - Página 32 Requisitos del centro Figura A-4 Conexiones de gas recomendadas Elemento Descripción Presión Caudal (máx.) Tubos Gas 1/Gas Aire grado 105 psi (7,25 26 l/min 0,64 cm 2/gas de cero bar) máximo (1/4 pulgadas) baño/gas envolvente Escape de la Aire local, aire 55 psi (3,79 25 l/min 0,64 cm...
- Página 33 Nota: La calidad, los flujos y las presiones de los gases deben cumplir los requisitos especificados o se debe usar un generador de gas aprobado por SCIEX. Consulte la Figura A-4.
-
Página 34: Generadores De Gas Opcionales
Figura A-6 Tubo y conexión Swagelok Generadores de gas opcionales SCIEX tiene generadores de gas disponibles. Póngase en contacto con un representante de ventas para obtener más información. Nota: Los generadores de gas recomendados por SCIEX están diseñados para optimizar el rendimiento a largo plazo del sistema. - Página 35 Requisitos del centro • Asegúrese de que la ventilación del entorno del laboratorio en el que se va a utilizar el sistema cumpla con la normativa local, y que la tasa de intercambio de aire sea adecuada para el trabajo realizado. Nota: Se requieren 10 intercambios de aire/hora, como mínimo, para las aplicaciones de laboratorio con agentes tóxicos.
- Página 36 Requisitos del centro Elemento Descripción Orificio de ventilación Manguera de escape de la fuente: diámetro interior de 2,5 cm (1 pulgada) Manguera de escape de la bomba de vacío preliminar: 3,2 cm (1,25 pulgadas) de diámetro interno Botella de drenaje de escape de la fuente. Compruebe que la botella está asegurada en todo momento para evitar derrames.
-
Página 37: Requisitos Del Ordenador, La Red Y El Software
Requisitos del ordenador de procesamiento Le recomendamos encarecidamente que utilice un ordenador de procesamiento específico si utiliza el software opcional de procesamiento de datos SCIEX. Para una asistencia óptima, utilice el ordenador de procesamiento suministrado por SCIEX. La asistencia será limitada si se utiliza un ordenador no suministrado por SCIEX. -
Página 38: Requisitos De La Impresora
Requisitos del centro Tabla A-13 Requisitos mínimos del ordenador de procesamiento Requisito Software de procesamiento ProteinPilot y MS/MS de datos el software SWATH Acquisition MicroApp Procesador Pentium Core 2 Duo, 3,0 GHz Multi-core, 2 GHz o más Memoria 4 GB RAM 2 GB RAM por núcleo Espacio en disco 250 GB... -
Página 39: Requisitos Del Entorno
• Comprar el DVD de instalación del software. Para obtener más información, póngase en contacto con el representante de ventas de SCIEX. El DVD se debe comprar con antelación y ha de estar disponible durante la instalación del hardware. -
Página 40: Nivel De Presión Sonora
Requisitos de seguridad biológica El sitio no debe estar designado como de nivel de seguridad biológica 3 (BSL-3) ni como de nivel de seguridad biológica 4 (BSL-4). SCIEX no instala, mantiene ni repara sistemas SCIEX en áreas designadas BSL-3 o BSL-4. -
Página 41: Familiarización Del Cliente
Requisitos del centro ¡ADVERTENCIA! Peligro de toxicidad química. Consulte las hojas de datos de seguridad de los productos químicos y siga todos los procedimientos de seguridad recomendados cuando manipule, almacene y elimine sustancias químicas. Para obtener directrices de seguridad e higiene, consulte la Guía de usuario del sistema. -
Página 42: Funcionamiento Del Espectrómetro De Masas
• Sistema de LC, incluidas las botellas de disolvente, el contenedor de recogida de residuos, y los tubos y el cortador necesarios, a menos que se haya adquirido a través de SCIEX. Para obtener información sobre los requisitos y especificaciones del sistema de LC, póngase en contacto con el fabricante. -
Página 43: B Categorías De Seguridad Del Equipo
Categorías de seguridad del equipo Descripción Categoría Grado de contaminación del equipo Grado de contaminación 2 Sobretrensión transitoria de alimentación Categoría de sobretrensión II ¡PELIGRO! Peligro de explosión. No utilice el sistema en un entorno en el que existan gases explosivos. El sistema no está diseñado para utilizarse en un entorno explosivo. -
Página 44: C Glosario De Símbolos
Canadá y EE. UU. Número de catálogo Precaución. Consulte las instrucciones para obtener información sobre un posible peligro. Nota: En la documentación de SCIEX, este símbolo identifica un riesgo de lesiones personales. Sistema TripleTOF 6600+ Guía de planificación del centro... - Página 45 Glosario de símbolos Símbolo Descripción Etiqueta de precaución sobre el cumplimiento por China de la Directiva RoHS (restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos). El producto de información electrónica contiene ciertas sustancias tóxicas o peligrosas. El número central es la fecha del periodo de uso respetuoso con el medioambiente (EFUP) e indica el número de años naturales durante los que el producto puede estar en funcionamiento.
- Página 46 Símbolo de seguridad internacional "Cuidado, riesgo de descarga eléctrica" (ISO 3864), también conocido como símbolo de alta tensión. Si debe retirar la cubierta principal, póngase en contacto con un representante del servicio técnico de SCIEX para evitar que se produzcan descargas eléctricas. Peligro por superficies calientes Dispositivo de diagnóstico in vitro...
- Página 47 Glosario de símbolos Símbolo Descripción Peligro de carga pesada Peligro magnético Fabricante Peligro de piezas móviles Riesgo por marcapasos. No se permite el acceso a personas con marcapasos. Riesgo de quedarse atrapado Peligro de gas a presión Toma de tierra de protección. Peligro de perforación Peligro de sustancias químicas reactivas Número de serie...
- Página 48 Glosario de símbolos Símbolo Descripción Transporte y almacene el sistema a una presión de entre 75 kPa y 101 kPa. Transporte y almacene el sistema dentro del intervalo mínimo (min) y máximo (max) de humedad relativa, sin condensación. Transporte y almacene el sistema a una temperatura de entre –30 °C a +45 °C.
-
Página 49: Contacto
SCIEX University Soporte SCIEX SCIEX y sus representantes cuentan con un equipo de especialistas técnicos y de servicio totalmente cualificados en todo el mundo. Ellos sabrán resolver sus dudas y preguntas sobre el sistema y cualquier problema técnico que pueda surgir. Para obtener más información, visite el sitio web de SCIEX en sciex.com... - Página 50 Para localizar la documentación relacionada con los productos de hardware, consulte el DVD Customer Reference que se suministra con el sistema o componente. Las últimas versiones del documento están disponibles en el sitio web de SCIEX, en sciex.com/customer-documents. Nota: Para solicitar una versión impresa y gratuita de este documento, póngase en contacto con sciex.com/contact-us.
