V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E
VIDEO DOOR ENTRY SYSTEMS WITH PUSH-BUTTONS

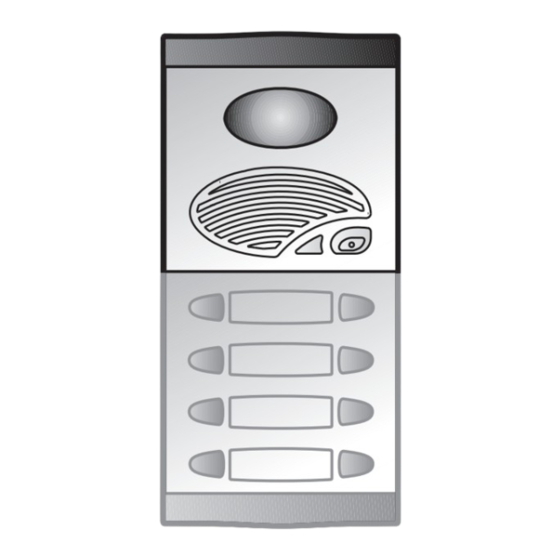

ENTRANCE PANEL
ÍNDICE
INDEX
DESCRIPTION ...........................................................................................................................................................................2
ELEMENTS AND DIMENSIONS..................................................................................................................................................2
BASIC INSTALLATION ...............................................................................................................................................................5
INSTALLATION WITH SEVERAL POINTS OF ENTRY .....................................................................................................................7
CONNECTION INSTRUCTIONS...............................................................................................................................................11
INSTALLING AND ADJUSTMENT INSTRUCTIONS .....................................................................................................................13
TECHNICAL CHARACTERISTICS ...............................................................................................................................................16
TROUBLE SHOOTING .............................................................................................................................................................20
SOMMAIRE
Publicidad
Manuales relacionados para Alcad GRF-204
Resumen de contenidos para Alcad GRF-204
-
Página 1: Tabla De Contenido
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E VIDEO DOOR ENTRY SYSTEMS WITH PUSH-BUTTONS ENTRANCE PANEL ÍNDICE... -
Página 2: Description
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E DESCRIPCIÓN - DESCRIPTION - DESCRIPTION Características: System for installations in buildings with one or several points of entry (small and médium-sized installations). - Página 3 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E 9670130 MDN-441 Entrance panel with MAN-441 and generic B/W video unit coaxial.
- Página 4 9640002 9640009 MODULE GRF-204 TCB-011 TCB-021 MODULE 9610030 GRF-204 4+N system audio unit, with electronic call, confidentiality feature and several points of entry. New entrance pannel. 9640002 TCB-011 Generic B/W video unit, coaxial. 9640009 TCB-021 Generic colour video unit, coaxial.
-
Página 5: Basic Installation
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E INSTALACIÓN BÁSICA - BASIC INSTALLATION - INSTALLATION STANDARD ESQUEMA UNIFILAR - SINGLE-WIRED DIAGRAM - SCHÉMA À... - Página 6 INSTALACIÓN BÁSICA - BASIC INSTALLATION - INSTALLATION STANDARD Call Main entrance panel Call V2 M M V2 V1 M M V4 White GRF-204 10 11 12 13 14 15 1 2 3 4 16 17 18 Calls Use separate cable hose.
-
Página 7: Installation With Several Points Of Entry
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E INSTALACIÓN CON VARIOS ACCESOS INSTALLATION WITH SEVERAL POINTS OF ENTRY INSTALLATION AVEC PLUSIEURS ACCÉS... - Página 8 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E Funcionamiento - Operation - Fonctionnement Configure one of the entrance panels as the main panel (Leave J1 jumper in place).
- Página 9 INSTALACIÓN CON 2 ACCESOS - INSTALLATION WITH 2 ACCESS POINTS - INSTALLATION AVEC 2 ACCÈS Call Call White V2 M M V2 V1 M M V4 GRF-204 10 11 12 13 14 15 1 2 3 4 17 18 Main entrance panel Calls...
- Página 10 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E White V2 M M V2 V1 M M V4 GRF-204 10 11 12 13 14 15 1 2 3 4 17 18 Use separate cable hose.
-
Página 11: Connection Instructions
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E INSTRUCCIONES DE CONEXIÓN - CONNECTION INSTRUCTIONS - CONSIGNES DE BRANCHEMENT CONEXIÓN TCB-011, TCB-021 - HOW TO CONNECT TCB-011, TCB-021 - BRANCHEMENT TCB-011, TCB-021 For installations with several points of entry, extract the resistence from the terminals... - Página 12 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E CONEXIÓN GRF-204 - HOW TO CONNECT GRF-204 - BRANCHEMENT GRF-204...
-
Página 13: Installing And Adjustment Instructions
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E INSTRUCCIONES DE INSTALACIÓN Y AJUSTE INSTALLING AND ADJUSTMENT INSTRUCTIONS INSTRUCTIONS D'INSTALLATION ET DE RÉGLAGE... - Página 14 In standard installations, leave the J1 jumper in place. In installation of several points of access, remove the J1 jumpers from the rest of the panels. GRF-204 GRF-204 Main entrance panel All other entrance panels Adjust the video unit's view angle until getting the desired orientation.
- Página 15 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E Separate the upper and lower decorative fittings, Close the panel, press it against the flush-mounted by loosening the clamping screws.
-
Página 16: Technical Characteristics
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E CARACTERÍSTICAS TÉCNICAS - TECHNICAL CHARACTERISTICS - CARACTÉRISTIQUES TECHNIQUES Nota: Note: Reference values are provided only to enable the checking of equipment and are reliable. - Página 17 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E GRUPO FÓNICO GRF-204 - AUDIO UNIT GRF-204 - GROUPE PHONIQUE GRF-204...
-
Página 18: Verificación De La Instalación
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E VERIFICACIÓN DE LA INSTALACIÓN No funciona nada. - Página 19 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E Imagen en blanco en uno de los monitores de una vivienda.
-
Página 20: Trouble Shooting
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E TROUBLE SHOOTING Nothing works. - Página 21 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E Blank screen on one of the monitors of a house or dwelling.
-
Página 22: Problèmes De Fonctionnement
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E PROBLÈMES DE FONCTIONNEMENT Ne fonctionne pas du tout. - Página 23 V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E Image en blanc sur un des moniteurs du logement.
-
Página 24: Declaration Of Conformity
V I D E O P O R T E R O E L E C T R Ó N I C O - V I D E O D O O R E N T R Y S Y S T E M S - V I D É O P O R T I E R É L E C T R O N I Q U E DECLARATION OF CONFORMITY Manufacturer's Name: Manufacturer's Address: 20305 IRUN SPAIN Product Name: Model Number(s): Product Option(s): Supplementary Information: 08-08-07 ALCAD, S.A. POLAND FRANCE CZECH REPUBLIC GERMANY UNITED ARAB EMIRATES 20305 IRUN www.alcad.net...
