Página 1 Flat Wide Display Monitor 取扱説明書お買い上げいただきありがとうございます。電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。 Sony Corporation Printed in Taiwan...
Página 2 安全のためにソニー製品は安全に充分配慮して設計されています。しかし、電気警告表示の意味製品は、まちがった使いかたをすると、火災や感電などにより死亡取扱説明書および製品でや大けがなど人身事故につながることがあり、危険です。は、次のような表示をして事故を防ぐために次のことを必ずお守りください。います。表示の内容をよく安全のための注意事項を守る理解してから本文をお読みください。 4 〜 8 ページの注意事項をよくお読みください。 9 ページの「使用上のご注意（性能を保持するために）」もあわせてお読みください。この表示の注意事項を守ら定期点検をするないと、火災や感電などにより死亡や大けがなど人身長期間安全に使用していただくために、定期点検を実施することを事故につながることがありおすすめします（有料）。点検の内容や費用については、ソニーのます。サービス窓口にご相談ください。故障したら使わないこの表示の注意事項を守らすぐに、お買い上げ店またはソニーのサービス窓口にご連絡くださないと、感電やその他の事い。故によりけがをしたり周辺の物品に損害を与えたりす万一、異常が起きたらることがあります。注意を促す記号･...
Página 3: Tabla De Contenido
目次警告 ..............................4 注意 ..............................5 電池についての安全上のご注意 ...................... 7 その他の安全上のご注意........................8 使用上のご注意（性能を保持するために） ..................9 設置するときのご注意 ........................10 各部の名称と働き前面 ..............................12 後面 ..............................13 リモコン............................18 ボタンの機能 ..........................18 リモコンの便利なボタン ......................20 ワイド切換を使う ....................... 20 ID MODE ボタンを使う ....................21 接続...
Página 4 警告内部に水や異物をいれない水や異物が入ると火災や感電の原因となることがあります。万一、水や異物が入ったときは、すぐに電源を切り、電源コード火災感や接続コードを抜いて、お買い下記の注意を守らないと、や上げ店またはソニーのサービス電死亡大けがによりやにつながる窓口にご相談ください。ことがあります。設置・取り付けは確実に規定の電源電圧で使う不確実な設置を行うと、ディスプレイが転倒してけがや火災・この取扱説明書に記されている感電の原因となります。設置の電源電圧でお使いください。際は、以下の注意事項を必ずお規定外の電源電圧での使用は、守りください。火災や感電の原因となります。壁面・天井・台上への設置、または転倒防止のためディスプレイを固定するなど、特殊な設置を行う場合には、必ずお買い上油煙、湯気、湿気、ほこりの多い場げ店に工事を依頼してください。所では設置・使用しない安全アースを接続する上記のような場所に設置すると、火災や感電の原因となります。...
Página 5 注意高温部分に触れない不安定な場所に設置しない機器を使用中または使用直後にぐらついた台の上や傾いたとこは上面や側面が高温になっていろなどに設置すると、ディスプるため、やけどをすることがあレイが落ちたり、倒れたりして、ります。けがの原因となることがありま使用中および電源を切るまたはす。スタンバイした状態から 10 分間また、設置・取り付け場所の強は触れないでください。度を充分にお確かめください。接続の際は電源を切る電源コードや接続ケーブルを接続するときは、電源を切ってください。感電や故障の原因となることがあります。けが下記の注意を守らないと、をし損害たり周辺の物品にを与えること指定された電源コード、接続ケーブルを使うがあります。付属の、あるいは取扱説明書に重いディスプレイは、2 人以上で開記されている電源コード、接続梱・運搬するケーブルを使わないと、感電や故障の原因となることがありまディスプレイは見た目より重量...
Página 6 直射日光の当たる場所や熱器具の近人が通行するような場所に置かないくに設置・保管しないコード類は正しく配置する内部の温度が上がり、火災や故電源コードや信号ケーブルは、障の原因となることがあります。足に引っかけると製品の落下や転倒などによりけがの原因となることがあります。人が踏んだり、引っかけたりするような恐れのある場所を避け、十分注意して接続・配置してください。電源コードのプラグおよびコネクコード類は正しく配置するターは突き当たるまで差し込む電源コードや接続ケーブルは、まっすぐに突き当たるまで差し足に引っかけると本機の落下や込まないと、火災や感電の原因転倒などによりけがの原因となとなります。ることがあります。十分注意して接続・配置してください。変換プラグアダプターのアースお手入れの際は、電源を切って電源キャップは幼児の手の届かないとこプラグを抜くろに保管する電源を接続したままお手入れをすると、感電の原因となること万一、誤って飲み込んだときは、があります。窒息する恐れがありますので、ただちに医師にご相談ください。移動させるときは電源コード、接続ケーブルを抜く接続したまま移動させると、電源コードや接続ケーブルが傷つき、火災や感電の原因となるこ...
Página 7: 電池についての安全上のご注意
電池は乳幼児の手の届か電池についての安全ない所に置く電池は飲み込むと、窒息や胃など上のご注意への障害の原因となることがあります。万一、飲み込んだときは、ただち液漏れ・破裂・発熱による大けがやに医師に相談してください。失明を避けるため、下記の注意事項下記の注意事項をを必ずお守りください。守らないと、破下記の注意事項を裂・液漏れによ守らないと、破り、けがをしたり周辺の物品に損害裂・発熱・液漏れを与えたりすることがあります。により、死亡や大けがなどの人身事指定以外の電池を使わな故になることがあります。い、新しい電池と使用し電池の液が漏れたときはた電池または種類の違う電池を混ぜて使わない素手で液をさわらない電池の性能の違いにより、破裂し電池の液が目に入ったり、身体や衣服につくと、失明やけが、皮膚たり、液が漏れたりして、けがやの炎症の原因となることがありまやけどの原因となることがあります。す。液の化学変化により、時間がマンガン電池をお使いください。たってから症状が現れることがあ電池の品番を確かめ、お使いくだります。さい。...
Página 8: その他の安全上のご注意
その他の安全上のご注意ご注意アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。アース接続を外す場合は、必ず電源プラグを電源コンセントから抜いて行ってください。ご注意日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。ソニー推奨の電源コードセットをご使用ください。警告設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。...
Página 9: 使用上のご注意（性能を保持するために
液晶画面について使用上のご注意（性･液晶画面を太陽に向けたままにすると、液晶能を保持するために）画面を傷めてしまいます。窓際や室外に置くときなどはご注意ください。･液晶画面を強く押したり、ひっかいたり、上お手入れのしかたにものを置いたりしないでください。画面にムラが出たり、液晶パネルの故障の原因になります。お手入れをする前に、必ず電源プラグをコンセントから抜いてください。･寒い所でご使用になると、横縞が見えたり、画像が尾を引いて見えたり、画面が暗く見え画面のお手入れについてたりすることがありますが、故障ではありません。温度が上がると元に戻ります。ディスプレイの表面が傷つくことがありますの･静止画を継続的に表示した場合、焼きつきやで、硬いものでこすったり、たたいたり、もの残像を生じることがあります。残像は時間のをぶつけたりしないでください。経過とともに元に戻ります。焼きつきが発生また特殊な表面処理をしてあります。誤ったおしたときは、本機のスクリーンセーバー機能手入れをした場合，性能を損なうことがありまを使用するか、ビデオソフトなどの動きのあすので，以下のことをお守りください。る映像を映してください。焼きつきが軽度の･スクリーン表面についた汚れは、クリーニンときは、次第に目立たなくなることがありまグクロスやメガネ拭きなどの柔らかい布で軽すが、一度発生した焼きつきは、完全には消く拭いてください。えません。...
Página 10: 設置するときのご注意
テーブルトップスタンドを使用する場設置するときのご注意合前面周囲に充分なスペースをとる･内部の温度上昇を防ぐため、密閉状態にならないようにディスプレイの周囲に少なくとも下図に示す距離をあけて、通風を確保してください。･周囲の温度は 0 ℃〜 40 ℃の範囲でご使用ください。天井付近に設置する場合、周囲の温度は室温より高くなることがありますのでご注意ください。･スタンドを使用するときは、専用テーブルトップスタンド SU-S02（別売）をご使用ください。取り付け方法については、テーブルトップスタンドの取付説明書をご覧ください。･壁への設置については、ソニーのサービス窓口にお側面問い合わせください。･ブラケットやネジ、ボルトなどの設置機材について特定の製品を指定することはできません。実際の設置は、お買い上げ店またはソニーのサービス窓口にご依頼ください。設置についてはソニーのサービス窓口にご相談ください。･通電中は高温になる部分があり、やけどの原因となります。通電中やスタンバイにした直後は、本機の上面、後面には手を触れないでください。単位：cm ご注意テーブルトップスタンド（別売）を取り付けたままの状態で、運搬や設置を行うときは、2 人以上で作...
Página 11 水平方向で使用する場合前面側面単位：cm 垂直方向で使用する場合前面設置の際は、必ず（POWER）スイッチを左下にしてください。側面単位：cm...
Página 12 各部の名称と働き前面名称説明･本機の電源を入れると緑色に点灯します。 1 1（電源／スタンバイ）インジ･本機がスタンバイ状態のとき、赤色に点灯します。また PC 入力のとケーターき、パワーセービング状態になると、インジケーターがオレンジ色に点灯します。 1 インジケーターが赤色で点滅したときは、39 ページをご覧ください。ご注意「マルチディスプレイ設定」の「LED」が「切」で、「ポジション設定」が右下以外の場合は、ディスプレイの電源が入っていてもインジケーターは緑点灯しません（無信号時／未対応信号時を除く）。リモコンセンサーリモコンの受光部です。...
Página 13 後面 FWD-55B2/46B2/42B2 FWD-32B1...
Página 14 名称説明 1 壁掛け金具取り付け用穴 VESA 規格に準拠したネジ穴です。ピッチ：200mm × 200mm（FWD-32B1） 400mm × 400mm（FWD-55B2/46B2/42B2）ご注意正しいサイズのネジを、適正トルクで締め付けてください。ネジ径：M6 溝長：10mm 締め付けトルク：20kgf・cm 2 スピーカー取り付け用穴スピーカー SS-SPG02（別売）を取り付けます。（FWD-55B2/46B2/42B2） 2 内蔵スピーカー（FWD-32B1） 3 テーブルトップスタンド取り付テーブルトップスタンド SU-S02（別売）を取り付けるときに使用しまけ用穴す。本機の電源を入／切（スタンバイ）します。 4 1（POWER）スイッチ主電源スイッチが「入」（側）の状態で操作してください。 5 INPUT/ （ENTER）ボタン...
Página 15 名称説明 8 AC IN（電源入力）ソケット付属の電源コードをこのソケットとコンセントに接続します（22 ページ）。電源コードを接続し、主電源スイッチを「入」にすると、1 インジケーターが赤色に点灯し、本機はスタンバイ状態になります。 / （主電源）スイッチ本機設置時には「入」（側を押す）にします。「切」（側を押す）にすると、消費電力を 0W にすることができます。 0 SPEAKER（スピーカー）端スピーカー SS-SPG02（別売）をこの端子に接続します。スピーカーの子（FWD-55B2/46B2/42B2）接続について詳しくは、スピーカーに付属の取扱説明書をご覧の上、正しく接続してください。また、スピーカーコードのまとめかたは、23 ページをご覧ください。 qa AUDIO OUT（L/R）外部機器用音声モニター出力端子です。AUDIO IN 端子に入力した音声（RCA ピンジャック）信号のうち、画面に表示されている信号の音声を出力します。ご注意...
Página 16 名称説明 COMPONENT（Y P ） IN：映像機器や PC のコンポーネント qdCOMPONENT （RCA ピンジャック）信号出力端子と接続します。 AUDIO IN：音声信号を入力します。映像機器や PC の音声出力端子と接続します。qsVIDEO にある端子を使用してください。 qf HD15 HD15（RGB/COMPONENT） IN：映像機器や PC のアナログ RGB 信号（RGB/COMPONENT）出力端子、またはコンポーネント信号出力端子と接続します（44 ペー（D-sub 15 ピン）ジ）。 HD15（RGB/COMPONENT） OUT：映像機器や PC のアナログ RGB 信号入力端子、またはコンポーネント信号入力端子と接続します（44 ペー...
Página 17 名称説明 qh DVI DVI IN：映像機器や PC などのデジタル信号出力端子と接続します。（DVI-D 24 ピン） HDCP のコンテンツ保護に対応しています。 AUDIO IN：音声信号を入力します。映像機器などの音声出力端子と接続します。 RS-232C プロトコルを使って本機を遠隔操作するときに使います。 qjREMOTE（STRAIGHT）（D-sub 9 ピン）詳しくはお買い上げ店またはソニーのサービス窓口にご相談ください。ご注意本端子を使用する際は、「ネットワークポート」の「RS-232C」を選択してください（32 ページ）。 qk REMOTE（）本機を 10BASE-T/100BASE-TX の LAN ケーブルでネットワークと接続（10BASE-T/100BASE-TX）します。PC からネットワーク経由でディスプレイのコントロールおよび各種設定ができます。...
Página 18: リモコン
リモコンご注意本機では S VIDEO ボタン、ボタン、OPTION 1 ボタンおよび OPTION 2 ボタンは使用しません。ボタンの機能 1 ON（電源入）ボタン押すと電源が入ります。本機後面にある主電源スイッチが「入」の状態で操作してください。 2 DVI ボタン DVI 端子に接続した機器からの入力信号を選びます。 3 HDMI ボタン HDMI IN 端子に接続した映像機器からの入力信号を選びます。 4 VIDEO ボタン VIDEO IN 端子と COMPONENT 端子に接続した映像機器からの入力信号を、順番に切り換えて選びます。 5 PICTURE ボタン「画質モード」を切り換えます。ボタンを押すごとに、...
Página 19 電池の使用についてリモートコマンダー RM-FW002 には、単 3 型乾電池が 2 個必要です。破裂の原因となりますので、マンガン乾電池またはアルカリ乾電池以外は使わないでください。 9 ID MODE（ON/0-9/SET/C/OFF）ボタン複数のディスプレイを使用しているとき、「インデックス番号」を指定して、特定のディスプレイのみを操作することができます。･ ON ボタン：「インデックス番号」を画面上に表示します。･ 0-9 ボタン：操作したいディスプレイの「インデックス番号」を入力します。･ SET ボタン：入力した「インデックス番号」を設定します。･ C ボタン：入力した「インデックス番号」をクリアします。･ OFF ボタン：通常の画面に戻ります（21 ページ）。 +/– ボタン画像のコントラストを調整します。 +/–...
Página 20: リモコンの便利なボタン
ビデオ、DVD などの映像機器からの入力の場合（PC 入力以外）フル 4:3 の映像ソースワイドズーム PC 入力の場合以下のイラストは解像度 800 × 600 の入力を行った場合です。リアルズームフル 1 フルフル 2 ご注意＊パネル解像度（1,920 × 1,080）より高い解像度の信号を入力した場合、「リアル」は「フル 1」と同じように表示します。＊ FWD-32B1 のみ 1,366 × 768...
Página 21: Id Mode ボタンを使う
ID MODE ボタンを使う設定変更などの操作が終了したら、OFF 複数のディスプレイを使用しているとき、「イボタンを押す。ンデックス番号」を指定して、特定のディスプディスプレイは通常の画面に戻ります。レイのみを操作することができます。 ON ボタンを押す。「インデックス番号」が、画面左下のメニューに黒い文字で表示されます（「インデックス番号」は、1 から 255 の範囲で、あらかじめ各ディスプレイに設定されています）。インデックス番号を訂正するにはインデックス番号 C ボタンを押して、現在入力されている「インデックス番号」を消去します。手順 2 に戻り、新しい「インデックス番号」を入力します。ちょっと一言ディスプレイの「インデックス番号」を変更するには、30 ページの「コントロール設定」の「インデックス番号」をご覧ください。リモコンの 0 から 9 のボタンで、操作したいディスプレイの「インデックス番号」...
Página 22: 電源コードの接続
接続接続上のご注意電源コードの接続･各機器の電源を切ってから接続を行ってください。･接続ケーブルはそれぞれの端子の形状に合った正しいものをお選びください。･接続ケーブルは端子にしっかり差し込んでくださ電源コードを底部の AC IN ソケットに差い。接続が悪いとノイズの原因となります。し込み、AC プラグホルダー（付属）を電･ケーブルを抜くときは必ずプラグを持って抜いてく源コードに取り付ける。ださい。決してケーブルそのものを引っ張らないでください。･接続の詳細については、各機器の取扱説明書をご覧ください。･電源コードのプラグは、AC IN ソケットに、まっすぐ突き当たるまで差し込んでください。･付属の AC プラグホルダーは、使用する電源コードのプラグが確実に固定できる方を選んでお使いください。スピーカーの接続（FWD-55B2/ 46B2/42B2） AC IN ソケット...
Página 23: ケーブルを処理する
ケーブルを処理するケーブルホルダーを使う付属のケーブルホルダー（6 個 FWD-32B1：3 個）を使って、ケーブル類をすっきりとまとめることができます。ケーブルホルダーは、以下のように取り付けます。本機後面 FWD-55B2/46B2/42B2 FWD-32B1...
Página 24: メニュー一覧
メニューの設定メニュー一覧 MENU ボタンを押す。ボタンで設定したいメニューのアイコンを選ぶ。ボタンまたはボタンを押す。メニューの操作を終了するには、MENU ボタンを押します。メニュー表示の言語を変更するメニュー表示とメッセージの言語を、「English」、「Deutsch」、「Français」、「Español」、「Italiano」、「」から選びます。初期設定では「English」（英語）に設定されています（30 ページ）。メニュー画面から以下の項目を設定することができます。メニュー画面設定／変更できる項目画質 /音質画質モード：（25 ページ）画質モード調整（25、26 ページ）音質モード：...
Página 25: 画質/音質メニュー
画質/音質メニュー設定方法は、「メニュー一覧」（24 ページ）をご覧ください。 *：PC 信号入力時は選べません。メニュー機能と操作映像の種類や周囲の明るさに合わせて画質を選べます。画質モードちょっと一言リモコンの PICTURE ボタン（18 ページ）でも、設定を切り換えることができます。ダイナミック映像の輪郭を強調し、コントラストが最大になります。スタンダード標準的な設定です。カスタムより細かく調整します。カンファレンス蛍光灯下でのビデオ会議に適した画質になります。ご注意ご使用の環境やビデオ会議システムによっては効果が少ない場合があります。その場合は、「画質モード調整」で画質を調整するか、「カンファレンス」以外のの設定に切り換えてください。それぞれの「画質モード」で、より細かく画質を調整できます。画質モード調整ご注意･「バックライト」、「NR」、「シネモーション」の設定は、すべての「画質モード」で共通となります。･「色の濃さ」...
Página 26 メニュー機能と操作ダイナミックピクチャー「入」または「切」を選びます。「入」を選ぶと白をより白く、黒をより黒くし画てコントラストを強めます。質モご注意｜「画質モード」が「カンファレンス」のときは、設定できません。ド調ガンマ補正映像の明暗部分のバランスを調整します。高い設定ほど、ガンマ補正が大きく整なります。高／中／低ご注意「画質モード」が「カンファレンス」時は設定できません。色温度お好みに合わせて白色の色調を調整できます。初期設定は、標準値に設定されています。ちょっと一言色調調整画面で「標準」を選ぶと、初期設定に戻すことができます。高青みがかった白色になります。中中間の白色になります。低赤みがかった白色になります。カスタム色調調整画面で、より広い範囲で白色の色調を調整します。明るさ強調「入」または「切」を選びます。「入」を選ぶと、明るさを強調した画質になります。ご注意･「画質モード」が「ダイナミック」時に設定できます。･「入」を選ぶと、...
Página 27 メニュー機能と操作各種「音質モード」によって、スピーカー SS-SPG02（別売）から出力される音質モード音声を調整できます。FWD-32B1 は、内蔵スピーカーから出力される音声を調整できます。ダイナミック高音と低音を強調します。スタンダード標準的な設定です。カスタムより細かく調整します。より細かく音質を調整できます。音質モード調整ちょっと一言「音質モード」で「カスタム」を選ぶと、「高音」または「低音」を調整できます。高音高音の強弱を調整します。低音低音の強弱を調整します。バランススピーカーの左右出力バランスを調整します。サラウンド映像の種類に合わせて、サラウンドモードを選ぶことができます。サラウンド出力をしません。切映画や音楽などのステレオ音声をより臨場感のある音にします。ホール通常の放送やニュース番組のモノラル音声を擬似的にステレオ音声にして臨場感シミュレートを高めます。標準「取消」または「実行」を選びます。「実行」を選ぶと、「音質モード調整」のすべての設定項目が初期設定に戻ります。...
Página 28: 画面メニュー
画面メニュー設定方法は、「メニュー一覧」（24 ページ）をご覧ください。ご注意信号を入力していないときは、「アスペクト」と「画面調整」の設定はできません。メニュー機能と操作本機を複数台接続して、ビデオウォールの構成を設定できます。マルチディスプレイ設定ご注意･ビデオ入力時は、現在設定している「アスペクト」に近い映像を表示しますが、PC 入力時は、「アスペクト」の「フル 2」の表示になります。･「ポジション設定」を右下に設定すると、「LED」を「切」にしても、1 インジケーターが緑色に点灯します。インジケーターは、無信号時／未対応信号時も含め、ディスプレイがオフ（スタンバイ）時、異常検出時、スリープ状態時にも点灯します。･ 480i、576i、1080/50i、1080/60i、1080/24psf 信号には対応しません。マルチディスプレイビデオウォールの構成を設定します。切 1 画面表示になります。 2 × 2 本機を縦横それぞれに２、３、４台と複数台接続する場合に設定します。 3 × 3 4 ×...
Página 29 フル 1 ** アスペクト比を保ったまま、映像を画面垂直方向いっぱいに拡大します。映像の周囲に黒い帯が出る場合があります。フル 2 ** 映像を画面いっぱいに拡大します。リアル ** 映像を元のままのドット数で表示します。ご注意パネル解像度（1,920 × 1,080、FWD-32B1 は 1366 × 768）より高い解像度の信号を入力した場合、「フル 1」のように表示します。画面の大きさや位置を調整します。画面調整ご注意 PC 信号をデジタル入力（DVI IN または HDMI IN）した場合は、「自動調整」、「画位相」、「ドットピッチ」は設定できません。自動調整 ** 「取消」または「実行」を選びます。...
Página 30: 設定メニュー
設定メニュー設定方法は、「メニュー一覧」（24 ページ）をご覧ください。メニュー機能と操作メニュー表示する言語を設定します。「English」、「Deutsch」、「Français」、言語「Español」、「Italiano」、「日本語」の中から選びます。時刻合わせ、内蔵時計の表示、およびあらかじめ決めた時間に自動的に電源をタイマー設定入／切するタイマー機能を設定できます。ご注意長期間、主電源オフもしくは電源コードが抜かれていた場合、時刻が大幅にずれることがあります。この場合には再度時計の設定を行ってください。時刻設定年月日と時刻を設定します。日付設定年月日を設定します。曜日は自動設定します。時間設定時刻を設定します。時計表示「入」または「切」を選びます。「入」を選ぶと、リモコンの DISPLAY ボタンを押したときに、設定した現在時刻を表示します。電源タイマー自動的に電源を入／切する時間や曜日を設定します。...
Página 31 メニュー機能と操作本体＋リモコン本体ボタンおよびリモコンでの操作を有効にします。詳細本体のみ本体ボタンでのみ操作を有効にします。本体ボタンでのみ、この項目を設定で設きます。定リモコンのみリモコンでのみ操作を有効にします。リモコンでのみ、この項目を設定できます。自動画面調整「入」または「切」を選びます。「入」を選ぶと、各入力信号ごとに調整値（サイズ、位置など）を保存し、最後の調整値を自動的に適用します。ご注意 RGB 入力時のみ有効です。オートシャットオフ「入」または「切」を選びます。「入」を選ぶと、DVI 入力、HDMI 入力、 HD15（RGB/COMPONENT）入力、COMPONENT 入力に無信号の状態が約 30 秒続いた場合、自動的にスタンバイ状態またはパワーセービング状態になります。 VIDEO 入力に無信号の状態が約 5 分続いた場合、自動的にスタンバイ状態になります。ちょっと一言･「スクリーンセーバー」が「切」のときに、設定が有効になります。･「DPMS」を「入」にするとパワーセービング状態を有効にするための設定を、選択できます。 DPMS 「入」または「切」を選びます。...
Página 32 メニュー機能と操作カラー方式「NTSC」または「PAL」から映像信号のカラー方式を選びます。「自動」を選詳ぶと、入力信号のカラー方式を自動的に判別します。細設ご注意定 VIDEO IN 端子からの信号（コンポジットビデオ信号）入力時に設定できます。 RGB 信号 1280 × 720/60、720 × 480/60 または 1920 × 1080/60 の RGB 入力信号を、映像信号として表示するか、PC 信号として表示するかを設定します。入力端子 HD15/DVI/HDMI に応じて「HD15」、「DVI」、「HDMI」を選び、それぞれ「映像信号」または「PC」から選んでください。「HD15」、「DVI」、「HDMI」の各設定は、それぞれ以下の入力端子に対応しています。...
Página 33 メニュー機能と操作 HDMI 機器制御 HDMI 入力端子に HDMI 機器制御対応の機器を接続すると、それぞれの機器詳間で連動した操作ができます。細設ご注意定本機や接続機器の電源の入／切はリモコンで操作してください。 HDMI 機器制御「入」または「切」を選びます。「入」を選ぶと、HDMI 機器制御が有効になり、「オフ連動」と「オン連動」の設定ができるようになります。ご注意･接続した機器が HDMI 機器制御に対応していて、HDMI 機器制御ができるように設定されている必要があります。･ HDMI 機器によっては本機と連動しない場合があります。オフ連動「入」または「切」を選びます。「入」を選ぶと、本機の電源を切るときに、接続した HDMI 機器の電源も連動して切れます。オン連動「入」または「切」を選びます。「入」を選ぶと、接続した HDMI 機器で再生などの操作をしたときに、本機の電源も連動して入ります。...
Página 34: ネットワーク機能を使う準備をする
ネットワーク機能 IP アドレスを設定するネットワーク機能を本機は、10BASE-T/100BASE-TX の LAN ケー使う準備をするブルでネットワークに接続することができます。本機を LAN に接続して使用するときは、次の使用上のご注意どちらかの方法で本機の IP アドレスを設定します。IP アドレスの割り当てについては、サー･本機のソフトウェアの仕様は、改良のため予バーの管理者にお問い合わせください。告なく変更することがありますが、ご了承く･固定の IP アドレスを本機に設定するださい。通常はこの方法で使用することを推奨しま･アプリケーションソフトウェアは、この取扱す。説明書の画面と一部異なる場合があります。･ IP アドレスを自動取得する･安全のために該当ポートには過電圧が加わる本機を接続するネットワーク上に DHCP サー恐れのないネットワークに接続してくださ...
Página 35 固定の IP アドレスを本機に設定するご注意 MENU ボタンを押してメインメニューを IP アドレスが正しく設定されていないと、原因に応じて、次のようなエラーコードが表示されます。表示させる。 Error 1：通信エラー「設定」をボタンで選び、ボタン Error 2：IP アドレスがほかで使われている Error 3：IP アドレスの設定不備を押す。 Error 4：Gateway address の設定不備 Error 5：Primary DNS の設定不備「詳細設定」をボタンで選び、ボ Error 6：Secondary DNS の設定不備タンを押す。 Error 7：Subnet mask の設定不備「IP Address Setup」を...
Página 36: Pc で操作する
各画面の設定項目 PC で操作する本機の LAN 機能を使用した場合 Information 画面ディスプレイをコントロールする Model Name（モデル名）や Serial No.（シリア PC の画面上でディスプレイの各種設定ができル番号）などのディスプレイの情報や、ます。 POWER（電源）や INPUT（入力信号）などの本機、PC、ルーターまたはハブがネットワークディスプレイの現在の状態などを表示します。ケーブルで接続されていることを確認し、ディこの画面は確認のみで、設定の変更はできませスプレイと PC、ルーターまたはハブの電源をん。入れてください。ディスプレイコントロール画面は、機能別に Conﬁgure 画面 Information 画面、Conﬁgure 画面、Control 画面、Setup 画面の 4 画面を表示できます。 Timer（タイマー）タイマーを設定します。 ◆ボタンの働きについて詳しくは、ディスプレ...
Página 37 Password（パスワード）ご注意管理者、ユーザーそれぞれに名前とパスワード･入力信号がビデオで、映像信号のカラー方式がを設定できます。管理者の名前は「root」に固 NTSC でない場合、「Phase」は調整できません。定されています。･「Chroma」、「Phase」は、PC 入力時は調整できま最大入力文字数は、それぞれ 8 文字です。せん。ユーザー名とパスワードを設定すると、本機の･「ASPECT 」における「Normal 」はビデオ入力時ディスプレイコントロール画面を呼び出したとの「4：3 」、PC 入力時の「リアル」にあたります。きに、Network Password（ネットワークパスワード）入力画面が表示されるようになりま Setup 画面す。ネットワーク上の安全のために、ユーザー Network Password（ネットワークパスワード）名とパスワードを設定して使用することを推奨を設定するための画面が表示されます。お買いします。上げ時は、次のように設定されています。 Name： root Mail Report （メールレポートの設定）...
Página 38 ご注意以下の項目が設定されていないか、設定が正しくない場合には、エラーメッセージが表示され、テストメールは送信できません。･送信先のアドレス･メールアカウントのメールアドレスと送信メールサーバー（SMTP） Advanced（高度な設定）ネットワーク上で各種アプリケーションを利用可能にする高度な設定を行います。ご利用のアプリケーションの設定要求とあわせてご確認ください。 Advertisement ネットワーク上での Advertisement、 Broadcast の設定を行います。 ID Talk ID Talk の設定を行います。ID Talk とは、ネットワーク経由で本機を操作するためのプロトコルです。ID Talk によって、色温度やガンマなどさまざまな調整や設定ができるようになります。使用可能な ID Talk コマンドについて詳しくはサービスセンターにお問い合わせください。 SNMP 本機は SNMP に対応したネットワーク機器です。標準...
Página 39: 故障かな？と思ったら
その他の情報故障かな？と思ったら 1 インジケーターが赤く点滅していないか確認する。点滅している場合自己診断機能が働いています。 1 インジケーターの点滅回数および消灯時間をはかる。たとえば、2 回点滅→ 3 秒消灯→ 2 回点滅となります。本機の 1（POWER）スイッチおよび主電源スイッチを押して電源を切り、電源コードを抜く。お買い上げ店またはソニーサービス窓口にインジケーターの点滅状態（点滅回数および消灯時間）をお知らせください。点滅していない場合以下の表の項目を点検する。それでも正常に動作しないときは、お買い上げ店またはソニーサービス窓口に修理を依頼する。こんなときは原因と対処のしかた本機の電源スイッチおよびコントロー･「コントロール設定」を確認してください（30 ページ）。ルボタンが働かない。･主電源スイッチが「切」になっていないか確認してください 1（POWER）スイッチまたはリモコンの ON（電源入）ボタンを「入」に（15 ページ）しても、電源が入らない。 HD15（RGB/COMPONENT）･本機がスタンバイ状態のときや AC 電源が Oﬀ しているときは OUT 端子から映像信号が出力されな...
Página 40 こんなときは原因と対処のしかた音が出ない／音にノイズが混じる。画像は表示されているが、音声･音量を確認してください。が出ない。･リモコンのまたは＋を押して「消音」を画面から消してください（19 ページ）。･「スピーカー出力」の設定を確認してください（30 ページ）。リモコンが動かない。･電池の＋/−が正しく挿入されているか確認してください。もしくは電池を交換してください。･リモコンを本機のリモコンセンサーに向けてください。･リモコンセンサーのまわりに障害物を置かないようにしてください。･「コントロール設定」を確認してください（30 ページ）。･蛍光灯によってリモコンの操作に障害が出る場合があります。蛍光灯を消してみてください。ネットワークに接続できない。･ REMOTE 端子にケーブルを奥までしっかり差し込んでください。･ PC のネットワーク設定を確認してください。･「設定」メニューの「オールリセット」で初期設定に戻し、再...
Página 41 水平周波数垂直周波入力信号一覧表解像度（kHz）数（Hz） 25 1400 × 1050@60 Hz 65.3 ＊（CVT） PC 信号 26 1600 × 1200@60 Hz 74.5 水平周波数垂直周波解像度＊（CVT）（kHz）数（Hz） a） 27 1920 ×1080@60Hz 66.6 1 VGA -1 （VGA 31.5 350） 2 640 ×...
Página 42 入力信号／ディスプレイ設定情報の画面表示画面表示意味 640 × 480/60 PC 信号が入力されています。（例） 480/60I（例）コンポーネント信号が入力されています。 NTSC（例）ビデオ信号が入力されています。標準信号ではあり標準信号でない信号が入力さません。れています。信号がありません。入力信号がありません。 Component Component 入力が選択されています。 HD15 HD15 入力が選択されています。「RGB/YUV」は「自動」に設定されています。 HD15 RGB HD15 入力が選択されています。「RGB/YUV」は「RGB」に設定されています。 HD15 HD15 入力が選択されてい...
Página 43 SPEAKER スピーカー出力（L/R）周波数カラー方式 NTSC/PAL （FWD-32B1 6Ω 7W + 7W 入力信号 41 ページをご覧ください。を除く）内蔵スピーカー出力（L/R）ピクセルピッチ FWD-32B1 （FWD-32B1） 0.51（水平）mm × 0.51（垂直）mm 6Ω 7W + 7W FWD-55B2 その他 0.63（水平）mm × 0.63（垂直）mm FWD-46B2 電源 AC 100 〜 240 V、50/60 Hz 0.53（水平）mm × 0.53（垂直）mm FWD-32B1：1.1 A（最大）...
Página 44 FWD-55B2/46B2/42B2（6）赤接地（GND）変換プラグアダプター（1）リモコン RM-FW002（1）緑接地（GND）単 3 形マンガン乾電池（2）青接地（GND）取扱説明書（1）保証書（ソニー業務用商品相談窓口未使用のご案内）（1）接地（GND）接地（GND）別売アクセサリーディスプレイスタンド SU-S02 スピーカー SS-SPG02（FWD-32B1 水平同期信号、コンポジット同期を除く）信号またはコンポジットビデオ信号（同期信号として）本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。垂直同期信号この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的とご注意していますが、この装置がラジオやテレビコンポーネント信号を入力する際は 13、14 ピンに同ジョン受信機に近接して使用されると、受信期信号を入力しないでください。画像が正しく表示さ...
Página 45 索引あた DVI 端子 DVI ボタン 25, 27 明るさダイナミック DVI IN端子明るさ強調ダイナミックピクチャー 20, 24, 29 24, 30 アスペクトタイマー設定色あいタイル 24, 30 ECOモード色温度低音 ENTERボタン色の濃さ電源/スタンバイインジケーター Error Report 19, 21, 30 インデックス番号 24, 33 インフォメーション...
Página 46 Setup画面 SNMP SPEAKER端子 Speed Setup STANDBYボタン Status Report VIDEO IN端子 VIDEO ボタン...
Página 48: Owner's Record
All interface cables used to connect peripherals must provided below. Refer to these numbers whenever you be shielded in order to comply with the limits for a call upon your Sony dealer regarding this product. digital device pursuant to Subpart B of Part 15 of FCC Rules.
Página 49 The socket-outlet should be installed near the equipment and be easily accessible. For the customers in Europe The manufacturer of this product is Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. The Authorized Representative for EMC and product safety is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.
Página 50 For the customers in the USA (FWD-32B1 only) Lamp in this product contains mercury. Disposal of these materials may be regulated due to environmental considerations. For disposal or recycling information, please contact your local authorities or the the Telecommunications Industry Association (www.eiae.org).
Página 51 Table of Contents Introduction Precautions ..........................6 Recommendations on Installation .....................8 Location and Function of Parts and Controls Front............................10 Rear ............................11 Remote Control ........................16 Button Description......................16 Useful buttons on the Remote Control ................18 Using the Wide Mode....................18 Using the ID MODE button ...................19 Connections Connecting the Speakers (FWD-55B2/46B2/42B2) ..............20 Connecting the AC Power Cord ....................20...
Página 52: Introduction
• Always verify that the unit is operating properly before because that can damage the screen surface. use. SONY WILL NOT BE LIABLE FOR DAMAGES The display screen has a special surface treatment. OF ANY KIND INCLUDING, BUT NOT LIMITED TO,...
Página 54: Recommendations On Installation
• When using the stand, you use the applicable Tabletop Stand SU-S02 (not supplied).For the fitting method, see the installation manual of the Tabletop Stand. • Consult with Sony qualified personnel for wall mount installation. • Regarding the installation of hardware such as brackets, screws, or bolts, we cannot specify the products.
Página 55 When mounting the display horizontally Front 25 (9 25 (9 5 (2 Side Units: cm (inches) When mounting the display vertically Front 20 (7 Make sure that the (POWER) switch is at the lower left. 10 (4 Side 5 (2 Units: cm (inches)
Página 56: Location And Function Of Parts And Controls
Location and Function of Parts and Controls Front Parts Description 1 1 (Power/Standby) • Lights up in green when the display is switched on. indicator • Lights up in red when the display is in standby mode. Lights up in orange when the display enters the power saving mode while a signal is input from a PC.
Página 57: Rear
Rear FWD-55B2/46B2/42B2 FWD-32B1...
Página 58 Description 1 Mounting bracket Screw holes conforming to VESA standard. installation holes Pitch: 200 mm × 200 mm (FWD-32B1) 400 mm × 400 mm (FWD-55B2/46B2/42B2) Note Use screws with the proper thread and length, and tighten to the proper torque.
Página 59 Parts Description 8AC IN socket Connect the supplied AC power cord to this socket and to a wall outlet (page 20). Once you connect the AC power cord and turn on main power switch, the indicator lights up in red and the display goes into the standby mode. / (main power) switch Turn the main power switch to “ON”(press the side) when setting up the display.
Página 60 Be sure to use only an HDMI cable (not supplied) that bears the HDMI logo. We recommend that you use a Sony HDMI cable (high speed type). HDMI, High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing...
Página 61 • This connector enables remote control of the display using the RS-232C protocol. For qj REMOTE (STRAIGHT) details, contact your authorized Sony dealer. (D-sub 9-pin) Note When using this connector, select “RS-232C” in “Network Port”. (page 31) qk REMOTE ( Serves to connect the display to a network, using a 10BASE-T/100BASE-TX LAN cable.
Página 62: Remote Control
Remote Control Note You cannot use the S VIDEO button, button, the OPTION1 button and the OPTION2 button on this display. Button Description 1 ON (power-on) button Press to turn the display on. Operate when the main power switch on the rear of the display is “ON.”...
Página 63 Installing batteries Two size AA (R6) batteries are supplied for Remote Control RM-FW002. To avoid risk of explosion, use size AA (R6) manganese or alkaline batteries. 9 ID MODE (ON/0-9/SET/C/OFF) buttons You can operate a specific display by entering the "Index Number" of that display without affecting other displays installed at the same time.
Página 64: Useful Buttons On The Remote Control
Illustrations below indicate the input resolution of 800×600 Real Zoom Full 1 Full Full 2 Note If the input resolution is higher than the panel resolution (1,920 1,080)*, the display of “Real” is the same as × “Full 1”. * FWD-32B1: 1,366 × 768...
Página 65: Using The Id Mode Button
Using the ID MODE button When all of the setting changes have been You can operate a specific display by entering the completed, press OFF button. "Index Number" of that display without affecting The display returns to the normal screen. other displays installed at the same time.
Página 66: Connections
Connections Before you start Connecting the AC • First make sure that the power of each piece of equipment is turned off. • Use cables suitable for the equipment to be connected. Power Cord • Connect the cables, fully inserting them into the connectors or jacks.
Página 67: Cable Management
Cable Management Using the cable holders You can neatly bundle the cables with the cable holders (×6 FWD-32B1: ×3) provided. Attach the cable holders as shown in the illustrations below. Rear FWD-55B2/46B2/42B2 FWD-32B1...
Página 68: Using The Settings
Using the Settings Overview of the Menus Press MENU button. Press to highlight the desired menu icon. Press To exit the menu, press MENU button. To change the on-screen language Select the desired language for on-screen settings and messages from “English”, “Deutsch”, “Français”, “Español”, “Italiano”...
Página 69: Picture/Sound Settings
Picture/Sound Settings For the setting method, see “Overview of the Menus” (page 22). *: Not selected during PC input. Menu Function and operation You can choose a picture quality to match your picture type and surrounding brightness. Picture Mode To change from one “Picture Mode” option to another, you can also use PICTURE button (page 16) on the remote control instead.
Página 70 Menu Function and operation Dynamic Picture Select “On” or “Off”. Select “On” to enhance contrast by making white brighter and black darker. Note You cannot set “Dynamic Picture” when “Picture Mode” is set to “Conference”. Gamma Correct. Balances the light and dark portions of pictures. Higher settings have larger gamma correction.
Página 71 Menu Function and operation You can adjust the sound output from the speakers SS-SPG02 (not supplied) with various Sound Mode “Sound Mode” settings. For FWD-32B1, you can adjust the sound output from the internal speakers. Dynamic Enhances treble and bass.
Página 72: Screen Settings
Screen Settings For the setting method, see “Overview of the Menus” (page 22). Note If no signal is being input, “Aspect” and “Adjust Screen” cannot be set. Menu Function and operation Allows you to make settings for connecting multiple displays to form a video wall. Multi Display Notes •...
Página 73 Displays the picture in its original number of dots. Note If the input resolution is higher than the panel resolution (1,920 × 1,080, FWD-32B1: 1366 × 768), the display of “Real” is the same as “Full 1”. Adjust screen size and position.
Página 74: Setup Settings
Setup Settings For the setting method, see the section of “Overview of the Menus” (page 22). Menu Function and operation Select from the language settings shown. Select “English”, “Deutsch”, “Français”, Language “Español”, “Italiano” or “ ”. You can adjust time, display the built-in clock, or set the timer to make the display Timer Setting power on/off at a predetermined time.
Página 75 Menu Function and operation Control Mode Set to control the display from the remote control or from the display. Note When this item is operated, the available modes will differ depending on whether you select by the remote control or the display. When setting this item with button on the remote control, you can select only “Display+Remote”...
Página 76 Menu Function and operation Sync Mode Set the type of signal input at pin 13 of the HD15 (RGB/COMPONENT) IN connector. Notes • “Sync Mode” is available only when analog RGB signal is input to HD15 connector. • There are some inputs for which only “H/Comp” can be selected. In this case, input horizontal/vertical synchronization signals through the pin 13 or 14 of the connectors.
Página 77: Hdmi Control
Menu Function and operation Network Port Sets which terminal connects to the PC when the display is remote controlled by the Notes • You cannot use REMOTE (STRAIGHT) and REMOTE ( ) simultaneously. • Select “LAN” when performing “IP Address Setup” or “Speed Setup”. RS-232C Select when connecting the display and PC via the REMOTE (STRAIGHT) connector.
Página 78: Network Functions
Network Functions Setting an IP address Preparations for Using The display can be connected to a network with 10BASE-T/100BASE-TX LAN cable. the Network Functions When connected to a LAN, the IP addresses of the display can be set using one of the following two methods.
Página 79: Setting A Communication Speed
Assigning a fixed IP address to the display Note When an IP address is not set properly, the following error Press MENU to bring up the main menu. codes will be displayed in accordance with the error cause. Error 1: Communication error Select “Setup”...
Página 80: Pc Operation
Setting items on respective screens PC Operation When using the LAN function of the display Information screen Controlling the display This screen shows the model name, serial number and You can make various display settings on the screen other display information, as well as the power status of the PC.
Página 81: Setup Screen
Phase +/– buttons Password Adjust the color balance. The administrator and user name and password information can be entered here. The administrator name is fixed to “root”. Reset button Resets the settings from “Contrast” to “Phase” to their Each can be a maximum of 8 characters long. factory default values.
Página 82 Sony dealer. SNMP The display is a network equipment which supports SNMP (Simple Network Management Protocol). Besides standard MIB-II, Sony Enterprise MIB is also supported. This screen allows making settings for SNMP. For information about supported SNMP commands, contact your local Sony dealer.
Página 83: Other Information
Press 1 (POWER) switch on the display and the main power switch to switch off the power, then disconnect the power cord. Inform your dealer or Sony service center of how the indicator flashes (the number of flashes and the duration of light out).
Página 84 Problem Possible Remedies No sound/Noisy sound. Picture displayed, no sound. • Check the volume control. • Press on the remote control or + so that “Muting” disappears from the screen (page 17). • Check the setting of “Speaker Out” (page 28). •...
Página 85: Input Signal Reference Chart
TV/Video signals Input Signal Reference Available Inputs Resolution Video Component HDMI Chart 1 480/60i 2 480/60p 3 575/50i PC signals vertical 4 576/50p horizontal frequency Resolution frequency 5 720/50p (Hz) (kHz) 6 720/60p 1 VGA -1 (VGA 350) 31.5 7 1080/50i 2 640 ×...
Página 86 Actual on-screen display of the input signal and the display’s status On-screen Significance display 640 × 480 / 60 (e.g.) The selected input signal is a PC signal. 480 / 60I (e.g.) The selected input signal is component video. NTSC (e.g.) The selected input signal is video signal.
Página 87: Specifications
Power requirements (vertical) mm (27 in. × 15 in.) 100 V to 240 V AC, 50/60 Hz, FWD-55B2 FWD-32B1: 1.1 A (Maximum) 1,209.6 (horizontal) mm × 680.4 FWD-55B2: 1.5 A (Maximum) (vertical) mm (47 in. × 26 in.) FWD-46B2: 1.3 A (Maximum) FWD-46B2 FWD-42B2: 1.4 A (Maximum)
Página 88: Pin Assignment
AC power cord (1) AC plug holder (2) Cable holder Note FWD-32B1 (3) When inputting a component signal, be sure not to input sync signals to pins 13 and 14. If you do so, the picture may not be FWD-55B2/46B2/42B2 (6) displayed properly.
Página 89 Index Numerics 4:3 18, 27 Gamma Correct. 24 Real 18, 27 REMOTE connector 15 Remote control sensor 10 AC IN socket 13, 20 H Shift 27 Reset 24, 25, 27 Address 35 H Size 27 RETURN button 12 Adjust Screen 22, 27 HD15 (RGB/COMPONENT) RGB Signal 30 Advanced 36...
Página 90 NMB-003 du Canada. La prise doit être près de l’appareil et facile d’accès. Pour les clients en Europe Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japon. Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.
Página 91 Table des matières Introduction Précautions ..........................4 Recommandations pour l’installation ..................6 Emplacement et fonction des pièces et commandes Avant ............................8 Arrière ............................9 Télécommande ........................14 Description des touches.....................14 Touches utiles de la télécommande...................16 Utilisation du Mode cinéma...................16 Utilisation de la touche ID MODE .................17 Raccordements Raccordement des enceintes (FWD-55B2/46B2/42B2)............18 Raccordement du cordon d’alimentation secteur..............18...
Página 92: Introduction
• Si l’écran est excessivement sale, nettoyez-le à l’aide d’un • Assurez-vous toujours que cet appareil fonctionne chiffon de nettoyage légèrement humidifié avec de l’eau. correctement avant de l'utiliser. SONY DÉCLINE • N’utilisez jamais d’alcool, d’essence, de dissolvant, de TOUTE RESPONSABILITÉ QUANT AUX détergent acide ou alcalin, de produits nettoyants abrasifs...
Página 93 Vous pourriez en avoir de nouveau besoin pour transporter l’appareil ultérieurement. Lors du transport de l’appareil, remballez-le comme illustré sur le carton. Pour toute question au sujet de cet appareil, consultez un distributeur Sony agréé. Illustrations Les illustrations d’écran dans le mode d’emploi représentent le FWD-46B2.
Página 94: Recommandations Pour L'iNstallation
SU-S02 (non fourni). Pour la fixation de celui-ci, reportez-vous à sa notice d’installation. • Consultez un personnel qualifié Sony pour l’installation du système de fixation au mur. • Nous ne pouvons pas spécifier les produits utilisés en ce qui concerne l’installation du matériel tels que les...
Página 95 Montage horizontal de l’écran Avant 25 (9 25 (9 Côté 5 (2 Unités : cm (pouces) Montage vertical de l’écran Avant 20 (7 Assurez-vous l’interrupteur 1 (POWER) se trouve en bas à gauche. 10 (4 Côté 5 (2 Unités : cm (pouces)
Página 96: Emplacement Et Fonction Des Pièces Et Commandes
Emplacement et fonction des pièces et commandes Avant Pièces Description 1 Témoin 1 (Alimentation/ • S’allume en vert lors de la mise sous tension de l’écran. Veille) • S’allume en rouge lorsque l’écran est en mode de veille. S’allume en orange lorsque l’écran passe en mode d’économie d’énergie alors qu’il reçoit un signal provenant d’un ordinateur.
Página 97: Arrière
Arrière FWD-55B2/46B2/42B2 FWD-32B1...
Página 98 1 Trous d'installation de la Trous pour vis conformes à la norme VESA. plaque de montage Pas : 200 mm×200 mm (FWD-32B1) 400 mm×400 mm (FWD-55B2/46B2/42B2) Remarque Utilisez des vis de filetage et de longueur appropriés et serrez-les au couple approprié.
Página 99 Pièces Description 8 Prise AC IN Raccordez le cordon d’alimentation secteur fourni à cette prise et à une prise murale (page 18). Une fois le cordon d’alimentation raccordé et l’interrupteur d’alimentation activé, le témoin s’allume en rouge et l’écran se met en veille. 9 Interrupteur Mettez l’interrupteur d’alimentation principale sur «...
Página 100 Remarque Veillez à utiliser uniquement un câble HDMI (non fourni) portant le logo HDMI. Il est conseillé d’utiliser un câble HDMI Sony (type rapide). HDMI, High-Definition Multimedia Interface et le HDMI Logo sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.
Página 101 REMOTE (STRAIGHT) • Ce connecteur permet de commander l’écran à l’aide du protocole RS-232C. Pour plus de détails, contactez votre revendeur agréé Sony. (D-sub à 9 broches) Remarque Lorsque vous utilisez ce connecteur, sélectionnez « RS-232C » dans « Port réseau ».
Página 102: Télécommande
Télécommande Remarque Vous ne pouvez pas utiliser la touche S VIDEO, la touche , la touche OPTION1 et la touche OPTION2 de cet écran. Description des touches 1 Touche ON (alimentation) Appuyez sur cette touche pour mettre l’écran sous tension. Vous pouvez l’utiliser lorsque l’interrupteur d’alimentation principale à...
Página 103 Mise en place des piles Deux piles de format AA (R6) sont fournies pour la télécommande RM-FW002. Pour éviter tout risqué d’explosion, utilisez des piles de format AA (R6) au manganèse ou des piles alcalines. 9 Touches ID MODE (Touche ON/0-9/SET/C/OFF) Vous pouvez utiliser un écran précis en indiquant le «...
Página 104: Touches Utiles De La Télécommande
Plein écran Plein écran 2 Remarque Si la résolution du signal est supérieure à la résolution de l’écran (1 920 1 080)*, l’affichage sera identique avec × « Réel » « Plein écran 1 » * FWD-32B1: 1 366 × 768...
Página 105: Utilisation De La Touche Id Mode
Utilisation de la touche ID MODE Lorsque toutes les modifications de Vous pouvez utiliser un écran précis en indiquant le réglages sont terminées, appuyez sur la « Numéro d’index » de cet écran sans agir sur d’autres touche OFF. écrans installés parallèlement. L’affichage revient à...
Página 106: Raccordements
Raccordements Avant de commencer Raccordement du • Assurez-vous dans un premier temps que tous les appareils sont hors tension. • Utilisez des câbles adaptés aux appareils à raccorder. cordon d’alimentation • Insérez les câbles à fond dans les connecteurs ou les prises.
Página 107: Rangement Des Câbles
Rangement des câbles Utilisation des porte-câbles Vous pouvez regrouper les câbles en un faisceau net avec les porte-câbles (×6 FWD-32B1 : ×3) fournis. Fixez les porte-câbles comme indiqué dans l’illustration ci-dessous. Arrière FWD-55B2/46B2/42B2 FWD-32B1...
Página 108: Utilisation Des Réglages
Utilisation des réglages Description générale des menus Appuyez sur la touche MENU. Appuyez sur pour sélectionner l’icône du menu de votre choix. Appuyez sur Pour quitter le menu, appuyez sur la touche MENU. Pour modifier la langue d’affichage à l’écran Sélectionnez la langue souhaitée pour l’affichage des messages et des réglages parmi les langues suivantes : «...
Página 109: Réglages Image/Son
Réglages Image/Son Pour la méthode de réglage, voir « Description générale des menus » (page 20). *: Non sélectionné dans le cas d’un signal d’ordinateur. Menu Fonction et opération Vous pouvez choisir une qualité d’image en fonction du type d’image et de la luminosité Mode de l’image ambiante.
Página 110 Menu Fonction et opération Image Dynamique Sélectionnez « Oui » ou « Non ». Sélectionnez « Oui » pour améliorer le contraste en rendant le blanc plus lumineux et le noir plus sombre. Remarque Vous ne pouvez pas régler « Image Dynamique » lorsque le « Mode de l’image » a pour réglage «...
Página 111 Vous pouvez régler le son reproduit par les enceintes SS-SPG02 (non fournies) à l’aide Mode du son des différents réglages du « Mode du son ». Dans le cas du FWD-32B1, vous pouvez régler la sortie sonore des haut-parleurs internes.
Página 112: Réglages Écran
Réglages Écran Pour la méthode de réglage, voir « Description générale des menus » (page 20). Remarque Si aucun signal n’est reçu, « Format » et « Réglage écran » ne pourront pas être réglés. Menu Fonction et opération Permet d’effectuer des réglages pour raccorder plusieurs écrans afin de former un mur vidéo. Affichage multiple Remarques •...
Página 113 * Non sélectionné dans le cas d’un signal d’ordinateur. **Sélectionné dans le cas d’un signal d’ordinateur. Menu Fonction et opération Changez le format de l’écran. Pour plus de détails, voir page 16. Format Conseils • Pour passer de l’option « Format » à une autre, vous pouvez également utiliser la touche de la télécommande.
Página 114: Réglages Réglage
Réglages Réglage Pour la méthode de réglage, voir la section de « Description générale des menus » (page 20). Menu Fonction et opération Sélectionnez une des langues suivantes. Vous avez le choix entre « English », Langue « Deutsch », « Français », « Español », « Italiano » ou « ».
Página 115 Menu Fonction et opération Mode de contrôle Précisez si vous voulez agir sur l’écran depuis la télécommande ou l’écran. Remarque Lorsque vous choisissez ce paramètre, les modes disponibles varient selon que vous effectuez la sélection à partir de la télécommande ou de l’écran. Lors du réglage de cette option avec la touche de la télécommande, vous pouvez sélectionner uniquement «...
Página 116 Menu Fonction et opération Mode sync. Désignez le type de signal transmis à la broche 13 du connecteur Connecteur HD15 (RGB/COMPONENT) IN. Remarques • « Mode sync. » n’est disponible que lorsqu’un signal RVB analogique est transmis au connecteur HD15. •...
Página 117 Menu Fonction et opération Port réseau Désigne le terminal connecté à l’ordinateur quand l’écran est contrôlé par l’ordinateur. Remarques • Il n’est pas possible d’utiliser REMOTE (STRAIGHT) et REMOTE ( simultanément. • Sélectionnez « LAN » pour les réglages de « IP Address Setup » ou « Speed Setup ».
Página 118: Fonctions Réseau
Fonctions réseau Définition d’une adresse IP Préparation à L’écran peut être connecté à un réseau à l’aide du câble LAN 10BASE-T/100BASE-TX. l’utilisation des En cas de raccordement à un réseau LAN, les adresses IP de l’écran peuvent être définies en utilisant l’une fonctions réseau des deux méthodes suivantes.
Página 119: Définition D'uNe Vitesse De Communication
Attribution d’une adresse IP fixe à l’écran Remarque Lorsqu’une adresse IP n’est pas définie correctement, les Appuyez sur MENU pour afficher le menu codes d’erreur suivants s’affichent, selon la cause de l’erreur. principal. Erreur 1 : erreur de communication Erreur 2 : l’adresse IP spécifiée est déjà utilisée par un autre Sélectionnez «...
Página 120: Utilisation D'uN Ordinateur
Configuration des paramètres sur Utilisation d’un chaque écran En cas d’utilisation de la fonction LAN de l’écran ordinateur Fenêtre Information (Informations) Contrôle de l’écran Cette fenêtre affiche le nom du modèle, le numéro de série et d’autres informations, ainsi que l’état de Vous pouvez effectuer différents réglages de l’écran à...
Página 121: Mail Account (Compte De Messagerie)
Sélectionnez « Obtain an IP address (DHCP) » Boutons Phase (Phase) +/– Permettent de régler la balance des couleurs. (Obtenir une adresse IP (DHCP)) pour obtenir une adresse automatiquement auprès du serveur DHCP. Notez qu’en pareil cas, l’adresse IP peut changer Bouton Reset (Réinitialisation) Permet de rétablir les réglages par défaut de chaque fois que l’écran installé...
Página 122 SNMP L’écran est un périphérique réseau prenant en charge le protocole SNMP (Simple Network Management Protocol). Outre le MIB-II standard, Sony Enterprise MIB est également pris en charge. Cette fenêtre permet également d’effectuer les réglages SNMP. Pour plus de détails sur les commandes SNMP prises en charge, contactez votre revendeur Sony local.
Página 123: Informations Supplémentaires
Appuyez sur l'interrupteur 1 (POWER) sur l’écran et sur l'interrupteur d’alimentation principale pour le mettre hors tension, puis débranchez le cordon d’alimentation. Contactez votre revendeur ou un centre de service Sony et indiquez la séquence de clignotement (nombre de clignotements et durée d’extinction).
Página 124 Problème Solution possible Pas de son/Son parasité. Image affichée, pas de son. • Vérifiez la commande du volume. • Appuyez sur de la télécommande ou sur + de sorte que « Muting » (Sourdine) disparaisse de l’écran (page 15). • Vérifiez le réglage de « Sortie haut-p. » (page 26). La télécommande ne fonctionne •...
Página 125: Tableau De Référence Des Signaux D'eNtrée
Signaux TV/Vidéo Tableau de référence Entrées disponibles Résolution Vidéo Composantes DVI HDMI des signaux d’entrée 1 480/60i 2 480/60p 3 575/50i Signaux d’ordinateur 4 576/50p Fréquence Fréquence verticale 5 720/50p Résolution horizontale (Hz) (kHz) 6 720/60p 1 VGA -1 (VGA 350) 31,5 7 1080/50i 2 640 ×...
Página 126 Affichage à l’écran du signal d’entrée et du statut de l’écran Affichage à Signification l’écran 640 × 480 / 60 Le signal d’entrée sélectionné est (exemple) un signal d’ordinateur. 480 / 60I (exemple) Le signal d’entrée sélectionné est un signal vidéo à composantes. NTSC (exemple) Le signal d’entrée sélectionné...
Página 127: Spécifications
FWD-42B2: 1,4 A (maximum) 930,24 (horizontale) mm × 523,26 Consommation électrique (verticale) mm (36 po. × 20 po.) FWD-32B1 : 110 W (maximum) Taille de l’écran FWD-32B1 : 31 pouces (diagonale FWD-55B2 : 150 W (maximum) 800,4 mm) FWD-46B2 : 130 W (maximum)
Página 128: Affectation Des Broches
Support de fiche secteur (2) 13 et 14. Sinon, l’image peut ne pas s’afficher correctement. Porte-câbles FWD-32B1 (3) FWD-55B2/46B2/42B2 (6) Télécommande RM-FW002 (1) Piles de format AA (R6) au manganèse Mode d’emploi (1) Accessoires en option Support d'écran SU-S02 Enceintes SS-SPG02(sauf FWD-32B1)
Página 129 Index Nombres Réglage mode son 20, 23 Réglages avancés 20, 26 4:3 16, 25 ID Talk 34 Réglages écran 20, 24 Image Dynamique 22 Réglages Image/Son 20, 21 Informations 20, 29 Address (Adresse) 33 Réglages Réglage 20, 26 Interrupteur d’alimentation Advanced (Réglages avancés) 34 Réinitialiser 22, 23, 25 principale 11...
Página 130 Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Página 131 Inhalt Einführung Sicherheitsmaßnahmen ......................4 Empfehlungen zur Installation....................6 Lage und Funktion der Teile und Bedienelemente Vorderseite..........................8 Rückseite ..........................9 Fernbedienung ........................14 Beschreibung der Tasten ....................14 Nützliche Tasten auf der Fernbedienung ................16 Der Breitbildmodus .......................16 Die Taste ID MODE verwenden..................17 Anschlüsse Anschließen der Lautsprecher (FWD-55B2/46B2/42B2) ............18 Anschließen des Netzkabels....................18 Umgang mit den Kabeln......................19 Arbeiten mit den Menüeinstellungen...
Página 132: Einführung
Reinigungstücher, da diese die Bildschirmoberfläche beschädigen. • Bestätigen Sie vor dem Betrieb immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR Reinigen des Gehäuses SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER • Wischen Sie Flecken behutsam mit einem trockenen, NICHT BEGRENZT AUF KOMPENSATION ODER weichen Tuch ab.
Página 133 Sie das Gerät transportieren müssen, verpacken Sie es wie auf dem Karton abgebildet. Wenn Sie Fragen zu dem Gerät haben, wenden Sie sich bitte an einen autorisierten Sony-Händler. Über die Abbildungen Die Abbildungen in der Anzeige der Bedienungsanleitung zeigen das Modell FWD-46B2.
Página 134: Empfehlungen Zur Installation
Hinweis autorisierten Händler vor Ort. Wenden Sie sich für die Zum Versetzen oder Montieren des Bildschirms mit Installation bitte an qualifiziertes Personal von Sony. angebrachtem Tischständer (nicht mitgeliefert) sind • Bei eingeschaltetem Monitor kommt es im Inneren zu mindestens 2 Personen erforderlich.
Página 135 Wenn Sie den Monitor horizontal installieren Vorderseite Seite Einheit: cm Wenn Sie den Monitor vertikal installieren Vorderseite Schalter 1 (POWER) muss sich unten links befinden. Seite Einheit: cm...
Página 136: Lage Und Funktion Der Teile Und Bedienelemente
Lage und Funktion der Teile und Bedienelemente Vorderseite Teile Beschreibung 1 1 (Ein/Bereitschaft)- • Leuchtet grün, wenn der Monitor eingeschaltet ist. Anzeige • Leuchtet rot, wenn sich der Monitor im Bereitschaftsmodus befindet. Leuchtet orangefarben, wenn der Monitor in den Energiesparmodus schaltet, während vom PC ein Signal eingeht.
Página 137: Rückseite
Rückseite FWD-55B2/46B2/42B2 FWD-32B1...
Página 138 Beschreibung 1 Bohrungen für Die Schraubenbohrungen entsprechen der VESA-Norm. Montagehalterungsbefestigung Abstand: 200 mm × 200 mm (FWD-32B1) 400 mm × 400 mm (FWD-55B2/46B2/42B2) Hinweis Verwenden Sie Schrauben mit dem richtigen Gewinde und der richtigen Länge, und ziehen Sie sie mit dem richtigen Anzugsmoment fest.
Página 139 Teile Beschreibung 8AC IN Buchse Schließen Sie das mitgelieferte Netzkabel an diese Buchse und an eine Netzsteckdose an (Seite 18). Sobald Sie das Netzkabel angeschlossen und den Hauptnetzschalter eingeschaltet haben, leuchtet die Anzeige rot und der Monitor wechselt in den Bereitschaftsmodus. / (Hauptnetz)-Schalter Schalten Sie den Hauptnetzschalter auf „ON“...
Página 140 Hinweis Verwenden Sie unbedingt ein HDMI-Kabel (nicht mitgeliefert) mit HDMI-Logo. Wir empfehlen die Verwendung eines Sony HDMI-Kabels (Hgh-Speed-Typ). HDMI, High-Definition Multimedia Interface und das HDMI Logo sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC in den USA und anderen Ländern.
Página 141 AUDIO IN: Eingang für das Audiosignal. Zum Anschließen an den Audiosignalausgang eines Videogeräts usw. qj REMOTE (STRAIGHT) • Mit diesem Anschluss können Sie den Monitor über das RS-232C-Protokoll fernsteuern. Näheres dazu erfahren Sie bei Ihrem autorisierten Sony-Händler. (D-Sub, 9-polig) Hinweis Wählen Sie „RS-232C“ unter „Netzwerkanschluss“, wenn Sie diesen Anschluss verwenden.
Página 142: Fernbedienung
Fernbedienung Hinweis Die Taste S VIDEO. die Taste , die Taste OPTION1 und die Taste OPTION2 können Sie bei diesem Monitor nicht verwenden. Beschreibung der Tasten 1 ON (Einschalten)-Taste Zum Einschalten des Monitors. Betätigen Sie diese Taste, wenn der Hauptnetzschalter an der Rückseite des Monitors auf „ON“...
Página 143 Einsetzen von Batterien Zwei R6-Batterien der Größe AA werden für die Fernbedienung RM-FW002 mitgeliefert. Verwenden Sie R6-Mangan- oder -Alkalibatterien der Größe AA. Andernfalls besteht Explosionsgefahr. 9 ID MODE Tasten (ON/0-9/SET/C/OFF) Wenn mehrere Monitore installiert sind, können Sie einen bestimmten davon bedienen, indem Sie die „Indexnummer“ des betreffenden Monitors eingeben, ohne die anderen zu beeinflussen.
Página 144: Nützliche Tasten Auf Der Fernbedienung
Die Abbildungen unten zeigen eine Zoom Eingangssignalauflösung von 800×600. Original Zoom Voll 1 Voll Voll 2 Hinweis Wenn die Eingangssignalauflösung höher ist als die Bildschirmauflösung (1920 × 1080)*, sieht die Anzeige bei „Original“ genauso aus wie bei „Voll 1“. * FWD-32B1: 1366 ×...
Página 145: Die Taste Id Mode Verwenden
Die Taste ID MODE verwenden Nachdem Sie alle gewünschten Wenn mehrere Monitore installiert sind, können Sie Einstellungen geändert haben, drücken einen bestimmten davon bedienen, indem Sie die Sie die Taste OFF. „Indexnummer“ des betreffenden Monitors eingeben , Auf dem Bildschirm erscheint wieder die normale ohne die anderen zu beeinflussen.
Página 146: Anschlüsse
Anschlüsse Vorbereitungen Anschließen des • Achten Sie darauf, dass alle Geräte ausgeschaltet sind. • Verwenden Sie nur Kabel, die für die anzuschließenden Geräte geeignet sind. Netzkabels • Schließen Sie die Kabel an, indem Sie die Stecker ganz in die Buchsen stecken. Eine lose Verbindung kann Störungen verursachen.
Página 147: Umgang Mit Den Kabeln
Umgang mit den Kabeln Anbringen der Kabelhalter Die Kabel lassen sich mit den mitgelieferten Kabelhaltern (×6 FWD-32B1: ×3) ideal bündeln. Bringen Sie die Kabelhalter wie in der Abbildung unten dargestellt an. Rückseite FWD-55B2/46B2/42B2 FWD-32B1...
Página 148: Arbeiten Mit Den Menüeinstellungen
Arbeiten mit den Menüeinstellungen Übersicht über die Menüs Drücken Sie die Taste MENU. Heben Sie mit der Taste gewünschte Menüoption hervor. Drücken Sie oder Um das Menü auszublenden, drücken Sie erneut die Taste MENU. So wechseln Sie die Sprache für die Bildschirmanzeigen Sie können die gewünschte Sprache für die Menüs und Meldungen auf dem Bildschirm auswählen:...
Página 149: Bild/Ton Einstellungen
Bild/Ton Einstellungen Einzelheiten zur Einstellmethode finden Sie unter „Übersicht über die Menüs“ (Seite 20). *: Nicht bei PC-Eingabe gewählt. Menü Funktion und Bedienung Sie können eine Bildqualität entsprechend dem Bildtyp und der Umgebungshelligkeit Bild-Modus wählen. Tipp Zum Wechseln zwischen den einzelnen Optionen unter „Bild-Modus“ können Sie stattdessen auch PICTURE (Seite 14) auf der Fernbedienung verwenden.
Página 150 Menü Funktion und Bedienung Dynamisch. Bild Sie haben die Wahl zwischen „Ein“ und „Aus“. Bei „Ein“ wird der Kontrast verstärkt, indem Weiß heller und Schwarz dunkler eingestellt wird. Hinweis Sie können nicht „Dynamisch. Bild“ einstellen, wenn „Bild-Modus“ auf „Konferenz“ gesetzt ist. Gamma-Korrektur Sorgt für einen Ausgleich zwischen den hellen und dunklen Bildbereichen.
Página 151 Menü Funktion und Bedienung Unter „Ton-Modus“ können Sie verschiedene Einstellungen für den über die Ton-Modus Lautsprecher SS-SPG02 (nicht mitgeliefert) ausgegebenen Ton vornehmen. Bei FWD- 32B1 können Sie die Tonausgabe von den eingebauten Lautsprechern anpassen. Dynamisch Verstärkt Höhen und Tiefen. Standard Flache Einstellung.
Página 152: Bildschirm Einstellungen
Bildschirm Einstellungen Einzelheiten zur Einstellmethode finden Sie unter „Übersicht über die Menüs“ (Seite 20). Hinweis Wenn kein Signal ausgegeben, können „Seitenverhältnis“ und „Bildschirm einstellen“ nicht eingestellt werden. Menü Funktion und Bedienung Zum Vornehmen der nötigen Einstellungen, wenn eine Videowand aus mehreren Multi-Display Monitoren zusammengestellt werden soll.
Página 153 Zeigt das Bild mit seiner Originalpixelanzahl. Hinweis Wenn die Eingangssignalauflösung höher ist als die Bildschirmauflösung (1920 × 1080, FWD-32B1: 1366 × 768), sieht die Anzeige bei „Original“ genauso aus wie bei „Voll 1“. Stellt die Größe und Position des Anzeigebereichs ein. Bildschirm einstellen Hinweis „Autom.
Página 154: Grundeinstellungen Einstellungen
Grundeinstellungen Einstellungen Einzelheiten zur Einstellmethode finden Sie im Abschnitt „Übersicht über die Menüs“ (Seite 20). Menü Funktion und Bedienung Wählen Sie unter den angezeigten Spracheinstellungen. Wählen Sie „English“, Sprache „Deutsch“, „Français“, „Español“, „Italiano“ oder „ “. Mit diesem Menü können Sie die Uhrzeit einstellen, die Uhrzeit anzeigen lassen Timer einstellen oder den Timer den Monitor zu einer vorbestimmten Zeit ein/aus schalten lassen.
Página 155 Menü Funktion und Bedienung Steuerung Zum Steuern des Monitors von der Fernbedienung oder über den Monitor verwenden. Hinweis Welche Einstellungen Sie auswählen können, hängt bei dieser Option davon ab, ob Sie die Auswahl mit der Fernbedienung oder am Monitor selbst vornehmen. Wenn Sie die Option mit der Taste auf der Fernbedienung einstellen, können Sie ausschließlich „Display+Fernbed.“...
Página 156 Menü Funktion und Bedienung Sync-Modus Stellen Sie den Typ des Signaleingangs je nach dem Signal, das an Stift 13 des Anschlusses HD15 (RGB/COMPONENT) IN eingespeist wird, ein. Hinweise • „Sync-Moduss“ steht nur zur Verfügung, wenn ein analoges RGB-Signal am Anschluss HD15 eingespeist werden. •...
Página 157 Menü Funktion und Bedienung Netzwerkanschluss Stellt ein, welche Klemme mit dem PC verbunden ist, wenn der Monitor über den PC ferngesteuert wird. Hinweise • Sie können nicht REMOTE (STRAIGHT) und REMOTE ( ) gleichzeitig verwenden. • Wählen Sie „LAN“, wenn Sie „IP Address Setup“ oder „Speed Setup“ ausführen.
Página 158: Netzwerkfunktionen
Netzwerkfunktionen Einstellen einer IP-Adresse Vorbereitungen zum Der Monitor lässt sich mit einem 10BASE-T/ 100BASE-TX-LAN-Kabel an ein Netzwerk Arbeiten mit den anschließen. Beim Anschluss an ein LAN können Sie die IP- Netzwerkfunktionen Adressen des Monitors anhand eines der beiden folgenden Verfahren einstellen. Fragen Sie Ihren Netzwerkadministrator nach Einzelheiten zur Sicherheitsmaßnahmen Auswahl der IP-Adresse.
Página 159: Einstellen Der Kommunikationsgeschwindigkeit
Zuweisen einer festen IP-Adresse für den Hinweis Monitor Wurde die IP-Adresse nicht korrekt festgelegt, werden je nach Art des Fehlers folgende Fehlercodes angezeigt. Rufen Sie mit MENU das Hauptmenü auf. Fehler 1: Kommunikationsfehler Fehler 2: Die angegebene IP-Adresse wird bereits für ein Wählen Sie mit F/f die Option anderes Gerät benutzt.
Página 160: Pc-Betrieb
Einstellen von Optionen in den PC-Betrieb einzelnen Fenstern Bei Verwendung der LAN-Funktionen des Monitors Steuern des Monitors Fenster „Information“ (Information) Sie können vom PC-Bildschirm aus verschiedene Einstellungen für den Monitor vornehmen. In diesem Fenster werden der Modellname, die Vergewissern Sie sich, dass der Monitor, der PC Seriennummer und andere Monitorinformationen sowie Router bzw.
Página 161 Wählen Sie „Obtain an IP address (DHCP)“ (IP- Tasten „Phase +/–“ (Phase) Zum Einstellen der Farbbalance. Adresse automatisch beziehen (DHCP)), wenn die IP- Adresse automatisch vom DHCP-Server bezogen werden soll. Beachten Sie, dass sich die IP-Adresse in Taste Reset (Zurücksetzen) Zum Zurücksetzen der Einstellungen von „Contrast“...
Página 162 Ihrem Sony-Händler. SNMP Der Monitor ist ein Netzwerkgerät, das SNMP (Simple Network Management Protocol) unterstützt. Neben dem Standard MIB-II wird auch Sony Enterprise MIB unterstützt. In diesem Fenster können Sie Einstellungen für SNMP vornehmen. Informationen zu unterstützten SNMP-Befehlen erhalten Sie bei Ihrem Sony-Händler.
Página 163: Weitere Informationen
Schalten Sie den Monitor mit dem Schalter 1 (POWER) am Monitor und mit dem Hauptnetzschalter aus und trennen Sie das Netzkabel ab. Teilen Sie Ihrem Händler oder dem Sony-Kundendienst mit, wie die Anzeige blinkt (Häufigkeit und Intervall). Wenn sie nicht blinkt Gehen Sie nach der folgenden Tabelle vor.
Página 164 Problem Mögliche Abhilfemaßnahmen Der ganze Bildschirm ist grün • Überprüfen Sie die Einstellung für „RGB/YUV“ (Seite 28). oder violett getönt. Es ist kein Ton zu hören oder der Ton ist verrauscht. • Überprüfen Sie die Lautstärkeeinstellung. Das Bild wird angezeigt, aber •...
Página 165: Diagramm Der Eingangssignale
Fernseh-/Videosignale Diagramm der Verfügbare Eingänge Auflösung Video Farbdifferenz HDMI Eingangssignale 1 480/60i 2 480/60p 3 575/50i PC-Signale 4 576/50p Vertikal- Horizontal- Frequenz 5 720/50p Auflösung Frequenz (Hz) (kHz) 6 720/60p 1 VGA -1 (VGA 350) 31,5 7 1080/50i 2 640×480@60 Hz 31,5 8 1080/60i 3 Mac...
Página 166 Anzeigen zum Eingangssignal und zum Monitorstatus auf dem Bildschirm Bildschirmanzeigen Bedeutung 640 × 480 / 60 Das ausgewählte Eingangssignal (Beispiel) ist ein PC-Signal. 480 / 60I (Beispiel) Bei dem ausgewählten Eingangssignal handelt es sich um ein Farbdifferenzvideosignal. NTSC (Beispiel) Bei dem ausgewählten Eingangssignal handelt es sich um ein Videosignal.
Página 167: Technische Daten
(vertikal) mm HDMI HDMI IN FWD-55B2 (HDMI (1080p)) 1.209,6 (horizontal) mm × 680,4 SPEAKER Lautsprecherausgang (L/R) (vertikal) mm (mit Ausnahme von FWD-32B1) FWD-46B2 7W + 7W 1.018,08 (horizontal) mm × 572,67 Interner Lautsprecherausgang (L/R) (vertikal) mm (FWD-32B1) FWD-42B2 7W + 7W 930,24 (horizontal) mm ×...
Página 168 (einschließlich optionale Ständer) Synchronisationssignal) Mitgeliefertes Zubehör Vertikales Synchronisationssignal Netzkabel (1) Netzsteckerhalter (2) Kabelhalter FWD-32B1 (3) FWD-55B2/46B2/42B2 (6) Hinweis Fernbedienung RM-FW002 (1) Bei Farbdifferenzsignalen dürfen Sie keine R6-Manganbatterien der Größe AA (2) Synchronisationssignale an den Stiften 13 und 14 einspeisen. Bedienungsanleitung (1) Andernfalls wird das Bild möglicherweise nicht einwandfrei...
Página 169: Index
Index Numerics Fenster „Information“ 32 Owner Information (Besitzer- Fenster „Setup“ Information) 33 4:3 16, 25 (Grundeinstellungen) 33 Fernbedienungssensor 8 Password (Kennwort) 33 AC IN, Buchse 11, 18 Fliesen 24 Phase 21, 25 Address (Ziel) 33 PICTURE, Taste 14 Advanced Gamma-Korrektur 22 Pitch 25 (Weitere Einstellungen) 34 Grundeinstellungen 20, 26...
Página 170 La toma de corriente debe estar instalada cerca del equipo y ser de fácil acceso. Para los clientes de Europa El fabricante de este producto es Sony Corporation, con dirección en 1-7-1 Konan, Minato-ku, Tokio, 108-0075 Japón. El Representante autorizado para EMC y seguridad del producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania.
Página 171 Índice Introducción Precauciones ...........................4 Recomendaciones para la instalación ..................6 Ubicación y función de componentes y controles Parte frontal..........................8 Parte posterior...........................9 Mando a distancia ........................14 Descripción de los botones ....................14 Botones útiles del mando a distancia.................16 Utilización del Modo ancho ..................16 Utilización del botón ID MODE ..................17 Conexiones Conexión de los altavoces (FWD-55B2/46B2/42B2) ..............18...
Página 172: Introducción
Instalación Limpieza de la carcasa • Verifique siempre que la unidad esté funcionando adecuadamente antes de utilizarla. SONY NO SE HARÁ • Limpie las manchas con cuidado con un paño suave y RESPONSABLE POR DAÑOS DE NINGÚN TIPO seco. Las manchas difíciles se pueden eliminar con un INCLUYENDO, SIN LIMITARSE A ELLO, paño ligeramente humedecido con una solución de...
Página 173: Sobre Las Ilustraciones
Si desea realizar alguna consulta referente a la unidad, póngase en contacto con un proveedor Sony autorizado. Sobre las ilustraciones Las ilustraciones de la pantalla del Manual de instrucciones...
Página 174: Utilización Del Soporte De Sobremesa Frontal
SU-S02 (no suministrado). Con respecto al método de fijación, consulte el manual de instrucciones del soporte de sobremesa. • Consulte con personal autorizado por Sony para realizar una instalación con un brazo de montaje en la pared. • El fabricante no puede especificar los productos correspondientes a la instalación de las piezas de montaje...
Página 175: Montaje Del Monitor En Posición Horizontal Frontal
Montaje del monitor en posición horizontal Frontal Lateral Unidad: cm Montaje del monitor en posición vertical Frontal Asegúrese de que el interruptor (POWER) quede en la parte inferior izquierda. Lateral Unidad: cm...
Página 176: Ubicación Y Función De Componentes Y Controles
Ubicación y función de componentes y controles Parte frontal Componentes Descripción 1 Indicador 1 (encendido/en • Se ilumina en verde cuando la pantalla está encendida. espera) • Se ilumina en rojo cuando la pantalla se encuentra en modo de espera. Se ilumina en naranja cuando la pantalla entra en modo de ahorro de energía mientras se envía una señal desde un ordenador.
Página 177: Parte Posterior
Parte posterior FWD-55B2/46B2/42B2 FWD-32B1...
Página 178 Descripción 1 Orificios para la Orificios para tornillos compatibles con el estándar VESA. instalación de la ménsula de Paso de rosca: 200 mm × 200 mm (FWD-32B1) montaje 400 mm × 400 mm (FWD-55B2/46B2/42B2) Nota Utilice tornillos con la rosca y la longitud apropiadas, y apriételos con el par de torsión apropiado.
Página 179 Componentes Descripción 8 Toma AC IN Conecte el cable de alimentación de ca a esta toma y a la toma de pared (página 18). Una vez conectado el cable de alimentación de ca, y de cerrar el interruptor de alimentación principal, el indicador se ilumina en rojo y la pantalla entra en modo de espera.
Página 180 Nota Asegúrese de utilizar únicamente un cable HDMI (no suministrado) que contenga el logotipo HDMI. Recomendamos utilizar un cable HDMI Sony (tipo de alta velocidad). HDMI, High-Definition Multimedia Interface, y HDMI Logo son marcas comerciales o marcas comerciales registradas de HDMI Licensing LLC en los Estados Unidos y otros países.
Página 181 • Este conector permite controlar a distancia la pantalla mediante el protocolo RS-232C. (D-sub de 9 contactos) Para obtener más información, póngase en contacto con un distribuidor Sony autorizado. Nota Si utiliza este conector, seleccione “RS-232C” en “Puerto de red”. (página 29)
Página 182: Mando A Distancia
Mando a distancia Nota No es posible utilizar el botón S VIDEO, el botón , el botón OPTION1, ni el botón OPTION2 en esta pantalla. Descripción de los botones 1 Botón ON (encendido) Púlselo para encender la pantalla. Acciónelo cuando el interruptor de alimentación principal de la parte posterior de la pantalla esté...
Página 183 Colocación de las pilas Se suministran dos pilas de tamaño AA (R6) para el mando a distancia RM-FW002. Para evitar el riesgo de explosión, utilice pilas alcalinas o de manganeso de tamaño AA (R6). 9 Botones ID MODE (ON/0-9/SET/C/OFF) Es posible utilizar una pantalla específica introduciendo el “Número índice”...
Página 184: Botones Útiles Del Mando A Distancia
Completa 1 Completa Completa 2 Nota Si la resolución de entrada es superior a la del panel (1.920 × 1.080)*, la visualización de la opción “Real” será la misma que la de la opción “Completa 1”. * FWD-32B1: 1.366 × 768...
Página 185: Utilización Del Botón Id Mode
Utilización del botón ID MODE Cuando haya terminado de cambiar los Es posible utilizar una pantalla específica ajustes, pulse el botón OFF. introduciendo el “Número índice” de tal pantalla sin La visualización vuelve a la pantalla normal. que ésta afecte a otras pantallas instaladas al mismo tiempo.
Página 186: Conexiones
Conexiones Antes de comenzar Conexión del cable de • En primer lugar, compruebe que ha desactivado la alimentación de todos los equipos. • Emplee cables adecuados para el equipo que vaya a alimentación de ca conectar. • Inserte los cables completamente en los conectores o las tomas para realizar la conexión.
Página 187: Organización De Los Cables
Organización de los cables Uso de los portacables Puede sujetar los cables de forma eficaz mediante los portacables (×6 FWD-32B1: ×3) suministrados. Conecte el portacables tal y como se muestra en la siguiente ilustración. Parte posterior FWD-55B2/46B2/42B2 FWD-32B1...
Página 188: Uso De Los Ajustes
Uso de los ajustes Descripción general de los menús Pulse el botón MENU. Pulse para resaltar el icono de menú deseado. Pulse Para salir del menú, pulse el botón MENU. Para cambiar el idioma en pantalla Seleccione el idioma deseado para los ajustes y mensajes en pantalla entre “English”, “Deutsch”, “Français”, “Español”, “Italiano”...
Página 189: Ajustes De Imagen/Sonido
Ajustes de Imagen/Sonido Para obtener información acerca del método de ajuste, consulte “Descripción general de los menús” (página 20). *: No se selecciona durante la entrada de ordenador. Menú Función y operación Puede elegir una calidad de imagen para hacer que su tipo de imagen concuerde con el Modo imagen brillo del entorno.
Página 190 Menú Función y operación Imagen Dinámica Seleccione “Sí” o “No”. Seleccione “Sí” para mejorar el contraste haciendo el blanco más luminoso y el negro más oscuro. Nota No podrá realizar el ajuste de “Imagen Dinámica” cuando “Modo imagen” esté ajustado en “Conferencia”.
Página 191 Función y operación Es posible ajustar la salida de sonido de los altavoces SS-SPG02 (no suministrados) Modo sonido mediante varios ajustes de “Modo sonido”. Para FWD-32B1, puede ajustar la salida de sonido de los altavoces internos. Dinámico Permite mejorar la calidad de los agudos y graves.
Página 192: Ajustes De Pantalla
Ajustes de Pantalla Para obtener información acerca del método de ajuste, consulte “Descripción general de los menús” (página 20). Nota Si no se está aplicando señal, no se podrá seleccionar “Modo panorámico” ni “Ajuste pantalla”. Menú Función y operación Permite establecer ajustes para conectar varios monitores y formar una solución Pantalla múltiple integrada de paneles de imágenes (video wall).
Página 193 Permite visualizar la imagen con el número de puntos original. Nota Si la resolución de entrada es superior a la del panel (1.920 × 1.080, FWD-32B1: 1.366 × 768), la visualización de la opción “Real” será la misma que la de la opción “Completa 1”.
Página 194: Ajustes De Ajustes
Ajustes de Ajustes Para obtener información acerca del método de ajuste, consulte la sección de “Descripción general de los menús” (página 20). Menú Función y operación Permite seleccionar los ajustes de idioma mostrados. Seleccione “English”, Idioma “Deutsch”, “Français”, “Español”, “Italiano” o “ ”.
Página 195: Monitor+Remoto
Menú Función y operación Modo control Ajuste para controlar la pantalla desde el mando a distancia o desde el monitor. Nota Al utilizar este elemento, los modos que se pueden seleccionar variarán en función de si se realiza la selección mediante el mando a distancia o el monitor. Al ajustar este elemento mediante el botón del mando a distancia, sólo es posible seleccionar “Monitor+Remoto”...
Página 196 Menú Función y operación Modo sinc. Permite ajustar el tipo de entrada de señal en el contacto 13 del conector HD15 (RGB/COMPONENT) IN. Notas • “Modo sinc.” se encuentra disponible únicamente cuando el conector HD15 recibe una señal de RGB analógica. •...
Página 197: Información
Menú Función y operación Puerto de red Permite ajustar qué terminal se conecta al ordenador cuando el monitor se controla a distancia mediante el ordenador. Notas • REMOTE (STRAIGHT) y REMOTE ( ) no se pueden utilizar simultáneamente. • Seleccione “LAN” cuando realice “IP Address Setup” o “Speed Setup”. RS-232C Seleccione esta opción cuando conecte el monitor y un ordenador a través del conector REMOTE (STRAIGHT).
Página 198: Preparativos Para La Utilización De Las Funciones De Red
Funciones de red Asignación de una dirección IP Preparativos para la Es posible conectar el monitor a una red mediante un cable 10BASE-T/100BASE-TX LAN. utilización de las Al conectar el dispositivo a una red LAN, las direcciones IP del monitor se pueden ajustar mediante funciones de red uno de los dos métodos que se indican a continuación.
Página 199 Asignación de una dirección IP fija al Si selecciona “Cancelar”, la configuración no se ejecutará. monitor Nota Pulse el botón MENU para visualizar el Si no se ajusta correctamente una dirección IP, aparecerán menú principal. los siguientes códigos de error en función de la causa del error.
Página 200: Uso Con Un Ordenador
Ajuste de los elementos en las Uso con un ordenador respectivas pantallas Cuando utilice la función LAN del monitor Control del monitor Pantalla Information (Información) Puede realizar distintos ajustes del monitor en la pantalla del ordenador. Esta pantalla muestra el nombre del modelo, el Asegúrese de que el monitor, el ordenador y el número de serie y otros datos acerca del monitor, así...
Página 201: Pantalla Setup (Instalación)
Botones Phase (Fase) +/– Seleccione “Obtain an IP address (DHCP)” (“Obtener Permiten ajustar los tonos del color. una dirección IP (DHCP)”) para adquirir una dirección IP automáticamente del servidor DHCP. Botón Reset (Restablecer) Tenga en cuenta que en este caso es posible que la Permite restablecer los ajustes de “Contrast”...
Página 202 El monitor es un dispositivo de red compatible con SNMP (Protocolo simple de administración de redes). Además del protocolo MIB-II estándar, también es compatible con el protocolo MIB de Sony Enterprise. Esta pantalla permite realizar ajustes del protocolo SNMP. Para obtener más información acerca de los comandos SNMP compatibles, póngase en contacto con el...
Página 203: Otra Información
Pulse 1 (POWER) en el monitor y después el interruptor de alimentación principal para apagarlo, y luego desconecte el cable de alimentación. Informe a su distribuidor o centro de servicio Sony sobre el modo de parpadear del indicador (el número de parpadeos y la duración del período sin luz).
Página 204 Problema Posibles soluciones Mala calidad de imagen. La imagen carece de color, es • Pulse PICTURE para seleccionar el ajuste de “Modo imagen” deseado oscura o demasiado brillante, el (página 14). color de la imagen no es • Seleccione las opciones de “Ajuste del modo imagen.” en los ajustes adecuado, la imagen se de “Imagen/Sonido”...
Página 205: Tabla De Referencia De Señal De Entrada
Señales de televisión/vídeo Tabla de referencia de Entradas disponibles Resolución Vídeo Componente DVI HDMI señal de entrada 1 480/60i 2 480/60p 3 575/50i Señales del ordenador 4 576/50p Frecuencia Frecuencia Resolución horizontal vertical 5 720/50p (kHz) (Hz) 6 720/60p 1 VGA -1 (VGA 350) 31,5 7 1080/50i...
Página 206: Indicaciones En Pantalla Sobre La Señal De Entrada Y El Estado Del Monitor
Indicaciones en pantalla sobre la señal de entrada y el estado del monitor Indicación en Significado pantalla 640 × 480 / 60 La señal de entrada seleccionada (ejemplo) es una señal de ordenador. 480/60I (ejemplo) La señal de entrada seleccionada es de vídeo componente.
Página 207: Especificaciones
FWD-42B2 FWD-42B2: 1,4 A (máximo) 930,24 (horizontal) mm × 523,26 Consumo de energía (vertical) mm FWD-32B1: 110 W (máximo) Tamaño del panel FWD-32B1: 31 pulgadas FWD-55B2: 150 W (máximo) (800,4 mm en diagonal) FWD-46B2: 130 W (máximo) FWD-55B2: 54 pulgadas FWD-42B2: 135 W (máximo)
Página 208: Asignación De Contactos
Cable de alimentación de ca (1) Portaenchufe de ca (2) Portacables Nota FWD-32B1 (3) Cuando introduzca una señal de componentes, cerciórese de FWD-55B2/46B2/42B2 (6) no aplicar señales de sincronización a los contactos 13 y 14. Mando a distancia RM-FW002 (1) Si lo hiciese, la imagen podría no visualizarse...
Página 209: Índice Alfabético
Índice alfabético Números Conector VIDEO IN 11 Conferencia 21 4:3 16, 25 Owner Information (Información del Config. avanzada 20, 26 propietario) 33 Config. reloj 26 Acerc. panorám. 16, 25 Contraste 21 Acercamiento 16, 25 Pantalla Configure Control de HDMI 29 (Configuración) 32 Address (Dirección) 33 Correc.
Página 210 La presa di corrente deve essere situata vicino all’apparecchio e deve essere facilmente accessibile. Per i clienti in Europa Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108- 0075 Giappone. La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è...
Página 211 Indice Introduzione Precauzioni ..........................4 Consigli relativi all’installazione....................6 Posizione e funzione delle parti e dei comandi Parte anteriore ..........................8 Parte posteriore.........................9 Telecomando ..........................14 Descrizione dei tasti ......................14 Tasti utili del telecomando....................16 Uso del Modo ampio ....................16 Uso del tasto ID MODE....................17 Collegamenti Collegamento dei diffusori (FWD-55B2/46B2/42B2)...............18 Collegamento del cavo di alimentazione CA................18...
Página 212: Precauzioni
• Verificare sempre che l'apparecchio funzioni • Per la pulizia si deve usare un panno asciutto e morbido. correttamente prima di utilizzarlo. SONY NON È Per la rimozione delle macchie persistenti si deve usare un RESPONSABILE DI DANNI DI ALCUN GENERE...
Página 213 In tal caso si raccomanda di reimballare l’apparecchio come illustrato sulla confezione. Per qualsiasi domanda o problema relativo all’apparecchio si prega di rivolgersi a un rivenditore Sony autorizzato. Nota sulle illustrazioni Le illustrazioni del display nelle Istruzioni per l'uso sono del...
Página 214: Consigli Relativi All'iNstallazione
SU-S02 (non in dotazione). Per il metodo di applicazione vedere il manuale di installazione del supporto da tavolo. • Rivolgersi al personale qualificato Sony per l’installazione a parete. • Per l’installazione di materiali quali staffe, viti o bulloni non è possibile specificarne il tipo. Per la loro installazione si prega di rivolgersi ai rivenditori locali autorizzati.
Página 215 Installazione del display in posizione orizzontale Parte anteriore Parte laterale Unità: cm Installazione del display in posizione verticale Parte anteriore Assicurarsi l’interruttore (POWER) si venga a trovare nella parte inferiore sinistra. Parte laterale Unità: cm...
Página 216: Posizione E Funzione Delle Parti E Dei Comandi
Posizione e funzione delle parti e dei comandi Parte anteriore Parti Descrizione 1 1 Indicatore (Power/ • Si illumina di verde quando il display è acceso. Standby) • Si illumina di rosso quando il display si trova in standby. Quando il display entra in modalità...
Página 217: Parte Posteriore
Parte posteriore FWD-55B2/46B2/42B2 FWD-32B1...
Página 218 1 Fori di installazione della Fori per viti conformi allo standard VESA staffa di montaggio Passo: 200 mm × 200 mm (FWD-32B1) 400 mm × 400 mm (FWD-55B2/46B2/42B2) Nota Utilizzare viti di lunghezza e filettatura corrette e serrarle alla coppia specificata.
Página 219 Parti Descrizione 8 Presa AC IN Collegare il cavo di alimentazione CA, fornito in dotazione, a questa presa e a una presa di rete (pagina 18). Una volta collegato il cavo di alimentazione CA e acceso l'interruttore di alimentazione principale, l'indicatore si illumina di rosso e il display entra in standby.
Página 220 Accertarsi di utilizzare esclusivamente un cavo HDMI (non in dotazione) che rechi il logo HDMI. Si raccomanda di utilizzare un cavo HDMI di Sony (del tipo ad alta velocità). HDMI, High-Definition Multimedia Interface, e the HDMI Logo sono marchi di fabbrica o marchi registrati di...
Página 221 • Questa presa permette di controllare a distanza il display mediante il protocollo RS- qj REMOTE (STRAIGHT) (D-sub a 9 piedini) 232C. Per ulteriori informazioni si prega di rivolgersi a un rivenditore Sony autorizzato. Nota Quando si usa questa presa, in “Porta di rete” occorre selezionare “RS-232C”. (pagina 29) qk REMOTE ( Collega il display alla rete mediante un cavo LAN 10BASE-T/100BASE-TX.
Página 222: Telecomando
Telecomando Nota Con questo display non è possibile usare il tasto S VIDEO, il tasto , il tasto OPTION1 e il tasto OPTION2. Descrizione dei tasti 1 Tasto ON (accensione) Da premere per accendere il display. Utilizzare quando l'interruttore di alimentazione principale sul retro del display è...
Página 223: Inserimento Delle Pile
Inserimento delle pile Due pile formato AA (R6) sono fornite in dotazione per il telecomando RM-FW002. Per evitare il rischio di esplosione, utilizzare pile formato AA (R6) al manganese o alcaline. 9 Tasti ID MODE (ON/0-9/SET/C/OFF) È possibile utilizzare un display specifico inserendo il “Numero indice”...
Página 224: Tasti Utili Del Telecomando
Per l’ingresso del PC Le illustrazioni riportate di seguito indicano la risoluzione d’ingresso 800×600 Reale Zoom Pieno 1 Pieno Pieno 2 Nota Se la risoluzione d’ingresso è maggiore della risoluzione dello schermo (1920 × 1080)* la visualizzazione “Reale” corrisponde a “Pieno 1”. *FWD-32B1:1366×768...
Página 225: Uso Del Tasto Id Mode
Uso del tasto ID MODE Una volta modificate tutte le impostazioni È possibile utilizzare un display specifico inserendo il premere il tasto OFF. “Numero indice” di tale display senza influenzare altri Sul display appare di nuovo lo schermo normale. display installati contemporaneamente. Premere il tasto ON .
Página 226: Collegamenti
Collegamenti Operazioni preliminari Collegamento del cavo • Accertarsi innanzi tutto che tutti gli apparecchi siano disalimentati. • Usare cavi adatti agli apparecchi da collegare. di alimentazione CA • Collegare i cavi inserendoli completamente nelle rispettive prese. Diversamente potrebbero verificarsi disturbi. Inserire il cavo di alimentazione CA nella •...
Página 227: Sistemazione Dei Cavi
Sistemazione dei cavi Uso dei fermacavi È possibile fissare in modo ordinato i cavi utilizzando gli appositi fermacavi (×6 FWD-32B1: ×3) in dotazione. Applicare i fermacavi come raffigurato di seguito. Parte posteriore FWD-55B2/46B2/42B2 FWD-32B1...
Página 228: Uso Delle Impostazioni
Uso delle impostazioni Panoramica dei menu Premere il tasto MENU. Premere per evidenziare l’icona di menu desiderata. Premere Per uscire dal menu premere il tasto MENU. Per cambiare la lingua delle indicazioni a schermo Selezionare la lingua desiderata per la visualizzazione delle impostazioni e dei messaggi tra “English”, “Deutsch”, “Français”, “Español”, “Italiano”...
Página 229: Impostazioni Immagine/Audio
Impostazioni Immagine/Audio Per il metodo di impostazione, vedere “Panoramica dei menu” (pagina 20). *: Non selezionato durante l'ingresso PC. Menu Funzione e uso È possibile scegliere la qualità dell'immagine in base al tipo di immagine e alla Modo immagine luminosità circostante. Suggerimento Per alternare tra un’opzione di “Modo immagine”...
Página 230 Menu Funzione e uso Immag. Dinamica Selezionare “Sì” o “No”. Selezionare “Sì” per aumentare il contrasto rendendo più chiaro il bianco e più scuro il nero. Nota Non è possibile impostare “Immag. Dinamica” quando “Modo immagine” è impostato su “Conferenza”. Correz.
Página 231 Funzione e uso È possibile regolare l’uscita audio dai diffusori SS-SPG02 (non in dotazione) con varie Modo audio impostazioni del “Modo audio”. Per FWD-32B1, è possibile regolare l'uscita audio dai diffusori interni. Dinamico Consente di potenziare gli acuti e i bassi.
Página 232: Impostazioni Del Menu Schermo
Impostazioni del menu Schermo Per il metodo di impostazione, vedere “Panoramica dei menu” (pagina 20). Nota Se non viene immesso nessun segnale, non è possibile impostare “Aspetto” e “Regola schermo”. Menu Funzione e uso Permette di definire le impostazioni per connettere molteplici display sino a formare una Display multiplo parete video.
Página 233 Visualizza l'immagine con il numero di punti originale. Nota Se la risoluzione d’ingresso è maggiore della risoluzione dello schermo (1920 × 1080, FWD-32B1: 1366 × 768), la visualizzazione “Reale” corrisponde a “Pieno 1”. Consente di regolare le dimensioni e la posizione dello schermo. Regola schermo Nota “Regolaz.
Página 234: Impostazioni Del Menu Impostazione
Impostazioni del menu Impostazione Per il metodo di impostazione, vedere la sezione di “Panoramica dei menu” (pagina 20). Menu Funzione e uso Selezionare tra le impostazioni di lingua indicate. Selezionare “English”, Lingua “Deutsch”, “Français”, “Español” “Italiano” o “ ”. È possibile regolare l’ora, visualizzare l’orologio incorporato oppure impostare il Impostazione timer timer affinché...
Página 235 Menu Funzione e uso Modo controllo Consente di impostare se comandare il display dal telecomando o dal display. Nota Durante l’uso di questa opzione i modi selezionabili variano in base alla selezione effettuata dal telecomando o direttamente dal display. Se per l’impostazione si usa il tasto del telecomando è...
Página 236 Menu Funzione e uso Modo sincron. Consente di impostare il tipo di segnale di ingresso sul contatto 13 del connettore HD15 (RGB/COMPONENT) IN. Note • “Modo sincron.” è disponibile solo quando il segnale RGB viene trasmesso alla presa HD15. • Vi sono alcuni ingressi per i quali possono essere selezionati solo i segnali “O/ Comp.”.
Página 237: Controllo Hdmi
Menu Funzione e uso Porta di rete Consente di impostare quale terminale si collega al PC quando il display è comandato in remoto dal PC. Note • Non è possibile utilizzare REMOTE (STRAIGHT) e REMOTE ( contemporaneamente. • Selezionare “LAN” quando si specificano le opzioni “IP Address Setup” o “Speed Setup”.
Página 238: Funzioni Di Rete
Funzioni di rete Assegnazione dell’indirizzo IP Operazioni preliminari È possibile collegare il display alla rete utilizzando il cavo LAN 10BASE-T/100BASE-TX. per l’uso delle funzioni Quando si collega il display alla rete LAN gli indirizzi IP possono essere impostati mediante uno dei due di rete seguenti metodi.
Página 239: Impostazione Della Velocità Di Comunicazione
Assegnazione al display di un indirizzo IP Quando si seleziona “Annulla” l’impostazione non viene eseguita. fisso Nota Premere MENU per visualizzare il menu Se non s’imposta correttamente l’indirizzo IP appaiono i principale. seguenti codici di errore con la relativa causa. Errore 1: errore di comunicazione Con F/f selezionare “Impostazione”...
Página 240: Uso Del Pc
Impostazione delle opzioni nelle Uso del PC rispettive schermate Durante l’uso della funzione LAN del display Controllo del display Schermata Informazioni È possibile impostare il display da un PC. Assicurarsi che il display, il PC e il router o l’hub In questa schermata sono visualizzati il nome del siano collegati correttamente mediante il cavo di rete.
Página 241 Network (Rete) Tasti Phase (Fase) +/– Per la regolazione del bilanciamento del colore. Internet Protocol (TCP/IP) (Protocollo Internet (TCP/IP)) Tasto Reset (Ripristina) Selezionare “Specify an IP address” (Specifica un Ripristina i valori predefiniti delle impostazioni di indirizzo IP) per immettere ogni valore nella stringa “Contrasto”...
Página 242 Il display è un dispositivo di rete compatibile con il protocollo SNMP (Simple Network Management Protocol). Oltre a MIB-II standard è compatibile con Sony Enterprise MIB. Questa schermata permette di effettuare le impostazioni SNMP. Per informazioni sui comandi SNMP supportati si prega di rivolgersi al proprio rivenditore Sony.
Página 243: Altre Informazioni
Premere l'interruttore 1 (POWER) del display e l'interruttore di alimentazione principale per spegnere l'alimentazione, quindi scollegare il cavo di alimentazione. Rivolgersi al proprio rivenditore di fiducia o a un centro di assistenza Sony riferendo le informazioni sull’indicatore (numero di lampeggiamenti e intervalli senza lampeggiamento).
Página 244 Problema Soluzioni possibili La qualità delle immagini è insoddisfacente. Assenza di colore/Immagine • Premere PICTURE per selezionare il “Modo immagine” desiderato scura/Immagine (pagina 14). eccessivamente chiara/Colori • In “Immagine/Audio” regolare le opzioni di “Regolaz. Modo errati/L’immagine diventa immagine” (pagine 21, 22). gradualmente scura/L’immagine •...
Página 245: Tabella Di Riferimento Dei Segnali Di Ingresso
Segnali TV/video Tabella di riferimento Ingressi disponibili Risoluzione Video Componente DVI HDMI dei segnali di ingresso 1 480/60i 2 480/60p ‘ 3 575/50i Segnali del PC 4 576/50p Frequenza Frequenza verticale 5 720/50p Risoluzione orizzontale (Hz) (kHz) 6 720/60p 1 VGA -1 (VGA 350) 31,5 7 1080/50i...
Página 246 Indicazioni a schermo del segnale d’ingresso e di stato del display Indicazione a Significato schermo 640 × 480 / 60 (ad es.) È stato selezionato un segnale d’ingresso PC. 480 / 60I (ad es.) È stato selezionato un segnale d’ingresso video componente. NTSC (ad es.) È...
Página 247: Caratteristiche Tecniche
Caratteristiche generali mm (verticale) Alimentazione FWD-46B2 Da 100 V a 240 V CA, 50/60 Hz, 1.018,08 mm (orizzontale) × 572,67 FWD-32B1: 1,1 A (massimo) mm (verticale) FWD-55B2: 1,5 A (massimo) FWD-42B2 FWD-46B2: 1,3 A (massimo) 930,24 mm (orizzontale) × 523,26...
Página 248 13 e 14. Fermaspina CA (2) Diversamente è possibile che l'immagine non appaia Fermacavo correttamente. FWD-32B1 (3) FWD-55B2/46B2/42B2 (6) Telecomando RM-FW002 (1) Pile formato AA (R6) al manganese (2) Istruzioni per l’uso (1) Accessori opzionali...
Página 249 Indice analitico Numeri Retroilluminazione 21 RGB Segnale 28 4:3 16, 25 LED 24 RGB/YUV 28 Lingua 20, 26 Riduz. disturbi 21 Luminosità 21 Acc. Aut. Display 29 Ripristina 22, 23, 25 Acuti 23 Ripristina tutto 20, 29 Address (Indirizzo) 33 Mail Account (Account di posta RS-232C 13, 29 Advanced (Impostazioni avanzate)
Página 250 平板宽屏监视器电池使用安全须知 • 不得将电池充电。 • 不得将电池投入火中，加热、分解或改造。 • 应使用指定种类的电池。警告 • 应使用推荐期限内的电池。 • 应按极性正确安装电池。 • 应及时取出耗尽电池。为减少火灾或电击危险，请勿让本设备 • 不得将电池新旧混用。受到雨淋或受潮。 • 不得将电池弃于水、海水，或弄湿。 • 不得将电池放在小孩容易触及的地方。为防止触电严禁拆开机壳，维修请咨询 • 严禁直接焊接电池。具备资格人士。 • 应正确安装电池以防止电池短路。警告此设备必须接地。关于搬运搬运本机时请抓住显示器本身，切勿抓住扬声器。否则，扬声器可能会脱落，而本机也可能随之落下。这会导致受伤。警告在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。...
Página 251 目录介绍使用前须知 ..............................4 关于安装的建议............................6 部件和控制器的位置和功能前视图 ................................8 后视图 ................................9 遥控器 ................................14 按钮说明 ..............................14 遥控器上的可用按钮 ...........................16 使用宽模式 ............................16 使用 ID MODE 按钮........................17 连接连接扬声器 (FWD-55B2/46B2/42B2) ....................18 连接交流电源线............................18 电缆布置 ..............................19 使用设定菜单综述 ..............................20 Picture/Sound 设定 ...........................21 Screen 设定..............................
Página 252: 使用前须知
陷），或是有持续发亮或闪光的亮点（红、蓝或绿色等）。 LCD 显示屏出现的这些现象有时是由像素缺陷造安全方面成的。本装置使用较长一段时间后可能会出现这些现 • 指示工作电压、功耗等的铭牌位于本机背面。象。 • 万一有异物或液体进入机壳内，请拔下本机的电源插这些并不是屏幕故障。头，并经具备资格的专业人员检查之后方可继续使用。安装 • 如果数日以上不使用本机，请从壁装电源插座中拔下 • 使用之前，应始终检查并确保本机运转正常。 SONY 本机的电源插头。恕不对任何类型的损坏承担责任，包括但不限于对因 • 断开交流电源线的连接时，请捏紧插头拔出。切勿拉本机在保修期间或在保修期外发生故障或是因其他任拽电源线。何原因而导致不能展示或预期利润损失而做的补偿或退款。清洁 • 保证良好的空气流通以防内部积热。请勿将本机放在在清洁显示器之前务必拨掉电源线。地毯、毛毯等上面或窗帘、帏幔旁边，否则通风孔会受阻。...
Página 254: 关于安装的建议
至 40 之间。将显示器安装在 °C °C 天花板附近时请小心操作。安装位置附近的温度可能会比室内高度较低处的正常温度高很多。 • 使用支架时，必须使用适用的桌面支架 SU-S02 （未附带）。关于安装方法，请参阅桌面支架的安装说明书。侧视图 • 有关安装支架、墙壁安装的说明，请咨询 Sony 专业人员。 • 关于五金件的安装，例如托架、螺钉或螺栓，此处无法指定产品。实际安装取决于当地授权经销商。安装方面请咨询具备资格的 Sony 专业人员。 • 显示器电源打开期间，内部会集聚一定量的热量。这会导致灼伤。在显示器电源打开时或刚进入待机模式时，应避免触摸显示器的顶部或背面。单位：cm 注显示器连接着桌面支架（未附带）时，移动或安装显...
Página 255 水平安装显示器前视图侧视图单位：cm 垂直安装显示器前视图必须使 1 （电源）开关位于左下方。侧视图单位：cm...
Página 256: 前视图
部件和控制器的位置和功能前视图部件说明 1 1（电源 / 待机）指示灯 • 当显示器打开时点亮为绿色。 • 当显示器处于待机模式时点亮为红色。如果信号是从个人电脑输入，则当显示器进入节电模式时将点亮为橙色。当 1 指示灯以红色闪烁时，请参阅第 35 页。注当 “Multi Display”设定中的 “LED”选项设定为 “Off” ，并且 “Position” 选项未设定到右下方，则即使显示器已打开，该指示灯也不会点亮为绿色，除没有信号或不支持该信号的情况之外。遥控传感器遥控光感器。...
Página 257: 后视图
后视图 FWD-55B2/46B2/42B2 FWD-32B1...
Página 258 部件说明 1 安装托架安装孔符合 VESA 标准的螺孔。间距： 200mm × 200mm (FWD-32B1) 400mm × 400mm (FWD-55B2/46B2/42B2) 注请使用螺纹和长度均适合的螺丝，并以正确扭矩拧紧。螺纹直径：M6 螺纹长度：10 mm 扭矩：20 kgf·cm 2 扬声器安装孔用于连接扬声器 SS-SPG02 （未附带）。 (FWD-55B2/46B2/42B2) 2 内置扬声器 (FWD-32B1) 3 桌面支架安装孔用于安装桌面支架 SU-S02 （未附带）。 4 1 （电源）按钮...
Página 259 部件说明 8AC IN 插座将附送的交流电源线连接至此插座和壁装电源插座（第 18 页）。一旦连接了交流电源线并打开主电源开关，则指示灯将点亮为红色，并且显示器将进入待机模式。 / （主电源）开关设置显示器时，请将主电源开关转至 “ON”位置（按一侧）。当主电源开关位于 “OFF”位置时（按一侧），功耗为 0W。 0 SPEAKER 插座将扬声器 SS-SPG02 （非附送）连接至此插座。关于连接扬声器的详细说明，请 (FWD-55B2/46B2/42B2) 参阅扬声器附带的操作手册。关于扬声器电线接线方法的详细说明，请参阅第 19 页。 qa AUDIO OUT （L/R）这是外部设备的音频监视器输出端子。...
Página 260 HDMI IN：HDMI （High-Definition Multimedia Interface）提供显示器与任何配有 HDMI 的音频 / 视频设备及个人电脑之间的接口。您可以享受效果增强的或高清晰度的视频，以及双声道数字音频。将根据所连接的设备自动为音频 / 视频设备或个人电脑选择适当的模式。注请务必仅使用标有 HDMI 标识的 HDMI 电缆（非附送）。建议您使用 Sony HDMI 电缆（高速型）。 HDMI、High-Definition Multimedia Interface 和 the HDMI Logo 是 HDMI Licensing LLC 在美国及其他国家 / 地区的商标或注册商标。...
Página 261 DVI IN：连接到视频装置或个人电脑的数字信号输出端子。支持 HDCP 复制保（DVI-D 24 芯）护。 AUDIO IN：输入音频信号。连接至视频设备等的音频信号输出。 qj REMOTE (STRAIGHT) • 此连接器允许采用 RS-232C 协议遥控显示器。有关详细说明，请联系授权的 Sony 经销商。（D-sub 9 芯）注使用此连接器时，请在 “Network Port”中选择 “RS-232C” 。（第 29 页） qk REMOTE ( 此连接器可用 10BASE-T/100BASE-TX LAN 电缆将显示器连接至网络。...
Página 262: 遥控器
遥控器注在本显示器中不可使用 S VIDEO 按钮、按钮、OPTION1 按钮及 OPTION2 按钮。按钮说明 1 ON （电源打开）按钮按此按钮打开显示器电源。当显示器背面的主电源开关位于 “ON”位置时有效。 2 DVI 按钮按此按钮选择输入 DVI 端口的信号。 3 HDMI 按钮按此按钮选择从视频设备输入 HDMI IN 连接器的信号。 4 VIDEO 按钮按此按钮在来自 VIDEO IN 与来自 COMPONENT IN 的输入信号之间切换。...
Página 263 安装电池附送两节 AA （R6）遥控器 RM-FW002 电池。为避免爆炸危险，请使用 AA （R6）锰电池或碱性电池。 9 ID MODE （ON/0-9/SET/C/OFF）按钮通过输入显示器的 “Index Number”可以操作某个指定的显示器而不影响其它同时安装的显示器。 • ON 按钮：按此按钮可在画面上显示 “Index Number” 。 • 0-9 按钮：按此按钮输入想要操作的显示器的 “Index Number” 。 • SET 按钮：按此按钮设定输入的 “Index Number” 。 • C 按钮：按此按钮清除输入的...
Página 264: 遥控器上的可用按钮
（第 25 页）。 Wide Zoom Zoom 对于从 Video、DVD 等视频设备输入（个人电脑输入除外） Full 4:3 原始源 Wide Zoom 对于个人电脑输入下图表示 800 × 600 输入分辨率 Real Zoom Full 1 Full Full 2 注如果输入分辨率比面板分辨率（1920 1080）* × 高，则 “Real”显示与 “Full 1”相同。 * FWD-32B1: 1366 ×...
Página 265: 使用 Id Mode 按钮
使用 ID MODE 按钮当完成所有设定变更后，按 OFF 按钮。通过输入显示器的 “Index Number”可以操作显示器返回至正常画面。某个指定的显示器而不影响其它同时安装的显示器。按 ON 按钮。显示器的 “Index Number”在屏幕的左下角菜单中以黑色字符显示。（每个显示器均分配有从 1 到 255 的单独预设 “Index Number” 。）若要更正 Index Number Index Number 按按钮清除当前输入的 “Index Number” 。返回步骤...
Página 266: 连接扬声器 (Fwd-55B2/46B2/42B2)
连接开始之前连接交流电源线 • 首先请确认各设备的电源已关闭。 • 请使用适合所要连接设备的电缆。 • 连接电缆，将其完全插入连接器或插孔。松动的连接可能会引起嗡嗡声和其它噪音。将交流电源线插入 AC IN 插座中。然后，将 • 断开电缆的连接时，请捏紧插头拔出。切勿拉拽电交流电源插头固定器（附送）装在交流电缆。源线上。 • 也可参阅所要连接设备的使用说明书。 • 请将插头牢牢插入 AC IN 插座。 • 请使用两个交流插头固定器（附送）之一以便牢牢固定交流插头。连接扬声器 (FWD-55B2/46B2/ 42B2) 连接扬声器 SS-SPG02 （非附送）。必须正确连接扬声器。...
Página 267: 电缆布置
电缆布置使用电缆夹可用附送的电缆夹（×6 ； FWD-32B1：×3）整齐地捆扎电缆。请按下图所示的方法安装电缆夹。后视图 FWD-55B2/46B2/42B2 FWD-32B1...
Página 268: 菜单综述
使用设定菜单综述按 MENU 按钮。按加亮显示所需的菜单图标。按或。若要退出菜单，按 MENU 按钮。若要改变屏幕显示语言从 “English” 、 “Deutsch” 、 “Français” 、 “Español” 、 “Italiano”或 “ ”中选择所要的屏幕显示设定和信息的语言。 “English”( 英语）被设置为默认设定（第 26 页）。这些设定使您可以使用以下功能：设定使您可以设定 / 更改 Picture/Sound Picture Mode: ( 第 21 页 ) Picture Mode Adjust.
Página 269: Picture/Sound 设定
Picture/Sound 设定关于设定方法，请参阅 “菜单综述” （第 20 页）。 *：在个人电脑输入期间不可选。菜单功能和操作可以选择图像质量以匹配您的图像类型和环境亮度。 Picture Mode 提示若要从 “Picture Mode”的某个选项改变至其另一个选项，也可使用遥控器上的 PICTURE 按钮（第 14 页）。 Vivid 增强图像锐度并令对比度达到最大。 Standard 适中设定。 Custom 进行更细微的调整。 Conference 调节荧光灯下视频会议的图像质量。注 “Conference”可能无效，这要视使用环境或视频会议系统而定。此时，请使用 “Picture Mode Adjust.”调节图像（第 21 页），或切换至除 “Conference” 外的某个...
Página 270 菜单功能和操作 Dynamic Picture 选择 “On”或 “Off” 。选择 “On”可使白色更亮、黑色更黑，以此提高对比度。注当 “Picture Mode”设定为 “Conference”时，不能设定 “Dynamic Picture” 。 Gamma Correct. 平衡图像的明暗部分。设定值越高，伽玛校正越大。 High/Mid/Low/ 注当 “Picture Mode”设定为 “Conference”时，不能设定 “Gamma Correct.” 。 Color Temp. 可根据自己的喜好对白色调进行调节。出厂时已设置默认设定。提示在色调调整画面上选择 “Reset”可恢复默认设定。 Cool 使白色偏蓝。...
Página 271 菜单功能和操作可使用多种 “Sound Mode”设定调节从 SS-SPG02 扬声器（非附送）输出的 Sound Mode 声音。对于 FWD-32B1，则可通过内置扬声器调节声音输出。 Dynamic 增强高音和低音。 Standard 适中设定。 Custom 进行更细微的调整。可以对音调进行细微调整。 Sound Mode Adjust. 提示当 “Sound Mode”设定为 “Custom”时，可以设定 “Treble”和 “Bass” 。 Treble 增强或减弱高音。 Bass 增强或减弱低音。 Balance 调节左侧 / 右侧扬声器的平衡。 Surround 根据图像类型选择环绕模式。...
Página 272: Screen 设定
Screen 设定关于设定方法，请参阅 “菜单综述” （第 20 页）。注如果没有信号输入，则不能设定 “Aspect”和 “Adjust Screen” 。菜单功能和操作可以对连接多个显示器形成的电视墙进行设定。 Multi Display 注 • 在视频输入期间， “Multi Display”会显示一个与当前 “Aspect”设定尽可能接近的图像。但在个人电脑输入期间，显示时的 “Aspect”被设定为 “Full 2” 。 • 当 “Position”设定为右下方时，即使 “LED”被设定为 “Off” ， 1 指示灯也会点亮。即使当显示器关闭（待机）时，此指示灯仍点亮，则说明检测到错误，或显示器处于睡眠模式，包括无信号和不支持该信号的情况在内。...
Página 273 放大图像并沿垂直方向充满屏幕，同时保持原始纵横比。在图像的四周可能会出现一个黑框。 Full 2 ** 放大图像并充满屏幕。 Real ** 以图像的原始像点数显示图像。注如果输入分辨率比面板分辨率（1920 × 1080 ； FWD-32B1：1366 × 768）高，则 “Real”的显示与 “Full 1”相同。调节屏幕尺寸和位置。 Adjust Screen 注 “Auto Adjustment” 、 “Phase”和 “Pitch”在用 DVI IN 或 HDMI IN 连接器以数字形式输入个人电脑信号时不可用。 Auto Adjustment ** 选择...
Página 274: Setup 设定
Setup 设定关于设定方法，请参阅 “菜单综述” （第 20 页）。菜单功能和操作从所示的语言设定中进行选择。请选择 “English” 、 “Deutsch” 、 Language “Français” 、 “Español” 、 “Italiano”或 “ ” 。可调整时间、显示内置时钟或设定定时器使显示器电源在预设的时间打开 / Timer Setting 关闭。注如果长时间将主电源开关置于关闭状态或将交流电源线拔下，内置时钟的走时就可能会明显失准。此时，请按正确时间校准时钟。 Clock Set 设定日期和时间。 Date Set 设定日期（年、月、日）。日是自动设定的。 Time Set 设定时间。...
Página 275 菜单功能和操作输入更为详细的设定。 Advanced Setup Control Setting 此菜单用于操作显示器和遥控器的设定。 Index Number 您可以根据需要更改显示器的索引号码。选择此项，用显示器上的 F/f 按钮设定显示器的索引号码，然后按按钮确认设定。注无法使用遥控器设定 “Index Number” 。 Control Mode 设定为通过遥控器或显示器来控制显示器。注当操作此项目时，视通过遥控器还是显示器来进行选择的情况而定，可用模式将会有所不同。用遥控器上的按钮设定此项目时，您仅可选择 “Display+Remote”或 “Remote Only” 。用显示器上的按钮设定此项目时，您仅可选择 “Display+Remote”或 “Display Only” 。 Display+Remote 可使用显示器和遥控器上的控制按钮操作显示器。...
Página 276 菜单功能和操作 Sync Mode 设定 HD15 (RGB/COMPONENT) IN 连接器的管脚 13 上输入的信号类型。注 • “Sync Mode”仅在输入 HD15 连接器的信号为模拟 RGB 信号时可用。 • 有些输入只能选择“H/Comp” 。此时，经由连接器的管脚 13 或 14 输入水平 / 垂直同步信号。 • 本显示器不支持 576/60p 的三值同步格式。 • 当在 “Sync Mode”中选择 “Video”时，只能设定 575/50i 和 480/60i 信号。...
Página 277 菜单功能和操作 Network Port 设定在通过个人电脑遥控显示器时，个人电脑上所连接的端子。注 • 不能同时使用 REMOTE (STRAIGHT) 和 REMOTE （）。 • 执行 “IP Address Setup”或 “Speed Setup”时，请选择 “LAN” 。 RS-232C 通过 REMOTE (STRAIGHT) 连接器来连接显示器与个人电脑时选择此项。通过 REMOTE （）连接器来连接显示器与个人电脑时选择此项。 IP Address Setup 设定 IP 地址，使显示器的 REMOTE （）连接器与用...
Página 278: 使用网络功能的准备工作
网络功能设定 IP 地址使用网络功能的准备使用 10BASE-T/100BASE-TX LAN 电缆可以将显示器连接至网络。工作连接到 LAN 时，可以使用以下两种方法之一设定显示器的 IP 地址。关于 IP 地址选择的详情，请咨询您的网络管理员。使用前须知 • 为显示器指定一个固定的 IP 地址通常应该使用这种方法。 • 如本显示器的软件规格因改进而发生变更，恕不另行通知。 • 自动获取 IP 地址如果显示器连接的网络具有 DHCP 服务器，您 • 应用软件所显示的画面可能与本手册中的插图可以让 DHCP 服务器自动指定一个 IP 地址。有细微不同。...
Página 279 为显示器指定一个固定的 IP 地址注如果未正确设定 IP 地址，则根据错误原因将显示以下按 MENU 打开主菜单。错误代码。 Error 1：通讯错误用 F/f 选择 “Setup” ，然后按。 Error 2：指定的 IP 地址已经被其它设备所使用 Error 3：IP 地址错误用 F/f 选择 “Advanced Setup” ，然后按 Error 4：网关地址错误。 Error 5：首选 DNS 地址错误 Error 6：备用 DNS 地址错误用...
Página 280: 个人电脑操作
设定各画面上的项目个人电脑操作当使用显示器的 LAN 功能时 Information （信息）画面控制显示器该画面显示型号名称、序列号和显示器的其它信您可以在个人电脑屏幕上进行各项显示器设定。息，以及电源状态和输入信号选择。确认显示器、个人电脑和路由器或集线器均用网本画面只显示信息。没有可进行设定的项目。络电缆正确连接。然后打开显示器、个人电脑和路由器或集线器的电源。 Configure （配置）画面有四种显示画面，按功能区分：Information （信息）画面、Configure （配置）画面、 Timer Control （控制）画面和 Setup （设置）画面。使您可以对定时器功能进行设定。关于按钮功能的详细说明，请参阅显示器各功能的说结束时，单击 “Apply” 。明。 Screen Saver 开启个人电脑浏览器（Internet Explorer 使您可以对屏幕保护功能进行设定。结束时，单击 “Apply” 。 7.0 或更新版本）...
Página 281 使您可以对 ID 会话功能进行设定。 ID 会话是一这种情况下，安装显示器后显示器每次打开时，个协议，允许显示器进行基于网络的控制。控制 IP 地址都可能会改变。项目包括各种设定和调整，例如色温和伽玛。有注关支持的 ID 会话命令的信息，请咨询您当地的可以从显示器的菜单设定 IP 地址。有关详情， Sony 经销商。请参阅 “IP Address Setup” （第 29 页）。 Password 在此处输入管理员、用户名和密码信息。管理员的名称固定设为 “root” 。每个字符串最长 8 个字符。一旦设定了用户名和密码，无论何时调用显示器的显示器控制画面，即出现 “Network Password”画面。...
Página 282 SNMP 显示器是一个支持 SNMP （简单网络管理协议）的网络设备。除支持标准的 MIB-II 外，也支持 Sony Enterprise MIB。该画面使您可以对 SNMP 进行设定。有关支持的 SNMP 命令的信息，请咨询您当地的 Sony 经销商。返回到默认设定若要将在 “Setup”画面中所作的所有设定模式恢复至出厂默认状态，可通过指定 “All Reset” 设定恢复到默认设定，然后重新指定适当的网络设定。...
Página 283: 故障排除
其它信息故障排除检查 1 指示灯是否以红色闪烁。闪烁时自检功能启用。检查 1 指示灯闪烁的次数和停止闪烁的时间长度。例如，指示灯闪烁 2 次，停止闪烁 3 秒，然后再闪烁 2 次。按显示器上的 1 （电源）开关和主电源开关将其关闭，断开电源线的连接。将指示灯闪烁的方式（闪烁次数和点亮的持续时间）告知您的经销商或 Sony 服务中心。不闪烁时检查下表中的项目。如果问题仍然存在，请将显示器交给有资格的专业人员进行维修。问题可能的解决方法显示器上的电源开关和控制按钮不工 • 检查 “Control Setting”的设定（第 27 页）。作。 • 检查主电源开关是否位于 “OFF”位置（第 11 页）。...
Página 284 问题可能的解决方法遥控器无法操作。 • 检查电池的极性或更换电池。 • 将遥控器指向显示器上的遥控传感器。 • 保持遥控传感器区域无障碍物阻挡。 • 检查 “Control Setting”的设定（第 27 页）。 • 荧光灯会干扰遥控器操作；尝试关闭荧光灯。 • 将电缆牢牢插入 REMOTE 连接器。无法连接至网络。 • 检查个人电脑的网络设定。 • 通过在 “Setup”设定菜单上指定 “All Reset”设定恢复至默认设定，然后重新指定适当的网络设定。 • 检查 “Network Port”的设定（第 29 页）。 •...
Página 285 电视 / 视频信号输入信号参照表可用输入分辨率 Video 分量 HDMI 1 480/60i 个人电脑信号 2 480/60p 水平频率垂直频率分辨率 3 575/50i （kHz）（Hz） a） 4 576/50p -1 （VGA 350） 31.5 5 720/50p 640 × 480@60 Hz 31.5 b） 6 720/60p 13" 35.0 7 1080/50i VGA （VGA TEXT）...
Página 286 输入信号和显示器状态的实际屏幕显示屏幕显示含义 640 × 480 / 60 所选择的输入信号为个人电脑（例）信号。 480 / 60I （例）所选择的输入信号为分量视频。 NTSC （例）所选择的输入信号为视频信号。 Not Supported 所选择的输入信号为 Signal 不支持的信号。 No Signal 无输入信号。 Component 所选择的输入信号为分量视频。 HD15 所选的输入为 HD15。 “RGB/YUV”被设定为 “Auto” 。 HD15 RGB 所选的输入为...
Página 287 500 mVrms，高阻抗 FWD-46B2 HDMI HDMI IN 0.53 （水平）mm × 0.53 (HDMI (1080p)) （垂直）mm SPEAKER 扬声器输出（L/R） FWD-42B2 （FWD-32B1 除外） 6 7W + 7W 0.4845 （水平）mm × 0.4845 内置扬声器输出（L/R）（垂直）mm (FWD-32B1) 图像尺寸 FWD-32B1 7W + 7W 697.685 （水平）mm × 392.256 （垂直）mm...
Página 288 约 20.2 kg 为同步信号）约 22 kg （包括选购的支架） V 同步附件交流电源线（1）交流电源插头固定器（2）电缆夹注 FWD-32B1 （3）当输入分量信号时，切勿将同步信号输入至管脚 13 和 FWD-55B2/46B2/42B2 （6） 14。否则，可能无法正确显示图像。遥控器 RM-FW002 （1） AA （R6）锰电池（2）使用说明书（1）选购件显示器支架 SU-S02 扬声器 SS-SPG02 （FWD-32B1 除外）...
Página 289 索引数字 4:3 16, 25 Gamma Correct. 22 Real 16, 25 REMOTE 连接器 13 Reset 22, 23, 25 AC IN 插座 11, 18 H Shift 25 RGB Signal 28 Address 33 H Size 25 RGB/YUV 28 Adjust Screen 20, 25 HD15 (RGB/COMPONENT) IN/ RS-232C 13, 29 Advanced 33...

Este manual también es adecuado para:

Fwd-55b2 Fwd-46b2 Fwd-42b2

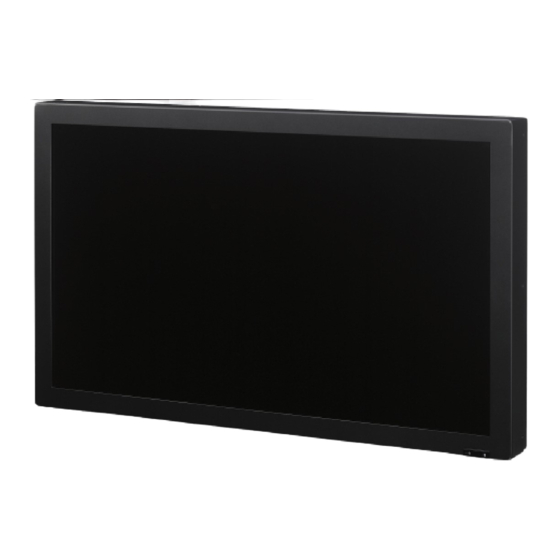

Sony FWD-32B1 Manual De Instrucciones

日本語

English

Introduction

Location and Function of Parts and Controls

Connections

Using the Settings

Network Functions

Other Information

Français

Introduction

Emplacement et Fonction des Pièces et Commandes

Raccordements

Utilisation des Réglages

Fonctions Réseau

Informations Supplémentaires

Deutsch

Einführung

Lage und Funktion der Teile und Bedienelemente

Anschlüsse

Arbeiten mit den Menüeinstellungen

Netzwerkfunktionen

Weitere Informationen

Español

Introducción

Ubicación y Función de Componentes y Controles

Conexiones

Uso de Los Ajustes

Funciones de Red

Otra Información

Italiano

Introduzione

Posizione E Funzione Delle Parti E Dei Comandi

Collegamenti

Uso Delle Impostazioni

Funzioni DI Rete

Altre Informazioni

汉语

Idiomas disponibles

Enlaces rápidos

Capítulos

Solución de problemas

Manuales relacionados para Sony FWD-32B1

Resumen de contenidos para Sony FWD-32B1
