CAPÍTULO 6 – INSTALACIÓN ELÉCTRICA
—
6.6 Conexión del cable de tierra y
de la pantalla del cable
Los blindajes y el protector de cables se conectan a la barra de bus FE
(Tierra Funcional) en el interior del accionamiento. El cable de tierra se
conecta a la barra de PE (Tierra de Protección) de la unidad.
—

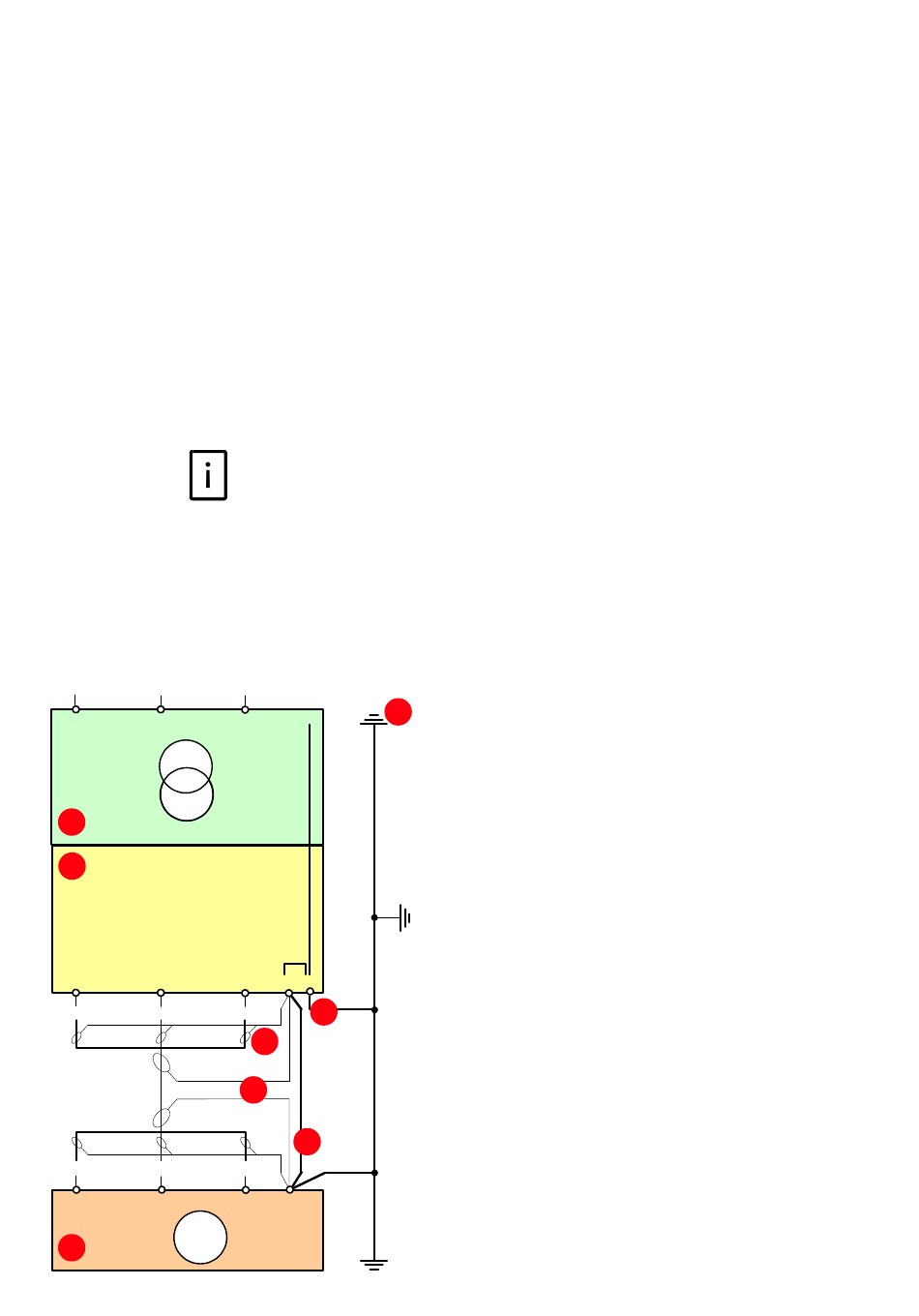

Referencias
—
6-1 Sistema de
accionamiento de
puesta a tierra y
transformador
integrado
V1
U1
1
2
U2
V2
1
2
1
2
U
V
M
3
—
6-1
Para identificar la barra colectora de
tierra, consulte los planos mecánicos
correspondientes.
4
W1
PE
W2
FE
5
3
6
7
8
3
W
PE
1. Transformador de entrada
2. Accionamiento
3. Motor
4. Electrodo de tierra
5. Cable de tierra
6. Revestimiento del cable
7. Blindaje del cable
8. Conductor de conexión equipotencial
79
