Observe que en la esquina superior derecha de pantalla aparece SPECTRUM (Espectro).
Consulte Figura 9. Si aparece LOW AMPL (Amplitud baja), no se podrá realizar una medición de
espectro debido a la baja amplitud de la forma de onda. Si aparece WRONG TB (Base temporal
incorrecta), el ajuste de base temporal no activará el instrumento de prueba para mostrar un
resultado de FFT. Puede ser demasiado lento, lo que produce distorsiones, o demasiado rápido,
que provoca menos de un periodo de señal en la pantalla.
4. Pulse 1 para realizar un análisis del espectro de la forma de onda A, B, C o D.
5. Pulse 2 para establecer la escala de amplitud horizontal en lineal o logarítmica.
6. Pulse 3 para establecer la escala de amplitud vertical en lineal o logarítmica.
7. Pulse 4 para activar o desactivar la función de espectro.

Comparaciones de formas de onda

Puede presentar una forma de onda de referencia fija con la forma de onda real para
compararlas visualmente.
Para crear una forma de onda de referencia y presentarla con la forma de onda real, proceda de
la siguiente manera:
P
1. Pulse para mostrar las etiquetas de las teclas SCOPE (Osciloscopio).
2. Abra el menú WAVEFORM OPTIONS (Opciones de forma de onda) con 4.
3. Utilice el cursor y E para:
a. Resaltar Waveform: (Forma de onda).
b. Seleccione Reference (Referencia) para abrir el menú WAVEFORM REFERENCE
(Referencia de forma de onda).
22

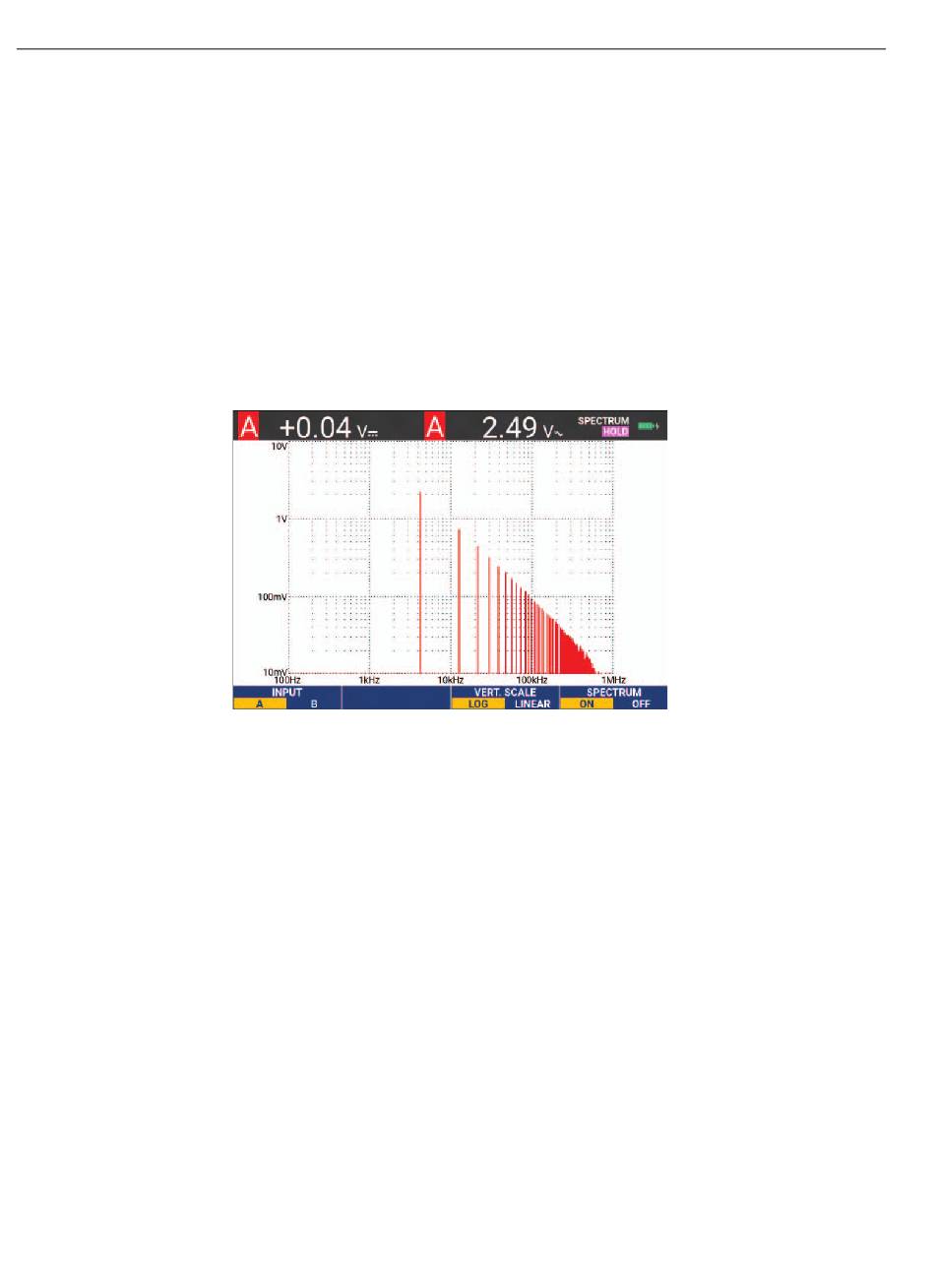

Figura 9. Medición del espectro
