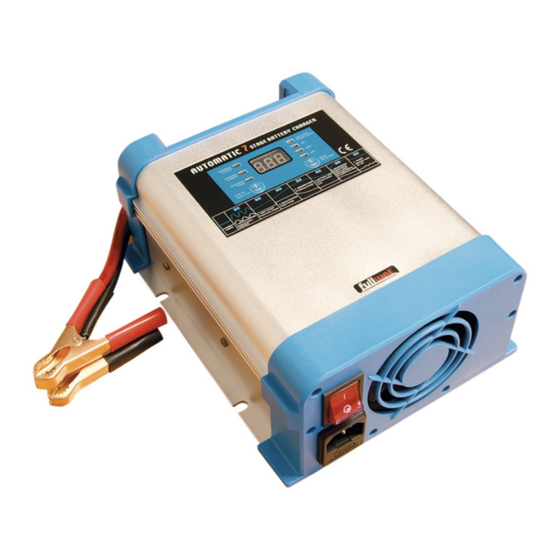

- Página 1 SERIE CMF-C SERIES Cargadores de batería inteligentes Smart battery chargers spanish english Cargador automático de batería de 7 etapas con modo de conmutación Automatic 7 stage battery charger with switching mode...
-
Página 3: Introducción
INFORMACIÓN IMPORTANTE Gracias por comprar nuestro cargador de batería inteligente. Lea este manual de instrucciones detenidamente antes de utilizar el dispositivo. Guarde este manual en un lugar seguro para futuras consultas. Este manual de instrucciones es parte del producto. Debe entregarse junto con el dispositivo si se pasa a un tercero. -
Página 4: Lista De Materiales De Cargador De Baterías E Indicadores
5. LISTA DE MATERIALES DE CARGADOR DE BATERÍAS E INDICADORES Dentro del embalaje hay una unidad del cargador inteligente, el manual de usuario, un cable de alimentación de corriente alterna y un fusible de repuesto. Salida para cargar las baterías Terminal de control remoto Terminal de entrada de corriente alterna... -
Página 5: Carga Automática De 7 Etapas
Botón de selección de modo (MODE SELECTION): Presione prolongadamente este botón para cambiar de cargador inteligente a la función de fuente de alimentación o para configurar el tipo de baterías GEL, AGM o LIQUIDAS (WET). Display LED: Deberá mostrar sucesivamente el voltaje, la corriente y la etapa de carga mediante diferentes números (C-1 a C-7). - Página 6 Flotación: la etapa de flotación mantiene la batería al 100% de carga sin sobrecargar o dañar la batería. Esto significa que el cargador puede dejarse conectado a la batería indefinidamente. El cargador de batería tiene una curva de carga totalmente automática de 7 etapas, el ciclo se repite infinitamente.
-
Página 7: Solución De Problemas
9. SOLUCIÓN DE PROBLEMAS Problemas y Causas posibles Solución sintomas Verifique la entrada de Sin entrada de corriente alterna corriente alterna Desconexión por No hay salida de Deje que el dispositivo se enfríe sobrecalentamiento corriente continua o el cargador no Mal contacto en los terminales puede iniciarse de la batería... -
Página 8: Especificaciones
11. ESPECIFICACIONES Modelo CMF-7C12-10C CMF-7C24-05C CMF-7C12-20C CMF-7C24-10C Rango de voltaje de entrada 190-265V AC ~ 50Hz Voltaje de carga masiva / 14,2V/14,6/14,8V DC seleccionable (12V) absorción 28,4V/29,2/29,6V DC seleccionable (24V) 13,2V/13,5/13,8V DC seleccionable (12V) Voltaje de carga de flotación 26,4V/27V/27,6V DC seleccionable (24V) Máxima corriente de salida Voltaje nominal de la batería Capacidad recomendada... -
Página 9: Garantía
Carga en flotación Carga masiva / absorción Cargador de baterías 13,2V 26,4V 14,2V 28,4V 13,5V 14,6V 29,2V LÍQUIDA 13,8V 27,6V 14,8V 29,6V GARANTÍA Esta garantía cubre solo defectos de fabricación. El aparato no debe modificarse de ninguna manera con respecto a su forma o a sus funciones, internas o externas. También se considerará... - Página 10 IMPORTANT INFORMATION Thank you for purchasing our smart battery charger. Please read this instruction manual carefully before operating the device. Keep this manual in a safe place for future reference. This instruction manual is part of the product. It must be handed over along with the device if it is passed on to a third party.
- Página 11 5. THE BATTERY CHARGER MATERIALS LIST AND INDICATION There are smart charger unit, user manual, AC power cable and spare fuse inside of packing. Battery charging output Remote control terminal AC input terminal Power ON/OFF switch Cooling fan Mounting hole LED display AC power cable Fuse...
- Página 12 6. 7-STAGE AUTOMATIC CHARGING This is a fully automatic battery charger with 7 charge stages. Automatic charging protects your battery from being overcharged. So you can leave the charger connected to the battery indefinitely. 7-stage charging is a very comprehensive and accurate charging process that gives your battery longer life and better performance compared to using traditional chargers.
-
Página 13: Troubleshooting
8. USING STEPS • First connect to the battery, switching on the charger, then charge start to charge for the battery. It is with 7-stage charge function. The LCD display auto.circularly. When overheat and short circuit protection. The LCD screen display “-P-”. •... - Página 14 11. SPECIFICATION Model CMF-7C12-10C CMF-7C24-05C CMF-7C12-20C CMF-7C24-10C Input voltage range 190-265V AC ~ 50Hz Bulk/Absorption charging 14.2V/14.6/14.8V DC selectable (12V) voltage 28.4V/29.2/29.6V DC selectable (24V) 13.2V/13.5/13.8V DC selectable (12V) Floating charging voltage 26.4V/27V/27.6V DC selectable (24V) Max. DC output current Output voltage Suggest battery capacity 15-100Ah...
-
Página 15: Disposal Instructions
Floating charging Bulk/Absorption charging Battery charger GEL/SLA 13.2V 26.4V 14.2V 28.4V 13.5V 14.6V 29.2V WET/calcium 13.8V 27.6V 14.8V 29.6V WARRANTY This warranty covers only manufacturing defects. The device must not be altered in any way with regard to its form or its function, internal or external. The warranty will also be considered null and void if the device has been manipulated by unauthorized personnel or persons outside the organization of the brand. - Página 16 Agente importador A48.139.786 UKAI S.A. Ribera de Elorrieta, 7C 48015 - Bilbao - SPAIN Designed in EU - Made in P RC...
