Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888
IT

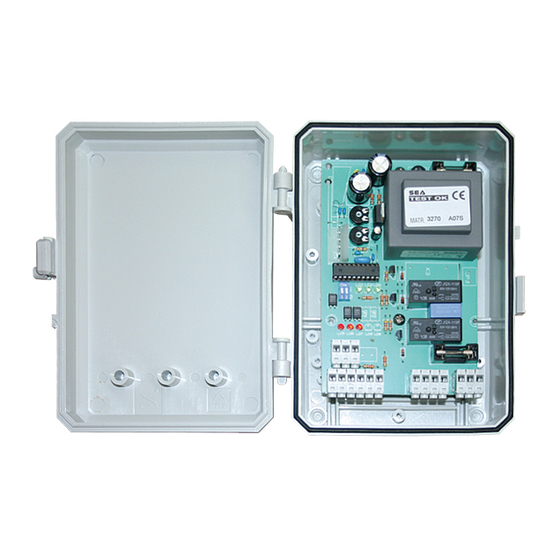

Apparecchiatura Elettronica per SONG
TR1
TR2
CN5
SW
1 2
CN1
1
2 3
CN2
4 5 6 7 8 9
COLLEGAMENTI
Ingressi:
Uscite:
Note:
1) Con SW.1 ON si attiva la chiusura automatica. Se a questo punto SW.2 = ON la serranda chiude immediatamente
dopo il transito sulla fotocellula. Se invece SW.2 = OFF l'apparecchiatura ricarica il timer di chiusura al momento del
transito sulla fotocellula.
2) Trimmer in senso orario = minimo
3) rimmer in senso antiorario = massimo.
Cod. 67410158
®
SEA S.r.l.
DIREZIONE E STABILIMENTO:
Zona industriale 64020 S.ATTO Teramo - (ITALY)
Tel. 0861 588341 r.a. Fax 0861 588344
FUSE 2
RL2
RL1
FUSE 1
CN3
CN4
14 15 16
10 11 12 13
1 6 = N.A. (Start)
2 7 = N.C. (Stop)
3 8 = N.C. (Fotocellula)
14 16 = Alimentazione 230V~
4 = 24V
5 = 0V
10 = Comune Motore e Lampeggiante
11 = Motore apertura
12 = Motore chiusura
13 = Lampeggiante
http://www.seateam.com
e-mail:seacom@seateam.com (Uff. Comm.le)
Italiano
FUSE 1
Fusibile uscita 230V~ (4A)
FUSE 2
Fusibile uscita 24V
TR1
Trimmer chiusura automatica (2 s - 2 min.)
TR2
Trimmer tempo di lavoro
SW.1
Attivazione chiusura automatica
SW.2
Attivazione chiusura immediata
RL1
Relè motore in apertura
RL2
Relè motore in chiusura
CN1
Connettore per bassa tensione
CN2
Connettore per bassa tensione
CN3
Connettore motore
CN4
Connettore alimentazione 230V~
CN5
Connettore ricevitore radio
Rev. 05 - 07/2010
seatec@seateam.com (Uff. Tecnico)
(Cod. 13301150)
(250 mA)
(2 s - 2 min.)
1
