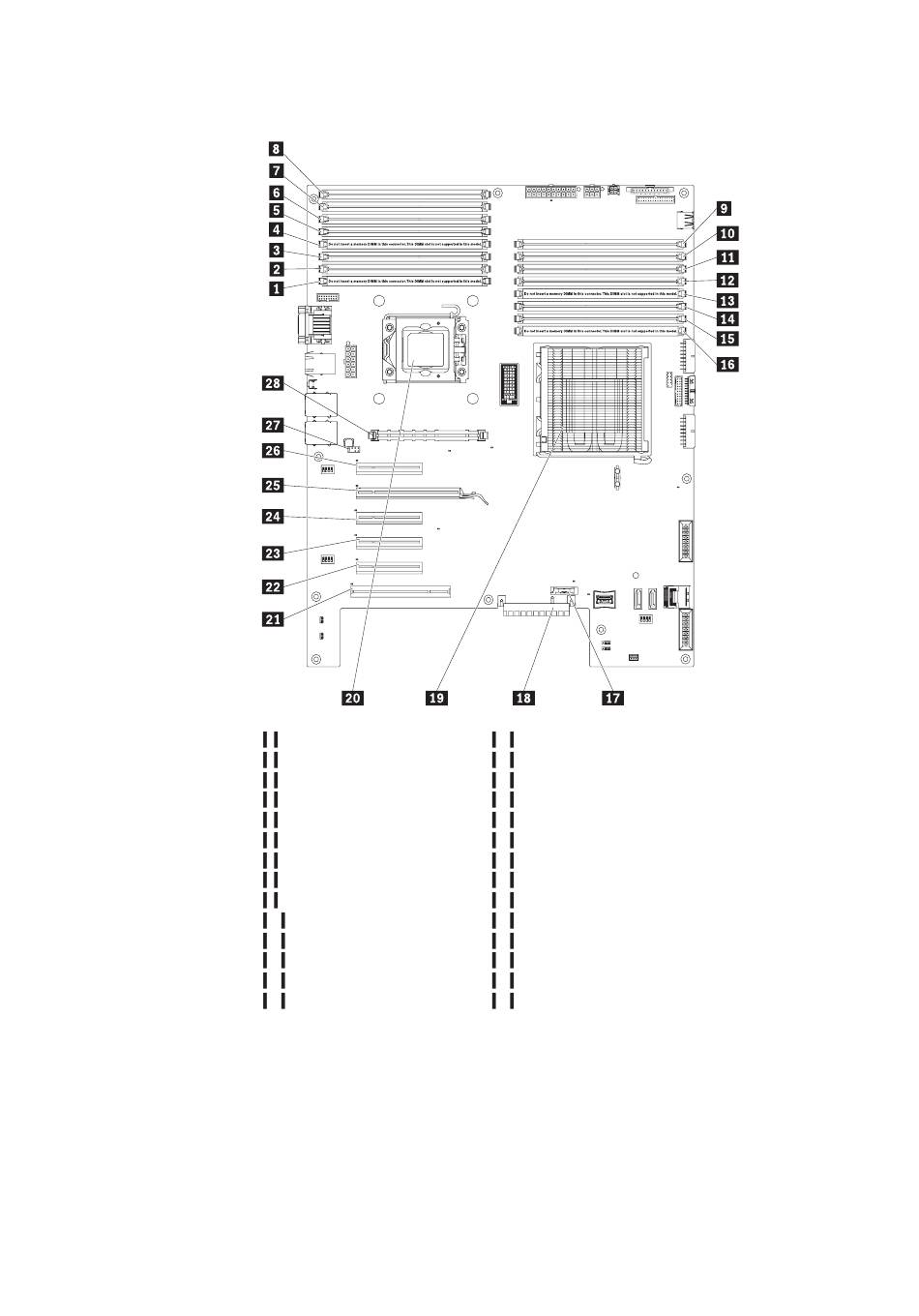

En la siguiente ilustración se muestra la ubicación de los conectores de
microprocesador y del conector del VRM.
1
DIMM 9 (reservado)
2
DIMM 10
3
DIMM 11
4
DIMM 12 (reservado)
5
DIMM 13
6
DIMM 14
7
DIMM 15
8
DIMM 16
9
DIMM 8
10
DIMM 7
11
DIMM 6
12
DIMM 5
13
DIMM 4 (reservado)
14
DIMM 3
Para instalar un microprocesador adicional, haga lo siguiente:
1. Lea la información de seguridad (consulte "Seguridad" en la página vii y
"Directrices de instalación" en la página 39).
2. Apague el servidor y todos los cables de alimentación y cables externos
(consulte "Apagado del servidor" en la página 38) y, a continuación,
desbloquee y extraiga la cubierta del servidor (consulte "Extracción de la
cubierta lateral" en la página 45).
Capítulo 5. Instalación de los dispositivos opcionales y sustitución de las unidades reemplazables por el cliente
15
DIMM 2
16
DIMM 1 (reservado)
17
Batería
18
Conector de tarjeta de ampliación PCI
19
Microprocesador 1
20
Microprocesador 2
21
Ranura 6, PCI de 32 bit/a 33 MHz
22
Ranura 5, PCI Express Gen2 x8 (x8)
23
Ranura 4, PCI Express Gen2 x8 (x4)
24
Ranura 3, PCI Express Gen2 x8 (x4)
25
Ranura 2, PCI Express Gen2 x18 (x8)
26
Ranura 1, PCI Express Gen2 x8 (x8)
27
Conector de clave de soporte virtual
28
Conector de VRM opcional
