través de las ranuras de plástico de la parte inferior del chasis por debajo
del conjunto de la caja del ventilador y, a continuación, conéctelo al
conector J9 del controlador SAS/SATA ServeRAID-MR10is tal como se

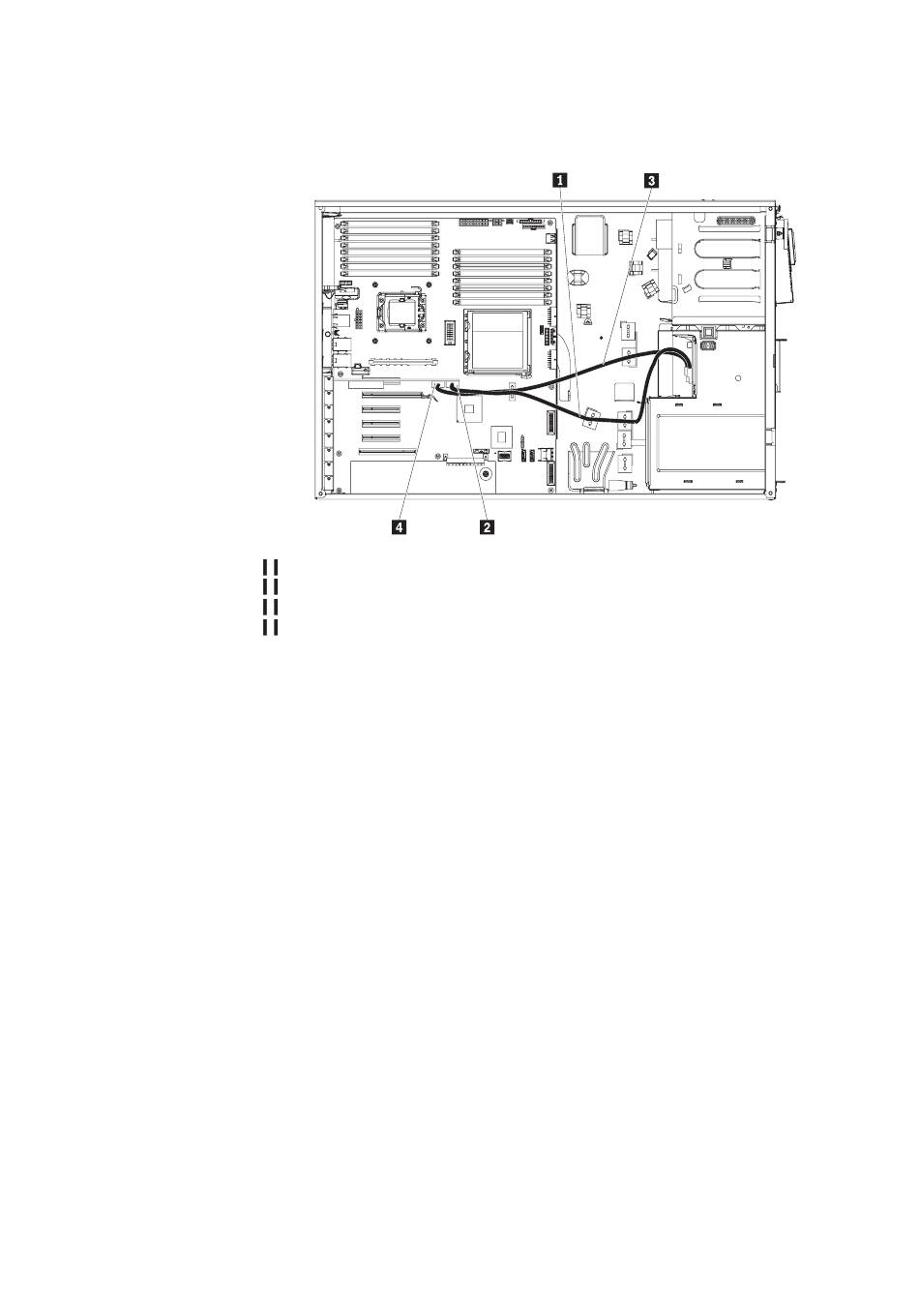

muestra en la siguiente ilustración:
1
Cable de señal de las unidades 4-7
2
Conector del adaptador para el cable de señal de las unidades 4-7
3
Cable de señal de las unidades 0-3
4
Conector del adaptador del cable de señal de las unidades 0-3
Capítulo 5. Instalación de los dispositivos opcionales y sustitución de las unidades reemplazables por el cliente
139
