Página 5: Tabla De Contenido
Configuring the IP Address ..... Accessing the PowerVault NX1950 Storage Solution From a Client System ......
Página 6 All manuals and user guides at all-guides.com Contents...
Página 7: Solution Overview
Significant enhancements in share and storage management scenarios, as well as integration of storage server management components and functionality NOTE: You can use the PowerVault NX1950 storage solution as an iSCSI target device. However, Dell does not support adding hardware iSCSI products to the solution. Installation Guide...
Página 8: Supported Editions
All manuals and user guides at all-guides.com Supported Editions Dell supports the following editions of the Windows Unified Data Storage System 2003 operating system: • Windows Unified Data Storage Server 2003, Standard x64 Edition • Windows Unified Data Storage Server 2003, Enterprise x64 Edition...
Página 9: Configuring Your Solution
PowerVault NX1950 storage solution. NOTE: Throughout this document PowerVault NX1950 storage system refers to the individual storage unit and PowerVault NX1950 storage solution refers to the configuration of the storage unit along with the storage arrays. Configuring Your Hardware...
Página 10: Cabling The Solution
Cabling the Solution Before you turn on the system, ensure that the PowerVault MD3000 storage array is cabled to the PowerVault NX1950 storage system(s). Figure 1-1 and Figure 1-2 illustrate how to cable the SAS 5/E HBA controllers in the PowerVault NX1950 storage system to the PowerVault MD3000 storage array.
Página 11 Gb1, optional for Gb2) management (optional) NOTE: You can connect both the SAS HBA adapters on each PowerVault NX1950 storage system to one storage controller. However, this is not recommended as there is no redundancy in this configuration. For more information regarding the supported cabling configurations, refer to the "Cabling"...
Página 12: Connecting To The Storage System
Dell recommends that you configure the iSCSI traffic and public network traffic on separate networks. Configuring the IP Address For setting up the IP address on the PowerVault NX1950 storage solution, use one of the following methods: • Dynamic Host Control Protocol (DHCP)—If the PowerVault NX1950 storage solution is connected to a DHCP-enabled network, then the network address will be set automatically by the DHCP server.
Página 13 NOTE: To use SAC, you require a female-to-female serial console cable to connect directly from a client system to the PowerVault NX1950 storage system as shown in Figure 1-3. Figure 1-3. Use the Console Cable to Connect to the SAC Prompt...
Página 14 All manuals and user guides at all-guides.com Accessing the SAC Command Prompt SAC is the primary EMS CLI environment hosted by Windows Unified Data Storage Server 2003 operating systems. It is separate from the CLI environment and provides different functionality. SAC is available immediately after you turn on the system.
Página 15: Accessing The Powervault Nx1950 Storage Solution From A Client System
Windows Unified Data Storage Server 2003 Help. Accessing the PowerVault NX1950 Storage Solution From a Client System After configuring the network addresses for your PowerVault NX1950 storage solution, you can connect to it remotely using one of the features listed in this section.
Página 16 All manuals and user guides at all-guides.com Windows Server Remote Administration Applet Remote administration is supported using any of the following browsers: • Firefox version 1.0.6 or later • Mozilla version 1.7.11 or later Use of Windows Server Remote Administration applet is supported by client systems running Java 2 Runtime Environment, version 1.4.2 on systems running Windows operating system and Internet Explorer 6 (or later) browser.
Página 17 All manuals and user guides at all-guides.com Remote Desktop for Administration Remote administration is accomplished using Remote Desktop for Administration (formerly known as Terminal Services in Remote Administration mode). You can use Remote Desktop for Administration to access a system from any other system on the same network. Based on Terminal Services technology, Remote Desktop for Administration is specifically designed for server management.
Página 18: Completing The Configuration
The PowerVault NX1950 storage system and the storage arrays are cabled correctly as shown in "Cabling the Solution." • The storage arrays are turned on before the PowerVault NX1950 storage system is turned on. After the PowerVault NX1950 storage system is turned on: 1 The "Dell Storage Initialization Wizard"...
Página 19: Dell Storage Initialization Wizard
All manuals and user guides at all-guides.com Dell Storage Initialization Wizard When using the Dell Storage Initialization Wizard, you require the IP addresses that will be used to configure the network interfaces, and the domain name that will be used (if you are joining a domain). The domain name can be pre-populated by the network administrator.
Página 20: Powervault Nx1950 Initial Configuration Tasks Wizard
All manuals and user guides at all-guides.com PowerVault NX1950 Initial Configuration Tasks Wizard The PowerVault NX1950 Initial Configuration Tasks Wizard provides support for the initial configuration of the PowerVault NX1950 storage system. Initial Configuration Tasks The PowerVault NX1950 Configuration Tasks window opens each time the administrator logs on to the storage server, unless the administrator chooses not to display the window at logon.
Página 21: Restoring Your Operating System
When you install Windows Unified Data Storage Server 2003 x64 with the Dell PowerEdge Installation and Server Management CD, all data is erased from your internal hard drives. Dell recommends that you back up your data before you perform this procedure.
Página 22 All manuals and user guides at all-guides.com 4 If you are not using the Dell PowerEdge Installation and Server Management CD for the first time, the Welcome to Dell OpenManage Server Assistant window appears. Go to step 5. If you are using the Dell PowerEdge Installation and Server Management CD on your system for the first time, perform the following steps: When prompted, click the appropriate language for your system.
Página 23 Click Continue. Server Assistant deletes all existing partitions on the hard drive. NOTE: For maximum system security, Dell recommends selecting NTFS-NT file system. The Network Adapter(s) configuration window appears. 11 Select one of the following options and click Continue: •...
Página 24 Click Continue until the Microsoft Windows Installation Wizard window appears. 14 When prompted, insert the Windows Unified Data Storage Server 2003 x64 DVD into the CD/DVD drive. The Dell OpenManage Server Assistant automatically detects the DVD and begins copying the operating system files.
Página 25 After the customization is completed, the system reboots and the installation procedure is completed. NOTICE: To prevent a virus from infecting your system, Dell recommends that you download and install any patches, hotfixes, and service packs from the Microsoft Support website at support.microsoft.com.
Página 26: Restoring The Storage Array Software
See the Microsoft Windows Unified Data Storage Server 2003 Deployment Guide for further information on troubleshooting array detection and initialization issues. After you have installed the operating system using Dell OpenManage Server Assistant, the following components are installed: • Operating system •...
Página 27: Installing Additional Components
Installing and Configuring the MUI The multilanguage user interface (MUI) is pre-configured on your system from Dell and the languages that are part of the initial configuration are selected. The MUI is automatically installed as part of the restore process using the Dell OpenManage Server Assistant, but the language is not selected.
Página 28: Applying The Mui Language
Applying the MUI Language You can perform the following steps to apply the MUI to a user: NOTE: Applying the MUI can also be done through the PowerVault NX1950 Initial Configuration Tasks Wizard. 1 Click Start→ Control Panel→ Regional and Language Options.
Página 29: Obtaining More Information
For the Microsoft hotfixes required for this solution, see the Important Information document located on the Dell Support website at support.dell.com. The required critical hotfixes required are pre-installed on your storage solution from Dell. However, see the Microsoft Support website at support.microsoft.com for the latest Quick Fix Executables. Installation Guide...
Página 30 All manuals and user guides at all-guides.com Installation Guide...
Página 31 Windows Server Remote Administration Applet, 14 Operating System Editions, 6 reinstalling, 19 Windows Unified Data Storage SAC, 11 Server 2003, 5 Wizards PowerVault NX1950 storage solution Dell Storage Initialization Wizard, 17 Cabling, 8 Configuring, 7 Network Configuration, 10 Overview, 5 Index...
Página 32 All manuals and user guides at all-guides.com Index...
Página 33 All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 系统安装指南 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 34 未经 Dell Inc. 书面许可，严禁以任何形式进行复制。本文中使用的商标： Dell 、 DELL 徽标、 PowerEdge 、 PowerVault 和 OpenManage 是 Dell Inc. 的商标； UNIX 是 The Open Group 的注册商标； ActiveX 、 Microsoft 、 SharePoint 、 Windows 和 Windows Server 是 Microsoft Corporation 的注册商标； SUSE 是 Novell, Inc. 在美国和其他国家／地区...
Página 35 ........PowerVault NX1950 完成配置 ....... . .
Página 36 All manuals and user guides at all-guides.com...
Página 37: 解决方案概览
All manuals and user guides at all-guides.com Dell ™ PowerVault ™ NX1950 • • • • • PowerVault NX1950 • • 解决方案概览 ® ® PowerVault NX1950 Microsoft Windows Unified Data Storage Server 2003 Dell PowerVault MD3000 Windows Unified Data Storage Server 2003 Windows Unified Data Storage Server 2003 •...
Página 38 支持的版本 Dell Windows Unified Data Storage System 2003 • Windows Unified Data Storage Server 2003 • Windows Unified Data Storage Server 2003 注： PowerVault NX1950 本发行版中的新增功能 Windows Unified Data Storage Server 2003 • • (SAC) (CLI) • Windows Unified Data Storage Server 2003 •...
Página 39: 配置解决方案
(RAID) 1 • SCSI (SAS) 5/E (HBA) PowerVault • (NIC) • Dell (DRAC) 5 (Lights-Out) • Dell PowerVault NX1950 • Dell PowerVault NX1950 • Dell PowerVault MD3000 配置软件 PowerVault NX1950 Dell • Windows Unified Data Storage Server 2003 • •...
Página 40 PowerVault NX1950 PowerVault NX1950 SAS 5/E HBA PowerVault MD3000 PowerVault NX1950 图 1-1. 单节点配置 PowerVault NX1950 存储系统 PowerVault MD3000 存储阵列 NIC 端口 A 到千兆位以太网交换机， SAS HBA 上的端口 0 到控用于数据／管理（可选）制器 1 上的 In-0 NIC 端口 B 到千兆位以太网交换机， SAS HBA 上的端口 1 到控...
Página 41 All manuals and user guides at all-guides.com 图 1-2. 两个节点配置 PowerVault NX1950 存储系统 PowerVault MD3000 存储阵列 NIC 端口 A 到千兆位以太网交换机， SAS HBA 上的端口 0 到控用于群集制器 1 上的 In-0 NIC 端口 B 到千兆位以太网交换机， SAS HBA 上的端口 1 到控用于数据／管理／备份（可选）...
Página 42: 连接到存储系统
All manuals and user guides at all-guides.com 连接到存储系统 Dell PowerVault NX1950 • PowerVault NX1950 – ® – Internet Explorer ActiveX – Linux Java Runtime Environment (JRE) • PowerVault NX1950 注： Dell iSCSI 配置 IP 地址 PowerVault NX1950 PowerVault NX1950 •...
Página 43 All manuals and user guides at all-guides.com 使用特殊管理控制台注： PowerVault NX1950 图 1-3. 使用控制台电缆连接到 SAC 提示符内孔到内孔串行控制台电缆 PowerVault NX1950 存储系统客户机系统注： 15200 DHCP Windows Unified Data Storage Server 2003 (GUI) Windows Unified Data Storage Server • • (DNS)
Página 44: 访问 Sac 命令提示符
All manuals and user guides at all-guides.com 访问 SAC 命令提示符 Windows Unified Data Storage Server 2003 EMS CLI Windows Unified Data Storage Server 2003 注： Microsoft http://go.microsoft.com/fwlink/?LinkId=66418 Windows Unified Data Storage Server <Enter> ch -sn <Enter> cmd0001 Administrator 注： storageserver Microsoft http://go.microsoft.com/fwlink/?LinkId=66415 Windows Unified Data Storage Server 2003...
Página 45: 配置 Ip 地址和 Dns
> netsh interface ip set dns name=interface source=static addr=<dns > 注： "local area connection" netsh Microsoft http://go.microsoft.com/fwlink/?LinkId=66414 Windows Unified Data Storage Server 2003 从客户机系统访问 PowerVault NX1950 存储解决方案 PowerVault NX1950 Windows Server 远程管理小程序 • Firefox 1.0.6 • Mozilla 1.7.11 Windows Internet Explorer 6 Java 2 Runtime Environment 1.4.2...
Página 46 All manuals and user guides at all-guides.com ® • Red Hat Enterprise Linux 3 WS • Red Hat Enterprise Linux 4 WS ® • SUSE Linux Enterprise Server 9 • SUSE Linux Enterprise Server 10 Windows Server Windows Unified Data Storage Server 2003 /admin http://myStorageServer/admin 注：...
Página 47 All manuals and user guides at all-guides.com Microsoft http://go.microsoft.com/fwlink/?LinkId=69056 Windows Unified Data Storage Server 2003 注：得全得证书 HTTPS Windows Unified Data Storage Server 2003 注： Windows Unified Data Storage Server 2003 storageserver 远程桌面连接 Windows Windows Unified Data Storage Server 2003 Start mstsc Remote Desktop Connection...
Página 48: 完成配置
PowerVault NX1950 PowerVault NX1950 注：必须 PowerVault NX1950 才 Dell 存储设备初始化向导 Dell Microsoft PowerVault MD3000 PowerVault NX1950 Dell Dell PowerVault MD3000 PowerVault MD3000 Dell PowerVault MD3000 VDS PowerVault MD3000 PowerVault MD3000 Dell PowerVault NX1950 Initial Configuration Tasks Wizard PowerVault NX1950...
Página 49: Powervault Nx1950 初始配置任务向导
– Dell|EMC • Dell|EMC – Dell Storage Initialization Wizard Dell – – PowerVault NX1950 初始配置任务向导 PowerVault NX1950 PowerVault NX1950 初始配置任务 PowerVault NX1950 Configuration Tasks PowerVault NX1950 PowerVault NX1950 PowerVault NX1950 Configuration Tasks PowerVault NX195 • • • • • •...
Página 50: 恢复操作系统
Microsoft Windows Unified Data Storage Server 2003 R2 64 Dell PowerEdge Installation and Server Management CD Dell 注意：当您使用 Dell PowerEdge Installation and Server Management CD 安装 Windows Unified Data Storage Server 2003 64 位操作系统时，将会清除内部硬盘驱动器中的所有数据。Dell 建议您在执行此过程之前备份您的数据。注：有关最新的 BIOS、固件和驱动程序更新，请参阅 Dell 支持 Web 站点...
Página 51 All manuals and user guides at all-guides.com 注：既 PowerVault NX1950 Dell PowerEdge Installation and Server Management CD 也 DRAC 5 执对 DRAC 5 DRAC 5 过虚拟介质进 Dell PowerEdge Installation and Server Management CD CD/DVD Dell PowerEdge Installation and Server...
Página 52 Configure the Hard Drive for Microsoft Microsoft Configure or Skip RAID RAID Continue RAID • Configure RAID • Skip RAID configuration RAID 注：已由 Dell 驱动预了 RAID 1 Skip RAID RAID Configure RAID RAID RAID • Go to Advanced Wizard RAID •...
Página 53 区屏幕显 Confirm to delete partition （确认以删除分区）窗击 Continue （继续）删除盘区 Server Assistant 注：了得最高全性 Dell NTFS-NT Network Adapter(s) configuration Continue • Obtain IP address from DHCP server DHCP • Specify an IP address Enter Configuration Information: Microsoft Windows...
Página 54 All manuals and user guides at all-guides.com Windows Unified Data Storage Server 2003 x64 DVD CD/DVD Dell OpenManage Server Assistant 注：过几钟 Windows Unified Data Storage Server 2003 x64 DVD CD/DVD Finish Windows Setup Windows 注：启了...
Página 55 PowerVault Microsoft Windows Unified Data Storage Server 2003 Dell OpenManage Server Assistant • • Dell • PowerVault NX1950 表 1-1. 具有 PowerVault MD3000 存储阵列的 PowerVault NX1950 存储解决方案组件位置详细说明 support.microsoft.com StorPort 热修复程序请参阅 Microsoft 支持网站。 Dell PowerVault MD3000 模块化磁盘存储管理器...
Página 56 All manuals and user guides at all-guides.com Dell Storage Initialization Wizard Dell PowerVault NX1950 Initial Configuration Tasks Wizard PowerVault NX1950 PowerVault NX1950 PowerVault NX1950 注：已购买了 PowerVault MD3000 高钥 (Premium Feature PowerVault MD3000 高激活卡激活 Key) 安装其它组件注：...
Página 57 与 MUI 相自述 Installer \cmpnents\mui\ iscsi_target_sb iscsi_target_db \cmpnents\mui\ WindowsServer2003-KB920697-x64-ENU.exe WindowsServer2003-KB922298-x64-ENU.exe 应用 MUI 语言注：还过 PowerVault NX1950 Initial Configuration Tasks Wizard （ PowerVault NX1950 ） → Control Panel → Regional Start and Language Options Regional Options Standards and Formats...
Página 58 Internet Explorer → Internet Options Tools Internet Internet Options Internet Languages Language Preference Add Language Language Remove Internet Options Internet Firefox → Options Tools Options Languages Languages Languages and Character Encoding Options Languages 获取更多信息 Microsoft Dell support.dell.com Dell Microsoft support.microsoft.com...
Página 59 SAC , 41 , 36 Windows Unified Data Storage Server 2003 , 35 , 48 , 46 Dell , 54 MUI , 55 Windows Server , 43 , 44 , 45 PowerVault NX1950 , 38 , 35 , 37 , 40 索...
Página 60 All manuals and user guides at all-guides.com 索...
Página 61 All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 系統安裝指南 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 62 © 2006 Dell Inc. 所有權利均予保留。未經 Dell Inc. 的書面許可，不准以任何形式進行複製。本文件中使用的商標：Dell、DELL 標誌、PowerEdge、PowerVault 和 OpenManage 是 Dell Inc. 的商標，UNIX 是 The Open Group 的註冊商標； ActiveX、Microsoft、SharePoint、Windows 和 Windows Server 是 Microsoft Corporation 的註冊商標；SUSE 是 Novell, Inc. 在美國和其他國家的註冊商標；Red Hat 是 Red Hat Inc. 的註冊商標。...
Página 63: Server Management Cd
............PowerVault NX1950 ..
Página 64 All manuals and user guides at all-guides.com...
Página 65: 解決方案概觀
All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 • • • • • PowerVault NX1950 • • 解決方案概觀 ® ® PowerVault NX1950 Microsoft Windows Unified Data Storage Server 2003 Dell PowerVault MD3000 Windows Unified Data Storage Server 2003 Windows Unified Data Storage Server 2003 •...
Página 66 Dell Windows Unified Data Storage System 2003 • Windows Unified Data Storage Server 2003 x64 • Windows Unified Data Storage Server 2003 x64 註： PowerVault NX1950 此版本的新功能 Windows Unified Data Storage Server 2003 • • Initial Configuration Tasks ( (CLI) (SAC) •...
Página 67: 設定解決方案
• (NIC) Gigabit Ethernet • Dell (DRAC) 5 • Dell PowerVault NX1950 Systems Getting Started With Your System (Dell PowerVault NX1950 系統快速入門 ) • Dell PowerVault NX1950 Systems Hardware Owner’s Manual (Dell PowerVault NX1950 系統硬體使用者手冊 ) • Dell PowerVault MD3000 設定軟體...
Página 68 All manuals and user guides at all-guides.com 為解決方案接線 PowerVault MD3000 PowerVault NX1950 PowerVault NX1950 SAS 5/E HBA PowerVault MD3000 PowerVault NX1950 圖 1-1. 一個節點的組態 PowerVault NX1950 PowerVault MD3000 資料 / 管理用之 NIC 埠 A 至 Gb SAS HBA 之埠 0 至控制器...
Página 69 資料所用之 Gb1 和 Gb2 至 Gigabit DRAC 埠至 Ethernet 開 Ethernet 開關 (Gb1 需用靜態 IP 關，幕後管理用 ( 選購 ) 位址，否則請選用 Gb2) 註： PowerVault NX1950 SAS HBA Dell PowerVault MD3000 Hardware Owner’s Manual (Dell PowerVault MD3000 硬體使用者手冊 ) "Cabling" ( 註： PowerVault NX1950...
Página 70: 連接至儲存系統
All manuals and user guides at all-guides.com 連接至儲存系統 Dell PowerVault NX1950 • PowerVault NX1950 – ® – Internet Explorer ActiveX – Linux Java Runtime Environment (JRE) • PowerVault NX1950 註： Dell iSCSI 設定 IP 位址 PowerVault NX1950 • (DHCP) —...
Página 71 All manuals and user guides at all-guides.com 使用特殊管理主控台註： PowerVault NX1950 圖 1-3. 使用主控台纜線連接至 SAC Prompt (SAC 提示符 ) PowerVault NX1950 註： 115200 DHCP Windows Unified Data Storage Server 2003 (GUI) Windows Unified Data Storage Server • • (DNS)
Página 72: 存取 Sac 指令提示符
All manuals and user guides at all-guides.com 存取 SAC 指令提示符 Windows Unified Data Storage Server 2003 EMS CLI Windows Unified Data Storage Server 2003 HyperTerminal) 註： Microsoft "Selecting client terminal software for Emergency Management Services" ( http://go.microsoft.com/fwlink/?LinkId=66418 Windows Unified Data Storage Server 3 EMS <Enter>...
Página 73: 設定 Ip 位址與 Dns
註： "local area connection" netsh Microsoft "Scripting Tools" ( http://go.microsoft.com/fwlink/?LinkId= 66414 Windows Unified Data Storage Server 2003 從用戶端系統存取 PowerVault NX1950 儲存解決方案 PowerVault NX1950 Windows 伺服器遠端管理 Applet 種瀏覽均 • Firefox 1.0.6 • Mozilla 1.7.11 新 ) 瀏覽...
Página 74 All manuals and user guides at all-guides.com ® • Red Hat Enterprise Linux 3 WS • Red Hat Enterprise Linux 4 WS ® • SUSE Linux Enterprise Server 9 • SUSE Linux Enterprise Server 10 聲音重新導向印表 Windows applet 重新導向無...
Página 75 All manuals and user guides at all-guides.com Microsoft "Remote Desktop for 桌 Administration" ( http://go.microsoft.com/fwlink/?LinkId=69056 Windows Unified Data Storage Server 2003 註：了全起見證書 HTTPS Windows Unified Data Storage Server 2003 註： Windows Unified Data Storage Server 2003 storageserver 遠端桌面連線...
Página 76: 完成組態
偵測到 PowerVault MD3000 輸入名稱 Dell Storage 精 Initialization Wizard (Dell 求當輸入選擇 PowerVault MD3000 VDS 名稱 PowerVault MD3000 畢 PowerVault MD3000 Dell Storage Initialization 精結束 Wizard (Dell PowerVault NX1950 Initial Configuration Tasks Wizard 精 (PowerVault NX1950...
Página 77: Powervault Nx1950 初始組態工作精靈
– – – Dell|EMC • Dell|EMC – Dell Storage Initialization Wizard (Dell – – PowerVault NX1950 初始組態工作精靈 PowerVault NX1950 Initial Configuration Tasks Wizard (PowerVault NX1950 精 PowerVault NX1950 初始組態工作每次登入 PowerVault NX1950 Configuration Tasks ) 視窗非選擇登...
Página 78: 還原作業系統
R2 x64 作業系統的說明。 Dell PowerEdge Installation and Server Management CD 將會安裝標準的作業系統軟體，以及作業系統 CD 上並未提供的 Dell 專用裝置驅動程式。備註：使用 Dell PowerEdge Installation and Server Management CD 來安裝 Windows Unified Data Storage Server 2003 x64 時，會清除您的內部硬碟中的所有資料。Dell 建議您在執行此程序之前先備份資料。註：如需最新的 BIOS、韌體及驅動程式更新，請瀏覽 Dell 支援網站，...
Página 79 All manuals and user guides at all-guides.com 新註： PowerVault NX1950 動 Dell PowerEdge Installation and Server Management CD DRAC 5 執行進行 DRAC 5 DRAC 5 透虛媒動說明 Dell PowerEdge Installation and Server Management CD CD/DVD...
Página 80 Microsoft Configure or Skip RAID ( RAID) Continue ( • Configure RAID ( RAID) • Skip RAID configuration ( RAID 註：已經由 Dell 內碟了內碟碟 RAID 1 Skip RAID configuration ( RAID Configure RAID ( RAID) RAID •...
Página 81 現 Confirm to delete partition 認刪除割區 ) 視窗按 Continue ( 繼續 ) 刪除碟現割區註：獲最高等全護 Dell 擇 NTFS-NT 檔 Network Adapter(s) configuration ( Continue ( • Obtain IP address from the DHCP server ( DHCP •...
Página 82 All manuals and user guides at all-guides.com Windows Unified Data Storage Server 2003 x64 CD/DVD Dell OpenManage 註：幾鐘 Windows Unified Data Storage Server 2003 x64 CD/DVD Finish ( Windows 註：向提輸輸 Windows 按繼續進行操螢幕...
Página 83 Dell Storage Initialization Wizard (Dell • 原原 PowerVault NX1950 求依據購買而差異暸情表 1-1 圖 1-1. PowerVault NX1950 儲存解決方案與 PowerVault MD3000 儲存陣列元件位置詳細資料 StorPort Hotfix support.microsoft.com 請瀏覽 Microsoft 支援網站。 Dell PowerVault MD3000 模組化磁碟儲存管理員請參閱隨附 PowerVault Resource CD MD3000 儲存陣列出貨...
Página 84: Mui
All manuals and user guides at all-guides.com 畢重新 Dell Storage Initialization 精逐偵測檢查 Wizard (Dell 結束 PowerVault NX1950 Initial Configuration 精現 Tasks Wizard (PowerVault NX1950 PowerVault NX1950 精 PowerVault NX1950 註：已購買了 PowerVault MD3000 Premium Feature Key 獲...
Página 85 \cmpnents\mui\ iscsi_target_sb iscsi_target_db \cmpnents\mui\ WindowsServer2003-KB920697-x64-ENU.exe WindowsServer2003-KB922298-x64-ENU.exe 套用 MUI 語言 MUI 套註： PowerVault NX1950 Initial Configuration Tasks Wizard (PowerVault NX1950 ) → Control Panel ( ) → Regional Start ( and Language Options ( Regional Options ( Standards and Formats...
Página 86 ) → Options ( Tools ( Options ( Languages ( Languages ( Languages and Character Encoding ( OK ( Options ( Languages ( 取得更多資訊 Microsoft hotfix Dell Important Information ( 重要資訊 ) support.dell.com 重 Dell hotfix 想新快速修復哪瀏覽 Microsoft...
Página 87 All manuals and user guides at all-guides.com 索引七畫 PowerVault NX1950 Windows Unified Data Storage Server 2003, 63 , 66 , 65 , 64 概觀 , 63 重新 , 76 , 68 十四畫精精 SAC, 69 Dell , 74 Windows 六畫...
Página 88 All manuals and user guides at all-guides.com 索...
Página 89 All manuals and user guides at all-guides.com Systèmes Dell™ PowerVault™ NX1950 Guide d'installation w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 90 écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, PowerEdge, PowerVault et OpenManage sont des marques de Dell Inc. ; UNIX est une marque déposée de The Open Group ; ActiveX, Microsoft, SharePoint, Windows et Windows Server sont des marques déposées de Microsoft Corporation ;...
Página 91 Configuration de l'adresse IP ....Accès à la solution de stockage PowerVault NX1950 à partir d'un client ......
Página 92 All manuals and user guides at all-guides.com Sommaire...
Página 93: Présentation Générale De La Solution
• Caractéristiques du système d'exploitation • Restauration du système d'exploitation Présentation générale de la solution Le PowerVault NX1950 permet de mettre en place une solution de ® stockage comprenant un ou deux nœuds équipés de Microsoft ® Windows Unified Data Storage Server 2003. La configuration fournie par Dell inclut une baie PowerVault MD3000.
Página 94: Éditions Prises En Charge
REMARQUE : vous pouvez utiliser la solution de stockage PowerVault NX1950 comme périphérique iSCSI cible. Cependant, Dell ne prend pas en charge l'ajout de matériels iSCSI à la solution. Éditions prises en charge Dell prend en charge les éditions suivantes du système d'exploitation Windows Unified Data Storage System 2003 : •...
Página 95: Configuration De La Solution
Microsoft précédents. Configuration de la solution Cette section fournit des informations sur la configuration du matériel et des logiciels de la solution de stockage PowerVault NX1950. REMARQUE : dans ce document, le terme système de stockage PowerVault NX1950 désigne l'unité de stockage individuelle, tandis que le terme solution de stockage PowerVault NX1950 désigne l'ensemble formé...
Página 96: Configuration Des Logiciels
PowerVault MD3000 est raccordée au(x) système(s) de stockage PowerVault NX1950. La figure 1-1 et la figure 1-2 indiquent comment relier les contrôleurs HBA SAS 5/E du PowerVault NX1950 à la baie PowerVault MD3000. La solution de stockage PowerVault NX1950 ne prend en charge que les clusters de un ou deux noeuds.
Página 97 All manuals and user guides at all-guides.com Figure 1-1. Configuration comprenant un seul nœud Système de stockage PowerVault NX1950 Baie PowerVault MD3000 Port A du NIC, relié à un commutateur Port 0 de l'adaptateur HBA Ethernet Gb (données/gestion - SAS, relié au port In-0 du en option) contrôleur 1...
Página 98 REMARQUE : vous pouvez connecter les deux adaptateurs HBA SAS de chaque système de stockage PowerVault NX1950 à un seul contrôleur de stockage. Cette méthode est cependant déconseillée car elle n'offre aucune redondance. Pour plus d'informations sur les configurations de câblage prises en charge, reportez-vous à...
Página 99: Connexion Au Système De Stockage
être mises sous tension avant les systèmes de stockage PowerVault NX1950. Connexion au système de stockage Pour la connexion réseau au PowerVault NX1950, Dell recommande d'utiliser l'une des méthodes suivantes : • Pour accéder au système à distance et le gérer à partir du réseau, vous devez définir une adresse IP statique sur la solution de stockage...
Página 100: Configuration De L'aDresse Ip
PowerVault NX1950, vous disposez de plusieurs méthodes : • Protocole DHCP (Dynamic Host Control Protocol) : si la solution de stockage PowerVault NX1950 est connectée à un réseau prenant ce protocole en charge, l'adresse réseau est automatiquement définie par le serveur DHCP.
Página 101 All manuals and user guides at all-guides.com Si votre environnement ne prend pas en charge le protocole DHCP, vous pouvez utiliser l'interface de ligne de commande prise en charge par la console SAC pour vous connecter via le port série d'un système Windows Unified Data Storage Server 2003 et configurer les paramètres réseau.
Página 102 All manuals and user guides at all-guides.com 3 Une fois le service EMS démarré, à l'invite SAC, tapez cmd et appuyez sur <Entrée> pour ouvrir une fenêtre d'invite de commande. 4 Pour afficher la sortie de l'invite de commande, tapez ch -sn cmd0001 et appuyez sur <Entrée>. 5 Connectez-vous sous l'ID Administrator.
Página 103: Accès À La Solution De Stockage Powervault Nx1950 À Partir D'uN Client
à partir d'un client Une fois les adresses réseau configurées, vous pouvez accéder à la solution de stockage PowerVault NX1950 via une connexion à distance. Les fonctions disponibles à cet effet sont répertoriées dans cette section. Applet d'administration à distance de Windows Server Vous pouvez utiliser la fonction d'administration à...
Página 104 All manuals and user guides at all-guides.com REMARQUE : pour vous connecter via le navigateur, vous n'avez pas besoin de vous connecter en tant qu'administrateur. En revanche, cette identification est obligatoire si vous souhaitez procéder à la gestion du serveur de stockage. Le mot de passe par défaut de l'administrateur sous Windows Unified Data Storage Server 2003 est storageserver.
Página 105 All manuals and user guides at all-guides.com Connexion Bureau à distance Vous pouvez utiliser la connexion Bureau à distance pour accéder à des systèmes Windows Unified Data Storage Server 2003 à partir d'un autre système Windows. Pour simplifier la procédure d'accès, créez une icône pour cette connexion et enregistrez-la sur le bureau en procédant comme suit : 1 Cliquez sur Démarrer et sélectionnez Exécuter.
Página 106: Finalisation De La Configuration
PowerVault NX1950. Avant de configurer le système et les baies de stockage, vérifiez les points suivants : • Le câblage du système de stockage PowerVault NX1950 et des baies de stockage doit être conforme aux instructions de la section “Câblage de la solution”.
Página 107 Wizard (Assistant de configuration initiale du PowerVault NX1950). Si vous avez modifié certains des éléments indiqués ci-dessous, cliquez sur le lien Run Dell Storage Initialization Wizard (Lancer l'assistant Dell d'initialisation du stockage), qui est disponible sous Dell Management Tools (Outils de gestion Dell) dans la console de gestion du PowerVault NX1950.
Página 108: Powervault Nx1950 Initial Configuration Tasks Wizard
Cet assistant est conçu pour vous aider à effectuer la configuration initiale du système de stockage PowerVault NX1950. Tâches de configuration initiales La fenêtre PowerVault NX1950 Configuration Tasks (Tâches de configuration du PowerVault NX1950) s'affiche chaque fois que l'administrateur se connecte au serveur de stockage, sauf s'il a désactivé...
Página 109: Restauration Du Système D'eXploitation
MUI sur la solution de stockage PowerVault NX1950. Pour plus d'informations sur les caractéristiques du système d'exploitation et les outils de gestion, reportez-vous au document Dell PowerVault NX1950 Systems Deployment Guide (Guide de déploiement des systèmes Dell PowerVault NX1950). Ce guide est disponible sur le site support.dell.com.
Página 110 3 Insérez le CD Dell PowerEdge Installation and Server Management dans le lecteur de CD/DVD. 4 Si vous avez déjà utilisé le CD Dell PowerEdge Installation and Server Management, la fenêtre de bienvenue de Dell OpenManage Server Assistant s'affiche. Passez à l'étape 5.
Página 111 Skip RAID configuration (Ne pas configurer RAID) REMARQUE : la configuration prise en charge pour votre système est celle qui a été préconfigurée par Dell (les deux disques durs internes du système sont configurés en RAID 1). Si vous avez sélectionné Skip RAID configuration (Ne pas configurer RAID), passez à...
Página 112 (Confirmation de la suppression de la partition) s'affiche. Cliquez sur Continue. Server Assistant supprime toutes les partitions existantes du disque dur. REMARQUE : pour une sécurité optimale, Dell recommande de sélectionner le système de fichiers NTFS. La fenêtre Network Adapter(s) Configuration (Configuration des cartes réseau) s'affiche.
Página 113 Windows Installation Wizard (Assistant d'installation de Microsoft Windows) s'affiche. 14 À l'invite, insérez le premier DVD Windows Unified Data Storage Server 2003 x64 dans le lecteur. Dell OpenManage Server Assistant détecte automatiquement le DVD et commence à copier les fichiers du système d'exploitation.
Página 114: Restauration Des Logiciels De La Baie De Stockage
Microsoft, à l'adresse support.microsoft.com. Restauration des logiciels de la baie de stockage Une fois le système d'exploitation installé, l'assistant Dell d'initialisation du stockage se lance automatiquement à chaque redémarrage du système. Tant que les logiciels requis pour la prise en charge de la baie de stockage n'ont pas été...
Página 115 Restaurez les logiciels requis pour la prise en charge des baies de stockage connectées aux systèmes de stockage PowerVault NX1950. Ces logiciels varient en fonction de la solution achetée. Reportez-vous au tableau 1-1 pour plus de détails. Tableau 1-1. Solution de stockage PowerVault NX1950 avec baies de stockage PowerVault MD3000 Composant Emplacement Détails...
Página 116: Installation De Composants Supplémentaires
Les langues faisant partie de la configuration initiale sont sélectionnées. Cette interface est installée automatiquement au cours du processus de restauration lancé par Dell OpenManage Server Assistant, mais la langue n'est pas sélectionnée. Pour sélectionner la langue de l'interface multilingue, ouvrez la console Dell Out-of-Box Experience, sélectionnez Regional Settings (Paramètres régionaux) puis Language...
Página 117 : 1 Insérez le DVD de Windows Unified Data Storage Server 2003 Édition R2 64 bits dans le lecteur du système de stockage PowerVault NX1950, puis accédez au fichier \cmpnents\mui\muisetup.exe. REMARQUE : l'interface multilingue comprend plusieurs programmes d'installation correspondant à...
Página 118: Activation De La Langue De L'iNterface Multilingue
Pour activer une langue dans l'interface d'un utilisateur, vous pouvez effectuer les opérations suivantes : REMARQUE : l'activation de l'interface multilingue peut également être effectuée à l'aide de l'assistant PowerVault NX1950 Initial Configuration Tasks Wizard. 1 Cliquez sur Démarrer→ Panneau de configuration→ Options linguistiques et régionales.
Página 119: Informations Supplémentaires
Important Information (Informations importantes), qui se trouve sur le site support.dell.com. Les correctifs obligatoires les plus importants sont préinstallés par Dell sur votre solution de stockage, mais nous vous conseillons de vous rendre sur le site support.microsoft.com pour obtenir les fichiers exécutables des correctifs QFE les plus récents.
Página 120 All manuals and user guides at all-guides.com Guide d'installation...
Página 121: Index
All manuals and user guides at all-guides.com Index Accès à distance SAC, 98 Applet d'administration Solution de stockage à distance de PowerVault NX1950 Windows Server, 101 Câblage, 94 Bureau à distance pour Configuration, 93 administration, 102 Configuration réseau, 97 Connexion Bureau à...
Página 122 All manuals and user guides at all-guides.com Index...
Página 123 All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950- Systeme Installationsanleitung w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 124 Genehmigung von Dell Inc. ist streng untersagt. Marken in diesem Text: Dell, das DELL Logo, PowerEdge, PowerVault und OpenManage sind Marken von Dell Inc.; UNIX ist eine eingetragene Marke von The Open Group; ActiveX, Microsoft, SharePoint, Windows und Windows Server sind eingetragene Marken von Microsoft Corporation;...
Página 125 ......Assistent zur Erstkonfiguration des PowerVault NX1950 ..
Página 126 All manuals and user guides at all-guides.com Inhalt...
Página 127: Überblick
• Erhebliche Verbesserungen bei Szenarien mit gemeinsamer Nutzung und Speicherverwaltung, sowie Integration von Speicherserver- verwaltungskomponenten und -funktionen ANMERKUNG: Sie können die PowerVault NX1950-Speicherlösung als iSCSI- Zielgerät verwenden. Dell unterstützt jedoch nicht das Hinzufügen von iSCSI- Hardwareprodukten zur Lösung. Installationsanleitung...
Página 128: Unterstützte Editionen
• Windows Unified Data Storage Server 2003 Enterprise x64 Edition ANMERKUNG: Die x64-Editionen unterstützen nur x64-basierte Versionen von Snap-ins für die PowerVault NX1950-Verwaltungskonsole, aber keine 32-Bit-Versionen. Neuigkeiten in dieser Version Windows Unified Data Storage Server 2003 bietet folgende Funktionen und Merkmale: •...
Página 129: Konfiguration Der Speicherlösung
Speicherlösung bezieht sich auf die Konfiguration der Speichereinheit zusammen mit den Speicherarrays. Konfiguration der Hardware Die PowerVault NX1950-Speicherlösung ist von Dell mit den folgenden Peripheriegeräten konfiguriert, die für die Lösung erforderlich sind: • PowerEdge™ Expandable RAID Controller (PERC) 5/i für internes hardwarebasiertes RAID 1 (Redundant Array of Independent Disks) •...
Página 130: Konfiguration Der Software
All manuals and user guides at all-guides.com Konfiguration der Software Die PowerVault NX1950-Speicherlösung ist von Dell mit der erforderlichen Software vorkonfiguriert und enthält folgende Komponenten: • Betriebssystem Windows Unified Data Storage Server 2003 x64 • Modular Disk Storage Manager •...
Página 131 All manuals and user guides at all-guides.com Abbildung 1-1. Einzelknotenkonfiguration PowerVault NX1950-Speichersystem PowerVault MD3000-Speicherarray NIC-Port A an Gb-Ethernet-Switch Port 0 am SAS-HBA für Daten/Verwaltung (optional) zu In-0 am Controller 1 NIC-Port B zu Gb-Ethernet-Switch Port 1 am SAS-HBA für Daten/Verwaltung/Backup...
Página 132 Konfiguration keine Redundanz besteht. Weitere Informationen über unterstützte Verkabelungkonfigurationen erhalten Sie im Abschnitt „Verkabelung“ im Dell PowerVault MD3000 Hardware Owner’s Manual (Hardware-Benutzerhandbuch zum Dell PowerVault MD3000). Nach dem Verkabeln der Lösung können Sie den bzw. die Server und das Speichergehäuse einschalten.
Página 133: Verbinden Mit Dem Speichersystem
All manuals and user guides at all-guides.com Verbinden mit dem Speichersystem Dell empfiehlt zum Herstellen der Netzwerkverbindung für den Zugriff auf das PowerVault NX1950-Speichersystem eines der folgenden Verfahren: • Für den Remotezugriff und die Verwaltung des Systems über das Netzwerk müssen Sie eine feste IP-Adresse auf der PowerVault NX1950-Speicherlösung konfigurieren.
Página 134 Verwenden der Special Administration Console (SAC) ANMERKUNG: Für SAC benötigen Sie ein serielles Konsolenkabel (Buchse auf Buchse), mit dem Sie ein Clientsystem direkt mit dem PowerVault NX1950- Speichersystem verbinden können, wie in Abbildung 1-3 dargestellt. Abbildung 1-3. Konsolenkabel für SAC verbinden...
Página 135 All manuals and user guides at all-guides.com Anzeigen der SAC-Eingabeaufforderung SAC ist die primäre EMS CLI-Umgebung unter Windows Unified Data Storage Server 2003-Betriebssystemen. Sie besteht getrennt von der CLI- Umgebung und ermöglicht andere Funktionen. SAC steht direkt nach dem Einschalten des Systems zur Verfügung. Sie können den Server mit SAC während des normalen Systembetriebs verwalten und die meisten der Betriebssystemkomponenten von Windows Unified Data Storage Server 2003 aufrufen.
Página 136 All manuals and user guides at all-guides.com Weitere Informationen über die Verwendung von SAC erhalten Sie unter „Using Emergency Management Services“ (Verwenden von Emergency Management Services) auf der Microsoft-Website unter http://go.microsoft.com/fwlink/?LinkId=66415 oder in der Onlinehilfe von Windows Unified Data Storage Server 2003. Konfiguration von IP-Adressen und DNS Nach dem Anzeigen der SAC-Eingabeaufforderung lassen sich mit netsh Netzwerkadressen, Standardgateways und DNS für eine Netzwerk-...
Página 137: Zugriff Auf Die Powervault Nx1950-Speicherlösung Von Einem Clientsystem
All manuals and user guides at all-guides.com Zugriff auf die PowerVault NX1950-Speicherlösung von einem Clientsystem Nach der Konfiguration der Netzwerkadressen für die PowerVault NX1950- Speicherlösung können Sie auf eine der in diesem Abschnitt beschriebenen Arten über das Netzwerk darauf zugreifen.
Página 138 All manuals and user guides at all-guides.com ANMERKUNG: Um eine browserbasierte Verbindung herzustellen, brauchen Sie sich nicht als Administrator anzumelden, doch für die Verwaltung des Speicherservers ist die Anmeldung als Administrator erforderlich. Das Standard-Administratorkennwort für Windows Unified Data Storage Server 2003 lautet storageserver. ANMERKUNG: Wenn JRE nicht korrekt installiert ist, wird eventuell die folgende Meldung angezeigt: Additional plug-ins are required to display...
Página 139 All manuals and user guides at all-guides.com Remotedesktopverbindung Mit der Remotedesktopverbindung können Sie auf Systeme, auf denen Windows Unified Data Storage Server 2003 ausgeführt wird, von einem anderen Windows-System aus zugreifen. Um den Zugang zu erleichtern, erstellen Sie wie folgt eine Remotedesktopverbindung und speichern Sie sie auf dem Desktop: 1 Klicken Sie auf Start und wählen Sie Ausführen.
Página 140: Durchführen Der Konfiguration
Nachdem das PowerVault NX1950-Speichersystem eingeschaltet wurde: 1 Der „Dell Storage Initialization Wizard (Speicherinitialisierungsassi- stent)“ wird gestartet und ermöglicht die Konfiguration der Speicherarrays. 2 Der „Assistent zur Erstkonfiguration des PowerVault NX1950“ wird gestartet und ermöglicht die Konfiguration des PowerVault NX1950- Speichersystems. ANMERKUNG: Sie müssen die Speicherarrays und das PowerVault NX1950-...
Página 141 PowerVault MD3000-Speicherarray ein. Nach der Konfiguration des PowerVault MD3000-Speicherarray wird der Dell Storage Initialization Wizard (Speicherinitialisierungsassistent) beendet, und der PowerVault NX1950 Initial Configuration Tasks Wizard (Assistent zur Erstkonfiguration des PowerVault NX1950) wird automatisch aufgerufen. Wenn Sie eine der Eigenschaften in der nachfolgenden Liste geändert haben, führen Sie den Dell Storage Initialization Wizard (Speicher-...
Página 142: Assistent Zur Erstkonfiguration Des Powervault Nx1950
All manuals and user guides at all-guides.com Assistent zur Erstkonfiguration des PowerVault NX1950 Der Assistent zur erstmaligen Konfiguration des PowerVault NX1950 dient dazu, das PowerVault NX1950-Speichersystem grundlegend zu konfigurieren. Schritte bei der Erstkonfiguration Das Fenster PowerVault NX1950 Configuration Tasks (PowerVault...
Página 143: Wiederherstellen Des Betriebssystems
Komponenten und Konfigurieren der Mehrsprachenunterstützung (MUI) auf der PowerVault NX1950-Speicherlösung. Weitere Informationen über die Betriebssystemfunktionen und Verwaltungsprogramme erhalten Sie in der Dell PowerVault NX1950 Systems Deployment Guide (Einrichtungsanleitung für Dell PowerVault NX1950- Systeme) auf der Dell Support-Website unter support.dell.com.
Página 144 1 Wenn Sie die Wiederherstellung lokal vornehmen, schließen Sie eine Tastatur, eine Maus und einen Bildschirm am System an. 2 Schalten Sie das System ein. 3 Legen Sie die Dell PowerEdge Installation and Server Management-CD ein. 4 Wenn Sie die Dell PowerEdge Installation and Server Management-CD...
Página 145 PID nicht eingegeben zu werden. Sie werden zur Eingabe einer PID bei der Installation von Server Administrator aufgefordert, wenn Sie Dell OpenManage 5.0 oder höher verwenden. 8 Klicken Sie auf Continue (Weiter). Das Fenster Configure the Hard Drive for Microsoft (Festplatte für Microsoft konfigurieren) wird angezeigt.
Página 146 Partitionen auf der Festplatte. ANMERKUNG: Um maximale Systemsicherheit zu erreichen, empfiehlt Dell, das Dateisystem NTFS (NT File System) auszuwählen. Das Fenster Network Adapter(s) configuration (Netzwerkadapter- Konfiguration) wird angezeigt. 11 Wählen Sie eine der folgenden Optionen, und klicken Sie auf Continue (Weiter): •...
Página 147 Installationsassistent) gelangen. 14 Legen Sie nach entsprechender Aufforderung die Windows Unified Data Storage Server 2003 x64-DVD in das Laufwerk ein. Dell OpenManage Server Assistant erkennt die DVD automatisch und beginnt mit dem Kopieren der Betriebssystemdateien. ANMERKUNG: Dieser Vorgang kann mehrere Minuten dauern.
Página 148 19 Die Komponenten von Windows Unified Data Storage Server 2003 x64 und die Zusätze von Dell werden installiert und konfiguriert. Es ist kein Eingriff vom Benutzer erforderlich. Nach Abschluss des Vorgang wird das System neu gestartet und die Installation ist fertig.
Página 149: Wiederherstellen Der Speicherarraysoftware
All manuals and user guides at all-guides.com Wiederherstellen der Speicherarraysoftware Nach der Installation des Betriebssystems wird der Dell Storage Initialization-Assistent (Speicherinitialisierungsassistent) auf dem System installiert. Dieser Assistent wird bei jedem Systemneustart automatisch ausgeführt. Bis die Speicherarraysoftware auf dem System installiert ist,...
Página 150: Installation Von Zusätzlichen Komponenten
Der Dell Storage Initialization Wizard (Dell Speicherinitialisierungs- assistent) führt Sie durch die Erkennung und Konfiguration der Speicher- arrays. Beim Beenden wird der PowerVault NX1950 Initial Configuration Tasks Wizard (Assistent zur Erstkonfiguration des PowerVault NX1950) aufgerufen, der das Setup der PowerVault NX1950-Speichersysteme abschließen.
Página 151: Installation Und Konfiguration Der Mehrsprachenschnittstelle (Mui)
Die Mehrsprachenschnittstelle (MUI) wurde von Dell auf dem System vorkonfiguriert, und es sind die Sprachen aus der Erstkonfiguration ausgewählt. Die MUI wird bei der Wiederherstellung mit Dell OpenManage Server Assistant automatisch installiert, aber die Sprache wird nicht ausgewählt. Um die MUI-Sprache auszuwählen, starten Sie die Dell Out- of-Box Experience Console, wählen Sie Regional Settings (Regionale...
Página 152: Anwenden Der Mui-Sprache
ANMERKUNG: Das Anwenden der MUI kann auch durch den PowerVault NX1950 Initial Configuration Tasks Wizard (Assistenten zur Erstkonfiguration des PowerVault NX1950) erfolgen. 1 Wählen Sie Start→ Systemsteuerung→ Regions- und Sprachoptionen. 2 Wählen Sie auf der Registerkarte Regionale Einstellungen unter Standards und Formate die entsprechende Region.
Página 153: Wie Sie Weitere Informationen Erhalten
Welche Microsoft-Hotfixes für diese Lösung erforderlich sind, erfahren Sie im Dokument Wichtige Informationen auf der Dell Support-Website unter support.dell.com. Die erforderlichen kritischen Hotfixes wurden von Dell auf der Speicher- lösung bereits vorinstalliert. Sie sollten aber dennoch die Microsoft Support- Website unter support.microsoft.com auf aktuelle Quick Fix Executables überprüfen.
Página 154 All manuals and user guides at all-guides.com Installationsanleitung...
Página 155: Index
All manuals and user guides at all-guides.com Index Assistenten Mehrsprachen- schnittstelle, 149 Dell Speicherinitialisierungs- assistent, 138 Anwenden der MUI, 150 Betriebssystem PowerVault NX1950-Speicherlösung Editionen, 126 Konfiguration, 127 Neuinstallation, 141 Netzwerkkonfiguration, 131 Windows Unified Data Storage Server 2003, 125 Übersicht, 125...
Página 156 All manuals and user guides at all-guides.com Index...
Página 157 All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 システム設置ガイド w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 158 © 2006 すべての著作権は Dell Inc. にあります。 Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。本書に使用されている商標：Dell、DELL ロゴ、PowerEdge、 PowerVault、および OpenManage は Dell Inc. の商標です。UNIX は The Open Group の登録商標です。ActiveX、Microsoft、SharePoint、 Windows、および Windows Server は、Microsoft Corporation の登録商標です。SUSE は米国およびそれ以外の国における Novell, Inc. の登録商標です。Red Hat は Red Hat Inc. の登録商標です。...
Página 159 ....... . . PowerVault NX1950 ..
Página 160 All manuals and user guides at all-guides.com...
Página 161: ソリューションの概要
All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 • • • • • PowerVault NX1950 • • ソリューションの概要 ® PowerVault NX1950 Microsoft ® Windows Unified Data Storage Server 2003 PowerVault MD3000 Windows Unified Data Storage Server 2003 Windows Unified Data Storage Server 2003 •...
Página 162 All manuals and user guides at all-guides.com • メモ： PowerVault NX1950 iSCSI iSCSI サポートされているエディション Windows Unified Data Storage System 2003 • Windows Unified Data Storage Server 2003, Standard x64 Edition • Windows Unified Data Storage Server 2003, Enterprise x64 Edition メモ：...
Página 163: ソリューションの設定
All manuals and user guides at all-guides.com • iSCSI iSCSI Software Target Microsoft iSCSI Software Target • • Linux OS Microsoft Remote Administration Microsoft ソリューションの設定 PowerVault NX1950 メモ： PowerVault NX1950 PowerVault NX1950 ハードウェアの構成 PowerVault NX1950 • RAID 1 PowerEdge™ Expandable RAID Controller PERC 5/i • PowerVault SCSI SAS 5/E •...
Página 164 All manuals and user guides at all-guides.com • Dell PowerVault NX1950 • Dell PowerVault NX1950 • Dell PowerVault MD3000 ソフトウェアの設定 PowerVault NX1950 • Windows Unified Data Storage Server 2003, x64 • Modular Disk Storage Manager • PowerVault MD3000 • Dell ソリューションのケーブル接続...
Página 165 All manuals and user guides at all-guides.com 図 1-1 シングルノード構成 PowerVault NX1950 ストレージシステム PowerVault MD3000 ストレージアレイデータ / 管理用のギガビットイーコントローラ 1 の In-0 サネットスイッチ（オプション）にに接続する SAS HBA 接続する NIC ポート A のポート 0 データ / 管理用のギガビットイーコントローラ 0 の In-0 サネットスイッチ...
Página 166 All manuals and user guides at all-guides.com 図 1-2 2 ノード構成 PowerVault NX1950 ストレージシステム PowerVault MD3000 ストレージアレイクラスタ用のギガビットイーサコントローラ 1 の In-0 ネットスイッチに接続する NIC に接続する SAS HBA ポート A のポート 0 データ / 管理用のギガビットイーコントローラ 0 の In-0 サネットスイッチ（オプション）に...
Página 167: ストレージシステムへの接続
All manuals and user guides at all-guides.com メモ： PowerVault NX1950 ストレージシステムへの接続 PowerVault NX1950 • PowerVault NX1950 – ® – Internet Explorer Remote RDP Client ActiveX – Linux Java Runtime Environment JRE • PowerVault NX1950 メモ： iSCSI...
Página 168 All manuals and user guides at all-guides.com IP アドレスの設定 PowerVault NX1950 • Dynamic Host Control Protocol DHCP PowerVault NX1950 ストレージソリューションが DHCP 有効ネットワークに接続されている場合、ネットワークアドレスは DHCP サーバーによって自動的に設定されます。メモ： DHCP • PowerVault NX1950 Special Administration Console（SAC）の使い方メモ： PowerVault NX1950 図 1-3 コンソールケーブルを使用して SAC プロンプトに接続する方法...
Página 169: Sac コマンドプロンプトへのアクセス
All manuals and user guides at all-guides.com DHCP Windows Unified Data Storage Server 2003 Windows Unified Data Storage Server • • SAC コマンドプロンプトへのアクセス Windows Unified Data Storage Server 2003 EMS CLI Windows Unified Data Storage Server 2003 セーフモード HyperTerminal メモ： Microsoft http://go.microsoft.com/fwlink/?LinkId=66418 Selecting client terminal...
Página 170: Ip アドレスと Dns の設定
All manuals and user guides at all-guides.com Windows Unified Data Storage Server <Enter> <Enter> ch -sn cmd0001 Administrator メモ： storageserver Microsoft http://go.microsoft.com/fwlink/?LinkId=66415 Using Emergency Management Services Emergency Management Service Windows Unified Data Storage Server 2003 IP アドレスと DNS の設定 netsh 他...
Página 171: クライアントシステムからの Powervault Nx1950 ストレージソリューションへのアクセス
> メモ： "local area connection" netsh Microsoft http://go.microsoft.com/fwlink/?LinkId=66414 Scripting ツ Tools Windows Unified Data Storage Server 2003 クライアントシステムからの PowerVault NX1950 ストレージソリューションへのアクセス PowerVault NX1950 Windows Server Remote Administration アプレット • 降 Firefox 1.0.6 • 降 Mozilla 1.7.11 Windows Server Remote Administration 降...
Página 172 All manuals and user guides at all-guides.com ® • Red Hat Enterprise Linux 3 WS • Red Hat Enterprise Linux 4 WS ® • SUSE Linux Enterprise Server 9 • SUSE Linux Enterprise Server 10 Windows Server Remote Administration 自対...
Página 173 All manuals and user guides at all-guides.com 管理用リモートデスクトップ呼ば同任意基づ専特購不 • • • Windows Server Remote Administration Microsoft http://go.microsoft.com/fwlink/?LinkId=69056 Remote Desktop for Administration Windows Unified Data Storage Server 2003 メモ： HTTPS Windows Unified Data Storage Server 2003 メモ：...
Página 174 All manuals and user guides at all-guides.com リモートデスクトップ接続 Windows Unified Data Storage Server 2003 Windows 易保存スタートファイル名を指定して実行をクリックします。ファイル名を指定して実行 mstsc OK をクリックします。リモートデスクトップ接続名オプション接続の設定名前を付けて保存名前を付けて保存名子 .rdp 保存先デスクトップ選択保存 Microsoft http://go.microsoft.com/fwlink/?LinkId=69058 Remote Desktop Connection Windows Unified Data Storage Server 2003 リモート...
Página 175: 設定の完了
All manuals and user guides at all-guides.com 設定の完了 PowerVault NX1950 • PowerVault NX1950 正 • PowerVault NX1950 PowerVault NX1950 わ Dell PowerVault NX1950 PowerVault NX1950 メモ： PowerVault NX1950 Dell ストレージ初期化ウィザード Dell ストレージ初期化ウィザード際名名者事 Microsoft PowerVault MD3000 PowerVault NX1950 Dell ストレージ初期化ウィザード...
Página 176: Dell ストレージ初期化ウィザード
PowerVault MD3000 VDS 件求 PowerVault MD3000 選名 Dell スト PowerVault MD3000 レージ初期化ウィザード PowerVault NX1950 Initial Configuration Tasks Wizard PowerVault NX1950 自記一覧変更 PowerVault NX1950 Dell Management Tools ツ Run Dell Storage Initialization Wizard Dell Dell ストレージ初期化ウィザード...
Página 177 All manuals and user guides at all-guides.com PowerVault NX1950 の初期設定タスクウィザード PowerVault NX1950 PowerVault NX1950 初期設定タスク者 PowerVault NX1950 Configuration Tasks PowerVault 者 NX1950 PowerVault NX1950 PowerVault NX1950 Configuration Tasks PowerVault NX1950 際役ち • 者名変更 • • 名変更 • •...
Página 178: お使いの Os の復元
ンで Microsoft Windows Unified Data Storage Server 2003 R2 x64 の再インストール、ストレージアレイソフトウェアの復元、追加コンポーネントのインストール、MUI の設定を行う手順について説明します。 OS の機能と管理ツールの詳細については、デルサポートサイト support.dell.com にある Dell PowerVault NX1950 システムの『導入ガイド』を参照してください。『Server Management CD』を使用した OS のインストール本項では、『Dell PowerEdge Installation and Server Management CD』を使用して Microsoft Windows Unified Data Storage Server 2003 R2 x64 を再インストールする手順について説明します。...
Página 179 All manuals and user guides at all-guides.com CD/DVD Dell PowerEdge Installation and Server Management CD Dell PowerEdge Installation and Server Management CD Welcome to Dell OpenManage Server Assistant Dell OpenManage Server 進 Assistant Dell PowerEdge Installation and Server Management CD 言語...
Página 180 All manuals and user guides at all-guides.com Continue Configure the Hard Drive for Microsoft Microsoft 省略 Configure or Skip RAID RAID 選択 Continue • Configure RAID RAID • 省略 Skip RAID configuration RAID メモ： RAID 1 省略選択 Skip RAID configuration RAID 進...
Página 181 All manuals and user guides at all-guides.com 選択 Continue 注意： Continue メモ： NTFS-NT Network Adapter(s) configuration 選択 Continue • Obtain IP address from the DHCP server （DHCP サーバーから IP アドレスを取得） • Specify an IP address（IP アドレスを指定） Enter Configuration Information: Microsoft Windows Server 2003 x64 Edition Microsoft Windows Server 2003 情報...
Página 182 Back 戻正情報 Microsoft Windows Installation Wizard Microsoft 画面 Windows Continue 画面指従 CD/DVD Windows Unified Data Storage Server 2003 x64 DVD Dell 自検 OpenManage Server Assistant メモ：処数画面指従 CD/DVD Windows Unified 取...
Página 183 See the Microsoft Windows Unified Data Storage Server 2003 Deployment Guide for further information on troubleshooting array detection and initialization issues. 検 PowerVault べ正検関 Microsoft Windows Unified Data Storage Server 2003 Dell OpenManage Server Assistant • • Dell ストレージ初期化ウィザード •...
Página 184 All manuals and user guides at all-guides.com PowerVault NX1950 件購件表 1-1 PowerVault MD3000 ストレージアレイを備えた PowerVault NX1950 ストレージソリューションコンポーネント場所詳細 support.microsoft.com Microsoft のサポー StorPort 修正プログラムトサイトを参照してください。 Modular Disk Storage Dell PowerVault MD3000 PowerVault MD3000 の『Resource CD』...
Página 185 画面指従業 MUI のインストールと設定多言語一部言語選択 Dell 一部 OpenManage Server Assistant 自言語選択 MUI 言語選択 Dell Out-of-Box Experience Regional Settings 地域選択 Language 言語選択 MUI 言語メモ：地域変更変更変わ再不...
Página 186 All manuals and user guides at all-guides.com 不再 PowerVault NX1950 CD/DVD Windows Unified Data Storage Server 2003 R2 x64 DVD 移 \cmpnents\mui\muisetup.exe メモ：関連 readme 言語 Installer 選択 MUI 言語選再再言語関連情報関記載 readme 言語...
Página 187 All manuals and user guides at all-guides.com 言語文字 Windows ツール → インターネットオプション選択インターネットオプション言語言語の優先順位追加言語の追加言語選択言語正言語言語削除言語選択削除インターネットオプション閉 Firefox ツール → オプション選択オプション言語言語言語と文字エンコード選択...
Página 188 All manuals and user guides at all-guides.com 詳細な情報について修正 Microsoft support.dell.com Important Information 重情報重修正 Quick Fix Executables QFE Microsoft support.microsoft.com...
Página 189 化ウィザード , 173 Storage Server 2003, 159 エディション , 160 再インストール , 176 た多言語ユーザーインタフェース MUI の適用 , 184 PowerVault NX1950 ストレージソリューション概要 , 159 ケーブル接続 , 162 り設定 , 161 リモートアクセスネットワーク設定 , 165 Windows Server Remote Administration アプレット...
Página 190 All manuals and user guides at all-guides.com 索...
Página 191 All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 시스템 설치 안내서 w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 193 ......PowerVault NX1950 ....
Página 194 All manuals and user guides at all-guides.com...
Página 195: 솔루션 개요
All manuals and user guides at all-guides.com Dell™ PowerVault™ NX1950 • • • • • PowerVault NX1950 • • 솔루션 개요 ® ® PowerVault NX1950 Microsoft Windows Unified Data Storage Server 2003 Dell PowerVault MD3000 Windows Unified Data Storage Server 2003 Windows Unified Data Storage Server 2003 •...
Página 196 Windows Unified Data Storage System 2003 • Windows Unified Data Storage Server 2003, Standard x64 Edition • Windows Unified Data Storage Server 2003, Enterprise x64 Edition 참고: PowerVault NX1950 이 버전의 새로운 기능 Windows Unified Data Storage Server 2003 • • CLI (Command Line Interface) SAC (Special Administration Console) •...
Página 197: 솔루션 구성
NIC (Network Interface Card) ( 4 GB Ethernet • DRAC (Dell Remote Access Card) 5 • Dell PowerVault NX1950 시스템 시스템 시작 안내서 • Dell PowerVault NX1950 시스템 하드웨어 사용 설명서 • Dell PowerVault MD3000 소프트웨어 구성 PowerVault NX1950 Dell •...
Página 198 All manuals and user guides at all-guides.com 솔루션 케이블연결 PowerVault MD3000 PowerVault NX1950 PowerVault NX1950 SAS 5/E PowerVault MD3000 . PowerVault NX1950 1-1, 2 그림 1-1. 단일 노드 구성 PowerVault NX1950 PowerVault MD3000 데이터/관리용 NIC 포트 A에서 Gb SAS HBA의 포트 0에서 컨 Ethernet 스위치(옵션) 트롤러...
Página 199 Gb Ethernet 스위치(옵션) 트롤러 0의 In-0 데이터용 Gb1 및 Gb2에서 기가비트 정전 관리용 DRAC 포트에 Ethernet 스위치(Gb1는 고정 IP 주소 서 Ethernet 스위치(옵션) 필요, Gb2는 옵션) 참고: PowerVault NX1950 SAS HBA Dell PowerVault MD3000 하드웨어 사용 설명서 " " 참고: PowerVault NX1950...
Página 200: 스토리지 시스템에연결
스토리지 시스템에연결 PowerVault NX1950 • 네트워크를 통해 시스템을 액세스 및 관리하려면 PowerVault NX1950 스토리지 솔루션에서 고정 IP 주소를 구성해야 합니다. 네트워킹을 구성하려면 직렬 콘솔을 통해 시스템에 연결하고 고정 IP 주소를 수 동으로 구성하십시오. 네트워크를 구성한 후 다음 옵션 중 하나를 사...
Página 201 All manuals and user guides at all-guides.com SAC (Special Administration Console) 사용 참고: PowerVault NX1950 그림 1-3. 콘솔 케이블을 사용하여 SAC 프롬프트에 연결 PowerVault NX1950 참고: —115200 baud, 8 DHCP Windows Unified Data Storage Server 2003 . SAC GUI (Graphical User Interface) Windows Unified Data Storage Server •...
Página 202: Sac 명령 프롬프트 액세스
All manuals and user guides at all-guides.com SAC 명령 프롬프트 액세스 Windows Unified Data Storage Server 2003 EMS CLI . CLI . SAC Windows Unified Data Storage Server 2003 안전 모드 . EMS 참고: Microsoft (http://go.microsoft.com/fwlink/?LinkId=66418) "EMS (Emergency Management Services) "...
Página 203: 클라이언트 시스템에서 Powervault Nx1950 스토리지 솔루션 액세스
참고: : "local area connection" netsh Microsoft (http://go.microsoft.com/fwlink/?LinkId=66414 ) " " Windows Unified Data Storage Server 2003 클라이언트 시스템에서 PowerVault NX1950 스토리지 솔루션 액세스 PowerVault NX1950 Windows Server 원격 관리 애플릿 • Firefox version 1.0.6 • Mozilla version 1.7.11...
Página 204: 관리용 원격 데스크탑
All manuals and user guides at all-guides.com Windows Server JRE (Java 2 Runtime Environment) , Windows 1.4.2 Internet Explorer 6 ® • Red Hat Enterprise Linux 3 WS • Red Hat Enterprise Linux 4 WS ® • SUSE Linux Enterprise Server 9 •...
Página 205 All manuals and user guides at all-guides.com • • • Windows Server Microsoft (http://go.microsoft.com/fwlink/?LinkId=69056) " " Windows Unified Data Storage Server 2003 참고: HTTPS Windows Unified Data Storage Server 2003 참고: Windows Unified Data Storage Server 2003 storageserver 원격 데스크탑 연결 Windows Windows Unified Data Storage Server 2003...
Página 206: 구성 완료
메 메 름 메 름 Microsoft 콘솔을 액세스하기 전에 PowerVault MD3000 스토리지 배열을 구 성해야 합니다. PowerVault NX1950 스토리지 솔루션은 PowerVault MD3000 스토리지 배열이 올바르게 구성되어 있는지 확인하기 위한 구성 단계를 안 내하는 Dell 스토리지 초기화 마법사로 미리 구성되어 있습니다.
Página 207: Dell 스토리지 초기화 마법사
항 PowerVault MD3000 VDS 선택 름 PowerVault MD3000 Dell 스토리지 초기화 마 PowerVault MD3000 법사 종 PowerVault NX1950 초기 구성 작업 마법사 래 속 PowerVault NX1950 Dell 관리 도구 Dell 스토리지 초기화 마법사 실행 릭 Dell 스토 리지 초기화 마법사...
Página 208: 운영 체제복구
운영 체제 재설치, 스토리지 배열 소프트웨어 복구, 추가 구성 요소 설 치 및 PowerVault NX1950 스토리지 솔루션에 MUI를 구성하는 방법에 대 한 지침을 설명하고 있습니다. 운영 체제 기능 및 관리 도구에 대한 자세한 내용은 Dell 웹 사이트 (support.dell.com)에서 Dell PowerVault NX1950 시스템 설치 안내서를 참조하십시오.
Página 209 Dell PowerEdge Installation and Server Management CD Dell OpenManage Server Assistant 시작 납 Dell PowerEdge Installation and Server Management CD 처 릭 Dell Software License Agreement (Dell 소프트웨어 사용권 계약 ) 창이 나타납니다 . 내용을 자세히 읽어 보십시오 . 릭 속 진 Accept ( 않는...
Página 210 Server Administrator Windows Unified Data Storage Server 2003 . Microsoft Windows Server 2003 x64 Edition 참고: PID (Product ID) . Dell OpenManage 5.0 Continue ( 속) 릭 Configure the Hard Drive for Microsoft (Microsoft 납 건너 Configure or Skip RAID (RAID 납...
Página 211 All manuals and user guides at all-guides.com 속 ) 릭 Continue ( 메 납 All existing virtual disk(s) on this controller will be deleted and all data will be lost. 확인 릭 속 진 선택) Select an Operating System to Install ( 납...
Página 212 Microsoft Windows Installation Wizard (Microsoft Windows 올 날 때까 Back ( 뒤 릭 올 Microsoft Windows Installation Wizard (Microsoft Windows 날 때까 속 ) 릭 Continue ( CD/DVD Windows Unified Data 넣 Storage Server 2003 x64 DVD . Dell OpenManage Server 감 Assistant 참고:...
Página 213 . Windows Setup 속 참고: System Setup Windows Setup <Enter> . 확인 Windows Setup Windows 납 Setup 차 Windows Setup 로그온 암 확인 릭 속 참고: Administrator Windows Storage Server Windows Unified Data Storage Server 2003 x64 Dell 주의사항: Microsoft (support.microsoft.com)
Página 214 Dell OpenManage Server Assistant • Dell 스토리지 초기화 마법사 • • PowerVault NX1950 항 따 릅 항 표 1-1. PowerVault MD3000 스토리지 배열이 있는 PowerVault NX1950 스토리지 솔루션 구성 요소 위치 세부사항 support.microsoft.com StorPort 핫픽스 Microsoft 지원 사이트를 참조하십시오. Dell PowerVault MD3000 모듈러...
Página 215 All manuals and user guides at all-guides.com . Dell 스토리지 초기화 마법사 감 따 . 종 PowerVault NX1950 초기 구성 작업 마법사 PowerVault NX1950 "PowerVault NX1950 " 참고: PowerVault MD3000 Premium Feature Keys PowerVault MD3000 Premium Feature Activation Card 추가 구성 요소 설치...
Página 216: Mui Mui
따 \cmpnents\mui\ iscsi_target_sb iscsi_target_db 따 \cmpnents\mui\ WindowsServer2003-KB920697-x64-ENU.exe WindowsServer2003-KB922298-x64-ENU.exe MUI 언어적용 따 참고: PowerVault NX1950 초기 구성 작업 마법사 시작→ 제어판→ 국가 및 언어 옵션 릭 국가별 옵션 탭 표준 및 형식 래 역 선택 코딩 Windows Explorer 엽 도구 → 인터넷 옵션...
Página 217 Languages ( 코딩 ) Languages and Character Encoding ( 항 선택 릭 OK ( Options ( 옵 닫 ) 탭 릭 메뉴 Languages ( 선택 자세한 내용 얻기 Microsoft 핫픽 Dell 중요 정보 (support.dell.com) 핫픽 신 Quick Fix Microsoft (support.microsoft.com)
Página 218 All manuals and user guides at all-guides.com...
Página 219 All manuals and user guides at all-guides.com 색 인 ᆷ 마법사 MUI(Multilanguage User Interface), 213 Dell 스토리지 초기화 MUI 적용 , 214 마법사 , 204 ᄋ 운영 체제 PowerVault NX1950 스토리지 솔루션 Windows Unified Data Storage 개요 , 193 Server 2003, 193 구성...
Página 220 All manuals and user guides at all-guides.com 색...
Página 221 All manuals and user guides at all-guides.com Sistemas Dell™ PowerVault™ NX1950 Guía de instalación w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
Página 222 Red Hat Inc. Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Página 223 Configuración de la dirección IP ....Acceso a la solución de almacenamiento PowerVault NX1950 desde un sistema cliente .....
Página 224 All manuals and user guides at all-guides.com Contenido...
Página 225: Información General Sobre La Solución
Windows Unified Data Storage Server 2003, y está configurada por Dell con un PowerVault MD3000. Esta solución ofrece una gama flexible de soluciones preconfiguradas con el sistema operativo y el software necesario. Para finalizar su instalación, es preciso realizar unos mínimos pasos de configuración.
Página 226: Ediciones Admitidas
NOTA: es posible utilizar la solución de almacenamiento PowerVault NX1950 como dispositivo iSCSI de destino. Sin embargo, Dell no admite la adición de productos iSCSI de hardware a la solución. Ediciones admitidas Dell admite las ediciones siguientes del sistema operativo Windows Unified Data Storage System 2003: •...
Página 227: Configuración De La Solución
PowerVault NX1950 se refiere a la unidad de almacenamiento individual, y solución de almacenamiento PowerVault NX1950 se refiere a la configuración de la unidad junto con las matrices de almacenamiento. Configuración del hardware Dell ha configurado la solución de almacenamiento PowerVault NX1950...
Página 228: Configuración Del Software
Antes de encender el sistema, asegúrese de que la matriz de almacena- miento PowerVault MD3000 está cableada a los sistemas de almacenamiento PowerVault NX1950. En la figura 1-1 y en la figura 1-2 se ilustra cómo cablear las controladoras HBA 5/E SAS del sistema de almacenamiento PowerVault NX1950 a la matriz de almacenamiento PowerVault MD3000.
Página 229 All manuals and user guides at all-guides.com Figura 1-1. Configuración de un solo nodo Sistema de almacenamiento PowerVault NX1950 Matriz de almacenamiento PowerVault MD3000 Puerto NIC A al conmutador Puerto 0 del HBA SAS Ethernet Gb para datos/ a In-0 de la controladora 1 administración (opcional)
Página 230 NOTA: puede conectar los dos adaptadores HBA SAS de cada sistema de almacenamiento PowerVault NX1950 a una controladora de almacenamiento. Sin embargo, no se recomienda utilizar esta configuración, ya que no ofrece redundancia. Para obtener más información sobre las configuraciones de cableado admitidas, consulte la sección relativa al cableado en la publicación...
Página 231: Conexión Al Sistema De Almacenamiento
“Asistente para las tareas de configuración inicial de PowerVault NX1950” para obtener información sobre la configuración del sistema. NOTA: Dell recomienda configurar el tráfico iSCSI y el tráfico de la red pública en redes distintas. Guía de instalación...
Página 232: Configuración De La Dirección Ip
SAC, se requiere un cable de consola serie de hembra a hembra para conectarse directamente desde un sistema cliente al sistema de almacenamiento PowerVault NX1950, como se muestra en la figura 1-3. Figura 1-3. Uso del cable de consola para conectarse al indicador de la SAC...
Página 233 All manuals and user guides at all-guides.com En un entorno que no admite DHCP, puede utilizar la CLI de la SAC para conectarse mediante un puerto serie a un sistema que ejecuta Windows Unified Data Storage Server 2003 y definir la configuración de red. Una vez que haya configurado la red mediante la SAC, puede acceder de forma remota a la interfaz gráfica de usuario (GUI) para configurar y administrar Windows Unified Data Storage Server con la dirección IP.
Página 234 All manuals and user guides at all-guides.com 3 Una vez que EMS se haya iniciado, escriba cmd en el indicador de comandos de la SAC y pulse <Intro> para crear una ventana de indicador de comandos. 4 Para cambiar de ventana de canal y ver el resultado del indicador de comandos, escriba ch -sn cmd0001 y pulse <Intro>.
Página 235: Acceso A La Solución De Almacenamiento Powervault Nx1950 Desde Un Sistema Cliente
Una vez que haya configurado las direcciones de red para la solución de almacenamiento PowerVault NX1950, puede conectarse a ésta de forma remota mediante una de las funciones que se describen en esta sección. Subprograma de administración remota de Windows Server La administración remota se admite con el uso de cualquiera de los...
Página 236 All manuals and user guides at all-guides.com Para establecer una conexión a Windows Unified Data Storage Server 2003 basada en explorador, realice el procedimiento siguiente: 1 Abra un explorador en el sistema cliente. 2 Escriba el nombre de red o la dirección IP de red del servidor de almacenamiento seguido de /admin (por ejemplo, http://miServidorAlmacenamiento/admin).
Página 237 All manuals and user guides at all-guides.com Puede utilizar Escritorio remoto para Administración para iniciar la sesión en el servidor de forma remota con cualquiera de las opciones siguientes: • Conexión a Escritorio remoto • Administración web remota • Subprograma de administración remota de Windows Server Para obtener más información, consulte la sección relativa a Escritorio remoto para Administración en la página web de Microsoft en http://go.microsoft.com/fwlink/?LinkId=69056 o consulte la ayuda...
Página 238: Finalización De La Configuración
PowerVault NX1950. Una vez encendido el sistema de almacenamiento PowerVault NX1950: 1 Se inicia el Asistente para la inicialización del almacenamiento de Dell, que permite configurar las matrices de almacenamiento. 2 Se inicia el Asistente para las tareas de configuración inicial de PowerVault NX1950, que permite configurar el sistema de almacenamiento PowerVault NX1950.
Página 239: Asistente Para La Inicialización Del Almacenamiento De Dell
PowerVault MD3000. Dell ha preconfigurado la solución de almacenamiento PowerVault NX1050 con el asistente para la inicialización del almacenamiento de Dell, que le guiará por los pasos de configuración a fin de garantizar que la matriz de almacenamiento PowerVault MD3000 se configure correctamente.
Página 240: Asistente Para Las Tareas De Configuración Inicial De Powervault Nx1950
PowerVault NX1950. Tareas de configuración inicial La ventana de tareas de configuración de PowerVault NX1950 se abre cada vez que el administrador inicia sesión en el servidor de almacenamiento, salvo que éste configure lo contrario. Esta ventana también está disponible en la consola de administración PowerVault NX1950.
Página 241: Restauración Del Sistema Operativo
PowerVault NX1950. Para obtener más información sobre las funciones del sistema operativo y las herramientas de administración, consulte la publicación Sistemas Dell PowerVault NX1950 – Guía de implantación en la página web de asistencia de Dell (support.dell.com). Guía de instalación...
Página 242: Instalación Del Sistema Operativo Mediante El Cd De Administración De Servidores
CD Dell PowerEdge Installation and Server Management en el sistema de almacenamiento PowerVault NX1950 de forma local o bien puede configurar la DRAC 5 y realizar una instalación remota. En caso de realizar una instalación remota, configure la DRAC 5 y consulte las instrucciones correspondientes para iniciar desde medios virtuales.
Página 243 Cuando se le solicite, haga clic en el idioma apropiado para el sistema. Aparece la pantalla del contrato de licencia de software de Dell. Lea detenidamente la información. Si está de acuerdo con toda la información, haga clic en Accept (Aceptar) para continuar.
Página 244 • Skip RAID configuration (Omitir configuración RAID) NOTA: Dell ha preconfigurado el sistema con la función RAID 1 por hardware interna mediante las dos unidades de disco duro internas, y ésta es la configuración de hardware admitida en el sistema.
Página 245 Continue (Continuar). Server Assistant borra todas las particiones existentes en la unidad de disco duro. NOTA: para obtener la máxima seguridad en el sistema, Dell recomienda seleccionar el sistema de archivos NTFS-NT. Aparece la ventana Network Adapter(s) Configuration (Configuración de los adaptadores de red).
Página 246 Microsoft Windows. 14 Cuando se le solicite, inserte el DVD Windows Unified Data Storage Server 2003 x64 en la unidad de CD/DVD. El programa Dell OpenManage Server Assistant detecta automáticamente el DVD y empieza a copiar los archivos del sistema operativo.
Página 247: Restauración Del Software De La Matriz De Almacenamiento
Al finalizar, el sistema se reinicia automáticamente. 19 Se instalan y configuran los componentes de Windows Unified Data Storage Server 2003 x64 junto con la personalización de Dell. No es necesaria la intervención del usuario. Una vez finalizado el proceso de personalización, se reinicia el sistema y se completa el procedimiento...
Página 248 Cuando se cierra este asistente, aparece el asistente para las tareas de configuración inicial de PowerVault NX1950, que finaliza la configuración de los sistemas de almacenamiento PowerVault NX1950. Para obtener más información, consulte “Asistente para las tareas de configuración...
Página 249: Instalación De Componentes Adicionales
Instalación y configuración de la MUI Dell ha preconfigurado la interfaz de usuario multilingüe (MUI) en el sistema, y los idiomas que forman parte de la configuración inicial están seleccionados. La MUI se instala automáticamente como parte del proceso de restauración mediante Dell OpenManage Server Assistant, pero el idioma...
Página 250 1 Inserte el DVD Windows Unified Data Storage Server 2003 R2 x64 en la unidad de CD/DVD del sistema de almacenamiento PowerVault NX1950 y vaya a \cmpnents\mui\muisetup.exe. NOTA: existen programas de instalación de la MUI diferentes que deben ejecutarse para cada idioma.
Página 251: Aplicación Del Idioma De La Mui
Puede realizar los pasos siguientes para aplicar la MUI a un usuario: NOTA: la aplicación de la MUI también puede realizarse mediante el asistente para las tareas de configuración inicial de PowerVault NX1950. 1 Haga clic en Inicio→ Panel de control→ Configuración regional y de idioma.
Página 252: Obtención De Información Adicional
Dell (support.dell.com). Dell ha preinstalado las actualizaciones críticas necesarias en la solución de almacenamiento. No obstante, vaya a la página web de asistencia de Microsoft (support.microsoft.com) para obtener los archivos ejecutables de corrección rápida más recientes.
Página 253: Índice
Administración, 234 Windows Unified Data subprograma de administración Storage Server 2003, 223 remota de Windows solución de almacenamiento Server, 233 PowerVault NX1950 asistentes cablear, 226 Asistente para la inicialización configuración de red, 229 del almacenamiento configurar, 225 de Dell, 237 información general, 223...
Página 254 All manuals and user guides at all-guides.com Índice...

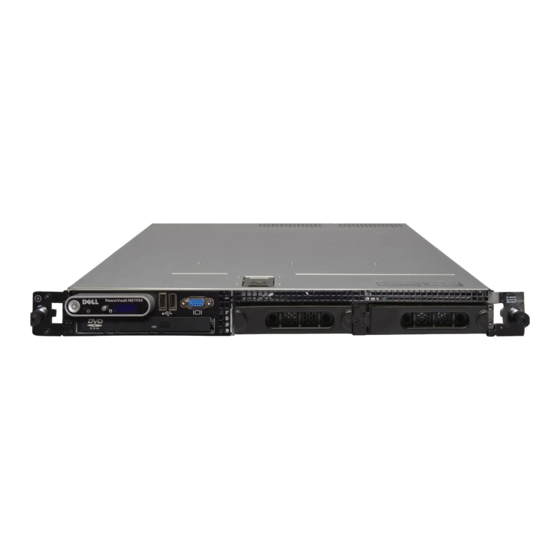

Dell PowerVault NX1950 Guia De Instalacion

Idiomas disponibles

Enlaces rápidos

Capítulos

Manuales relacionados para Dell PowerVault NX1950

Resumen de contenidos para Dell PowerVault NX1950
