3.2 Fase 2: Collegamento dei fl essibili
Si consiglia di posizionare prima tutti i componenti necessari
davanti a voi. Sarà necessario un tubo di collegamento da
!
3/8" o 1/2" del vostro rubinetto da cucina standard (vedere
fi g. 3).
Consigliati per l'installazione del fi ssaggio a parete: due viti con
testa a croce (ad es. da 5 mm) e due prese a muro, se necessarie.
Utilizzare viti e prese a muro idonee al tipo di parete.
Attenersi allo schema sottostante ed eseguire le operazioni nell'or-
dine corretto.
A a) Interrompere l'erogazione di acqua fredda.
b) Posizionare il tubo fl essibile (1).
c) Inserire le guarnizioni idonee nella rispettiva fi lettatura interna
delle due estremità dei fl essibili (3/8").
d) Collegare l'estremità corretta del fl essibile (1) all'ingresso della
testa del fi ltro (3/8"). È riconoscibile grazie all'etichetta «IN»
(ingresso) ed è contrassegnato da una freccia. Accertarsi che
la guarnizione sia posizionata correttamente.

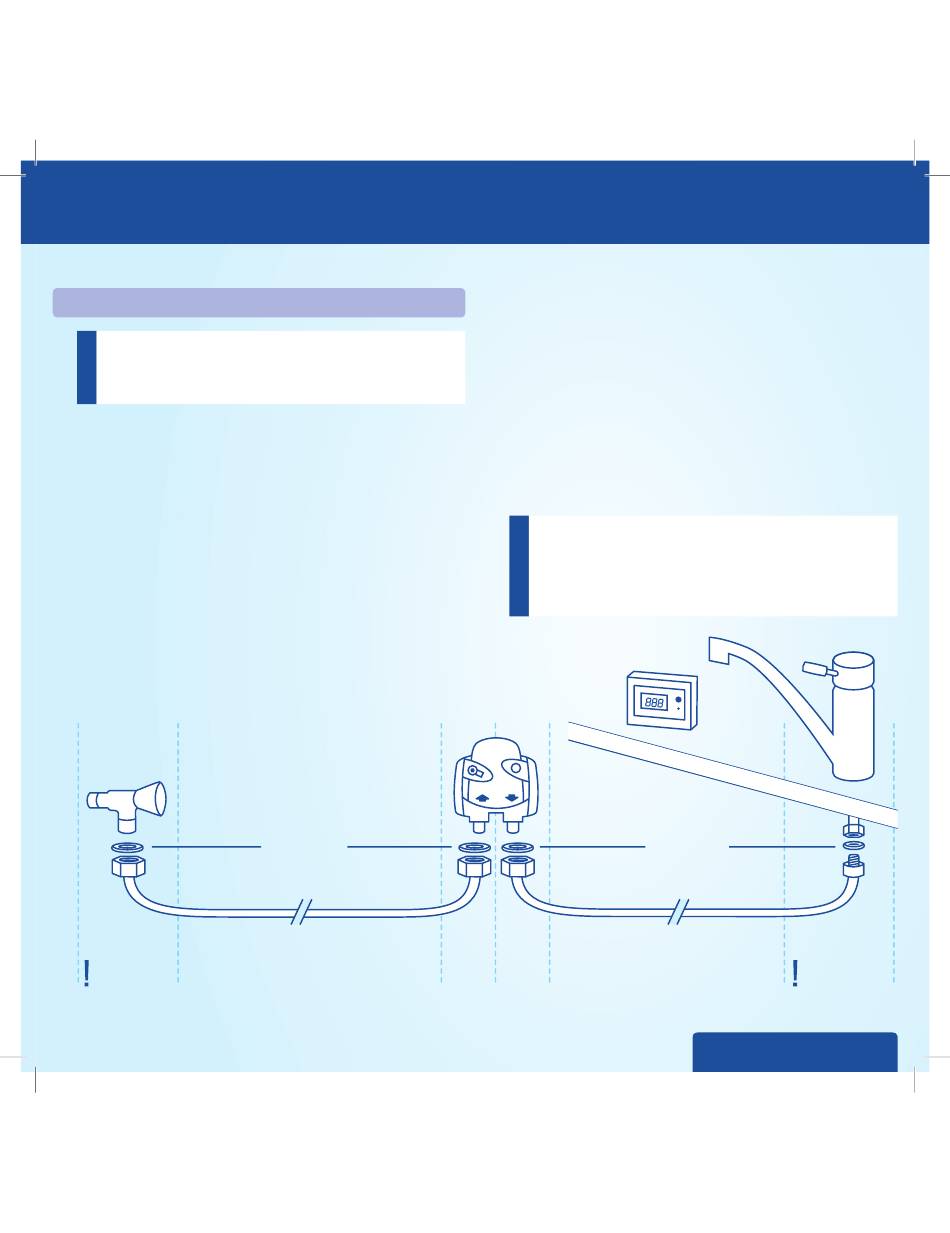

(fi g. 3)
Erogazione di
acqua fredda
3/8" od
adattatore
A
All manuals and user guides at all-guides.com
Guarnizione
(10)
Tubo fl essibile 1:
800 mm
B Collegare ora l'altra estremità del tubo fl essibile (1) al rubinetto
dell'acqua fredda e accertarsi che la guarnizione sia posizionata cor-
rettamente! Se il rubinetto dell'acqua fredda non è compatibile con
il connettore 3/8" sul tubo fl essibile (1), applicare l'adattatore fornito.
Contattare il rivenditore locale per adattatori di altre dimensioni.
C a) Posizionare il tubo fl essibile (2).
b) Posizionare la guarnizione (3/8") nel dado del tubo fl essibile (2).
D Collegare l'estremità del tubo fl essibile (2) all'uscita sulla testa
del fi ltro, contrassegnata con la freccia «OUT».
E Inserire una guarnizione idonea nel dado del tubo fl essibile,
già fi ssato al rubinetto, e collegarla all'altra estremità del tubo
fl essibile (2). Se non è possibile collegare l'estremità del tubo
fl essibile (2) all'estremità del tubo fl essibile del vostro rubinetto,
applicare l'adattatore fornito.
La coppia di serraggio massima per i collegamenti G3/8" non
deve superare 14 Nm! Utilizzare solamente collegamenti per
tubi fl essibili con guarnizioni (10) di fl essibili originali BRITA
!
in quanto i tubi fl essibili con collegamenti a vite conica dan-
neggiano i collegamenti della testa del fi ltro e rendono nulle
le richieste di rimborso in garanzia.
3/8" 3/8" Tubo fl essibile 2:
B C
Guarnizione
(10)
3/8" od
800 mm adattatore
ITALIANO
