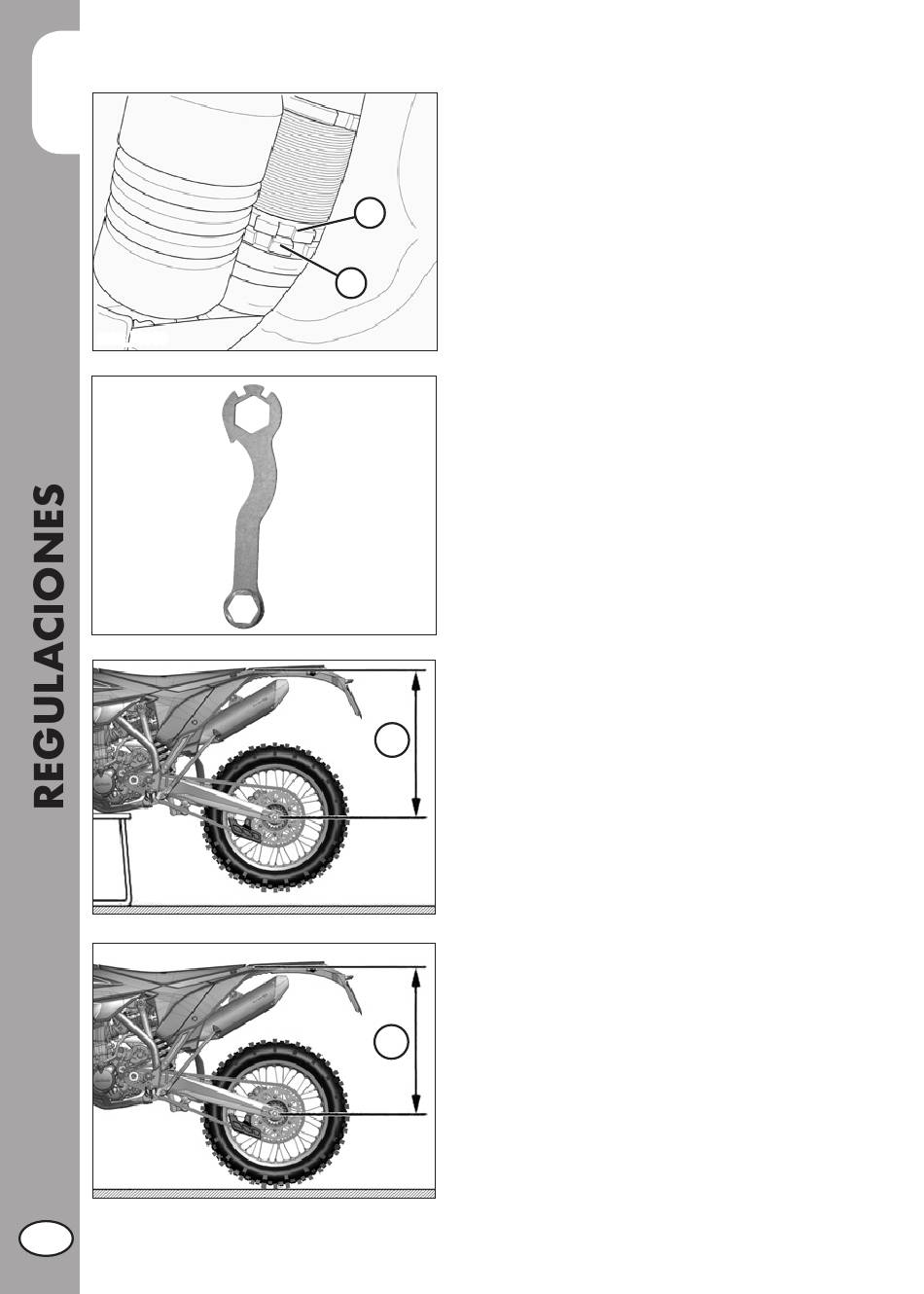

REGULACIÓN PRECARGA DEL
MUELLE
Aflojar la contratuerca E, girar en sentido
de las agujas del reloj la tuerca F para
aumentar la precarga del muelle (y por lo
E
tanto del amortiguador), girar en sentido
contrario a las agujas del reloj para dismi-
nuir la precarga del muelle. Una vez que
F
hayamos obtenido la precarga deseada,
llevar hasta el tope la contratuerca de
apriete E en la tuerca de regulación F.
Para el calibrado estándar consulte la
pág. 11.
Nota: para el desplazamiento de las
abrazaderas utilizar la llave específica
indicada en la figura y que se entrega
junto con las herramientas.
COMPROBACIÓN DEL
RECORRIDO CARGA ESTÁTICA
Para verificar el recorrido estático del
H
1
amortiguador se debe proceder de la
siguiente manera:
- Coloque la motocicleta sobre el caballete
elevador.
- Medir la distancia vertical entre el eje de la
rueda trasera y una referencia elegida ade-
cuadamente sobre los carenado trasero.
- Anotar la dimensión H
- Quitar el caballete elevador.
- Mantener la motocicleta en posición verti-
cal y medir de nuevo la distancia entre el
eje de la rueda y el punto de referencia
previamente establecido.
H
2
- Anotar la dimensión H
Comprobar que el valor del recorrido es-
tático X = H
muestra en la pág. 11. De lo contrario,
ajustar la precarga del muelle como se
describe anteriormente.
42
.
1
.
2
- H coincide con el que se
