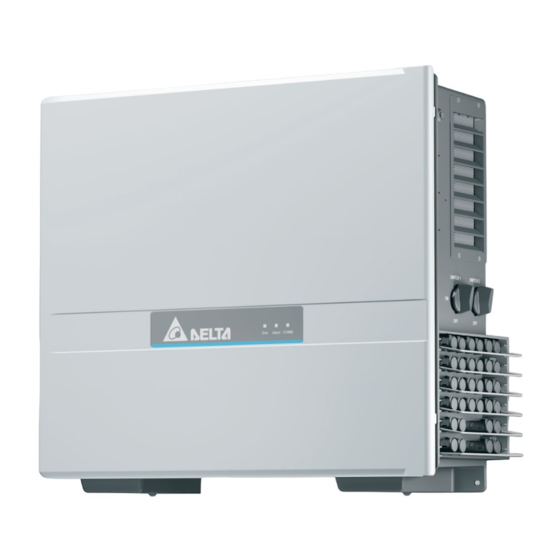

- Página 1 Manual gráfico de instalación Inversor solar M100A_280 (número de pieza Delta: RPI104M280000, versión del producto: 0) España Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
- Página 2 "Traducción del manual de instrucciones de funcio- namiento original". y la versión de software DSS 6.0 o superior Delta Electronics (Netherlands) B.V. El número de pieza Delta se encuentra en la placa de Tscheulinstraße 21 características del inversor. 79331 Teningen Delta revisa continuamente sus manuales para ofrecerle una información completa para la instalación y el manejo...
- Página 3 M50A _260 P/N: RPI503260000 200-1000Vdc, MPPT 390-900Vdc MAX Idc: 26A*6 MPPT, 1000Vdc max MAX Idc: 50A*6 MPPT 220/380Vac, 230/400Vac 3P4W/3P3W, 50/60Hz 83.4A max., cosφ 0.8ind ~ 0.8 cap 50kW/50kVA nom, 50kW/55kVA max IP Code IP66 O....0 Versión del producto Cambios respecto al modelo anterior Este producto es nuevo.
-
Página 4: Instrucciones De Seguridad
► Conecte siempre primero el cable de forme a las indicaciones de seguridad y funciona- tierra y, a continuación, los cables de AC miento de este manual. Delta Electronics no asume y DC. ninguna responsabilidad por los daños ocasionados por el incumplimiento de las indicaciones de seguri- dad y funcionamiento de este manual. - Página 5 En caso contrario, la garantía quedará anulada. ● No se deben retirar las indicaciones y los símbolos de aviso ni otras indicaciones colocados por Delta Electronics en el inversor. ● Para evitar el riesgo de arco de interferencia, no desconecte ningún cable cuando el inversor esté...
-
Página 6: Volumen De Suministro
Volumen de suministro MOU-H INV-I INV-Q INV-X No utilice componentes dañados. Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... - Página 7 Volumen de suministro DC-P+ AC-C1 Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) DC-P– AC-PE Amphenol H4 – 4/6 mm DC– (H4CMC4D●MS) DC-T AC-C2 DC-B Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
-
Página 8: Accesorios Y Software
RS485/USB Adapter Necesita un PC Windows con un adaptador RS485/ USB. El software Delta Service (DSS) debe estar insta- lado en el PC. Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... -
Página 9: Información De La Placa De Características
Información de la placa de características Peligro de muerte por descarga eléctrica Si el inversor está en funcionamiento, se genera una tensión potencialmente mortal en su interior que puede permanecer en el equipo 60 segundos después de haber 60 seconds desconectado la alimentación de corriente. -
Página 10: Dimensiones
Dimensiones 144,5 263,4 max. 1,8 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... - Página 11 Dimensiones Sub-1G Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
-
Página 12: Montaje
Montaje 2020 2021 2022 2023 2024 > 600 > 300 > 300 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... - Página 13 Montaje > 300 ... 600 > 300 > 300 > 50 > 300 > 300 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
-
Página 14: Montaje En La Pared
Montaje en la pared Ø 6,5 mm 77 kg Ø 8,5 mm / 10 Nm Ø 8,5 mm / 10 Nm Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... - Página 15 Montaje en el suelo Ø13 mm 24,5 Nm 77 kg Ø13 mm Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
- Página 16 Montaje SWITCH 1 SWITCH 2 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
- Página 17 Tarjeta de comunicación RS485 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
- Página 18 RS485 RS485 CAT5 / CAT6 Ø 7,2 / 8,0 / 10,0 mm; 0,25 ... 1,5 mm (1) Bloque de bornes RS485 • (2) Interruptor DIP para la resistencia de terminación RS485 Active la resistencia terminal RS485 del registrador de datos o conecte una resistencia terminal. Si el registrador de datos no incluye una resistencia ter- Registrador minal RS485, debe conectarlo al centro del bus RS485.
-
Página 19: Entradas Digitales
Entradas digitales CAT5 / CAT6 Ø 7,2 / 8,0 / 10,0 mm; 0,25 ... 1,5 mm El evento al que se disparan los relés de los contactos sin potencial puede configurarse con el Delta Service Software. – – Desconexión externa –... - Página 20 Conexión de PC Delta Service Software (DSS ) RS485 RS485/USB Adapter Windows PC Conecte el PC al inversor con el adaptador RS485/ USB. Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
-
Página 21: Conexión De La Red (Ac)
Conexión de la red (AC) AC-C1 + AC-C2 D1.1 D1.2 D1.3 D1.4 D2.1 D2.2 D2.3 AC-C2 d [mm] M [Nm] P [mm] d [mm] M [Nm] P [mm] 72 ... 77 mm 10 Nm 6,5 ... 4,5 mm D2.1 25 ... 28 mm 6,5 ... - Página 22 Conexión de la red (AC) M10 Hex / 42,4 Nm 270 mm 195 mm M10 / 24,5 Nm AC-C1 AC-PE M8 / 14,7 Nm 70 ... 240 mm 70 ... 240 mm Al se 30 mm L1 / L2 / L3 / N <...
-
Página 23: Conexión De Los Módulos Solares (Dc)
Conexión de los módulos solares (DC) DC-P+ DC-P– Amphenol H4 – 4/6 mm Amphenol H4 – 4/6 mm DC+ (H4CFC4D●MS) DC– (H4CMC4D●MS) DC-T DC-B DC-B Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... -
Página 24: Puesta En Marcha
Puesta en marcha SWITCH 1 SWITCH 2 Delta Service Software (DSS ) Windows PC El inversor debe recibir alimentación con corriente Inicie el software y encienda el inversor. alterna (red) o corriente continua (módulos solares). Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03... - Página 25 Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
-
Página 26: Datos Técnicos
Datos técnicos Entrada (DC) M100A Potencia de entrada máxima (por seguidor MPP/ 12,7 kW / 110 kW total) 100 kW Potencia nominal De 200 a 1000 V Rango de tensión de entrada de funcionamiento 1100 V Tensión de entrada máxima 610 V Tensión nominal Cantidad de seguidores MPP... - Página 27 Comunicación Modbus RTU Protocolos de comunicación Especificaciones generales M100A M100A_280 Nombre del modelo Delta RPI104M280000 Número de pieza Delta De -25 a +60 °C Rango de temperatura de funcionamiento total De 0 a 100 %, sin condensación Humedad relativa del aire 4000 m sobre el nivel del mar Altura de funcionamiento máxima...
-
Página 28: Servicio De Atención Al Cliente De Delta
+49 7641 455 549 solarsolutions.delta-emea.com © Copyright - Delta Electronics (Netherlands) B. V. Toda la información y las especificaciones pueden modificarse sin previo aviso. Manual gráfico de instalación de M100A_280 - RPI104M280000 - Versión del producto 0 - EU V1.0 ES 2022-01-03...
