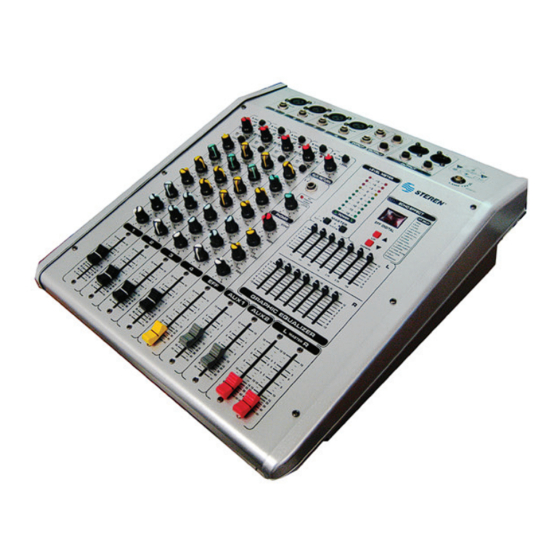

- Página 1 MIX-360 Consola de 6 canales amplificada 200W estéreo Manual de instrucciones V0711a S6-B...
-
Página 2: Consola De 6 Canales Amplificada 200W Estéreo
Consola de 6 canales amplificada Steren. Por favor revise este manual completamente para estar seguro de instalar y poder operar apropiadamente este producto. Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio Web en: www.steren.com... -
Página 3: Características
• No utilice el equipo en áreas donde pueda haber productos flamables o combustibles. • No utilice el equipo si se encuentra dañado el cable de corriente. • Si el cable de corriente se encuentra dañado, acuda con un distribuidor Steren para su reemplazo. - Página 4 CONTROLES 1. Entrada de micrófono XLR balanceada: Puede recibir señales balanceadas. 2. Entrada de línea. Entradas balanceadas de ¼” TRS. También puede ser usada como entrada no balanceada. Puede recibir señales balanceadas e impedancia. La entrada del micrófono y de línea no pueden ser usadas simultáneamente en el mismo canal.
- Página 5 8. Ecualizador de frecuencia de agudos: Varía los niveles de las frecuencias medias (350Hz a 5kHz). 9. Ecualizador del nivel de tonos medios: Varía los niveles de los tonos medios (+15dB) (350HZ a 5kHz). 10. Ecualizador grave: Varía los niveles de las frecuencias bajas.
-
Página 8: Sección Principal
SECCIÓN PRINCIPAL 15. Feedback canal izquierdo: Permite conectar el canal izquierdo de un equipo de efectos externo. 16. Feedback canal derecho: Permite conectar el canal derecho de un equipo de efectos externo. 17. Interruptor de entrada feedback: Activa o desactiva una atenuación de -20dB. 18. - Página 9 28. Salida canal izquierdo: Provee una salida para monitores o sistema de bocinas auxiliar que cuenten con conector cannon. 29. Salida canal derecho: Provee una salida para monitores o sistema de bocinas auxiliar que cuenten con conector cannon balanceado. 30. Salida no balanceada: Provee una salida para monitores, sistema de bocinas auxiliar o fuentes de poder con conectores de ¼”...
- Página 10 41. Control de volumen auxiliar 2: Permite ajustar el nivel de volumen cuando se conecta un equipo de efectos de audio externo o controlar el volumen de los efectos internos. 42. Control maestro del canal izquierdo: Permite ajustar el nivel de volumen maestro del canal izquierdo.
-
Página 11: Conexión
CONEXIÓN El siguiente diagrama es sólo una sugerencia. Su consola de audio le permite gran flexibilidad de acuerdo a sus necesidades. En caso de que conecte micrófonos tipo condensador, accione el interruptor de Phantom power. Si utiliza micrófonos dinámicos, no es necesario activarlo. MIC 1 BAFLE 1 MIC 2... -
Página 12: Especificaciones
ESPECIFICACIONES Entradas Ecualización Alimentación: 115/230V~ 60/50Hz 250W Graves: -66dB a 50Hz Micrófono: 10kΩ Balanceado conector cannon Medios: -31dB a 1,2kHz Línea: 10kΩ Agudos: -66dB a 15kHz Audífono: 47kΩ Dimensiones: 460 x 380 x 278mm Peso: 14kg aprox. Salidas Línea: 9V máx. - Página 13 1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
- Página 14 MIX-360 6-Channel powered audio mixer Instruction Manual V0711a S6-B...
- Página 15 Steren product. This manual includes all the feature operations and troubleshooting necessary to install and operate your new Steren´s 6-channel powered audio mixer. Please review this manual thoroughly to ensure proper installation and operation of this product.
- Página 16 • Do not use this device in areas where there might be flammable or combustible products. • Do not use this device if the power cable is damaged. • If the power cable is damaged, see your nearest Steren dealer in order to have it replaced. • Do not expose this device to extreme temperatures.
- Página 17 CONTROLS 1. Mic input: XLR balanced: Can receive balanced signals. 2. Line input: ¼” balanced TRS inputs. Can use it as non- balanced input. Can receive balanced and impedance signals. The mic input and the line input cannot be used simultaneously with in the same channel.
- Página 18 8. Treble frequency EQ: Set the middle frequency levels (350Hz to 5kHz). 9. Mid tone EQ: Set the middle tones level (+15dB) (350Hz to 5kHz). 10. Low EQ: Set the bass frequency level. Add depth to thin-sounding signals. As with any EQ, use sparingly.
-
Página 21: Main Section
MAIN SECTION 15. Effect feedback left channel: Allows to connect the left channel of an external effect device. 16. Effect f eedback right channel: Allows to connect the right channel of an external effect device. 17. Feedback input channel switch: Activate or deactivate a -20dB attenuation. 18. - Página 22 29. Right channel output jack: Provides an output for monitors or auxiliary speaker system with a connector type cannon. 30. Non-balanced output jack: Provides an output for monitors, auxiliary speaker system or power sources with ¼” non-balanced jack. 31. Non-balanced output jack: Provides an output for monitors, auxiliary speaker system or power sources with ¼”...
- Página 23 42. Master level control for left channel: Allows to set the master level of left channel. 43. Master level control for right channel: Allows to set the master level of right channel. 44. DJ lamp jack: Allow one to connect a 12VCD 50mA lamp. 45.
- Página 24 CONNECTION The following hookup diagram is only a suggestion. Your powered mixer provides enough flexibility for a variety of needs. If you use condenser type microphones, press the Phantom power switch. If you use dynamic type microphone, you don’t need to activate the switch. MIC 1 SPEAKER 1 MIC 2...
- Página 25 SPECIFICATIONS Inputs Input: 115/230V~ 60/50Hz 250W Bass: -66dB at 50Hz Microphone: 10kΩ balanced cannon connector Middle: -31dB at 1.2kHz Line: 10kΩ Treble: -66dB at 15kHz Earphone: 47kΩ Dimensions: 460 x 380 x 278mm Weight: 14kg approx. Output Line: 9V max. Nominal consumption: 13.8 kWh/day Earphone: 1W 47Ω...
- Página 26 Part number: MIX-360 Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice, product box or package, and product, must be presented when warranty service is required.
