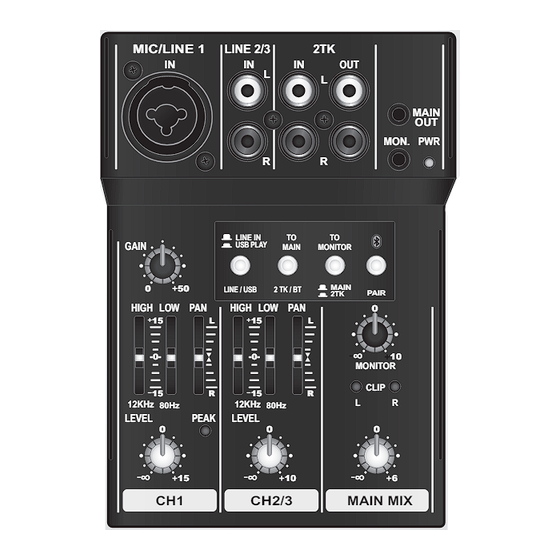

MEZCLADORA PORTÁTIL USB
Y BLUETOOTH DE 3 CANALES
MIC/LINE 1
GAIN
HIGH LOW PAN
12KHz
LEVEL
∞
LINE 2/3
IN
IN
IN
L
R
LINE IN
TO
USB PLAY
MAIN
0
50
LINE / USB
2 TK / BT
HIGH LOW PAN
15
L
15
L
0
0
15
R
15
R
12KHz
80Hz
80Hz
PEAK
LEVEL
0
0
∞
15
10
CH1
CH2/3
Manual de instrucciones
MIX-150
2TK
OUT
L
MAIN
OUT
MON. PWR
R
TO
MONITOR
MAIN
PAIR
2TK
0
∞
10
MONITOR
CLIP
L
R
0
∞
6
MAIN MIX
V0.2
0418m
Publicidad
Tabla de contenido
Manuales relacionados para Steren MIX-150
Resumen de contenidos para Steren MIX-150
- Página 1 Manual de instrucciones MEZCLADORA PORTÁTIL USB Y BLUETOOTH DE 3 CANALES MIX-150 MIC/LINE 1 LINE 2/3 MAIN MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN ∞...
- Página 2 Lea cuidadosamente este instructivo para evitar cualquier mal funcionamiento. La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias. Por favor, consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual. PRECAUCIONES •...
-
Página 3: Vista Posterior
CONTROLES VISTA POSTERIOR VISTA SUPERIOR MIC/LINE 1 LINE 2/3 MAIN MON. PWR LINE IN GAIN USB PLAY MAIN MONITOR MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN ∞ MONITOR CLIP 12KHz 12KHz 80Hz 80Hz LEVEL PEAK... - Página 4 1. PUERTO USB Este tipo de puerto se utiliza como interface entre la mezcladora y una computadora. También puede utilizarse como fuente de alimentación a un tomacorriente eléctrico. 2. INTERRUPTOR PRINCIPAL Enciende / Apaga la unidad. 3. LED INDICADOR DE ENCENDIDO Se iluminará...
- Página 5 13. CONTROL DE PAN (Panorámico) Determina la cantidad de señal que envía a cada lado de la mezcladora (derecha o izquierda). En la posición central, la señal se dirigirá al medio del campo estéreo. 14. LED INDICADOR DE PICOS Se enciende cuando la señal de entrada es muy alta y está saturada. Regule dicha señal para evitar saturación o distorsión.
-
Página 6: Antes De Empezar
ANTES DE EMPEZAR Asegúrese de bajar los niveles de volumen al mínimo para evitar sonidos fuertes que dañen los oídos al encender el equipo. Conecte la consola a una fuente de alimentación (USB o corriente eléctrica). Encienda el equipo con el botón PWR. OPCIÓN B OPCIÓN A... -
Página 7: Conexiones
CONEXIONES Los siguientes diagramas sirven como ejemplo, diríjase a la sección de “CONTROLES” para verificar los datos de conexión y funcionamiento. Conectar MIC/LINE 1 LINE 2/3 MAIN Conectar Conectar MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR Ajustar ganancia Presione el botón para escuchar la MAIN... - Página 8 Conectar MIC/LINE 1 LINE 2/3 Conectar MAIN Conectar MON. PWR LINE IN GAIN USB PLAY MAIN MONITOR En este caso, NO será necesario presionar MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN los botones. El audio Ajustar graves se escuchará...
- Página 9 Conectar MIC/LINE 1 LINE 2/3 Conectar MAIN Conectar MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR Presione el botón para En caso de vincular escuchar la entrada de un dispositivo, presione MAIN LINE / USB 2 TK / BT PAIR audio 2 TK o BT.
- Página 10 Conectar MIC/LINE 1 LINE 2/3 Conectar MAIN Conectar MON. PWR Presione el botón para LINE IN escuchar la entrada de USB PLAY GAIN MAIN MONITOR Presione el botón para audio en monitor. escuchar la entrada de MAIN LINE / USB 2 TK / BT PAIR audio 2 TK o BT.
-
Página 11: Especificaciones
ESPECIFICACIONES Entrada de alimentación: 5 V - - - 550 mA Entradas Micrófono: 20 mV, desbalanceado Entrada USB: 16 bits, 44,1 KHz Entrada de línea: 1 V, desbalanceado Salidas audífonos: 300 mW @ 1 % THD Distorsión (THD): < 0,01 % S/N vs máx. salida Respuesta en frecuencia: 20 Hz - 22 KHz Relación señal ruido: >70 dB Convertidor de CA a CC... - Página 13 Instruction manual USB PORTABLE MIXER WITH BLUETOOTH MIX-150 MIC/LINE 1 LINE 2/3 MAIN MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN ∞ MONITOR CLIP...
- Página 14 There may be differences due to update. Please check our web site www.steren.com to obtain the latest version of the instruction manual. CAUTIONS • Do not attempt to open the device, it may cause a malfunction and void the warranty.
-
Página 15: Rear View
CONTROLS REAR VIEW TOP VIEW MIC/LINE 1 LINE 2/3 MAIN MON. PWR LINE IN GAIN USB PLAY MAIN MONITOR MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN ∞ MONITOR CLIP 12KHz 12KHz 80Hz 80Hz LEVEL PEAK... - Página 16 1. USB PORT This type of port is used as an interface between the mixer and a computer. It can also be used as a power source to an electrical outlet. 2. MAIN SWITCH Turns on / off the unit . 3.TURN ON LED INDICATOR Will illuminates when the device is power on.
- Página 17 13. PAN CONTROL (Panoramic) Determines the amount of signal sent to each side of the mixer (right or left). In the middle position, the signal will be directed to the middle of the stereo space. 14. PEAKS LED INDICATOR Illuminates when the input signal is too high and saturated. Adjust this signal to avoid saturation or distortion.
-
Página 18: Before To Start
BEFORE TO START Be sure to lower the volume levels at minimum to avoid loud sounds that may damage ears when turn on the device. Connect the console to a power source (USB or electrical outlet). Turn on the device with PWR button. OPTION B OPTION A... - Página 19 CONNECTIONS The following diagrams are for example, only refers to the "CONTROLS" section to verify the connection and operation data. Connect MIC/LINE 1 LINE 2/3 MAIN Connect Connect MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR Gain adjust Press the button to listen the line or USB input MAIN LINE / USB...
- Página 20 Connect MIC/LINE 1 LINE 2/3 Connect MAIN Connect MON. PWR LINE IN GAIN USB PLAY MAIN MONITOR In this case, it is NOT necessary to MAIN LINE / USB 2 TK / BT PAIR HIGH LOW PAN HIGH LOW PAN press the buttons.
- Página 21 Connect MIC/LINE 1 LINE 2/3 Connect MAIN Connect MON. PWR LINE IN USB PLAY GAIN MAIN MONITOR Press the button to In case of pairing device, listen 2 TK or BT press the PAIR button MAIN LINE / USB 2 TK / BT PAIR audio input.
- Página 22 Connect MIC/LINE 1 LINE 2/3 Connect MAIN Connect MON. PWR Press the button to LINE IN listen the audio input USB PLAY GAIN MAIN MONITOR Press the button to on monitor. listen 2 TK or BT MAIN LINE / USB 2 TK / BT PAIR audio input.
- Página 23 SPECIFICATIONS Input 5 V - - - 550 mA Microphone input: 20 mV, unbalanced USB input: 16 bits, 44.1 KHz Line input: 1 V, unbalanced Earphone output: 300 mW @ 1 % THD THD: < 0.01 % S/N vs maximum output Frequency response: 20 Hz - 22 KHz SNR: >70 dB AC / DC Power converter...
- Página 24 www.steren.com...
