Atención
Peligro de intoxicación debido a la eva-
cuación de gases
Las grasas con base de aceite mineral pue-
den dañar las juntas.
▶
Para que el montaje resulte más sencillo,
utilice en vez de grasas únicamente agua
o un jabón lubricante normal.
2. Monte el conducto de toma de aire/evacuación de ga-
ses siguiendo las instrucciones de montaje.
5.10.2 Sustitución de la pieza de conexión del
conducto de toma de aire/evacuación de
gases, en caso necesario
1. En caso necesario, sustituya la pieza de conexión del
conducto de toma de aire/evacuación de gases. En los
datos técnicos encontrará el equipamiento estándar
específico del producto.
2. Desmonte la pieza de conexión del conducto de toma
de aire/evacuación de gases. (→ Página 15)
Alternativa 1 / 2
3.
▶
En caso necesario, monte la pieza de cone-
xión ⌀ 80/125 mm del conducto de toma de
aire/evacuación de gases. (→ Página 15)
Alternativa 2 / 2
3.
▶
En caso necesario, monte la pieza de conexión ⌀
60/100 mm con desviación del conducto de toma de
aire/evacuación de gases. (→ Página 15)
4. Alternativa
▶
En caso necesario, monte la pieza de conexión ⌀
80/80 mm de la salida separada de evacuación de
gases/aire. (→ Página 15)

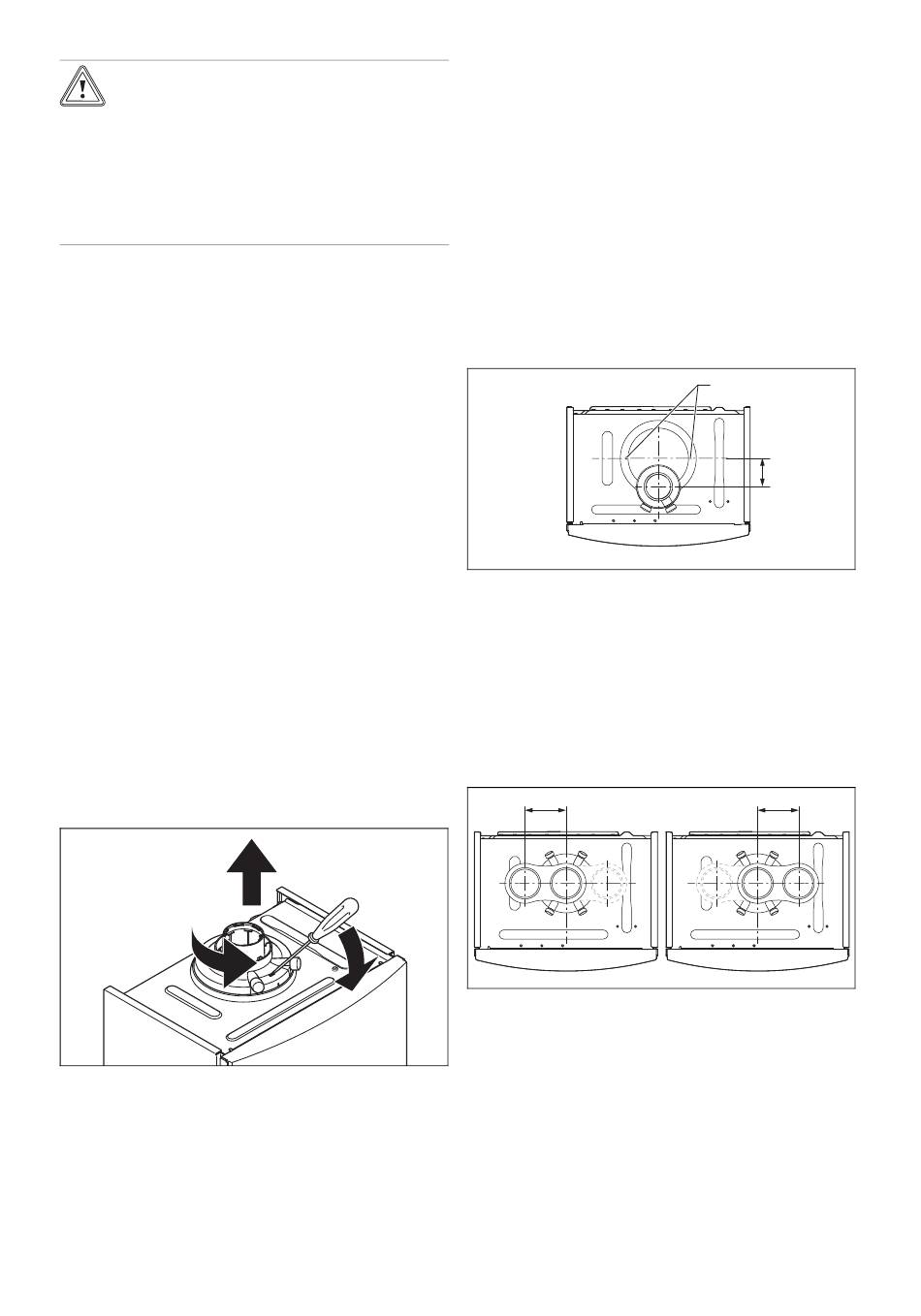

5.10.2.1 Desmontaje de la pieza de conexión del
conducto de toma de aire/evacuación de
gases
2.
1. Inserte un destornillador en la ranura entre las tubula-
duras de medición.
2. Presione el destornillador con cuidado hacia abajo (1.).
3. Gire la pieza de conexión en sentido antihorario hasta
el tope (2.) y retírela hacia arriba (3.).
0020247113_01 ecoTEC plus Instrucciones de instalación y mantenimiento
3.
1.
5.10.2.2 Montaje de la pieza de conexión
⌀ 80/125 mm del conducto de toma de
aire/evacuación de gases
1. Desmonte la pieza de conexión del conducto de toma
de aire/evacuación de gases. (→ Página 15)
2. Coloque la pieza de empalme alternativa. Preste aten-
ción a los resaltes de enganche.
3. Gire la pieza de conexión en sentido horario hasta que
encastre.
5.10.2.3 Montaje de la pieza de conexión ⌀
60/100 mm con desviación del conducto
de toma de aire/evacuación de gases
1. Desmonte la pieza de conexión del conducto de toma
de aire/evacuación de gases. (→ Página 15)
2. Coloque la pieza de empalme alternativa con desvia-
ción hacia delante.
3. Fije la pieza de empalme con dos tornillos (1) en el
producto.
5.10.2.4 Montaje de la pieza de conexión ⌀
80/80 mm de la salida separada de
evacuación de gases/aire
1. Desmonte la pieza de conexión del conducto de toma
de aire/evacuación de gases. (→ Página 15)
120 mm
2. Coloque la pieza de empalme alternativa. La conexión
para el suministro de aire puede señalar hacia el lado
izquierdo o derecho. Preste atención a los resaltes de
enganche.
3. Gire la pieza de conexión en sentido horario hasta que
encastre.
Instalación 5
1
65 mm
120 mm
