9.6.12 Sustitución de la placa de circuitos
impresos del acumulador de carga de
estratos
1. Tenga en cuenta las instrucciones de montaje e instala-
ción que acompañan a las piezas de repuesto.
2. Desenrosque el tornillo de la cubierta del acumulador
de carga de estratos y retire la cubierta.
3. Extraiga del compartimento del aparato la caja electró-
nica con la placa de circuitos impresos del acumulador
de carga de estratos (1).
4. Abra la caja electrónica y extraiga el conector de la
placa de circuitos impresos.
5. Monte la nueva placa de circuitos impresos en orden
inverso.
6. Ponga el aparato en funcionamiento.
9.7 Conclusión de una reparación
1. Conecte el suministro eléctrico.
2. Conecte de nuevo el producto si todavía no lo ha he-
cho. (→ Página 18)
3. Monte el revestimiento frontal.
4. Abra todas las llaves de mantenimiento y la llave de
paso del gas.
9.8 Comprobación de la estanqueidad del

producto

▶
Compruebe la estanqueidad del producto. (→ Página 23)
10 Revisión y mantenimiento
▶
Observe los intervalos mínimos de revisión y manteni-
miento. En función del resultado de la revisión puede
requerirse un mantenimiento antes de la fecha progra-
mada. En el anexo encontrará la tabla de Trabajos de
revisión y mantenimiento.
0020247113_01 ecoTEC plus Instrucciones de instalación y mantenimiento
10.1 Menú de funciones
Menú → Nivel especialista → Programas de prueba →
Menú de funciones
Mediante el menú de funciones puede controlar y comprobar
los distintos componentes de la instalación de calefacción.
Menú de funciones – Vista general (→ Página 50)

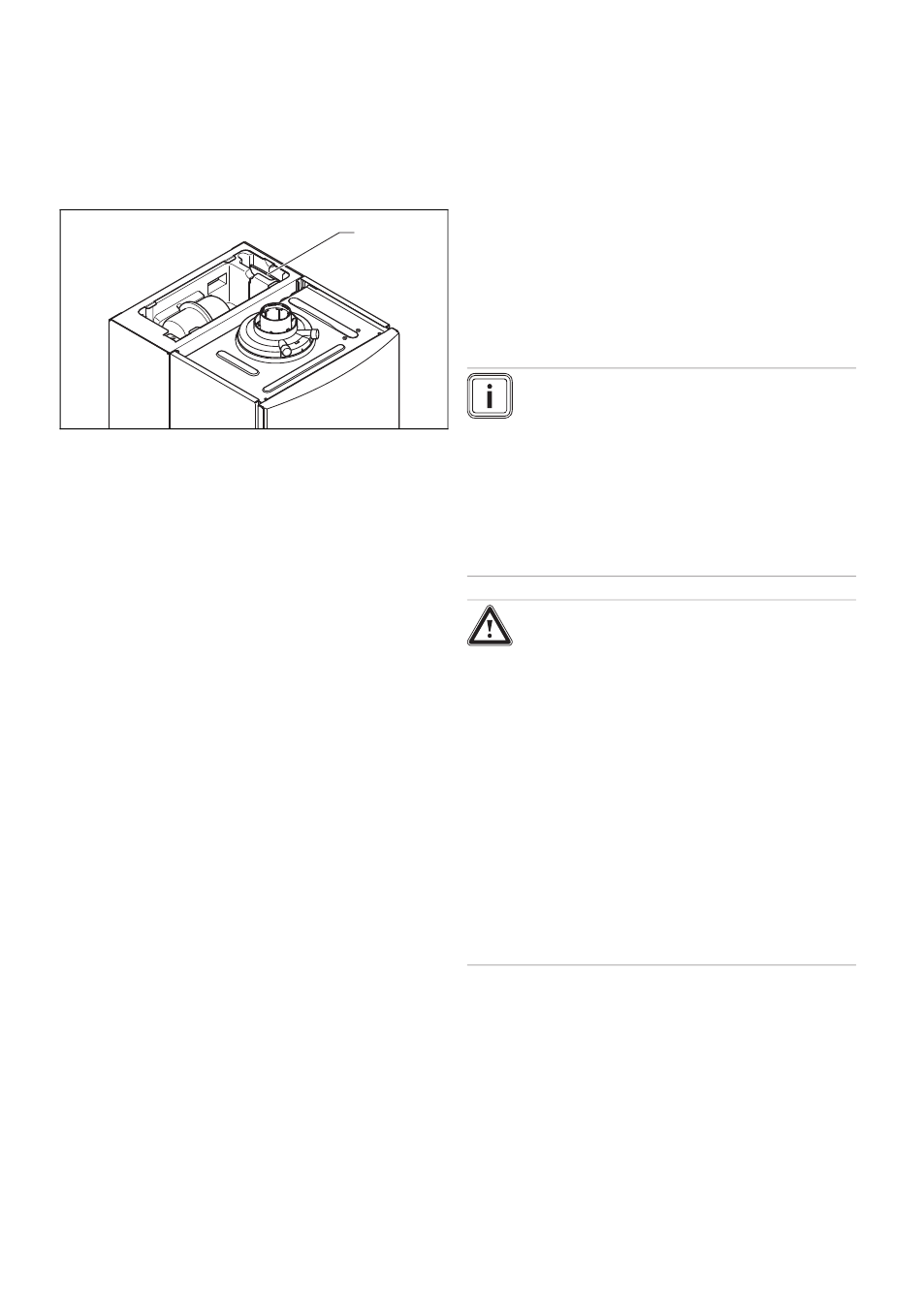

10.2 Autocomprobación de la electrónica
1
Menú → Nivel especialista → Programas de prueba →
Autocomp. electrón.
La autocomprobación de la electrónica permite comprobar la
placa de circuitos impresos.
10.3 Desmontaje del módulo térmico compacto
1. Apague el aparato con el botón de encendido/apagado.
2. Cierre la llave de paso del gas.
3. Desmonte el panel frontal. (→ Página 11)
4. Despliegue la caja electrónica hacia delante.
Revisión y mantenimiento 10
Indicación
El módulo Thermokompakt está formado por
cinco componentes principales:
– ventilador modulante,
– válvula de gas, incl. chapa de sujeción,
– tubo de Venturi, incl. sensor de caudal circu-
lante y tubo de conexión de gas,
– brida del quemador,
– quemador de premezcla.
Peligro
¡Peligro de muerte y riesgo de daños ma-
teriales por el escape de gases calientes!
La junta, la esterilla aislante y las tuercas
autoblocantes de la brida del quemador no
deben sufrir ningún tipo de daño. De lo con-
trario, podrían salir humos calientes que pro-
vocasen lesiones y daños materiales.
▶
Sustituya la junta cada vez que abra la
brida del quemador.
▶
Sustituya las tuercas autoblocantes de la
brida del quemador cada vez que abra la
brida del quemador.
▶
Si la esterilla aislante de la brida del que-
mador o de la pared trasera del intercam-
biador de calor muestra signos de daños,
sustitúyala.
