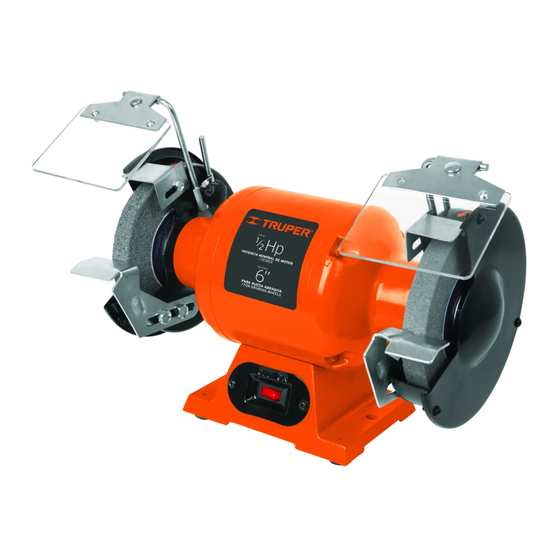

- Página 1 Instructivo de Esmeril 152,4 mm 6” de banco Ruedas abrasivas Este Instructivo es para: Modelos Códigos EBA-650-250 16054 EBA-650-260 16142 EBA-650-250 EBA-650-260 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
-
Página 2: Tabla De Contenido
Partes herramienta. Montaje Guarde este Instructivo para futuras referencias. Puesta en marcha Los gráficos de este Instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Centros de Servicio Autorizados Sucursales Póliza de Garantía EBA-650-250 EBA-650-260 ESPAÑOL... -
Página 3: Especificaciones Técnicas
Especificaciones técnicas EBA-650-250 EBA-650-260 Código 16054 16142 Descripción Esmeril de banco Diámetro de ruedas 152,4 mm (6”) Tensión 220 V Frecuencia 50 Hz 60 Hz Velocidad 3 000 r/min 3 500 r/min Corriente 1,68 A Potencia 370 W (1/2 Hp) Ciclo de trabajo 50 minutos de trabajo por 20 minutos de descanso. -
Página 4: Advertencias Generales De Seguridad
Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo No sobrepase su campo de acción. -
Página 5: Advertencias De Seguridad
Advertencias de Seguridad para uso de esmeriles de banco Elija la rueda abrasiva apropiada Mientras opera el esmeril ATENCIÓN • Nunca intente utilizar ruedas abrasivas • Mantenga los dedos a una distancia segura de la rueda cuyo diámetro sea mayor al tamaño correspondiente a la abrasiva. -
Página 6: Partes
Partes Guardas Rueda abrasiva Motor Interruptor Base Rueda abrasiva Abrazaderas para fijar los protectores de ojos Guardas antichispas Tornillos, rondanas y rondanas de presión para montaje Protectores de ojos Perillas para fijar protectores de ojos Soportes de apoyo ESPAÑOL... -
Página 7: Montaje
Montaje • Monte la herramienta en un banco o mesa de trabajo fijando la base con ayuda de unos pernos (no incluidos). • El lugar determinado para fijar la herramienta debe estar perfectamente nivelado y contar con el espacio suficiente para manejar y soportar apropiadamente la pieza de trabajo. -
Página 8: Puesta En Marcha
Puesta en marcha Encendido Para encender la herramienta presione el interruptor del lado “ON” (Encendido). Para detener la herramienta, presione el interruptor del lado “OFF” (Apagado). Operación • Mantenga una presión moderada y constante sobre la pieza de trabajo con un movimiento uniforme para obtener un esmerilado suave. -
Página 9: Mantenimiento
Mantenimiento Reemplazo de las ruedas abrasivas Cuidado de las ruedas abrasivas • Sólo reemplace las ruedas abrasivas por otras con un • Con el uso las ruedas abrasivas pueden agrietarse, rango de velocidad por lo menos tan alto como las r/min estriarse, redondearse de las orillas, despostillarse, salirse SIN CARGA (NO LOAD) marcado en la placa de la de nivel o atascarse de materiales. -
Página 10: Centros De Servicio Autorizados
Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano. - Página 11 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC VER. TEL.: 01(282) 832-0327 | 825-6408 C.P. 68300 TEL.: 01(287) 875-1363 670397 LA CASA DISTRIBUIDORA TRUPER CALLE 671420 DISTRIBUIDORA DE HERRAMIENTAS PUEBLA URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, MANUALES ZAVALETA, S.A.
-
Página 12: Sucursales
Centros de Servicio Autorizados enlistados en este Instructivo, en www.truper.com o en los teléfonos proporcionados: 01800-690-6990 ó 01800-018-7873. En caso de tener problemas para hacer Sello del establecimiento comercial: válida esta Póliza de Garantía repórtelo... - Página 13 Manual Bench Grinder 6” Grinding Wheel Applies for: Models Codes EBA-650-250 16054 EBA-650-260 16142 EBA-650-250 EBA-650-260 Read this manual thoroughly CAUTION before using the tool.
- Página 14 Parts using the tool. Assembly Keep this manual for future references. Start Up The illustrations in this manual are for reference Maintenance only. They might be different from the real tool. Authorized Service Centers Branches Warranty Policy EBA-650-250 EBA-650-260 ENGLISH...
-
Página 15: Technical Data
Technical Data EBA-650-250 EBA-650-260 Code 16054 16142 Description Bench Grinder Wheel Diameter 6” Voltage 220 V Frequency 50 Hz 60 Hz Speed 3 000 r/min 3 500 r/min Current 1,68 A Power 1/2 Hp Duty cycle 50 minutes work per 20 minutes idle. Maximum 6 hours per day Conductors H05VV-F 3GX0.75 mm... -
Página 16: General Power Tool Safety Warnings
General power tool safety warnings WARNING! Read carefully all safety warnings and instruction listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references. -
Página 17: Safety Warnings For Bench Grinders
Safety Warnings for the Use of Bench Grinders Choose the Right Griding Wheel While Operating the Bench Grinder CAUTION • Never try to use wheels with diameters • Keep your fingers in a safe distance away from the bigger than the size appropriate for the tool. grinding disc. -
Página 18: Parts
Parts Guards Grinding wheel Motor Switch Base Grinding wheel Eye Protectors Fixing Clamps Spark Arrester Guards Mounting Screws, Washers and Pressure Washers Protectors Knob to set safety eyewear Tool Rest ENGLISH... -
Página 19: Assembly
Assembly • Mount the tool on a bench or work table. Fix the base with bolts (not included).. • The place you determine to set the tool shall be perfectly leveled and with enough space around it to adequately handle and support the work piece. Mount the Accessories •... -
Página 20: Start Up
Start Up Turning On To turn on the tool press the switch on the “ON” side. To stop the tool, press the switch on the “OFF” side. Operation • Use moderate and constant pressure on the work piece. Use uniform movements to get a soft grind. If you use excessive pressure the motor will overheat and the grinding wheel will wear out faster. -
Página 21: Maintenance
Maintenance Grinding Wheels Replacement Grinding Wheel Care • Replace wheels only with other wheels with a speed • Due to usage the wheel may crack, striate, get range at least as high as the r/min NO LOAD stamped in round-edged, chip, get unbalanced or get stuck with the tool nameplate and with a 1/2”... -
Página 22: Authorized Service Centers
Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 01(800) 690-6990 or 01 (800) 018-7873 to get information about the nearest Authorized Service Center. - Página 23 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC VER. TEL.: 01(282) 832-0327 | 825-6408 C.P. 68300 TEL.: 01(287) 875-1363 670397 LA CASA DISTRIBUIDORA TRUPER CALLE 671420 DISTRIBUIDORA DE HERRAMIENTAS PUEBLA URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, MANUALES ZAVALETA, S.A.
-
Página 24: Branches
This warranty shall be effective when presenting the product and the valid Warranty policy duly stamped by the supplier or the proof of purchase. To comply with this warranty, Truper will cover transportation expenses in case consumer’s address is out of range from Authorized Service Centers listed herein or at the website www.truper.com or at our toll-free numbers: 01 (800) 690-6990 or 01(800) 018-7873.
