DESCRIPCIÓN

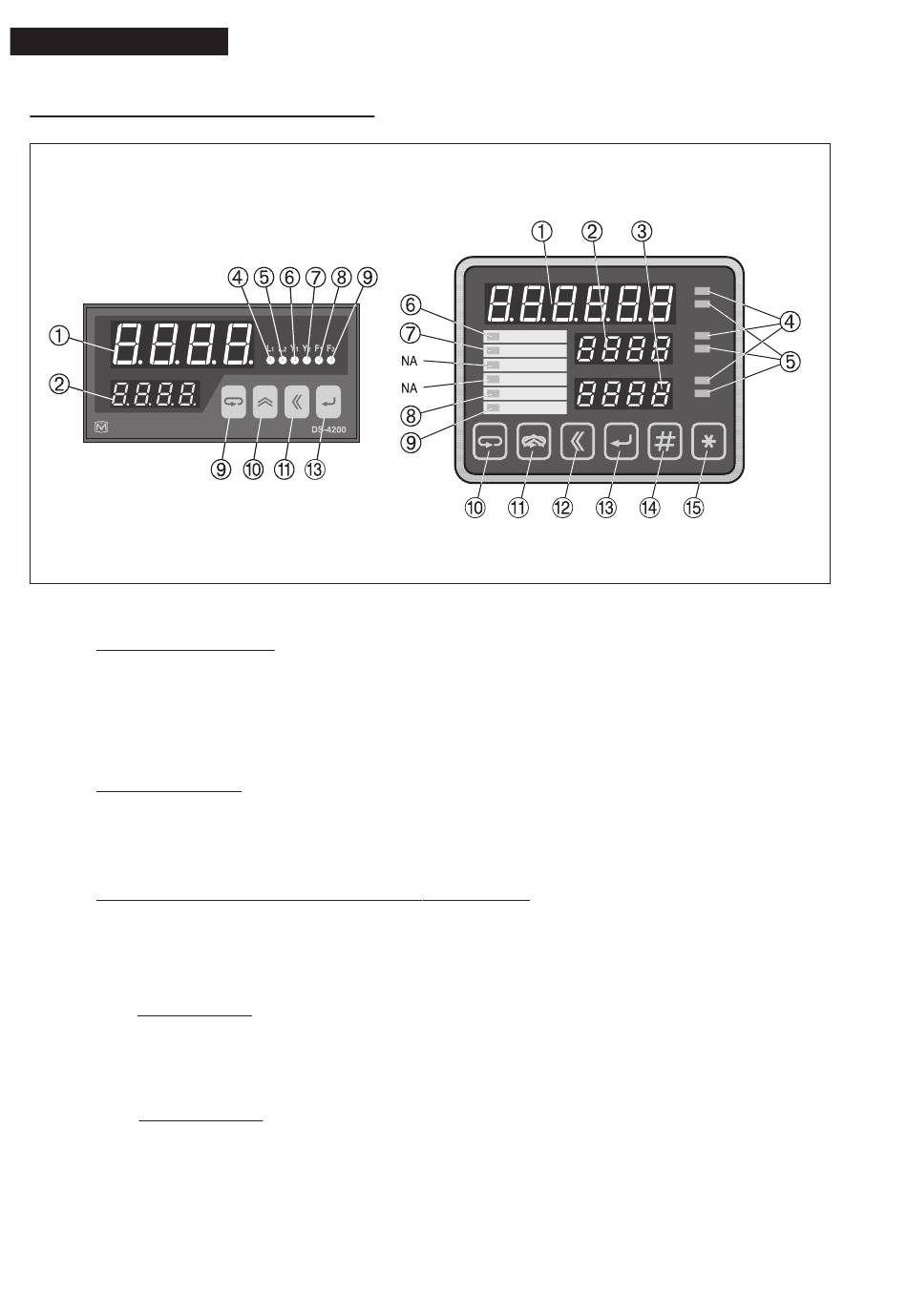

DESCRIPCIÓN DEL FRONTAL
➀
DISPLAY SUPERIOR
Presenta el Valor de la Medida del Proceso u otras variables si se le hubieran asignado.
En MENÚ presenta el valor de los parámetros habilitados, mensajes y otras
.
opciones
➁
DISPLAY MEDIO
Presenta el valor de SP Consigna de Regulación u otras variables asignadas.
En MENÚ visualiza el símbolo del parámetro del valor del display superior.
➂
DISPLAY INFERIOR (Sólo en formato FMC-4000)
Presenta el valor %MV Salida de Control u otras variables preasignadas.
En MENÚ presenta el mnemónico del parámetro del valor del display superior y otras
opciones.
➃ ➄
LEDS L1 L2 Indicadores de Lazo
Indican el número de Pantalla o Lazo al que pertenecen los datos que está mostrando
el instrumento.
➅ ➆
LEDS Y1 Y2 Indicadores Piloto (Y3 e Y4 no están habilitados)
Preprogramados para indicar el estado de las Alarmas o la Acción de Regulación
(según modelo). Para otras funciones ver Manual de Programación Avanzada.
