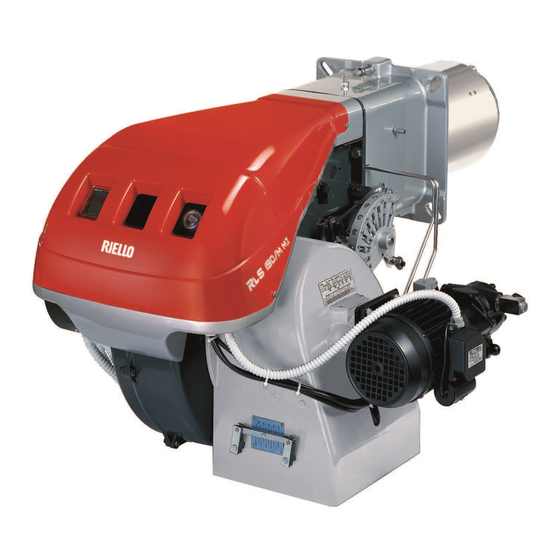

Riello RLS 160/M MX Manual De Instrucciones
Quemadores industriales de policombustible gasóleo/gas
Ocultar thumbs
Ver también para RLS 160/M MX:
- Instrucciones de instalación, uso y mantenimiento (60 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Instrucciones de instalación, uso y mantenimiento
Quemadores industriales de policombustible
E
gasóleo/gas
Funcionamiento a 2 llamas progresivo o modulante lado gas / 2 llamas lado gasóleo
CÓDIGO
3898210
3898211
20011635
20011642
MODELO
RLS 160/M MX FS1
RLS 160/M MX FS1
RLS 160/M MX FS1
RLS 160/M MX FS1
TIPO
781 T
781 T
781 T
781 T
20128923 (2) - 02/2018
Publicidad
Tabla de contenido
Manuales relacionados para Riello RLS 160/M MX
Resumen de contenidos para Riello RLS 160/M MX
- Página 1 Quemadores industriales de policombustible gasóleo/gas Funcionamiento a 2 llamas progresivo o modulante lado gas / 2 llamas lado gasóleo CÓDIGO MODELO TIPO 3898210 RLS 160/M MX FS1 781 T 3898211 RLS 160/M MX FS1 781 T 20011635 RLS 160/M MX FS1...
- Página 3 Declaración del fabricante RIELLO S.p.A. declara que los siguientes productos respetan los valores límite de emisiones de NOx establecidos por la normativa alemana “1. BImSchV revisión 26.01.2010”. Producto Tipo Modelo Potencia Quemador de policombustible gasóleo/gas 781 T RLS 160/M MX 300 - 1840 kW Legnago, 01.12.2015...
-
Página 4: Tabla De Contenido
ÍNDICE GASÓLEO / GAS Datos técnicos ....... . . página 2 Datos eléctricos . -
Página 5: Gasóleo / Gas
DATOS TÉCNICOS MODELO RLS 160/M MX TIPO 781 T Disco estabilidad de la llama con Disco estabilidad de la llama sin sectores circulares 3)(D)p. 16 sectores circulares 3)(D)p. 16 POTENCIA Gasóleo 965 - 1846 1132 - 2013 llama CAUDAL (Mín - Máx) -
Página 6: Datos Eléctricos
DATOS ELÉCTRICOS Motor IE3 3898210 20011635 CÓDIGO 3898211 20011642 ALIMENTACIÓN ELÉCTRICA PRINCIPAL 3 ~ 400V +/-10% 3 ~ 230V +/-10% ALIMENTACIÓN ELÉCTRICA DEL CIRCUITO AUXILIAR 1N ~ 230V +/-10% 50 Hz MOTORES ELÉCTRICOS 2900 MOTOR VENTILADOR 4500 4500 Corriente de funcionamiento Corriente de arranque MOTOR BOMBA 220/240... -
Página 7: Descripción Del Quemador
Bloqueo caja control: La iluminación del pulsa- dor de la caja de control 9)(A) indica que el que- Mod. mador está bloqueado. Para desbloquear, apretar el pulsador. RLS 160/M MX Bloqueo motor: Para desbloquear, oprimir el pulsador del relé térmico 22)(A). PESO (B) •... -
Página 8: Campos De Trabajo
60 cm - longitud 2 m. CALDERAS COMERCIALES (C) - IMPORTANTE Los quemadores RLS 160/M MX son adecuados para funcionar tanto en calderas de inversión de llama*, como en calderas con cámara de com- bustión con flujo desde el fondo (tres vueltas de... -
Página 9: Instalación
Taladre la placa de cierre de la cámara de com- bustión tal como se indica en (A). Puede mar- carse la posición de los orificios roscados utilizando la junta aislante que se suministra con RLS 160/M MX 325-368 M 16 el quemador. -
Página 10: Regulaciones Antes Del Encendido
Se aconseja sustituir anualmente las boquillas durante el mantenimiento periódico. El uso de boquillas dife- rentes de las prescritas por Riello ATENCIÓN S.p.A. y el mantenimiento periódico D1147 incorrecto pueden llevar a no cumplir D1146 con los límites de emisiones previs-... -
Página 11: Servomotor
SERVOMOTOR (A) SERVOMOTOR El servomotor regula simultáneamente el registro del aire, mediante la leva de perfil variable y la mariposa del gas. El servomotor gira 130° en 33 No modificar la regulación efectuada en fábrica de las 5 levas con que va dotado; verificar sim- plemente que las levas estén reguladas del siguiente modo: Leva I... -
Página 12: Alimentación Combustible
H = Desnivel bomba-válvula de fondo L = Longitud tubería L [m] Ø = Diámetro interior del tubo 1 = Quemador RLS 160/M MX 2 = Bomba Ø [mm] 3 = Filtro 4 = Válvula manual de interceptación 5 = Conducto aspiración 6 = Válvula de pie... -
Página 13: Regulación Del Quemador
Poner en marcha el quemador cerrando los telemandos, con el interruptor 1)(A) en posi- ción "MAN" y con el interruptor 6)(A) pág. 4 en posición "OIL". Cuando el gasóleo se derrama por el tornillo 3)(B)p. 8 la bomba está encendida. Parar el quemador: interruptor 1)(A) en posición "OFF"... -
Página 14: Presión Del Gas
PRESIÓN GAS RLS160/M MX La tabla al lado indica las pérdidas de carga p (mbar) mínimas a lo largo de la línea de alimentación de gas en función de la potencia máxima del quemador. Pérdida de carga cabezal de combustión. Presión de gas en la toma 1)(B), con: 1033 •... -
Página 15: Línea Alimentación Gas
LÍNEA ALIMENTACIÓN GAS La instalación de la línea de alimen- tación del combustible debe ser efectuada por personal habilitado, de acuerdo con las normas y las dis- ATENCIÓN posiciones de ley vigentes. Riesgo de explosión a causa de derrame de combustible en presen- cia de fuentes inflamables. -
Página 16: Regulaciones Antes Del Encendido
REGULACIONES ANTES DEL ENCENDIDO PRESOSTATO GAS DE MÍN. PRESOSTATO GAS DE MÁX. PRESOSTATO AIRE (a gas) La regulación del cabezal de combustión ya se ha descrito en la pág. 7. Efectuar, además, las siguientes regulaciones: Abrir las válvulas manuales situadas antes de la rampa de gas. - Página 17 1 - POTENCIA DE ENCENDIDO Según norma EN 676. Quemadores con potencia MÁX hasta 120 kW El encendido puede efectuarse a la potencia máxima de funcionamiento. Ejemplo: • potencia máxima de funcionamiento: 120 kW • potencia máxima de encendido: 120 kW Quemadores con potencia MÁX superior a D791 120 kW...
- Página 18 Regulación del aire Variar en progresión el perfil final de la leva 4)(A) utilizando los tornillos 7)(A). - Para aumentar el caudal de aire, enroscar los tornillos. - Para disminuir el caudal de aire, desenroscar los tornillos. 3 - POTENCIA MÍN La potencia MÍN se elige dentro del campo de trabajo que se indica en la pág.
- Página 19 5 - PRESOSTATO DE AIRE (A) PRESOSTATO AIRE 27)(A)p. 4 Efectuar la regulación del presostato aire, des- pués de haber efectuado todas las demás regu- laciones del quemador, con el presostato aire ajustado al inicio de la escala (A). Con el quemador funcionando a la potencia MÍN., aumentar la presión de regulación girando lenta- mente en el sentido de las agujas del reloj el botón correspondiente hasta bloquear el quemador.
-
Página 20: Mantenimiento
MANTENIMIENTO VISOR LLAMA Combustión Efectuar el análisis de los gases de combustión que salen de la caldera. Las diferencias signifi- cativas respecto al último análisis indicarán los puntos donde deberán centrarse las operacio- nes de mantenimiento. Fugas de gas Comprobar que no haya fugas de gas en el con- ducto contador-quemador. -
Página 21: Prueba De Seguridad - Con Alimentación Gas Cerrada
PRUEBA DE SEGURIDAD – CON ALIMENTA- CIÓN GAS CERRADA Para la puesta en funcionamiento en condicio- nes de seguridad es muy importante comprobar la correcta ejecución de las conexiones eléctri- cas entre las válvulas del gas y el quemador. Para ello, después de haber comprobado que las conexiones han sido realizadas en conformi- dad con los esquemas eléctricos del quemador, se debe realizar un ciclo de encendido con el... -
Página 22: Dificultades De Funcionamiento Ycausas Correspondientes
DIFICULTADES DE FUNCIONAMIENTO Y CAUSAS CORRESPONDIENTES El símbolo visible en el disco de la caja de con- trol caracteriza el tipo de interrupción. La caja de control no arranca al cerrar los termostatos. • Falta el gas. • El presostato de gas de mín. no cierra el contacto: está... -
Página 23: Control De La Combustión (A Gas)
CONTROL DE LA COMBUSTIÓN (a gas) Se aconseja regular el quemador con un CO no superior al 10% aprox. (gas con Pci 8600 kcal/m ). De esta manera, se evita que una pequeña desregulación (por ejemplo variación del tiraje) pueda provocar combustión con defecto de aire y con la consiguiente formación D1143 de CO. -
Página 24: Apéndice
APÉNDICE Esquema cuadro eléctrico ÍNDICE Indicación referencias Esquema funcional LFL 1... Esquema funcional LFL 1... Esquema funcional LFL 1... Conexiones eléctricas a cargo del instalador Esquema funcional RWF50... Indicación referencias /1.A1 N. Hoja Coordinadas... - Página 30 NOTAS BTEXT - Sonda externa para la compensación climática del se- El quemador RLS 160/M MX ha sido homologado para el funciona- tpoint miento intermitente. Ello significa que debe pararse “por Norma” al - Entrada con tensión DC 0...10 V menos una vez cada 24 horas para permitir que la caja de control - Entrada con tensión DC 0...10 V para modificación de...
- Página 32 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Sujeto a modificaciones...
