Riello RLS 190/M MZ Instrucciones De Instalación, Uso Y Mantenimiento
Ocultar thumbs
Ver también para RLS 190/M MZ:
- Instrucciones de instalación, uso y mantenimiento (56 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Instrucciones de instalación, uso y mantenimiento

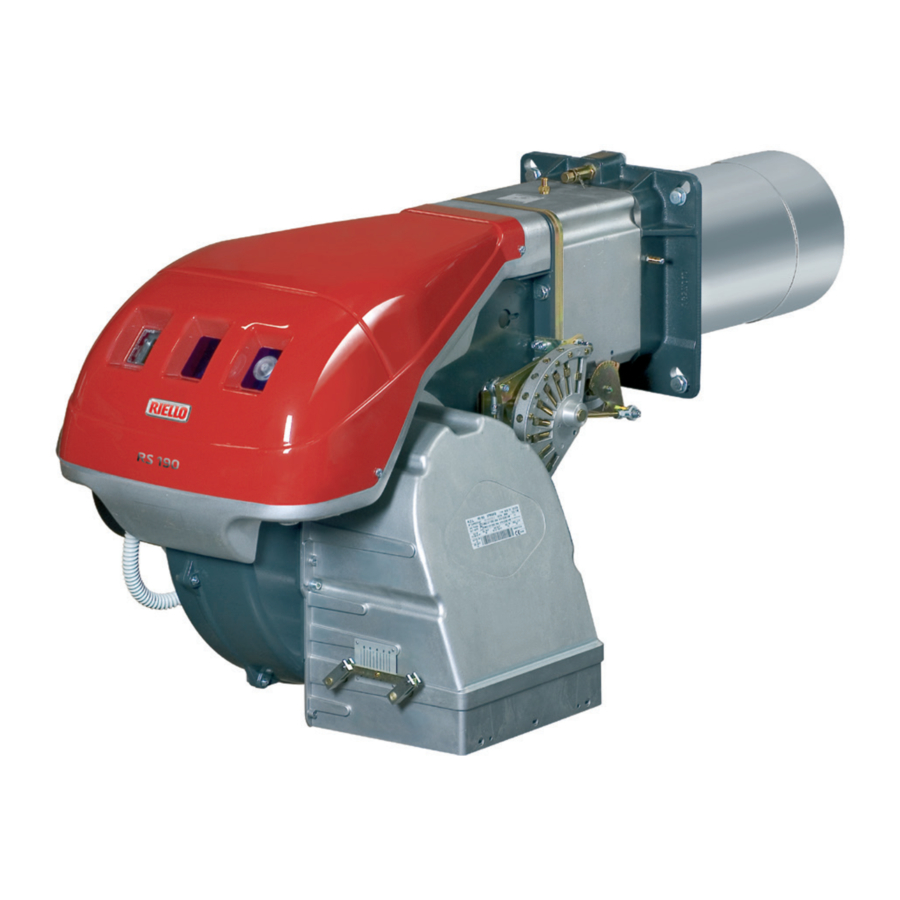

Quemadores de policombustible gasóleo/gas
E
Funcionamiento a 2 llamas progresivo o modulante lado gas / 2 llamas lado
gasóleo
CÓDIGO
3488110
20011625
20052642
MODELO
RLS 190/M MZ
RLS 190/M MZ
RLS 190/M MZ
TIPO
784 T
784 T
784 T
20094174 (4) - 02/2018
Publicidad
Tabla de contenido
Manuales relacionados para Riello RLS 190/M MZ
Resumen de contenidos para Riello RLS 190/M MZ
- Página 1 Instrucciones de instalación, uso y mantenimiento Quemadores de policombustible gasóleo/gas Funcionamiento a 2 llamas progresivo o modulante lado gas / 2 llamas lado gasóleo CÓDIGO MODELO TIPO 3488110 RLS 190/M MZ 784 T 20011625 RLS 190/M MZ 784 T 20052642 RLS 190/M MZ 784 T...
- Página 2 Declaración del fabricante RIELLO S.p.A. declara que los siguientes productos respetan los valores límite de emisión de los NOx impuestos por la legislación alemana “1. BImSchV versión 26.01.2010”. Producto Tipo Modelo Potencia Quemadores de policombustible gasóleo/gas 784 T RLS 190/M MX 550 - 2150 kW Legnago, 01.12.2015...
-
Página 3: Tabla De Contenido
ÍNDICE GASÓLEO / GAS Datos técnicos ....... . . página 4 Datos eléctricos . -
Página 4: Datos Técnicos
DATOS TÉCNICOS MODELO RLS 190/M MZ POTENCIA 2ª llama 1100 - 2150 (MÍN - MÁX) 93 - 181 CAUDAL kg/h 1ª llama (MÍN) kg/h COMBUSTIBLES GASÓLEO, viscosidad máx. a 20 °C: 6 mm /s (1,5 °E - 6 cSt) GAS NATURAL: G20 (metano) - G21 - G22 - G23 - G25 Presión gas a la potencia máx. -
Página 5: Versiones Constructivas
VERSIONES CONSTRUCTIVAS Código quemador Longitud tubo llama Alimentación Modelo Código eléctrica 3488110 - 20011625 RLS 190/M MZ 3488110 - 20052642 400 V 20052642 RLS 190/M MZ 20011625 230 V ACCESORIOS (sobre demanda): • KIT REGULADOR DE POTENCIA PARA FUNCIONAMIENTO MODULANTE: con el funcionamiento modulante el quemador adecua constan- temente la potencia a la solicitud de calor asegurando gran estabilidad del parámetro controlado: temperatura o presión. -
Página 6: Descripción Quemador
1 - Junta aislante 4 - Tornillos para fijar el manguito de brida del RLS 190/M MZ TC 843 366 477 555 863 412-542 222 430 1442-1587 237 141 186 Rp2 quemador a la caldera: M 16 x 40 2 - Tubos flexibles... -
Página 7: Campos De Trabajo
Ejemplo Potencia 650 Mcal/h: diámetro 60 cm - longitud 2 m. CALDERAS COMERCIALES (C) - IMPORTANTE El quemador RLS 190/M MZ es apto para el funcionamiento en calderas con cámara de combustión con flujo del fondo (tres pasos de D715... -
Página 8: Instalación
Taladrar la placa de cierre de la cámara de com- bustión tal como se indica en (A). Puede mar- carse la posición de los orificios roscados RLS 190/M MZ 325-368 M 16 utilizando la junta aislante que se suministra con el quemador. -
Página 9: Regulación Cabezal De Combustión
IMPORTANTE: Para facilitar la regulación, aflojar el tornillo 1)(D)pág. 8, regular y después bloquear. Ejemplo Quemador RLS 190/M MZ Potencia máxima quemador = 1500 kW. En el gráfico (E), la regulación del cabezal de combustión para esta potencia debe realizarse en la muesca de la posición 5, como se muestra... -
Página 10: Servomotor
SERVOMOTOR (A) SERVOMOTOR El servomotor regula simultáneamente el regis- tro del aire, mediante la leva de perfil variable y la mariposa del gas. El servomotor gira 130° en 33 s. No modificar la regulación efectuada en fábrica de las 5 levas con que va dotado; verificar sim- plemente que las levas estén reguladas del siguiente modo: Leva I... -
Página 11: Alimentación De Combustible
H = Desnivel bomba-válvula de fondo L = Longitud tubería L [m] Ø = Diámetro interior del tubo 1 = Quemador RLS 190/M MZ 2 = Bomba Ø [mm] 3 = Filtro 4 = Válvula manual de interceptación 5 = Conducto aspiración 6 = Válvula de pie... -
Página 12: Regulación Del Quemador
Poner en marcha el quemador cerrando los telemandos, con el interruptor 1)(A) en posi- ción "MAN" y con el interruptor 6)(A) pág. 12 en la posición "OIL". Cuando el gasóleo se derrama por el tornillo 3)(B)p.20 la bomba está encendida. Parar el quemador: interruptor 1)(A) en posición "OFF"... -
Página 13: Presión Gas
PRESIÓN GAS p (mbar) La tabla al lado indica las pérdidas de carga mínimas a lo largo de la línea de alimentación de gas en función de la potencia máxima del quemador. 1100 12,3 10,9 Pérdida de carga cabezal de combustión. 1217 14,8 13,1... -
Página 14: Línea Alimentación Gas
LÍNEA ALIMENTACIÓN GAS Riesgo de explosión a causa de derrame de combustible en pre- sencia de fuentes inflamables. Precauciones: evitar golpes, ro- ATTENTION ces, chispas, calor. Verificar el cierre del grifo de interceptación del combustible, antes de efectuar cualquier tipo de intervención en el quemador. -
Página 15: Regulaciones Antes Del Encendido
REGULACIONES ANTES DEL ENCENDIDO PRESOSTATO GAS DE MÍN. PRESOSTATO GAS DE MÁX. PRESOSTATO AIRE (a gas) La regulación del cabezal de combustión ya se ha descrito en la pág. 9. Efectuar, además, las siguientes regulaciones: Abrir las válvulas manuales situadas antes de la rampa de gas. -
Página 16: Potencia De Encendido
1 - POTENCIA DE ENCENDIDO Según norma EN 676. Quemadores con potencia MÁX hasta 120 kW El encendido puede efectuarse a la potencia máxima de funcionamiento. Ejemplo: • potencia máxima de funcionamiento:120 kW • potencia máxima de encendido: 120 kW Quemadores con potencia MÁX superior a 120 kW D791 El encendido debe efectuarse a una potencia... -
Página 17: Potencia Mín
Regulación del aire Variar en progresión el perfil final de la leva 4)(A) utilizando los tornillos 7)(A). - Para aumentar el caudal de aire, enroscar los tornillos. - Para disminuir el caudal de aire, desenroscar los tornillos. 3 - POTENCIA MÍN La potencia MÍN se elige dentro del campo de trabajo que se indica en la pág. - Página 18 5 - PRESOSTATO AIRE (A) PRESOSTATO AIRE Efectuar la regulación del presostato aire, des- pués de haber efectuado todas las demás regu- laciones del quemador, con el presostato aire regulado al inicio de la escala (A). Con el quemador funcionando a la potencia MÍN., aumentar la presión de regulación girando lentamente en el sentido de las agujas del reloj el pulsador correspondiente hasta bloquear el...
-
Página 19: Mantenimiento
MANTENIMIENTO VISOR LLAMA Combustión Efectuar el análisis de los gases de combustión que salen de la caldera. Las diferencias signifi- cativas respecto al último análisis indicarán los puntos donde deberán centrarse las operacio- nes de mantenimiento. Fugas de gas Comprobar que no haya fugas de gas en el con- ducto contador-quemador. -
Página 20: Prueba De Seguridad - Con Alimentación Gas Cerrada
PRUEBA DE SEGURIDAD – CON ALIMENTA- CIÓN GAS CERRADA Para la puesta en funcionamiento en condicio- nes de seguridad es muy importante comprobar la correcta ejecución de las conexiones eléctri- cas entre las válvulas del gas y el quemador. Para ello, después de haber comprobado que las conexiones han sido realizadas en conformi- dad con los esquemas eléctricos del quemador, se debe realizar un ciclo de encendido con el... -
Página 21: Dificultades De Funcionamiento Ycausas Correspondientes
DIFICULTADES DE FUNCIONAMIENTO Y CAUSAS CORRESPONDIENTES El símbolo visible en el disco de la caja de con- trol caracteriza el tipo de interrupción. La caja de control no arranca al cerrar los termostatos. • Falta el gas. • El presostato de gas de mín. no cierra el contacto: está... -
Página 22: Control De La Combustión (A Gas)
CONTROL DE LA COMBUSTIÓN (a gas) Se aconseja regular el quemador con un CO superior al 10% aprox. (gas con Pci 8600 kcal/m De esta manera, se evita que una pequeña desre- gulación (por ejemplo variación del tiraje) pueda D1143 provocar combustión con defecto de aire y con la consiguiente formación de CO. -
Página 23: Apéndice
APÉNDICE Esquema cuadro eléctrico ÍNDICE Indicación referencias Esquema funcional Esquema funcional Esquema funcional Conexiones eléctricas a cargo del instalador Esquema funcional RWF50 Indicación referencias /1 .A 1 N. Hoja Coordenadas... - Página 29 LEYENDA ESQUEMAS ELÉCTRICOS - Caja de control - Filtro anti-interferencias de radio - Célula UV - Relé térmico Señalización de bloqueo a distancia - Contactor motor ventilador - Relé - Relé - Motor ventilador - Motor bomba - Presostato aire PGMín - Presostato gas de mín.
-
Página 30: Conexiones Eléctricas
6- Pg 13,5 Presostato gas o dispositivo para el control de estan- queidad de las válvulas NOTAS El quemador RLS 190/M MZ ha sido homologado para funciona- miento intermitente. Ello significa que debe pararse “por Norma” al menos una vez cada 24 horas para permitir que la caja de control efectúe una verificación de la eficacia al arranque. - Página 32 RIELLO S.p.A. I-37045 Legnago (VR) Tel.: +39.0442.630111 http:// www.riello.it http:// www.riello.com Sujeto a modificaciones...
