Please Contact Moen First
For Installation Help, Missing or
Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
Mon - Fri 8:00 AM to 7:00 PM, Eastern
Sat. 9:00 AM to 3:00 PM Eastern
WWW.MOEN.COM
(Canada)
1-800-465-6130
Mon - Fri 7:30 AM to 7:00 PM, Eastern
WWW.MOEN.CA
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas
faltantes o de recambio
01-800-718-4345
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
WWW.MOEN.COM.MX
Veuillez d'abord contacter Moen
En cas de problèmes avec l'installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
Du lundi au vendredi :
de 7 h 30 à 19 h, HE
WWW.MOEN.CA
HELPFUL TOOLS
For safety and ease of faucet replacement,
Moen recommends the use of these
helpful tools.
Installation Guide
Guía de instalación
Guide d'installation

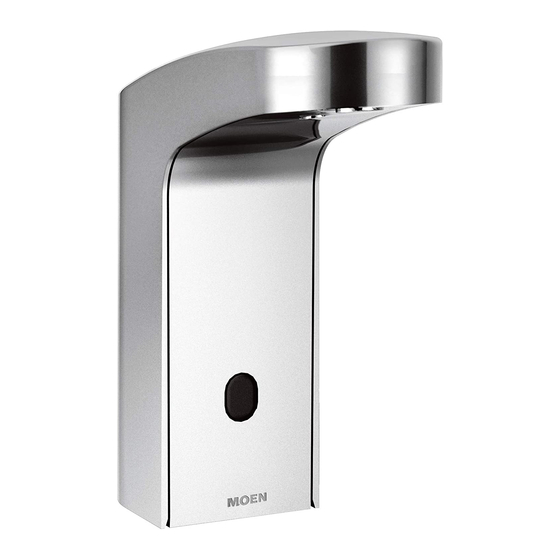

8552 Modern Style Mixing
8552 Estilo moderno mezclador
8552 Style moderne mélangeur
LAVATORY ELECTRONIC FAUCETS
8551- 8554
MEZCLADORAS ELECTRÓNICAS PARA LAVABO
8551- 8554
ROBINETS DE LAVABO ÉLECTRONIQUES
8551 à 8554
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y
seguro, Moen le recomienda usar estas
útiles herramientas.
INS10155A - 6/15
8553 Transitional Style Non-Mixing
8553 Estilo de transición no mezclador
8553 Style transitionnel non mélangeur
OUTILS UTILES
Par mesure de sécurité et pour faciliter
l'installation, Moen suggère l'utilisation des
outils suivants.
Publicidad
Manuales relacionados para Moen 8551
Resumen de contenidos para Moen 8551
- Página 1 WWW.MOEN.COM (Canada) 1-800-465-6130 Mon - Fri 7:30 AM to 7:00 PM, Eastern WWW.MOEN.CA Por favor, contáctese primero con Moen 8552 Modern Style Mixing Para obtener ayuda de instalación, piezas 8552 Estilo moderno mezclador faltantes o de recambio 8552 Style moderne mélangeur 01-800-718-4345 Lunes a viernes de 8:00 a 20:00 hs.
-
Página 2: Parts List
Parts List A. Outer Shell B. T10 Torx Wrench C. Handle Assembly D. Mounting Shank E. Spring Washer F. Mounting Nut G. Check Valves (1x or 2x) H. AA Batteries (4x) I. Battery Box J. Sensor K. Faucet Assembly L. Supply Hoses (1x or 2x) M. - Página 3 *Pièce non comprise, mais pouvant être commandée séparément or/o/ou *8552 is shown. 8551 and 8553 will only have one supply hose. Lower the supply hoses (L) and mounting shank (D) through the hole in the deck until the outer shell (A) is sitting on top of the deck.
- Página 4 1) Attach supply hoses (L) to the open end of the check valve(s) (G). 1) Remove Battery Box (I) top first to insert batteries (H). 2) Tighten the nut on the supply hoses (L). 2) Assemble the batteries into the battery box. Align batteries as indicated on the battery box top.
- Página 5 INS10155A - 6/15 Note: Read Step 8 prior to performing Step 7. If you choose to set a custom activation distance, you will have approximately 15 seconds to perform Step 8 upon connecting power to the faucet (by completing Step 7). 1) Slide battery box (I) tabs into the Battery Box mounting bracket and slide down until secured.
- Página 6 Cold Frio Froid Caliente Chaud Turn on water supply. *Ensure drain hole is covered as to not lose the set screw. 1) Tuck the wires behind the copper waterway for ease of assembling the Faucet Assembly (K). 2) Lower the Outer shell (A) over the inner shell (make sure no wires are caught between the Abra el suministro de agua.
- Página 7 INS10155A - 6/15 Temperature Adjustment For 8552 and 8554 Only/ Ajuste de la temperatura para 8552 y 8554 solamente/ Ajustement de température pour 8552 et 8554 seulement To externally adjust the water temperature, rotate the handle forward for hot or To turn the faucet on manually, pull the handle out.
- Página 8 Low Flow/ Flujo bajo/ Faible débit To remove in-line fi lter, unthread fi lter cap on the check Remove fi lter cap and fi lter screen. If low fl ow, turn off water at stops before cleaning fi lter. valve with fl athead screwdriver. Retire la tapa y la malla del fi ltro.
- Página 9 INS10155A - 6/15 Remove red/ blue plug button from Handle Assembly (C). Use T15 Torx Wrench (B) to unscrew mixing handle. 1) Ensure sink drain is covered or plugged before removing set screw from faucet. Retire el botón de presión rojo/azul del conjunto de la Use la llave torx T15 (B) para destornillar el monomando 2) Loosen screw with T15 Torx Wrench (B) (supplied).
- Página 10 To lock temperature For 8554AC Para bloquear la temperatura para 8554AC Pour bloquer la température du modèle 8554AC For 8554AC: Place Plug Button (N) in Outer Shell (A) hole. *Ensure drain hole is covered as to not lose the set screw. 1) Tuck the wires behind the copper waterway for ease of From the inside of the shell, use the plug button retainer assembling the Faucet Assembly (K).
- Página 11 INS10155A - 6/15 Sentinel and Cleaning Mode Settings/ Configuración del modo centinela y de limpieza/ Configurations des modes nettoyage et de débit sentinelle Sentinel Mode On/Off: Sentinel Flow is designed to flush out the faucet water lines daily if not used. Your faucet comes with Sentinel Flow off. If you want to toggle Sentinel Flow on/off, follow these steps.
- Página 12 • Pida ayuda al agente de ventas o a un técnico de radio/TV con experiencia. Los cambios o modificaciones no aprobados expresamente por Moen Incorporated podrían anular la autoridad del usuario para operar el equipo. Remarque : Cet équipement a été testé et s’est avéré se conformer aux limites d’un dispositif numérique de catégorie A, en vertu de la partie 15 du Règlement de la Commission fédérale des communications.
