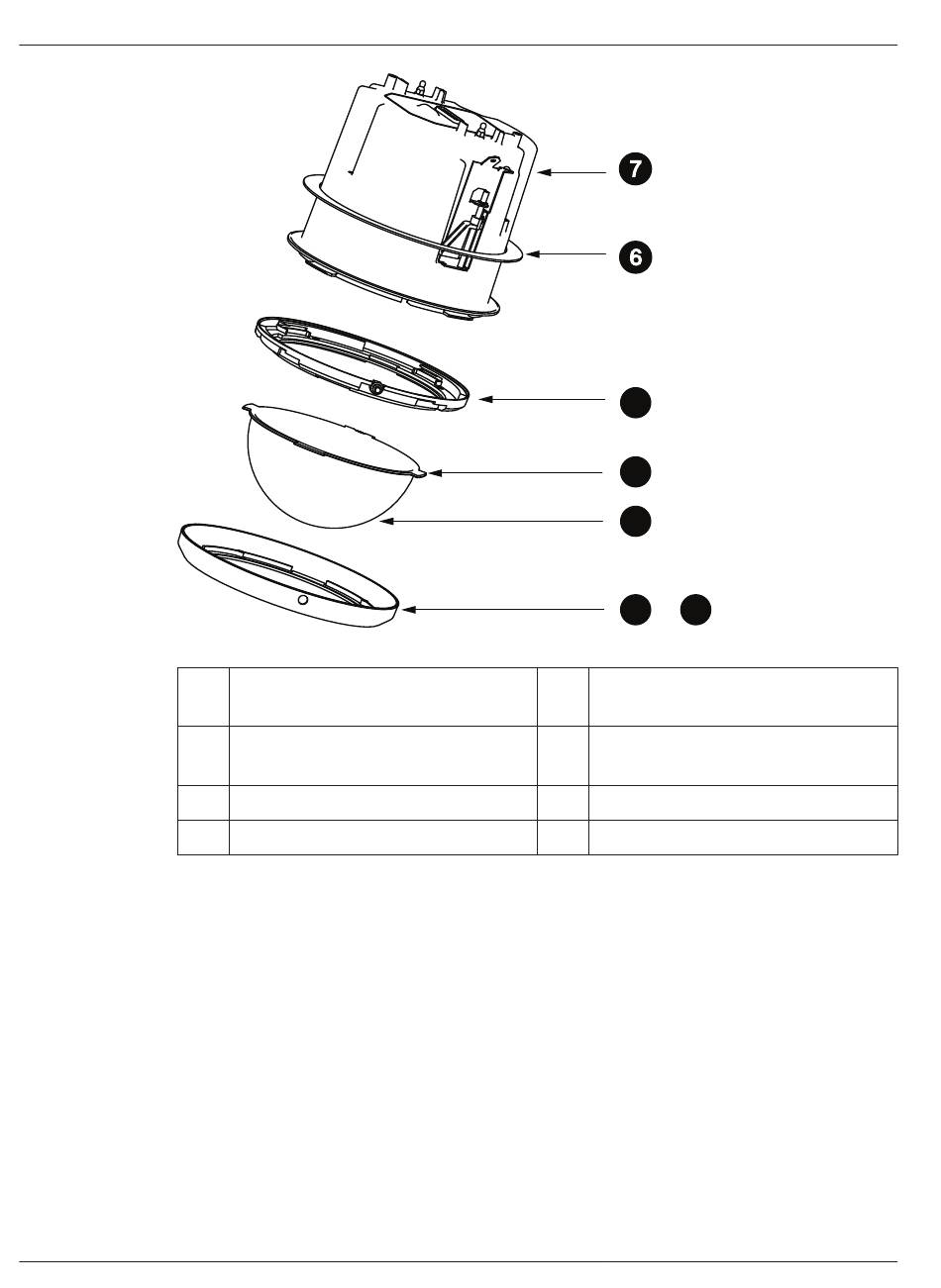

Figura 9.8: Diagrama de la instalación interior en techo (calificación IP54)
1.
2.
9.8 Acoplamiento de la carcasa al módulo de interfaz
La carcasa de montaje interior en techo se acopla al módulo de interfaz y se asegura con dos
(2) tornillos de palomilla.
2015.01 | 2.1 |
1 Anillo embellecedor blanco (instalado
de serie en la burbuja)
2 Anillo embellecedor negro (incluido en
el embalaje de la cámara)
3 Burbuja
4 Junta del anillo embellecedor
Coloque la junta (incluida en el embalaje de la cámara) en la parte superior de la carcasa
para montaje interior en techo.
Deslice la junta con cuidado hacia abajo sobre la carcasa hasta el borde de la misma.
Guía de funcionamiento
5
4
3
1 2
5 Anillo interior
6 Junta para montaje en techo (carcasa
IP54)
7 Carcasa para montaje interior en techo
