Vega VEGAPULS 61 Guía Rápida

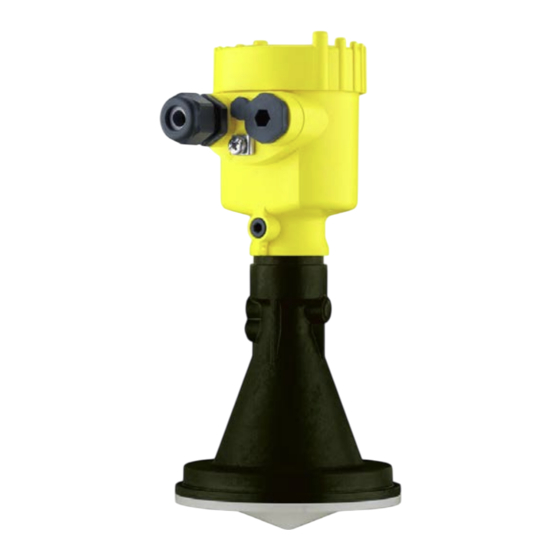

Sensor de radar para la medición continua de nivel de líquidos
Ocultar thumbs
Ver también para VEGAPULS 61:
- Instrucciones de servicio (104 páginas) ,
- Guía rápida (24 páginas) ,
- Instrucciones de seguridad (12 páginas)
Manuales relacionados para Vega VEGAPULS 61
Resumen de contenidos para Vega VEGAPULS 61
- Página 1 Guía rápida Sensor de radar para la medición continua de nivel de líquidos VEGAPULS 61 Profibus PA Homologación según la directiva de radio Document ID: 47106...
-
Página 2: Tabla De Contenido
Usted puede encontrar informaciones adicionales en el manual de operaciones detallado, correspondiente, así como el Safety Manual que acompaña a los instrumentos con cualificación SIL. Dichos ma- nuales se encuentran en la zona de descarga en "www.vega.com". Manual de instrucciones VEGAPULS 61 - Profibus PA - homolo- gación según la directiva de radiodifusión LPR: ID de documen- to 41715 Estado de redacción de la guía rápida:2018-07-05... -
Página 3: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGAPULS 61 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 4: Conformidad Ue
Homologación radiotécnica para Europa El equipo ha sido sometido a examen en conformidad con la edición actual de las siguientes normas armonizadas: • EN 302372 - Tank Level Probing Radar • EN 302729 - Level Probing Radar VEGAPULS 61 • Profibus PA... -
Página 5: Instrucciones Acerca Del Medio Ambiente
El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGAPULS 61 • Profibus PA... -
Página 6: Descripción Del Producto
Para ello vaya a "www.vega.com", "Búsqueda de instrumento (núme- ro de serie)". Entre entonces allí el número de serie. Opcionalmente Usted encontrará los datos mediante su Smartphone: • Descargar la aplicación VEGA Tools de "Apple App Store" o de "Google Play Store" VEGAPULS 61 • Profibus PA... - Página 7 2 Descripción del producto • Escanear Data-Matrix-Code de la placa de tipos del instrumento o • Entrar el número de serie manualmente en el App VEGAPULS 61 • Profibus PA...
-
Página 8: Montaje
El estribo se suministra suelto y hay que atornillarlo al sensor con 3 tornillos Allen M5 x 10 y arandelas elásticas antes de la puesta en marcha. Par máximo de apriete ver capitulo "Datos técnicos". Herra- mientas necesarias: Llave Allen Nº 4. VEGAPULS 61 • Profibus PA... -
Página 9: Instrucciones De Montaje
– Ángulo de inclinación en dos escalones 0° y 90° Fig. 3: Ajuste del ángulo de inclinación Fig. 4: Giro con fijación en el centro Instrucciones de montaje Montaje 1. Distancia desde la pared del depósito > 200 mm, la antena debe sobresalir > 10 mm en el depósito VEGAPULS 61 • Profibus PA... - Página 10 (7.87") Fig. 5: Distancia de la antena hasta la pared del depósito/tapa del depósito 2. Atender el diámetro mínimo de tubuladura en dependencia del largo de la tubuladura Para más informaciones véase el capítulo "Montaje". VEGAPULS 61 • Profibus PA...
-
Página 11: Conectar Al Sistema De Bus
Cuando se suelta el destornillador se cierran los terminales nuevamente. Otras informaciones respecto a la sección máxima de conductor se encuentran en "Datos técnicos - Datos electromecánicos". VEGAPULS 61 • Profibus PA... -
Página 12: Esquema De Conexión Para Carcasa De Una Cámara
Terminal de puesta a tierra para la conexión del blindaje del cable Esquema de conexión carcasa de dos cámaras Las figuras siguientes son validas tanto para la versión No Ex como para la versión Ex-ia. VEGAPULS 61 • Profibus PA... - Página 13 Terminal de puesta a tierra para la conexión del blindaje del cable Información: No se soporta la operación paralela de una unidad de visualización y configuración externa y un módulo de de visualización y configura- ción en la cámara de conexiones. VEGAPULS 61 • Profibus PA...
-
Página 14: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración
3. Atornillar fijamente la tapa de la carcasa con la ventana. El desmontaje tiene lugar análogamente en secuencia inversa. El módulo de visualización y configuración es alimentado por el sen- sor, no se requiere ninguna conexión adicional. Fig. 9: Empleo del módulo de visualización y configuración en carcasa de una sola cámara el compartimiento de conexión VEGAPULS 61 • Profibus PA... -
Página 15: Parametrización
3. En el punto menú "Aplicación" seleccionar el depósito, la aplica- ción y la forma del depósito, p. Ej. tanque de almacenaje. 4. En los puntos de menú "Ajuste mín." y "Ajuste máx." realizar el ajuste. VEGAPULS 61 • Profibus PA... - Página 16 Adicionalmente también se puede visualizar la curva de ecos de la puesta en marcha en la ventana de curva de ecos y compararla con la curva de ecos actual. VEGAPULS 61 • Profibus PA...
- Página 17 Por consiguiente en esa zona no puede captarse más el nivel. Si en el sensor ya se ha implementado una supresión de señal pará- sita, entonces en caso de selección de "Supresión de señal parásita" aparece la ventana siguiente: VEGAPULS 61 • Profibus PA...
-
Página 18: Resumen Del Menú
Ajuste mín. 35 m 0,00 % AI FB1 Channnel PV (porc. lin.) Altura AI FB1 Unidad de escalada 0,00 lin %, 0,00 % AI FB1 Escalada 100,00 lin %, 100,00 % AI FB1 Atenua- ción Bloquear ajuste Liberada VEGAPULS 61 • Profibus PA... - Página 19 Supresión de señal parásita Linealización Lineal Fecha/Hora Fecha actual/Hora actual Reset Copiar ajustes del equipo Info Opción de menú Parámetro Nombre del dispo- VEGAPULS 6. sitivo Versión de instru- Versión de hardware y software mento Fecha Fecha de calibración VEGAPULS 61 • Profibus PA...
- Página 20 5 Puesta en funcionamiento con el módulo de visualización y configuración Opción de menú Parámetro Nº de identificación - 4 dígitos, hexadecimal Profibus Características del Características específicas del pedido equipo VEGAPULS 61 • Profibus PA...
-
Página 21: Anexo
13,5 … 32 V DC Ʋ Equipo Ex-ia - Alimentación modelo 13,5 … 17,5 V DC FISCO Ʋ Equipo Ex-ia - Alimentación modelo 13,5 … 24 V DC ENTITY Ʋ instrumento Ex-d-ia Sin posibilidad de iluminación (barrera ia integrada) VEGAPULS 61 • Profibus PA... - Página 22 6 Anexo Cantidad de sensores por acoplador de segmento DP-/PA máx. Ʋ No-Ex Ʋ Ex VEGAPULS 61 • Profibus PA...
- Página 23 Notes VEGAPULS 61 • Profibus PA...
- Página 24 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2018 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
