COEL E31 Manual Simplificado

CONTROLADOR DIGITAL PARA
REFRIGERACIÓN
MANUAL SIMPLIFICADO
rev. 0 (ESP) – 10/17 - cód.: 59001272
Coelmatic ltda
Rua Clélia, 1810
São Paulo - SP - CEP 05042-001
tel - +55 112066-3211
http:\\www.coel.com.br
e-mail: vendas@coel.com.br
PREFÁCIO
Este manual contiene las informaciones necesarias
para que el producto sea instalado correctamente y
también instrucciones para su manutención y uso;
nosotros, por lo tanto, recomendamos que se tenga la
máxima atención con las siguientes instrucciones y
para guardarlas.
Este documento es de propiedad exclusiva de COEL que prohíbe
cualquier reproducción y divulgación, aunque sea en partes, del
documento, salvo que sea expresamente autorizado.
COEL se reserva el derecho de hacer cualquier alteración formal o
funcional en cualquier momento y sin aviso previo.
Siempre que una falla o mal funcionamiento del dispositivo pueda
causar situaciones peligrosas a las personas, cosas o animales,
recuerde que la planta debe ser equipada con dispositivos adicionales
que garantizarán la seguridad.
COEL y sus representantes legales no asumen ninguna responsabilidad
para cualquier daño a personas, cosas o animales derivados de la
violación o uso incorrecto o impropio, o en cualquier caso de no
conformidad con las funciones del instrumento.
1 - DESCRIPCIÓN DEL EQUIPO
1.1 – DESCRIPCIÓN GENERAL
El modelo E 1 3 es un
microprocesador que se utiliza normalmente para aplicaciones
refrigeración. Dotado con control de temperatura con regulación ON/OFF
y control de deshielo por parada del compresor.
El equipo tiene 1 salida relé y 2 entradas configurables para sondas de
temperatura NTC. La entrada 2 puede ser configurada como
digital. También es opcional que pueda llevar un buzzer interno para la
señalización acústica de las alarmas.

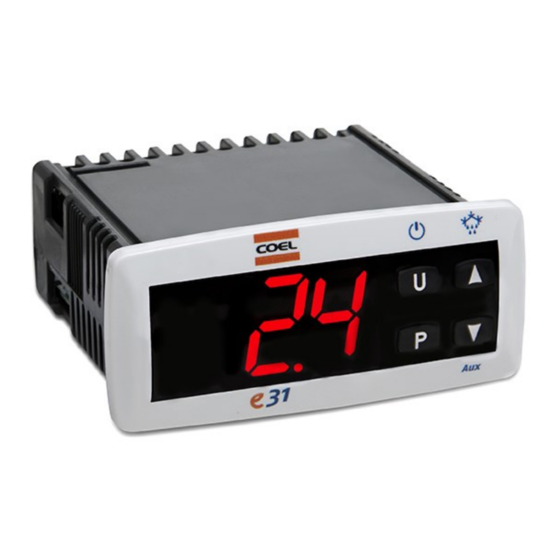

1.2 - DESCRIPCIÓN DEL PANEL FRONTAL
1 – Tecla P: Pulsando y soltando rápidamente se accede al
cambio de Set Point.
Pulsando durante 5 Segundos se accede a la modalidad de
programación de parámetros.
En modalidad de programación se utiliza para acceder y editar los
parámetros y para confirmar el valor deseado.
Siempre en la modalidad de programación se puede utilizar junto
con la tecla ARRIBA para modificar el nivel de programación de los
parámetros.
Pulsando junto con la tecla ARRIBA durante 5 segundos cuando el
bloqueo de teclado automático está activo, se desbloquea el
teclado.
2 – Tecla ABAJO/Aux: En la modalidad de programación se utiliza
COEL
E31
controlador electrónico digital
MANUAL SIMPLIFICADO – E31
para disminuir el valor del parámetro a programar y para la
selección de parámetros.
Si se programa el parámetro "tFb" permite pulsando durante 1
segundo (en la modalidad de funcionamiento normal) permite
algunas funciones como seleccionar la modalidad ECO, la
activación de la salida Aux, etc. (Ver funcionamiento tecla ABAJO).
3
– Tecla ARRIBA/DESHIELO: En la modalidad normal de
funcionamiento,
activar/desactivar un ciclo de deshielo manual.
En la modalidad de programación se utiliza para aumentar el valor
del parámetro a programar y para la selección de parámetros.
Siempre en modalidad de programación se puede utilizar junto
con la tecla P para modificar el nivel de programación de los
parámetros. Pulsando junto con la tecla P durante 5 segundos
cuando el bloqueo automático del teclado está activo, permite
desbloquear el teclado.
4
- Tecla U : Pulsando y soltando rápidamente, permite
visualizar las variables del equipo (temperatura medida, etc).
En la modalidad de programación se utiliza para salir de los
parámetros y volver al funcionamiento normal.
Si se programa el parámetro "tUF" permite (pulsando durante 1
segundo en
encender/apagar (On/Stand-by) el instrumento u otras funciones,
incluso la activación de la salida Aux, etc. (Ver funcionamiento
d e l a tecla U).
5 - LED dp/Stand-by: Cuando el equipo está en la modalidad
stand-by es el único LED que se queda encendido. En el modo
normal indica la separación de los décimos de grados. En la
modalidad de programación se utiliza para indicar el nivel de
programación de los parámetros (LED encendido, no protegido, LED
parpadeando, protegido y LED apagado, oculto.
6 - LED SALIDA - REFRIGERACIÓN: Indica el estado de la salida
de regulación (compresor o dispositivo de control de temperatura);
salida activada
(intermitente).
7 - LED SALIDA - CALENTAMIENTO: Indica el estado de la salida
de regulación (resistencia o dispositivo de control de temperatura)
cuando la acción de regulación es de calentamiento; salida
activada (encendido),
(intermitente).
8 - LED ALARMA: Indica el estado de alarma. Activa (encendido),
desactivada (apagado), retardada o memorizada (intermitente).
9 - LED DESHIELO: Indica el estado de deshielo en curso o el
estado de goteo (intermitente).
2 - PROGRAMACIÓN
2.1 – PROGRAMACIÓN RÁPIDA DEL SET POINT
Pulsando y soltando rápidamente la tecla P el display visualizará
"SP" (o "SPE") alternando con el valor programado.
Para modificarlo, se debe pulsar la tecla ARRIBA para incrementar el
valor o tecla ABAJO para disminuirlo.
Si solo está programado para el Set Point 1 ("tEd" = 1) una vez
con
programado el valor deseado, pulsando la tecla P se accede a la
de
modalidad rápida de programación.
Si se programa el Set Point Económico ("tEd"= 3) pulsando y soltando la
tecla P el display visualizará "SPE" alternando el valor programado.
entrada Para modificarlo se debe pulsar la tecla ARRIBA y ABAJO igual que
para cambiar el Set Point "SP".
Una vez programado el valor deseado, pulsando la tecla
programado y se sale de la modalidad rápida de cambio de Set Point.
Para salir del modo de programación rápida del Set, se debe pulsar
siempre la tecla P o automáticamente, si no se pulsa ninguna tecla
durante 10 segundos y volverá al modo normal de funcionamiento.
2.2 – PROGRAMACIÓN DE LOS PARÁMETROS
Pulse por
2
segundos
Para tener acceso a los parámetros de funcionamiento del equipo,
cuando la protección de parámetros no está activa. Se debe pulsar la
tecla P y mantenerla pulsada durante 5 segundos. Transcurrido
ese tiempo el display visualizará el código que identifica el primer
parámetro.
pulsando durante 5 segundos,
la modalidad de funcionamiento
(encendido), desactivada (apagada), inhibida
desactivada (apagado),
MODO NORMAL
Pulse por 5
segundos
Parámetro
anterior
Próximo
Parámetro
permite
normal),
inhibida
P queda
Incrementa el
valor
Decrementa el
valor
