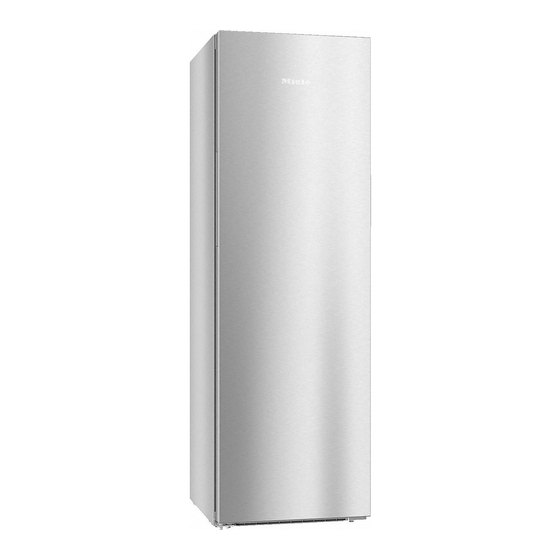

Miele FNS 28463 E ed/cs Instalación
Ocultar thumbs Ver también para FNS 28463 E ed/cs:

Publicidad

Enlaces rápidos

Instalación
Consejos de instalación
Riesgo de sufrir daños y peligro
de incendio provocado por aparatos
que desprenden calor.
Los aparatos que desprenden calor
podrían incendiarse y el aparato po-
dría comenzar a arder.
No coloque en ningún caso sobre el
aparato aparatos que desprendan
calor como, p. ej., los hornos peque-
ños, las zonas de cocción dobles o
los tostadores.
Riesgo de sufrir daños y peligro
de incendio provocado por llamas
abiertas.
Las llamas abiertas podrían incendiar
el aparato.
Mantenga alejadas del aparato las
llamas abiertas, p. ej. una vela.
Peligro de sufrir daños debido a
la formación de condensados en las
paredes exteriores.
En caso de que la humedad del aire
sea alta, esto puede producir la for-
mación de condensados en las pare-
des exteriores y, con ello, corrosión.
Como medida preventiva se reco-
mienda emplazar el aparato en una
estancia seca o climatizada con sufi-
cientes posibilidades de ventilación.
Una vez emplazado el aparato, ase-
gúrese de que la puerta del mismo
cierra correctamente y de que no se
cubren las rejillas de ventilación y de
evacuación de aire y de que el frigo-
rífico queda colocado tal y como se
ha indicado.
10879130-03
Clase climática
Este aparato está diseñado para una
clase climática determinada (rango de
temperatura ambiente) y requiere el
cumplimiento de los correspondientes
márgenes de temperatura.
Una temperatura ambiente más baja
originará un excesivo tiempo de parada
del compresor. Como resultado podría
producirse un aumento de la tempera-
tura en el aparato, lo que podría provo-
car daños.
La clase climática está indicada en la
placa de características situada en el
interior del aparato.
Clase climática
SN
N
ST
T
En caso de poner en funcionamiento
un aparato de clase climática SN a
temperaturas ambiente inferiores (has-
ta +5 ºC), se garantiza el funciona-
miento óptimo.
Temperatura am-
biente
+10 hasta +32 °C
+16 hasta +32 °C
+16 hasta +38 °C
+16 hasta +43 °C
