4093 KRM TS D

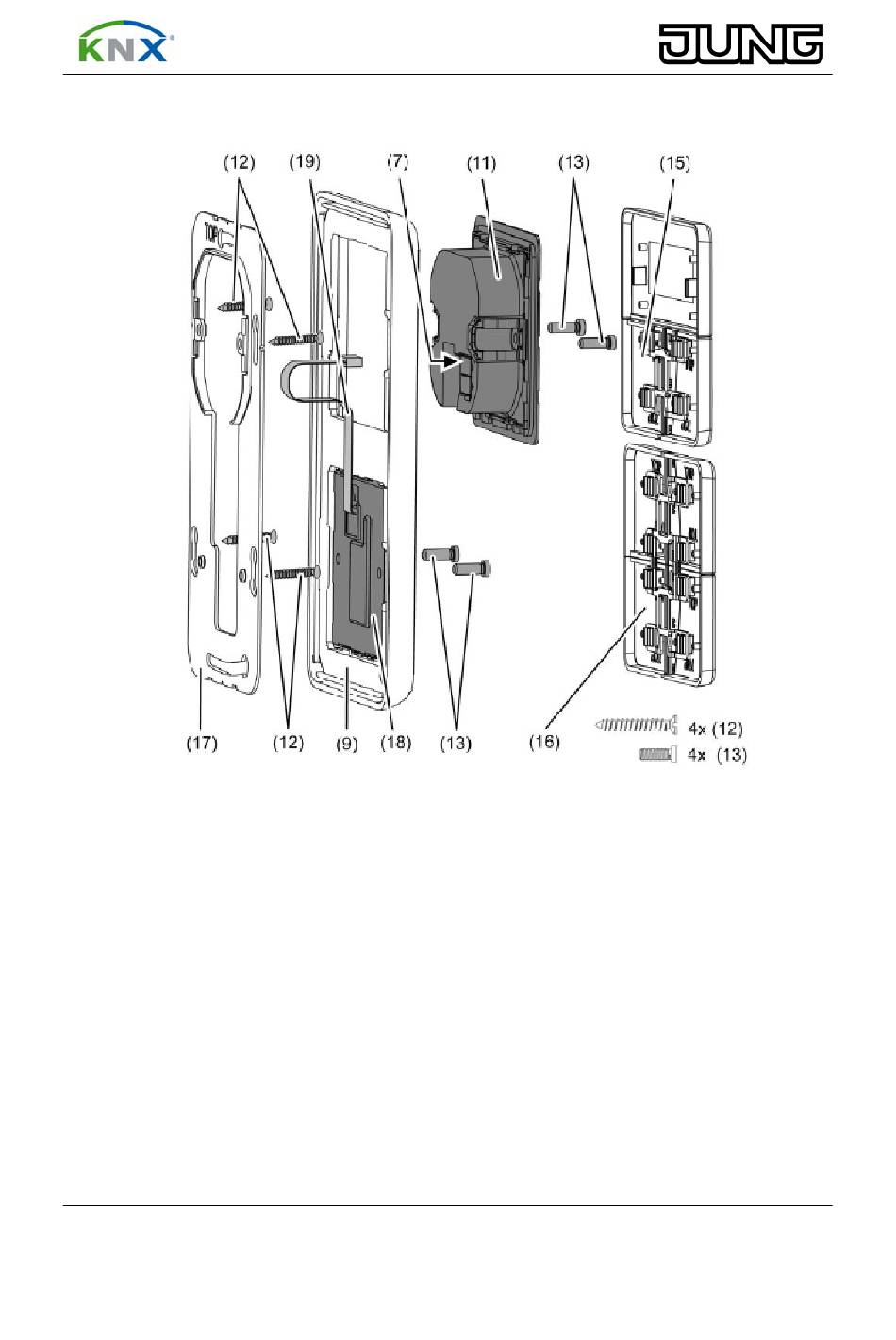

Conexión del módulo expansor
Figura 4
(7) Conector del controlador para el módulo de expansión
(9) Marco de diseño
(11) Módulo controlador
(12) Tornillos para la caja de empotrar
(13) Tornillos de plástico para sujeción
(14) Conexión KNX
(15) Display con teclas para el controlador
Página 6 de 87
