Vega VEGACAL 64 Instrucciones De Servicio

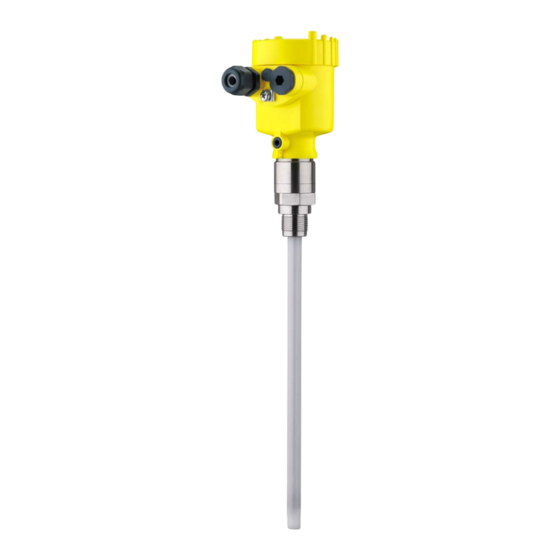

Sonda de medición capacitiva para la medición continua de nivel en medios adhesivos
Ocultar thumbs Ver también para VEGACAL 64:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
Instrucciones de servicio
Sonda de medición capacitiva para la
medición continua de nivel en medios
adhesivos
VEGACAL 64
De dos hilos 4 ... 20 mA/HART
Document ID: 30030

Publicidad

Tabla de contenido
loading

Manuales relacionados para Vega VEGACAL 64

Resumen de contenidos para Vega VEGACAL 64

  • Página 1 Instrucciones de servicio Sonda de medición capacitiva para la medición continua de nivel en medios adhesivos VEGACAL 64 De dos hilos 4 … 20 mA/HART Document ID: 30030...

  • Página 2: Tabla De Contenido

    Conectar el PC ....................... 41 Parametrización con PACTware ..................42 7.3 Ajuste de parámetros con AMS↑ y PDM ................ 43 Aseguramiento de los datos de parametrización ............44 Mantenimiento y eliminación de fallos ................45 Mantenimiento ....................... 45 VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 3 Eliminar .......................... 49 10 Anexo ............................50 10.1 Datos técnicos ....................... 50 10.2 Dimensiones ........................55 10.3 Derechos de protección industrial .................. 57 10.4 Marca registrada ......................57 Estado de redacción: 2020-03-03 VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 4: Acerca De Este Documento

    El punto precedente caracteriza una lista sin secuencia obligatoria Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 5: Para Su Seguridad

    Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGACAL 64 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto".

  • Página 6: Instrucciones De Seguridad En El Equipo

    La protección de la base natural de vida es una de las tareas más urgentes. Por eso hemos introducido un sistema de gestión del medio ambiente, con el objetivo de mejorar continuamente el medio VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 7 El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 8: Descripción Del Producto

    Conexión a proceso con sonda de medida • Carcasa con electrónica • Tapa de la carcasa Fig. 1: VEGACAL 64, versión de varilla con carcasa plástica Tapa de la carcasa Carcasa con electrónica Conexión a proceso Placa de tipos La placa de caracteristicas contiene los datos más importantes para la identificación y empleo del instrumento.

  • Página 9: Principio De Operación

    Principio de operación Campo de aplicación El VEGACAL 64 es un sensor de nivel para líquidos conductores y no conductores de la electricidad. La sonda de medición de varilla está totalmente aislada y es apropia- da sobre todo para productos viscosos y adhesivos.

  • Página 10: Ajuste

    Generalmente esa función no se encuentra disponible para equipos homologados Ajuste El equipo ofrece las siguientes posibilidades de configuración: • Con el módulo de visualización y configuración • Con el VEGA-DTM adecuado combinado con un software de configuración según la norma FDT/DTM, p.Ej. PACTware y PC • Con el programa de configuración específico del fabricante AMS↑ o PDM • Con un comunicador HART VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 11: Embalaje, Transporte Y Almacenaje

    (39.68 lbs) hay que servirse de dispositivos apropiados y homologa- dos. Accesorios PLICSCOM El módulo de visualización y configuración sirve para la indicación del valor de medición, para la configuración y para el diagnóstico. El módulo Bluetooth integrado (opcional) permite el ajuste inalámbri- co a través de equipos de configuración estándar. VEGACONNECT El adaptador de interface VEGACONNECT permite la conexión de dispositivos con capacidad de comunicación a la interface USB de un PC. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 12 De esta forma el adaptador del tubo de pantalla excluye influencias variables por el producto, garantizando relaciones de medición estables. La versión adecuada es el Apantallamiento capacitivo a prueba de vacío. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 13: Montaje

    Asegúrese de que el grado de contaminación indicado en el capítulo "Datos técnicos" se adapte a las condiciones ambientales existentes. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 14 En carcasas del equipo con roscas métricas, los racores para cables Racores atornillados para ya vienen atornillados de fábrica. Están cerrados con tapones de cables plástico para la protección durante el transporte. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 15: Instrucciones De Montaje

    Por eso, montar el equi- po en un punto del depósito donde no se puedan producir influencias perturbadoras tales como p. Ej., aberturas de carga, agitadores, etc. Esto resulta especialmente válido para modelos de equipo con electrodos largos VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 16 4 Montaje Fig. 6: Afluencia de producto VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 17: Conectar A La Alimentación De Tensión

    (Tipo de protección IP). Fuente de alimentación Class 2: niveles de voltaje y potencia limitados, aislamiento especial contra circuitos de mayor voltaje. Fuente de alimenta- ción SELV (Safety Extra Low Voltage): nivel de tensión limitado, aislamiento especial contra circuitos de mayor voltaje VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 18: Pasos De Conexión

    Pasos de conexión Proceder de la forma siguiente: VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 19: Esquema De Conexión Para Carcasa De Una Cámara

    11. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 12. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. 5.3 Esquema de conexión para carcasa de una cámara Las figuras siguientes son validas tanto para la versión No Ex como para la versión Ex-ia. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 20 Terminales de resorte para la conexión de la unidad de indicación externa VEGADIS 81 Terminal de puesta a tierra para la conexión del blindaje del cable Terminales elásticos para la alimentación de tensión VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 21: Esquema De Conexión Carcasa De Dos Cámaras

    Tapón ciego o conector M12 x 1 para VEGADIS 81 (opcional) Tapa carcasa - compartimiento electrónico Elemento de filtro para la compensación de la presión atmosférica Racor atornillado para cables VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 22 Fig. 13: Compartimiento de conexiones - Carcasa de dos cámaras Terminales elásticos para la alimentación de tensión Conector enchufable para servicio (interfase I²C) Terminal de puesta a tierra para la conexión del blindaje del cable VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 23: Esquema De Conexión Con Carcasa De Dos Cámaras Ex-D

    Tapón ciego o conector M12 x 1 para VEGADIS 81 (opcional) Tapa carcasa - compartimiento electrónico Elemento de filtro para la compensación de la presión atmosférica Racor atornillado para cables VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 24 Fig. 17: Compartimiento de conexiones, Carcasa de dos cámaras EX-d-ia Terminales elásticos para la alimentación de tensión y el blindaje del cable Terminal de tierra para la conexión del blindaje del cable VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 25: Esquema De Conexión - Versión Ip66/Ip68, 1 Bar

    5.6 Esquema de conexión - versión IP66/IP68, 1 bar Ocupación de conducto- res del cable de conexión Fig. 19: Ocupación de conductores del cable de conexión Pardo (+) y azul (-) hacia la alimentación de tensión o hacia el sistema de evaluación Blindaje VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 26: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración Plicscom

    3. Colocar el módulo de visualización y configuración sobre la elec- trónica y girar ligeramente hacia la derecha hasta que encastre 4. Atornillar fijamente la tapa de la carcasa con la ventana. El desmontaje tiene lugar análogamente en secuencia inversa. El módulo de visualización y configuración es alimentado por el sen- sor, no se requiere ninguna conexión adicional. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 27: Sistema De Configuración

    Funciones de las teclas Tecla [OK]: – Cambiar al esquema de menús – Confirmar el menú seleccionado – Edición de parámetros – Almacenar valor • [->]-Tecla para la selección de: – Cambio de menú VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 28: Pasos De Puesta En Marcha

    Pasos de puesta en marcha Fase de conexión Después de la conexión del VEGACAL 64 a la alimentación de tensión o después del retorno de la tensión, el equipo realiza primera- mente un auto chequeo durante 30 segundos aproximadamente.
  • Página 29 A través de dichas informaciones se calcula después la verdadera altura de llenado Para ello VEGACAL 64 tiene que estar montado. Para dicho ajuste se necesita una modificación del nivel. En la opción del menú principal Ajustes básicos" hay que seleccionar los puntos secundarios del menú secuencialmente, dotándolos de los parámetros correctos para el ajuste óptimo de la medición.
  • Página 30 Para editar colocar el cursor en la posición deseada con [->]. Ajustar el valor porcentual deseado con [+], guardándolo con [OK]. Ahora el cursor salta al valor de capaci- dad. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 31 [->]. Cuidado: En caso de empleo del VEGACAL 64 con homologación correspon- diente como parte de un seguro contra sobrellenado según WHG hay que considerar lo siguiente: Si se selecciona una curva de linealización, entonces la señal de me-...
  • Página 32 Entre el valor indicado en el menú "Display" y la unidad de calibración en el menú "Ajustes básicos" existe la relación siguiente: • Valor indicado "Distancia": Representación del valor de medición en la unidad de ajuste seleccionada, p. Ej. m(d) Valor indicado ► Escalado Unidad de indicación ► Volumen ► VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 33 En cada caso se borran los valores más antiguos. Los valores de medición representados se indican en la unidad pF. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 34 Valor de la salida de corriente en caso de interrupción, p. Ej. cuando no se suministra ningún valor de medición valido. Durante el funcionamiento no se pasa por debajo de ese valor Ese valor no se sobrepasa durante el funcionamiento VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 35 Salida de corriente - corriente máxima 20,5 mA Salida de corriente - corriente mínima 3,8 mA Salida de corriente - Fallo < 3,6 mA Parámetros especiales Todos los parámetros especiales se inicializan al estado de suminis- tro. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 36 La señal de 4 … 20 mA del sensor se desconecta, el sensor consume una corriente constante de 4 mA. La señal de medición se transmite exclusiva- mente como señal digital HART. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 37 • Tipo de instrumento • Número de 8 dígitos, p. Ej. 12345678 Tipo de instrumento Número de serie • Fecha de calibración: Fecha de la calibración de fábrica VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 38: Esquema Del Menú

    Display Diagnóstico Asistencia técnica Info Ajuste mín. Ajuste máx. Atenuación Curva de linealización 0.00 % 100.00 % Lineal 0.0 pF 1000.0 pF 82.5 pF 327.4 pF TAG del sensor Sensor VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 39 Simulación Reset Idioma Curva característica: ► ► 4-20mA ¿Comenzar simulación? ¿Seleccionar reset? Alemán Modo de interrup.: <3.6mA ► ► corriente mín: 4 mA Modo HART Copiar datos del sensor Estándar Dirección 0 ¿Copiar datos del sensor? ¿Activar ahora? VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 40: Aseguramiento De Los Datos De Parametrización

    Se recomienda la anotación de los datos ajustados, p. Ej., en el presente manual de instrucciones, archivándolos a continuación. De esta forma se encuentran disponible para uso múltiple y para fines de servicio. Si el VEGACAL 64 está equipado con un módulo de visualización y configuración, entonces es posible transferir los datos más importan- tes del sensor al módulo de visualización y configuración. Los datos permanecen guardados allí de forma permanente incluso en caso de un fallo en la alimentación del sensor.

  • Página 41: Poner En Funcionamiento Con Pactware Y Otros Programas De Configuración

    Interface Bus I²C (Com.) en el sensor Cable de conexión I²C del VEGACONNECT VEGACONNECT Cable USB hacia el PC Componentes necesarios • VEGACAL 64 • PC con PACTware y DTM-VEGA adecuado VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 42: Parametrización Con Pactware

    DTM-Collection. Además, los DTM pueden integrarse en otras aplicaciones generales según la norma FDT. Indicaciones: Para garantizar el soporte de todas las funciones del equipo, debe emplearse siempre la DTM-Collection más nueva. Además, no todas las funciones descritas están dentro de las versiones de firmware VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 43: Ajuste De Parámetros Con Ams↑ Y Pdm

    La versión estándar se puede descargar en www.vega.com/downloads. La versión completa Usted la recibe en un CD a través de su representación correspondiente. 7.3 Ajuste de parámetros con AMS↑ y PDM Para los sensores VEGA también existen descripciones de equipos en forma de DD o EDD para los programas de configuración AMS↑ VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 44: Aseguramiento De Los Datos De Parametrización

    De esta forma se encuentran disponible para uso múltiple y para fines de servicio. La colección DTM-VEGA y PACTware en la versión profesional con licencia le ofrece las herramientas adecuadas para una documenta- ción sistemático del proyecto y almacenaje. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 45: Mantenimiento Y Eliminación De Fallos

    Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana.
  • Página 46 Fig. 26: Comprobar la resistencia dentro de la sonda de medición Blindaje Sonda de medición Potencial a tierra En el caso de aplicaciones Ex, hay que tener en cuenta las reglas para la interconexión de circuitos eléctricos de seguridad intrínseca. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 47: Cambiar Módulo Electrónico

    Los módulos electrónicos están sintonizados con el sensor corres- pondiente, diferenciándose además en la salida de señal y en la alimentación. El módulo electrónico adecuado está en el resumen siguiente. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 48: Procedimiento En Caso De Reparación

    • Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 49: Desmontaje

    Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 50: Anexo

    Longitud activa del sensor (L1) 0,05 … 0,3 m (0.16 … 1 ft), Estándar: 100 mm (3.9 in) Carga máxima lateral 10 Nm (7.4 lbf ft) Momento máximo de apriete (rosca - 100 Nm (73 lbf ft) conexión a proceso) Par de apriete para racores atornillados para cables NPT y tubos Conduit Ʋ Carcasa plástica máx. 10 Nm (7.376 lbf ft) VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 51 Temperatura ambiente, de almacenaje y -40 … +80 °C (-40 … +176 °F) de transporte Condiciones de proceso Presión de proceso -1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig) Temperatura de proceso VEGACAL 64 -50 … +150 °C (-58 … +302 °F) de 316L Temperatura de proceso VEGACAL 64 -20 … +150 °C (-4 … +302 °F) de St C22.8 VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 52 Ʋ Resistencia a la tracción < 1200 N (270 lbf) Ʋ Longitud estándar 5 m (16.4 ft) Ʋ Longitud máxima 180 m (590.6 ft) Ʋ Radio de flexión mín. 25 mm (0.984 in) para 25 °C (77 °F) Ʋ Diámetro apróx. 8 mm (0.315 in) Ʋ Color - Versión No Ex negro Ʋ Color- Versión Ex Azul VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 53 Límite de tensión equipo Ex-ia Limite de tensión equipo no Ex-Ex-/Ex-d-ia Tensión de alimentación Ondulación residual permisible Ʋ < 100 Hz < 1 V Ʋ 100 Hz … 10 kHz < 10 mV VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 54 Grado de contaminación Clase de aislamiento II (IEC 61010-1) Seguridad funcional (SIL) En caso de equipos con calificación SIL la seguridad funcional ya viene activada de fábrica. En caso de equipos sin calificación SIL de fábrica la seguridad funcional tiene que ser activada por el usuario a través del módulo de visualización y configuración o a través de PACTware para aplica- ciones SIL. Separación galvánica entre electrónica y partes metálicas del equipo Cuando se utiliza con tipo de protección de carcasa cumplido VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 55: Dimensiones

    Por lo tanto, para estos equipos hay que observar los documentos de homologación correspon- dientes. Éstos están incluidos en el volumen de suministro o se pueden descargar introduciendo el número de serie de su equipo en el campo de búsqueda www.vega.com o a través del área de descarga general.
  • Página 56 10 Anexo G¾, G 1, G 1½ ø16mm ( ") Fig. 31: VEGACAL 64 - versión roscada G1(ISO 228 T1) Longitud del sensor, ver capítulo "Datos técnicos" VEGACAL 64 • De dos hilos 4 … 20 mA/HART...

  • Página 57: Derechos De Protección Industrial

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Página 58 Notes VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 59 Notes VEGACAL 64 • De dos hilos 4 … 20 mA/HART...
  • Página 60 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
