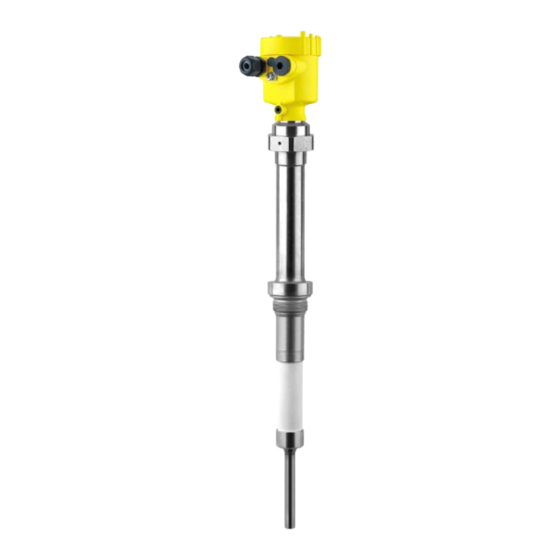

Vega VEGACAL 67 Instrucciones De Servicio
Sonda de medida de alta temperatura capacitiva para la medición de nivel de sólidos a granel
Ocultar thumbs
Ver también para VEGACAL 67:
- Instrucciones de servicio (64 páginas) ,
- Instrucciones de servicio (64 páginas) ,
- Instrucciones de servicio (56 páginas)
Manuales relacionados para Vega VEGACAL 67
Resumen de contenidos para Vega VEGACAL 67
- Página 1 Instrucciones de servicio Sonda de medida de alta temperatura capacitiva para la medición de nivel de sólidos a granel VEGACAL 67 De dos hilos 4 … 20 mA/HART Document ID: 31758...
-
Página 2: Tabla De Contenido
Ajuste de parámetros con AMS↑ y PDM ................ 40 Aseguramiento de los datos de parametrización ............41 Mantenimiento y eliminación de fallos ................42 Mantenimiento ....................... 42 Eliminar fallos ......................... 42 Cambiar módulo electrónico ..................44 VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 3 Eliminar .......................... 47 10 Anexo ............................48 10.1 Datos técnicos ....................... 48 10.2 Dimensiones ........................53 10.3 Derechos de protección industrial .................. 56 10.4 Marca registrada ......................56 Estado de redacción: 2020-03-03 VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 4: Acerca De Este Documento
El punto precedente caracteriza una lista sin secuencia obligatoria → Paso de procedimiento Esa flecha caracteriza un paso de operación individual. Secuencia de procedimiento Los números precedentes caracterizan pasos de operación secuen- ciales. Eliminación de baterías Este símbolo caracteriza indicaciones especiales para la eliminación de baterías y acumuladores. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 5: Para Su Seguridad
Durante los trabajos en y con el dispositivo siempre es necesario el uso del equipo de protección necesario. Uso previsto VEGACAL 67 es un sensor para la medición continua de nivel Informaciones detalladas sobre el campo de aplicación se encuen- tran en el capítulo "Descripción del producto". -
Página 6: Instrucciones De Seguridad En El Equipo
El sistema de gestión del medio ambiente está certificado por la norma DIN EN ISO 14001. Ayúdenos a satisfacer esos requisitos, prestando atención a las instrucciones del medio ambiente en este manual: • Capitulo "Embalaje, transporte y almacenaje" • Capitulo "Reciclaje" VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 7: Descripción Del Producto
– Instrucción adicional "Conector enchufable para sensores de medición continua" (opcional) – "Instrucciones de seguridad" especificas EX (para versiones – Otras certificaciones en caso necesario Componentes de VEGACAL 67: Componentes • Conexión a proceso con sonda de medida • Carcasa con electrónica • Tapa de carcasa, opcional con módulo de visualización y configu- ración VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 8 Tapa de la carcasa Carcasa con electrónica Conexión a proceso Tubo de soporte Aislante de cerámica Placa de tipos La placa de caracteristicas contiene los datos más importantes para la identificación y empleo del instrumento. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 9: Principio De Operación
Principio de operación Campo de aplicación El VEGACAL 67 es un sensor de nivel para la medición de nivel de sólidos a granel para altas temperaturas de proceso. Principio de funciona- El electrodo de medición, el producto y la pared del depósito forman miento un condensador eléctrico. La capacidad del condensador es influen-... -
Página 10: Ajuste
Generalmente esa función no se encuentra disponible para equipos homologados Ajuste El equipo ofrece las siguientes posibilidades de configuración: • Con el módulo de visualización y configuración • Con el VEGA-DTM adecuado combinado con un software de configuración según la norma FDT/DTM, p.Ej. PACTware y PC • Con el programa de configuración específico del fabricante AMS↑ o PDM • Con un comunicador HART VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 11: Embalaje, Transporte Y Almacenaje
Para elevar y transportar equipos con un peso de más de 18 kg Levantar y transportar (39.68 lbs) hay que servirse de dispositivos apropiados y homologa- dos. Accesorios PLICSCOM El módulo de visualización y configuración sirve para la indicación del valor de medición, para la configuración y para el diagnóstico. El módulo Bluetooth integrado (opcional) permite el ajuste inalámbri- co a través de equipos de configuración estándar. VEGACONNECT El adaptador de interface VEGACONNECT permite la conexión de dispositivos con capacidad de comunicación a la interface USB de un PC. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 12 La tapa protectora protege la carcasa del sensor contra suciedad y fuerte calentamiento por radiación solar. Bridas Las bridas roscadas están disponibles en diferentes versiones según las normas siguientes: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 13: Montaje
Asegúrese de que el grado de contaminación indicado en el capítulo "Datos técnicos" se adapte a las condiciones ambientales existentes. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 14 En carcasas del equipo con roscas métricas, los racores para cables Racores atornillados para ya vienen atornillados de fábrica. Están cerrados con tapones de cables plástico para la protección durante el transporte. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 15: Instrucciones De Montaje
Prestar atención que no se sobrepase la carga máxima de tracción del cable portador Ese riesgo existe principalmente en caso de sólidos especialmente pesados y grandes longitudes de medición. La carga máxima de tracción se encuentra en los "Datos técnicos". VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 16: Conectar A La Alimentación De Tensión
Entrada de cables ½ NPT En el equipo con entrada de cables ½ NPT y carcasa plástica hay un inserto roscado de ½" inyectado en la carcasa plástica. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 17: Pasos De Conexión
Pasos de conexión Proceder de la forma siguiente: 1. Destornillar la tapa de la carcasa 2. Extraer un módulo de visualización y configuración existente eventualmente, girando hacia la izquierda VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 18 11. Apretar la tuerca de unión del racores atornillados para cables, la junta tiene que abrazar el cable completamente 12. Atornillar la tapa de la carcasa Con ello queda establecida la conexión eléctrica. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 19: Esquema De Conexión Para Carcasa De Una Cámara
Terminales de resorte para la conexión de la unidad de indicación externa VEGADIS 81 Terminal de puesta a tierra para la conexión del blindaje del cable Terminales elásticos para la alimentación de tensión VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 20: Esquema De Conexión Carcasa De Dos Cámaras
Tapón ciego o conector M12 x 1 para VEGADIS 81 (opcional) Tapa carcasa - compartimiento electrónico Elemento de filtro para la compensación de la presión atmosférica Racor atornillado para cables VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 21 Fig. 12: Compartimiento de conexiones - Carcasa de dos cámaras Terminales elásticos para la alimentación de tensión Conector enchufable para servicio (interfase I²C) Terminal de puesta a tierra para la conexión del blindaje del cable VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 22: Esquema De Conexión - Versión Ip66/Ip68, 1 Bar
5.5 Esquema de conexión - versión IP66/IP68, 1 bar Ocupación de conducto- res del cable de conexión Fig. 14: Ocupación de conductores del cable de conexión Pardo (+) y azul (-) hacia la alimentación de tensión o hacia el sistema de evaluación Blindaje VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 23: Puesta En Funcionamiento Con El Módulo De Visualización Y Configuración Plicscom
3. Colocar el módulo de visualización y configuración sobre la elec- trónica y girar ligeramente hacia la derecha hasta que encastre 4. Atornillar fijamente la tapa de la carcasa con la ventana. El desmontaje tiene lugar análogamente en secuencia inversa. El módulo de visualización y configuración es alimentado por el sen- sor, no se requiere ninguna conexión adicional. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 24: Sistema De Configuración
Funciones de las teclas Tecla [OK]: – Cambiar al esquema de menús – Confirmar el menú seleccionado – Edición de parámetros – Almacenar valor • [->]-Tecla para la selección de: – Cambio de menú VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 25: Pasos De Puesta En Marcha
Pasos de puesta en marcha Fase de conexión Después de la conexión del VEGACAL 67 a la alimentación de tensión o después del retorno de la tensión, el equipo realiza primera- mente un auto chequeo durante 30 segundos aproximadamente. - Página 26 A través de dichas informaciones se calcula después la verdadera altura de llenado Para ello VEGACAL 67 tiene que estar montado. Para dicho ajuste se necesita una modificación del nivel. En la opción del menú principal Ajustes básicos" hay que seleccionar los puntos secundarios del menú secuencialmente, dotándolos de los parámetros correctos para el ajuste óptimo de la medición.
- Página 27 Para editar colocar el cursor en la posición deseada con [->]. Ajustar el valor porcentual deseado con [+], guardándolo con [OK]. Ahora el cursor salta al valor de capaci- dad. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 28 [->]. Cuidado: En caso de empleo del VEGACAL 67 con homologación correspon- diente como parte de un seguro contra sobrellenado según WHG hay que considerar lo siguiente: Si se selecciona una curva de linealización, entonces la señal de me-...
- Página 29 Entre el valor indicado en el menú "Display" y la unidad de calibración en el menú "Ajustes básicos" existe la relación siguiente: • Valor indicado "Distancia": Representación del valor de medición en la unidad de ajuste seleccionada, p. Ej. m(d) Valor indicado ► Escalado Unidad de indicación ► Volumen ► VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 30 En cada caso se borran los valores más antiguos. Los valores de medición representados se indican en la unidad pF. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 31 Valor de la salida de corriente en caso de interrupción, p. Ej. cuando no se suministra ningún valor de medición valido. Durante el funcionamiento no se pasa por debajo de ese valor Ese valor no se sobrepasa durante el funcionamiento VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 32 Salida de corriente - corriente máxima 20,5 mA Salida de corriente - corriente mínima 3,8 mA Salida de corriente - Fallo < 3,6 mA Parámetros especiales Todos los parámetros especiales se inicializan al estado de suminis- tro. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 33 La señal de 4 … 20 mA del sensor se desconecta, el sensor consume una corriente constante de 4 mA. La señal de medición se transmite exclusiva- mente como señal digital HART. VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 34 • Tipo de instrumento • Número de 8 dígitos, p. Ej. 12345678 Tipo de instrumento Número de serie • Fecha de calibración: Fecha de la calibración de fábrica VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 35: Esquema Del Menú
Display Diagnóstico Asistencia técnica Info Ajuste mín. Ajuste máx. Atenuación Curva de linealización 0.00 % 100.00 % Lineal 0.0 pF 1000.0 pF 82.5 pF 327.4 pF TAG del sensor Sensor VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 36 Curva característica: ► ► 4-20mA ¿Comenzar simulación? ¿Seleccionar reset? Alemán Modo de interrup.: <3.6mA ► ► corriente mín: 4 mA Modo HART Copiar datos del sensor Estándar Dirección 0 ¿Copiar datos del sensor? ¿Activar ahora? VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 37: Aseguramiento De Los Datos De Parametrización
Se recomienda la anotación de los datos ajustados, p. Ej., en el presente manual de instrucciones, archivándolos a continuación. De esta forma se encuentran disponible para uso múltiple y para fines de servicio. Si el VEGACAL 67 está equipado con un módulo de visualización y configuración, entonces es posible transferir los datos más importan- tes del sensor al módulo de visualización y configuración. Los datos permanecen guardados allí de forma permanente incluso en caso de un fallo en la alimentación del sensor. -
Página 38: Poner En Funcionamiento Con Pactware Y Otros Programas De Configuración
Interface Bus I²C (Com.) en el sensor Cable de conexión I²C del VEGACONNECT VEGACONNECT Cable USB hacia el PC Componentes necesarios • VEGACAL 67 • PC con PACTware y DTM-VEGA adecuado VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 39: Parametrización Con Pactware
DTM-Collection. Además, los DTM pueden integrarse en otras aplicaciones generales según la norma FDT. Indicaciones: Para garantizar el soporte de todas las funciones del equipo, debe emplearse siempre la DTM-Collection más nueva. Además, no todas las funciones descritas están dentro de las versiones de firmware VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 40: Ajuste De Parámetros Con Ams↑ Y Pdm
La versión estándar se puede descargar en www.vega.com/downloads. La versión completa Usted la recibe en un CD a través de su representación correspondiente. 7.3 Ajuste de parámetros con AMS↑ y PDM Para los sensores VEGA también existen descripciones de equipos en forma de DD o EDD para los programas de configuración AMS↑ VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 41: Aseguramiento De Los Datos De Parametrización
De esta forma se encuentran disponible para uso múltiple y para fines de servicio. La colección DTM-VEGA y PACTware en la versión profesional con licencia le ofrece las herramientas adecuadas para una documenta- ción sistemático del proyecto y almacenaje. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 42: Mantenimiento Y Eliminación De Fallos
Línea directa de asisten- Si estas medidas no produjeran ningún resultado, en casos urgen- cia técnica - Servicio 24 tes póngase en contacto con la línea directa de servicio de VEGA horas llamando al número +49 1805 858550. La línea directa esta disponible durante las 24 horas incluso fuera de los horarios normales de trabajo 7 días a la semana. - Página 43 No puede existir una unión entre ninguna de las conexiones (de alta impedancia). Pero en caso de existir una conexión, cambiar el equipo o enviarlo a reparación Fig. 21: Comprobar la resistencia dentro de la sonda de medición Blindaje Sonda de medición Potencial a tierra VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 44: Cambiar Módulo Electrónico
En el caso de carga en el lugar hay que descargar los datos del Inter- net anteriormente (ver manual de instrucciones Módulo electrónico). Asignación Los módulos electrónicos están sintonizados con el sensor corres- pondiente, diferenciándose además en la salida de señal y en la VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 45: Recortar Los Electrodos
Fig. 22: Considerar el peso tensor, acortando el cable de forma correspondien- 5. Deslizar el peso tensor nuevamente a ras sobre el cable, fijándolo con ambas espigas roscadas. 6. Realizar un ajuste nuevo. Para ello ver "Pasos de puesta en fun- cionamiento, ejecución del ajuste mínimo - ejecución del ajuste máximo"). VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 46: Procedimiento En Caso De Reparación
• Favor de consultar la dirección para la devolución en la represen- tación de su competencia, que se encuentran en nuestro sitio Web www.vega.com VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 47: Desmontaje
Si no tiene posibilidades, de reciclar el equipo viejo de forma es- pecializada, consulte con nosotros acerca de las posibilidades de reciclaje o devolución. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... -
Página 48: Anexo
DIN a partir de DN 40, ASME a partir de 1½" Peso Ʋ Peso del equipo (en dependencia de 0,8 … 4 kg (0.18 … 8.82 lbs) la conexión a proceso) Ʋ Peso tensor 1800 g (64 oz) Ʋ Peso de la varilla: ø 15 mm (0.591 in) 1400 g/m (15 oz/ft) Cable conectado eléctricamente con el peso tensor. VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 49 Condiciones de referencia según DIN EN 61298-1 Ʋ Temperatura +18 … +30 °C (+64 … +86 °F) Ʋ Humedad relativa del aire 45 … 75 % Ʋ Presión de aire 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig) Error de temperatura Ʋ < 120 pF < 1 pF VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 50 Ʋ Entrada de cables ½ NPT Ʋ Tapón ciego M20 x 1,5; ½ NPT Cable de conexión Ʋ Sección de conductor 0,5 mm² (AWG Nº 20) Ʋ Resistencia del conductor < 0,036 Ω/m Ʋ Resistencia a la tracción < 1200 N (270 lbf) VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 51 Ʋ instrumento no Ex 20 … 36 V DC Ʋ Instrumento Ex-ia 20 … 36 V DC Ʋ instrumento Ex-d-ia Iluminación no posible Protección contra polarización inversa Integrada VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 52 Type 6P Dos cámaras IP66/IP67 Type 4X IP66/IP68 (0,2 bar) Type 6P IP68 (1 bar) Type 6P Acero inoxidable (electro- Una cámara IP66/IP68 (0,2 bar) Type 6P pulido ) Separación galvánica entre electrónica y partes metálicas del equipo VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
-
Página 53: Dimensiones
9 mm/0.35 in) Cámara única de plástico Dos cámaras de plástico Cuando se utiliza con tipo de protección de carcasa cumplido VEGACAL 67 • De dos hilos 4 … 20 mA/HART... - Página 54 Fig. 26: Variantes de carcasa con tipo de protección IP66/IP68 (1 bar), (con el módulo de visualización y configu- ración montado aumenta la altura de la carcasa en 18 mm/0.71 in) Aluminio - de cámara única VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 55 (1.58") (0.59") Fig. 27: VEGACAL 67, versión roscada G1½ A (ISO 228 T1) y 1½ NPT, -50 … +300 °C (-58 … +572 °F) Versión -50 … +400 °C (-58 … +752 °F) solo con carcasa externa. Ver las instrucciones adicionales "Carcasa externa - VEGACAP, VEGACAL"...
-
Página 56: Derechos De Protección Industrial
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectue- lle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Página 57 Notes VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 58 Notes VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 59 Notes VEGACAL 67 • De dos hilos 4 … 20 mA/HART...
- Página 60 Reservado el derecho de modificación © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Teléfono +49 7836 50-0 Am Hohenstein 113...
