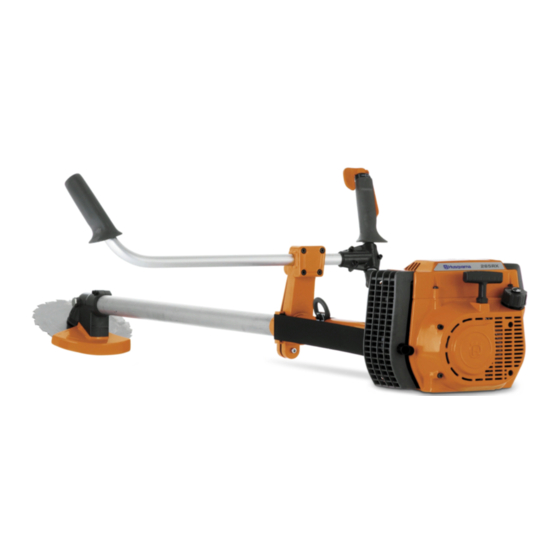

Manual de instrucciones 240F 240R 250R 252RX 265RX Lea detenidamente el manual de instrucciones y asegúrese de S S S S p p p p a a a a n n n n i i i i s s s s h h h h...
ACLARACIÓN DE LOS SÍMBOLOS Símbolos Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones de la máquina se indican en el ¡ATENCIÓN! ¡Las desbrozadoras, quita capítulo Datos técnicos y en la etiqueta. arbustos y recortadoras pueden ser Los demás símbolos/etiquetas que peligrosas! Su uso descuidado o erróneo aparecen en la máquina corresponden a...
¿Qué es qué en la desbrozadora? (240R) ....de la máquina sin autorización del ¿Qué es qué en la desbrozadora? (240F)....fabricante. Utilizar siempre recambios originales. Las modificaciones y/o la ¿Qué es qué en la desbrozadora? (250R) ....
1959; y es en este segmento en el que actualmente trabaja Husqvarna. Husqvarna es hoy uno de los principales fabricantes del mundo de productos de bosque y jardín, con la calidad y las prestaciones como principal prioridad. La idea de negocio es desarrollar, fabricar y comercializar productos motorizados para silvicultura y jardinería, así...
¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? (240R) 1 Hoja 16 Tornillo de seguridad (cazoleta de apoyo) 2 Recarga de lubricante 17 Brida de apoyo 3 Engranaje angulado 18 Cazoleta de apoyo 4 Protección del equipo de corte 19 Pieza de arrastre 5 Tubo 20 Cabezal de corte...
¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? (240F) 1 Hoja 15 Regulación de mango 2 Recarga de lubricante 16 Contratuerca 3 Engranaje angulado 17 Brida de apoyo 4 Protección del equipo de corte 18 Pieza de arrastre 5 Tubo...
¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? (250R) 1 Hoja 16 Regulación de mango 2 Recarga de lubricante 17 Tornillo de seguridad (cazoleta de apoyo) 3 Engranaje angulado 18 Brida de apoyo 4 Protección del equipo de corte 19 Cazoleta de apoyo 5 Tubo 20 Pieza de arrastre...
¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? (252RX) 1 Hoja 15 Depósito de combustible 2 Recarga de lubricante 16 Regulación de mango 3 Engranaje angulado 17 Contratuerca 4 Protección del equipo de corte 18 Brida de apoyo 5 Tubo 19 Pieza de arrastre 6 Manillar 20 Llave de la tuerca de hoja...
¿QUÉ ES QUÉ? ¿Qué es qué en la desbrozadora? (265RX) 1 Hoja 15 Filtro de aire 2 Recarga de lubricante 16 Regulación de mango 3 Engranaje angulado 17 Contratuerca 4 Protección del equipo de corte 18 Brida de apoyo 5 Tubo 19 Pieza de arrastre 6 Manillar 20 Llave de la tuerca de hoja...
INSTRUCCIONES GENERALES DE SEGURIDAD Importante PROTECCIÓN AUDITIVA Se debe utilizar protección auditiva con suficiente capacidad ¡IMPORTANTE! de reducción sonora. La máquina está destinada únicamente al recorte de hierba, desbroce de hierba y/o desbroce forestal. Los únicos accesorios que Ud. puede acoplar al motor como fuente propulsora son los equipos de corte que nosotros recomendamos en el capítulo Datos técnicos.
Página 11
INSTRUCCIONES GENERALES DE SEGURIDAD La vida útil de la máquina puede acortarse y el riesgo de Compruebe que el acelerador y el fiador se muevan con accidentes puede aumentar si el mantenimiento de la facilidad y que funcionen sus muelles de retorno. máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional.
Página 12
INSTRUCCIONES GENERALES DE SEGURIDAD Desprendimiento de emergencia Utilice siempre la protección recomendada para cada equipo de corte en particular. Consulte el capítulo Datos técnicos. En la parte delantera hay un desprendimiento de emergencia de fácil acceso como medida de seguridad para el caso en ¡ATENCIÓN! Bajo ninguna circunstancia se que el motor se incendie u otra situación en que sea puede utilizar un equipo de corte sin haber...
INSTRUCCIONES GENERALES DE SEGURIDAD Compruebe regularmente que el silenciador esté firmemente suficientemente largo. La flecha en la figura muestra en que montado en la máquina. zona debe trabajar la llave tubular al aflojar o apretar la tuerca. Si el silenciador de su máquina lleva rejilla apagachispas, límpiela a intervalos regulares.
Página 14
INSTRUCCIONES GENERALES DE SEGURIDAD Equipo de corte Revise el equipo de corte para ver si está dañado o agrietado. Un equipo de corte dañado debe ser siempre reemplazado. La hoja de sierra está destinada a cortar vegetación leñosa. La hoja y la cuchilla para hierba están destinadas a desbrozar hierba más gruesa.
Página 15
INSTRUCCIONES GENERALES DE SEGURIDAD • El ángulo de afilado debe ser de 15 ° . Diente por medio se lima hacia la derecha y diente por medio, hacia la izquierda. Si la hoja se ha chocado mucho con piedras, puede ser que en ciertos casos excepcionales sea necesario ajustar la parte superior de los dientes con una lima plana.
Apriete la palomilla. piezas de sujeción y apriete ligeramente la palomilla. Posición de transporte, manillar (240R, 240F, 250R, 252RX) • Póngase el arnés y cuelge la máquina en el gancho de sujeción. Realice un ajuste final para obtener una postura de trabajo cómoda con la máquina colgada en el arnés.
MONTAJE Montaje del manillar Montaje del equipo de corte (265RX) ¡ATENCIÓN! Al montar el equipo de corte es sumamente importante que la guía de la pieza de arrastre/brida de apoyo quede bien colocada • Monte el manillar izquierdo en el soporte del manillar. en el orificio central del equipo de corte.
MONTAJE • Monte la brida de apoyo (F) en el eje saliente. Asegúrese • Monte la tuerca (G). La tuerca debe apretarse con un par de centrar la hoja, encajándola contra la guía en la brida de 35-50 Nm. Use la llave tubular del juego de de apoyo.
MONTAJE Ajuste del arnés y la desbrozadora • El cabezal de corte se debe apretar con un par de 35-50 ¡ATENCIÓN! Al trabajar con una desbrozadora, ésta siempre debe engancharse en el arnés. De lo contrario, Ud. no puede maniobrar la desbrozadora de manera segura y esto puede ocasionarle daños a Ud.
MONTAJE 2 Desbroce de hierba 4 Regule la altura del gancho de sujeción como indican las instrucciones para el arnés estándar. (Desbroce forestal) Para desbrozar hierba, la máquina debe llevarse en el arnés con el equipo de corte paralelo con el suelo. 5 Si quiere bajar el gancho de sujeción, por ejemplo para desbrozar hierba, mueva la correa del gancho de sujeción (A) a la sujeción inferior en la placa de la espalda.
