C1
C2
C3
C4
100-240 Vac
50/60 Hz
E
*
DRY CONTACT
DRY CONTACT
**
EL CABLE DE ALIMENTACIÓN ES EXTRAÍBLE
A
Cable de alimentación
A1 = conductor de color Rojo
A2 = conductor de color Negro
A3
conductor de color Amarillo-verde (no incluido en el embalaje)
B
Cable mandos
B1 = conductor de color Blanco
B2 = conductor de color Blanco-naranja
B3 = conductor de color Blanco-negro
C
Cable Smart-Bus
C1 = conductor de color Rojo
C2 = conductor de color Amarillo
C3 = conductor de color Azul
C4 = conductor de color Negro

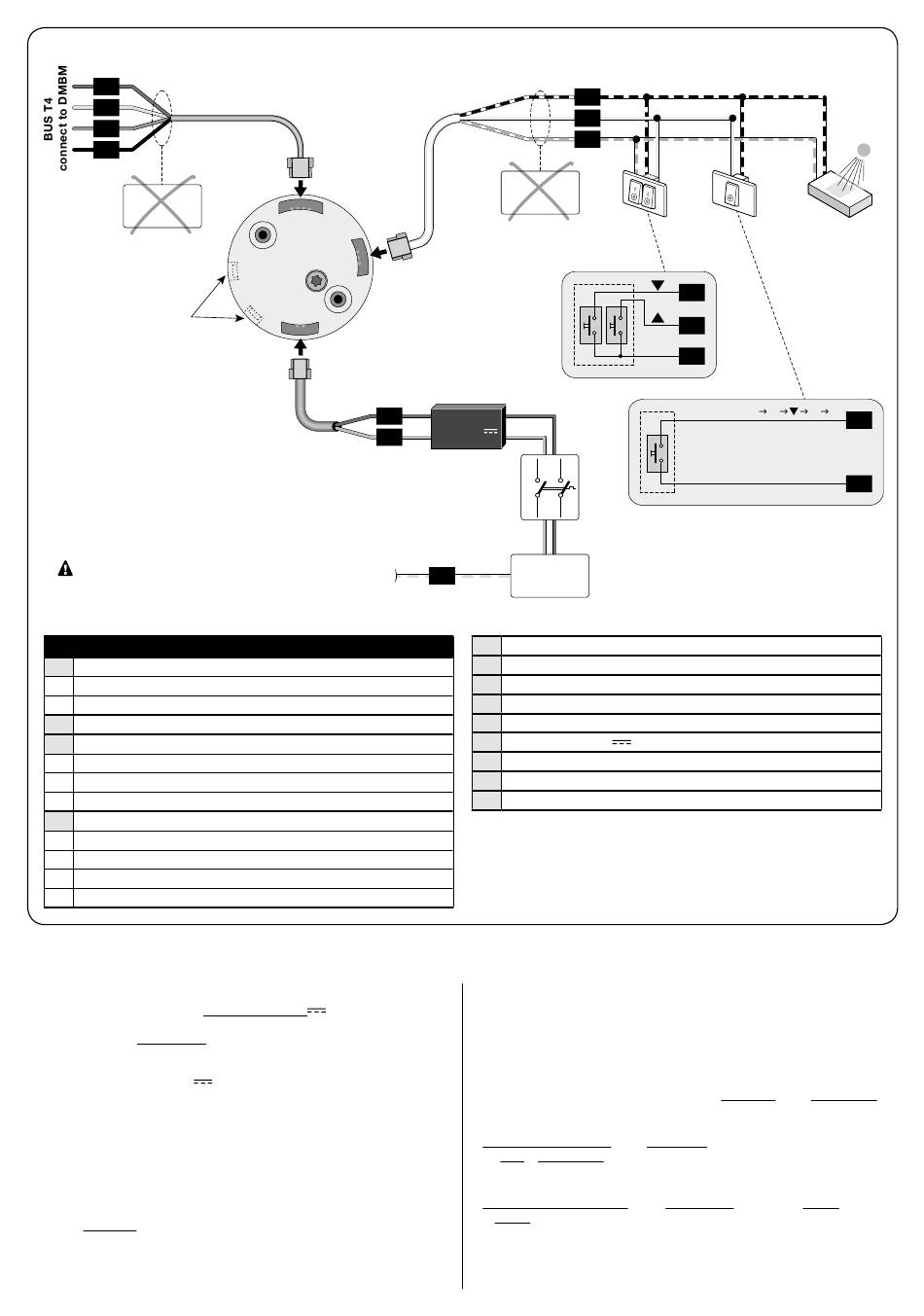

3.1 - Conexión del motor a la red eléctrica
El motor debe alimentarse con un alimentador de 24 V
red eléctrica. Para esta conexión utilizar el cable "A" (los conductores A1 y A2 - ver
la fig. 3), respetando estrictamente las advertencias.
ADVERTENCIAS
• Elegir un alimentador de 24 V
catálogo de productos "Nice Screen" (el catálogo se puede consultar en el sitio
www.niceforyou.com).
• Cuando se elige el alimentador debe considerarse también la cantidad de motores
que se desean conectar en paralelo y la potencia de cada uno (ver la etiqueta de
los motores).
3.2 - Conexión de accesorios y sensores
Es posible conectar al motor sólo accesorios y sensores climáticos que se
conectan por cable. Para las conexiones utilizar el cable "B" siguiendo la fig. 3 y
las indicaciones a continuación.
– En el conductor Blanco y Blanco-negro se puede conectar solamente un acce-
sorio a la vez, de entre aquellos compatibles.
– En el conductor Blanco-naranja y Blanco-negro se puede conectar solamente
3 – Español
C
D
A
A1
A2
**
7
LEYENDA
, conectado a su vez a la
(consultar los datos de la placa del motor) del
B3
B1
B2
B
100-240 Vac
50/60 Hz
4
24 Vdc
N
L
100-240 Vac
A3
50/60 Hz
D
Cabezal electrónico del motor
E
Teclas para la regulación de los topes
1
Doble pulsador
2
Pulsador simple (con mando "Abre" o "paso a paso")
3
Sensor climático (que se conecta vía cable)
4
Alimentador de 24 V
5
Dispositivo de desconexión del motor de la red eléctrica
6
Conexión a la red eléctrica
7
Conexión a tierra
un accesorio a la vez, de entre aquellos compatibles.
– A un mismo accesorio se pueden conectar en paralelo hasta 5 motores tubulares,
respetando la polaridad de las señales (conectar entre sí los conductores Blanco-
negro de todos los motores y, entre sí, los conductores Blanco-naranja de to-
dos los motores).
3.2.1 - Conexión de los tableros de pulsadores
Se pueden conectar tableros de pulsadores con 1 pulsador o con 2 pulsadores.
¡Atención! – El largo de los cables para conectar un tablero de pulsadores de pared
o un mando con relé, no debe superar los 100 m.
– Modelo con 1 pulsador activa una entrada: el mando deseado debe elegirse en-
tre Abre y Paso a paso; dicha elección debe memorizarse con el procedimiento
A.7. El tablero de pulsadores debe conectarse al conductor Blanco-naranja y a
aquel Blanco-negro.
– Modelo con 2 pulsadores activa dos entradas: una para la Subida y una para
la Bajada; además es posible programar también la lógica de funcionamiento de-
seada, mediante el procedimiento A.5. Las entradas Abre y Cierra están vincula-
das una con otra, es decir deben emplearse con el mismo tablero de pulsadores
(fig. 3).
*
*
1
2
B2
B1
Com.
B3
Step by Step (▲ ■
Com.
5
6
3
LIGHT
SENSOR
...)
B1
B3
