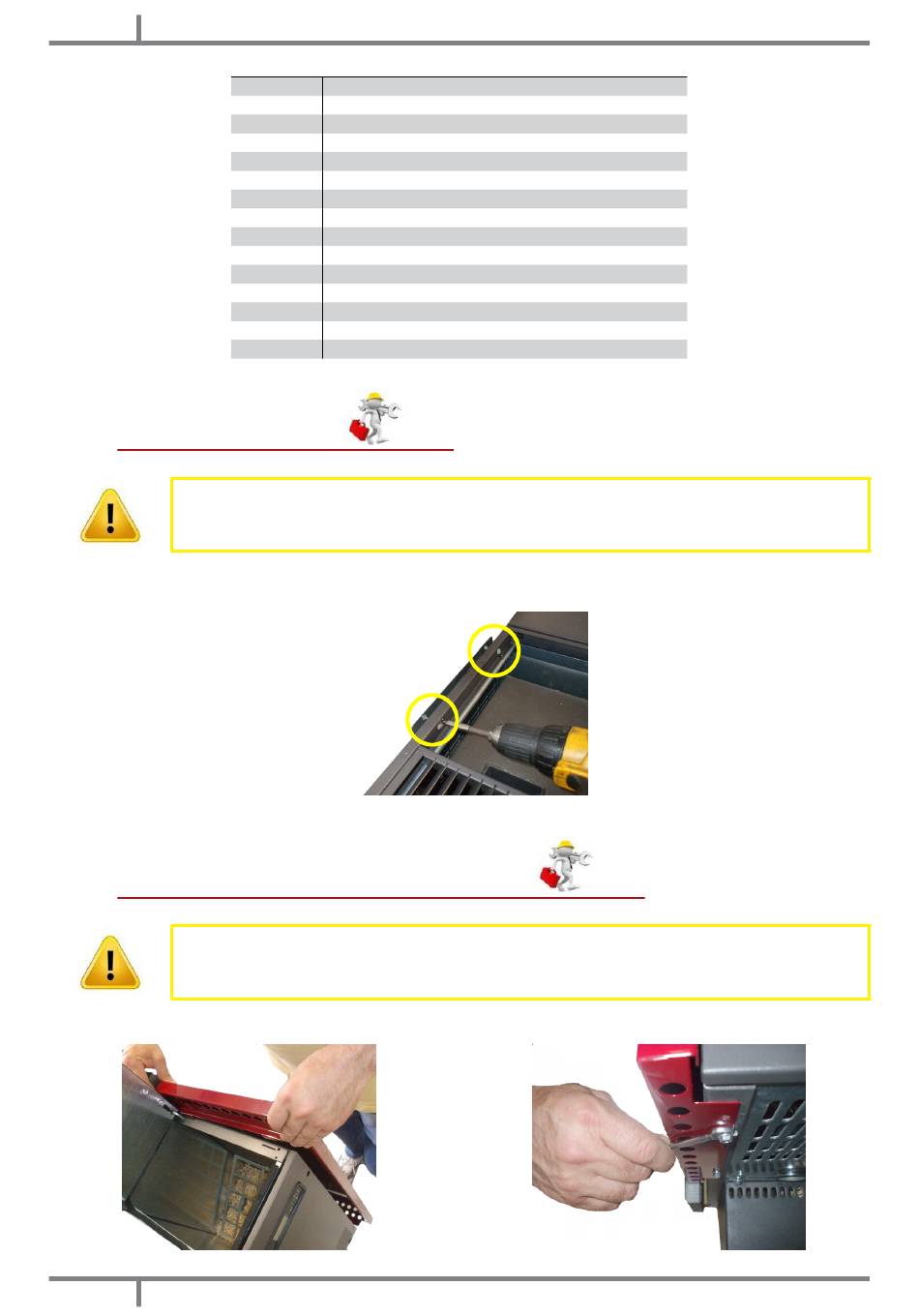

11.5 FIJACIÓN DE SEGUREDAD
El aparato tiene que ser instaldao por parte de un técnico autorizado!
Para la seguredad contra el vuelco accidental, hay que fijar la estufa en la pared con dos pernos como en Fig.
18 a pág. 18.
11.6

ENSAMBLAJE PANELES (MODELO WALL - SMALL)

Es obligatorio que todas las operaciones de ensamblaje sean ejecutadas por parte de un
técnico especializado.
Para ensamblar los paneles proceer como sigue:
Fig. 19 - Inserción de los paneles
18
LEYENDA Fig. 17 a pág. 17
1
695 mm
2
248,5 mm
3
260 mm
4
80 mm
5 234 mm
6
205 mm
7
880 mm
8
735 mm
9
228,5 mm
10 Soporte en pared
11
Distanciador (cod. 5013016)
12
Orificio d.80 para toma de aire comburente
13
Orificio d.120 mm para salida de humos
14
Fischer perno
15 Perno M8x20
Fig. 18 - Fijación en pared
Fig. 20 - Fijación de los paneles
WALL - SMALL - STYLE
